拖车用卷布安装固定支架结构设计

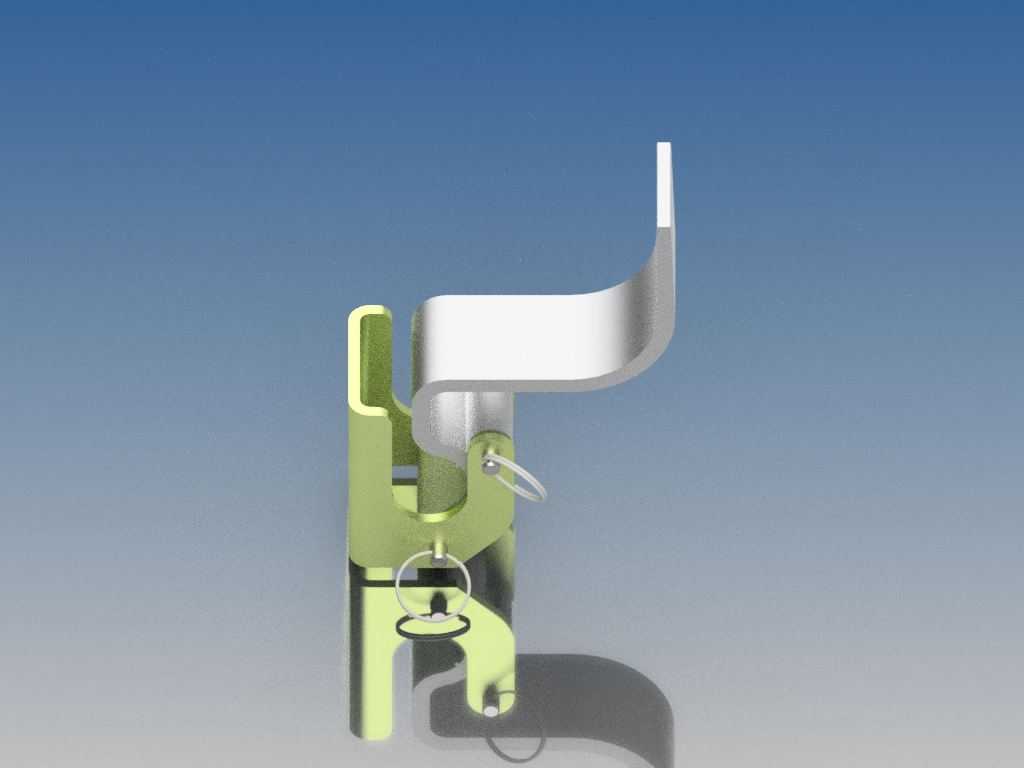

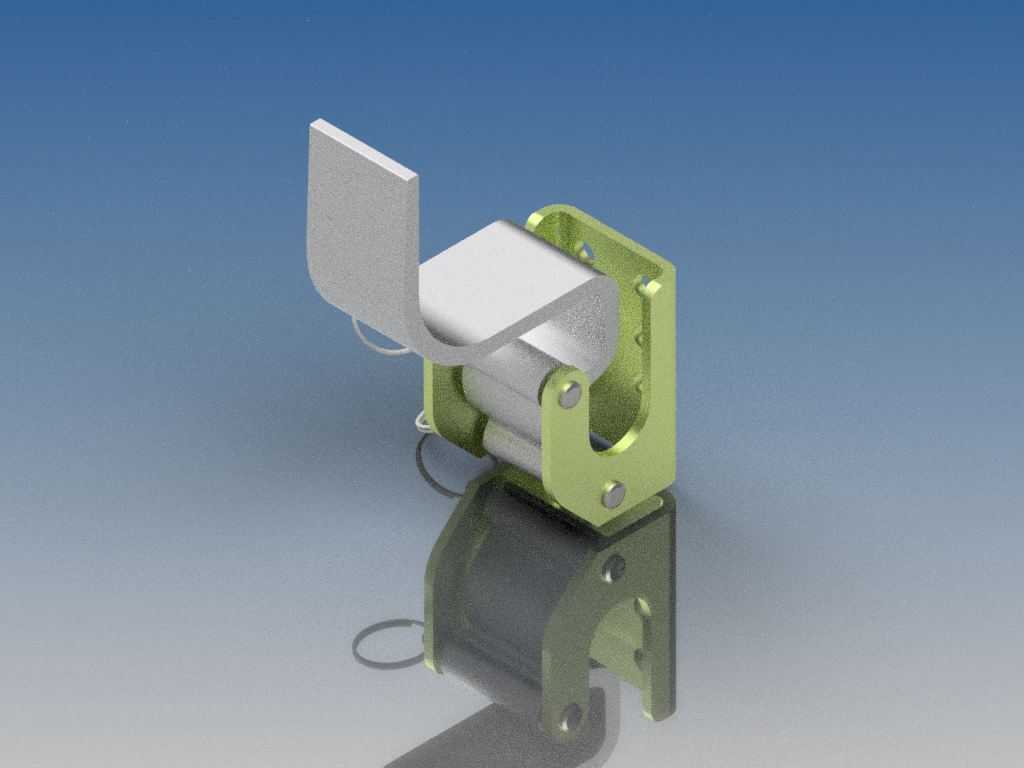

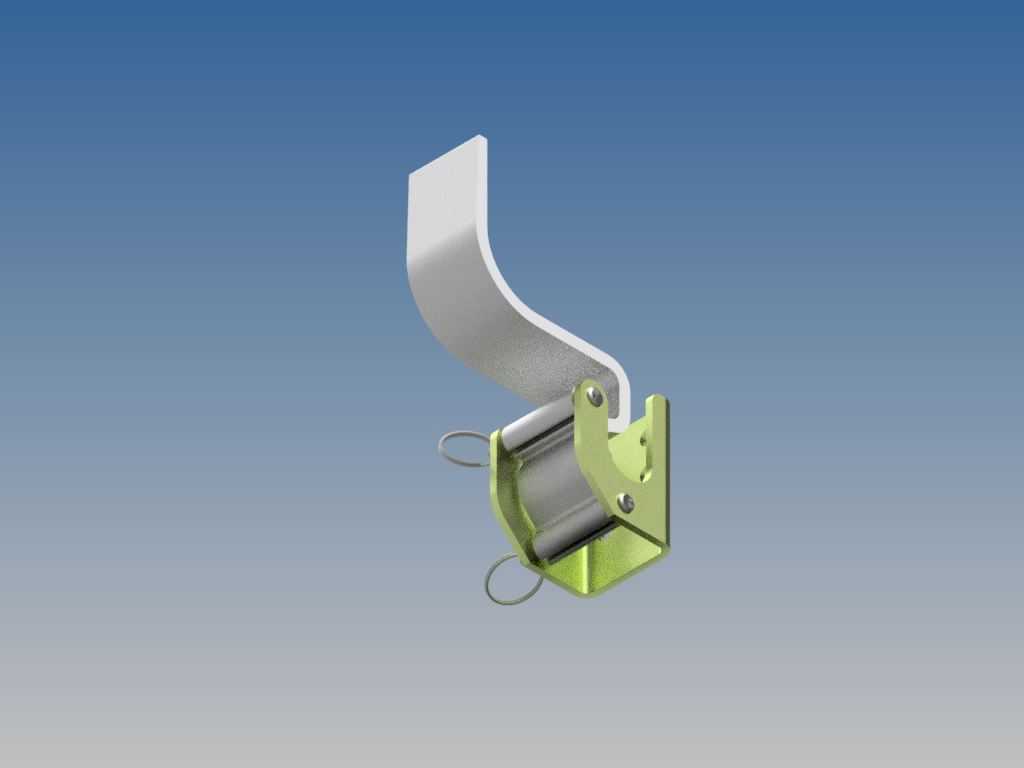

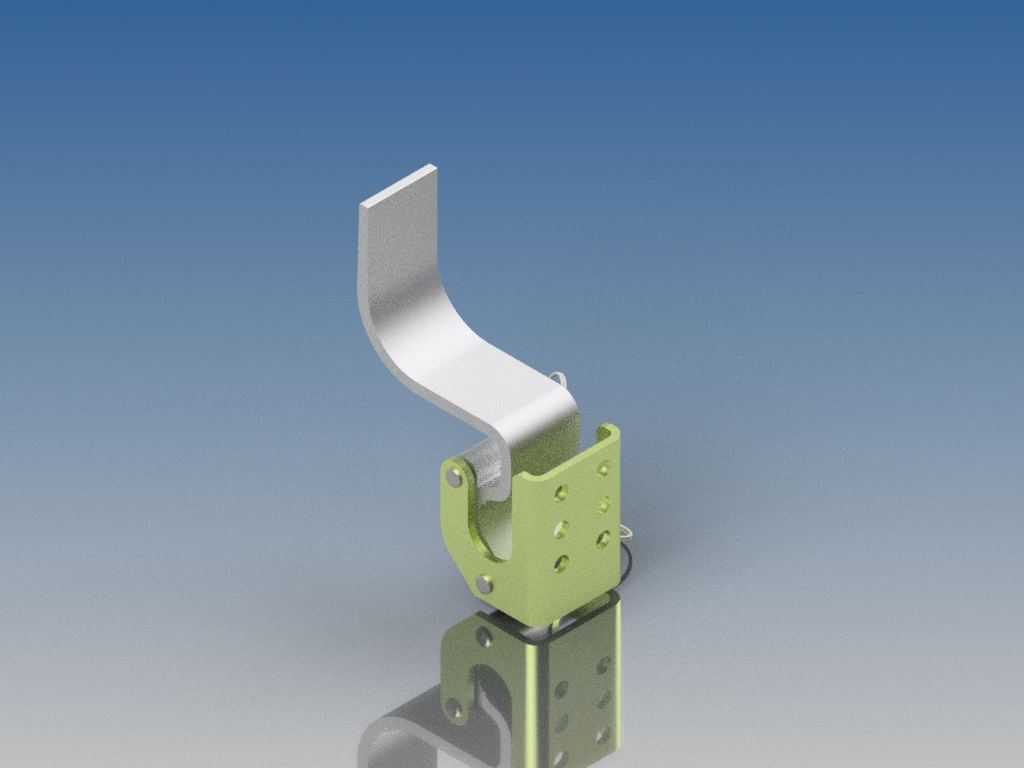

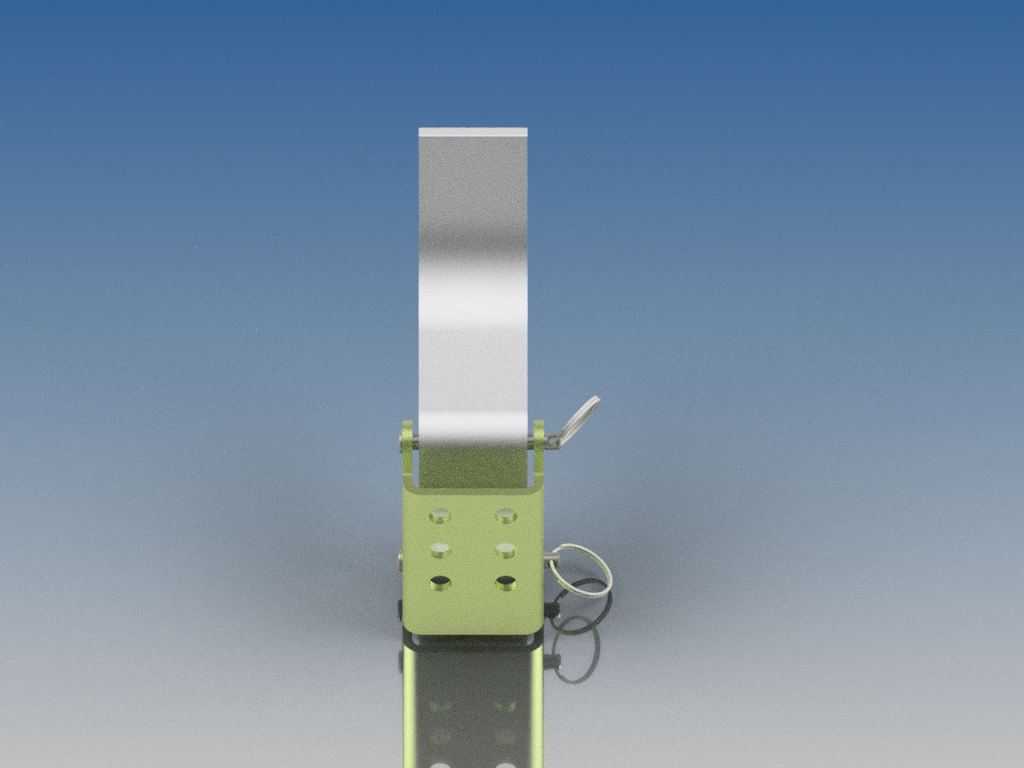

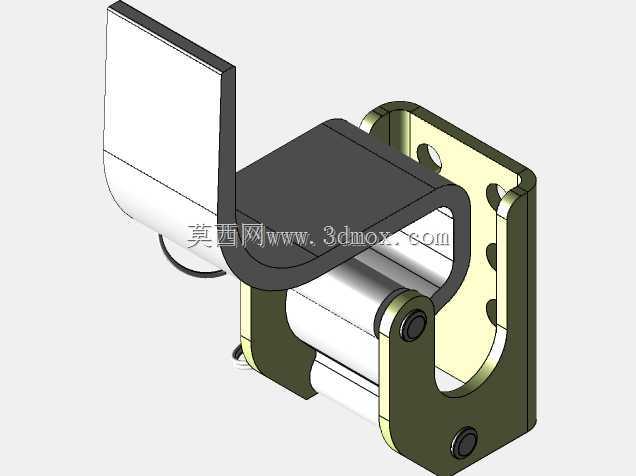

在拖挂类运输设备的户外作业场景中，卷布安装支架是承担篷布收卷、固定、限位功能的核心承载构件，这类支架通常安装在拖车货厢的侧围或端围边框位置，需要兼顾篷布收放的操作便利性、行驶过程中的抗振可靠性，以及户外复杂工况下的结构耐用性。从结构组成来看，该支架采用分体式组合设计，主体包含U型安装基座、铰接转轴座、卷布承托挡片三个核心部分，其中U型安装基座采用压铸铝合金材质一体成型，基座两侧预留对称的沉头安装孔，可通过螺栓直接固定在货厢的型材边框上，安装孔的孔位公差控制在±0.1mm范围内，能够适配市面上多数标准拖车篷布卷轴的安装间距，避免现场安装时出现扩孔、错位的问题。铰接转轴座嵌套在U型基座的开口内侧，通过两个对称的销轴与基座实现铰接连接，转轴座的转动阻尼经过调校，既可以保证篷布拉出时卷轴转动顺畅无卡滞，又能在篷布收卷时提供适度的阻尼感，避免篷布因车辆行驶振动出现松散滑落的情况。卷布承托挡片采用不锈钢钣金冲压成型，表面做拉丝钝化处理，挡片的弯折角度经过反复验证，能够在篷布完全收卷时对卷轴端部形成侧向限位，防止卷轴在车辆颠簸时从支架内脱出，同时挡片的边缘做了R2圆角处理，避免操作过程中划伤篷布表面或作业人员手部。从安装边界来看，该支架的整体安装占用空间较小，基座的横向安装宽度为82mm，纵向突出货厢边框的尺寸为46mm，不会超出拖车的外廓尺寸限值，满足道路行驶的法规要求；支架的转轴中心高度与基座安装面的垂直距离为32mm，这个尺寸是结合常用篷布卷轴的直径设计的，能够保证卷轴转动时与货厢边框保留足够的间隙，不会出现摩擦剐蹭的问题。在设计思路上，该支架没有采用传统的一体式焊接结构，而是选择了铰接式分体结构，一方面是为了降低后期维护的成本，当转轴出现磨损时，只需要更换转轴衬套即可，不需要整体更换支架；另一方面，铰接结构可以适配一定范围内的安装面角度误差，即使货厢边框的安装面存在轻微的焊接变形，支架依然可以通过铰接间隙自适应调整，保证卷轴的同轴度，避免出现转动卡滞的问题。在实际使用场景中，这类支架除了应用在拖挂式货运拖车上，还可以适配平板拖车、农用挂车、小型工程自卸车的篷布安装需求，支架的表面处理工艺兼顾了防腐和耐磨性能，铝合金基座做了硬质阳极氧化处理，能够耐受户外雨水、扬尘、路面融雪剂的腐蚀，不锈钢挡片则可以承受长期的紫外线照射，不会出现生锈、涂层脱落的问题。从受力角度分析，该支架的U型基座在受力最恶劣的工况下，也就是篷布完全拉出并张紧时，基座安装孔位置的最大应力集中点应力值为127MPa，远低于铝合金材质的屈服强度，能够保证长期使用不会出现塑性变形；铰接销轴采用45号钢调质处理，表面硬度达到HRC28-32，能够承受长期转动带来的磨损，销轴与基座之间加装了尼龙衬套，既可以降低转动噪音，又能减少金属之间的直接摩擦，延长支架的整体使用寿命。在细节设计上，支架的基座底部预留了一个直径3mm的排水孔，能够避免雨天积水在基座内部积存，减少内部构件的腐蚀风险；转轴座的端部预留了注油孔，可以定期注入润滑脂对铰接位置进行保养，无需拆解支架即可完成维护操作，大幅降低了后期的运维工作量。
