参数化可调式E型安装固定条结构设计

　　在工业设备的内部走线、模组固定以及板件限位场景中，这类E型结构的固定压条是十分常见的连接构件，日常多应用在电气柜内部走线固定、自动化设备侧护板安装、输送线侧边导条定位、机柜内部层板支撑等场景，承担压紧、定位、连接、限位的多重作用，替代传统的零散压片，实现长距离连续固定的受力均匀性，避免局部压紧力过大导致的被固定件变形、压损问题。

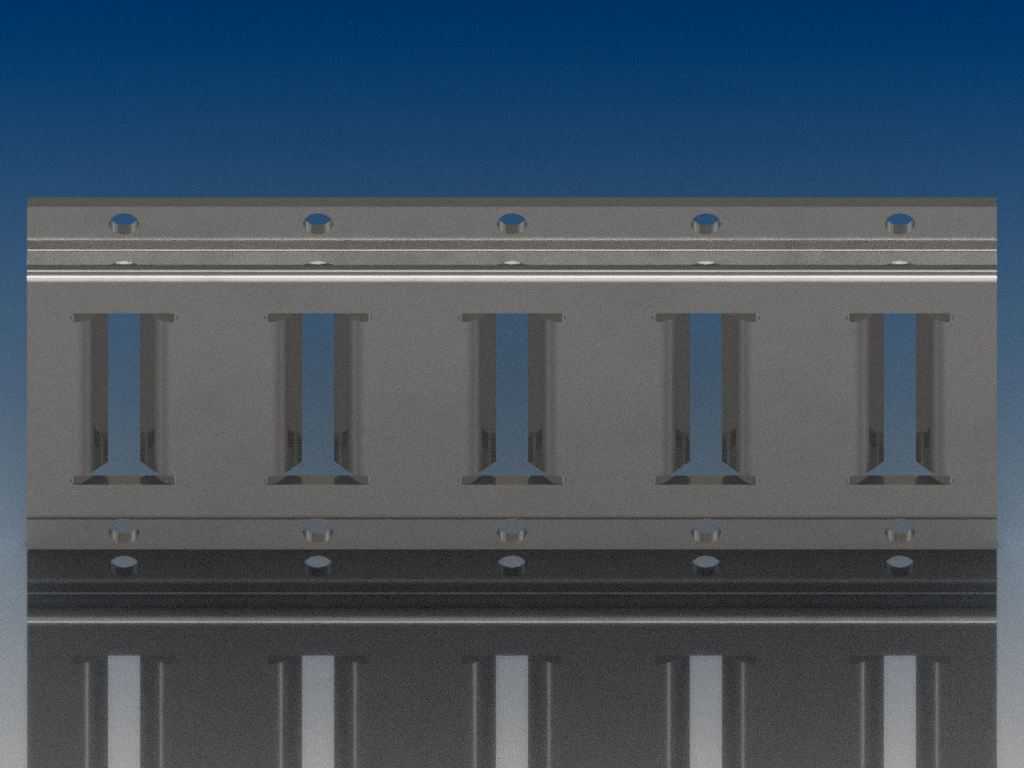

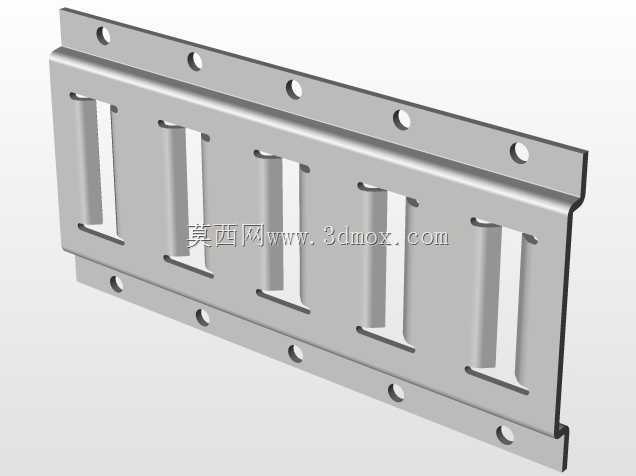

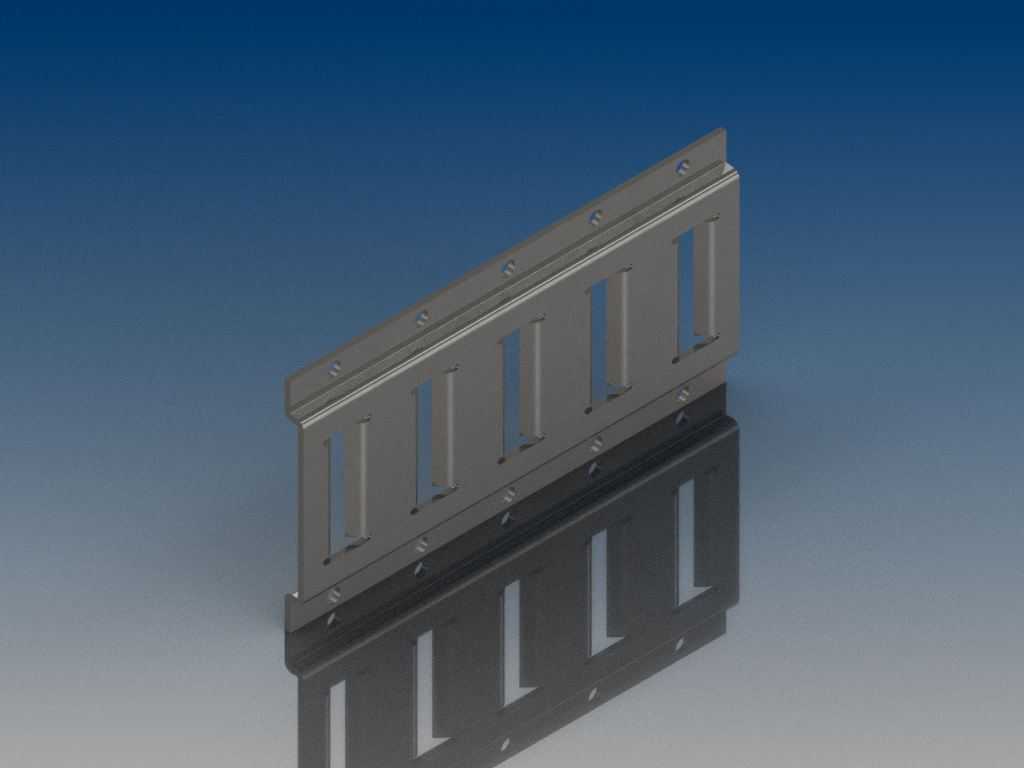

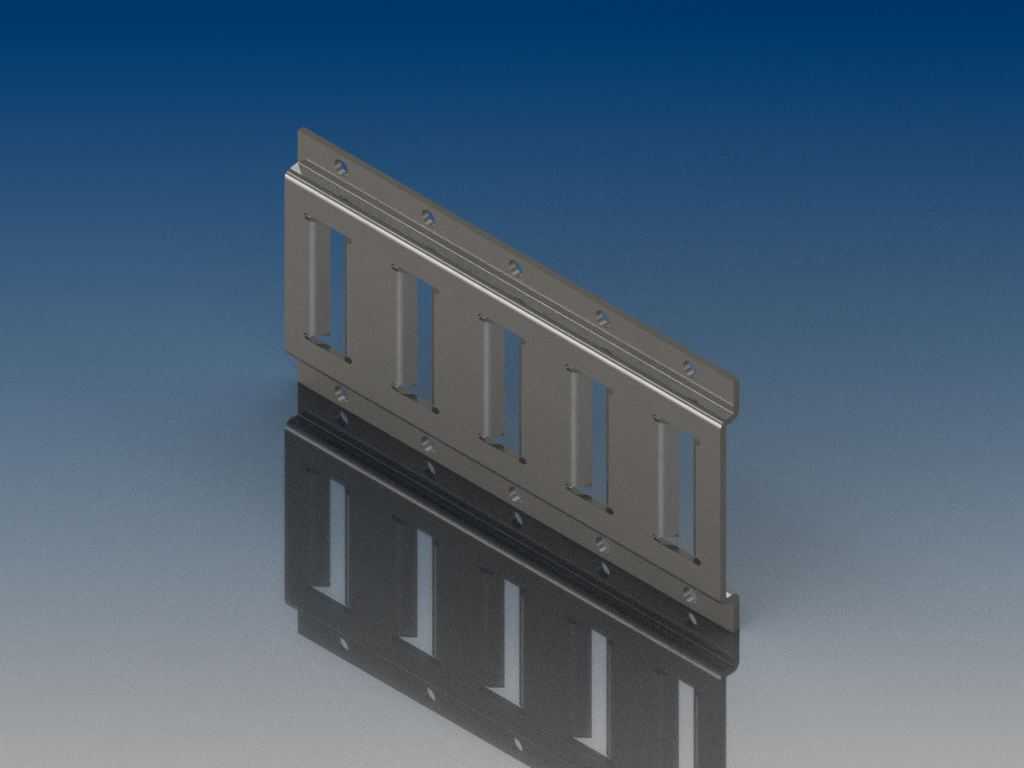

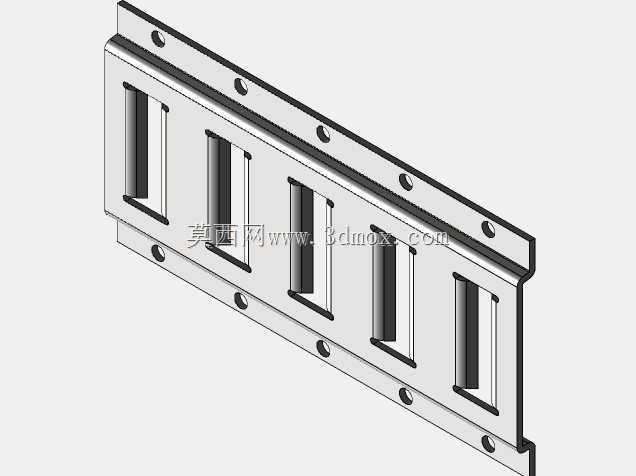

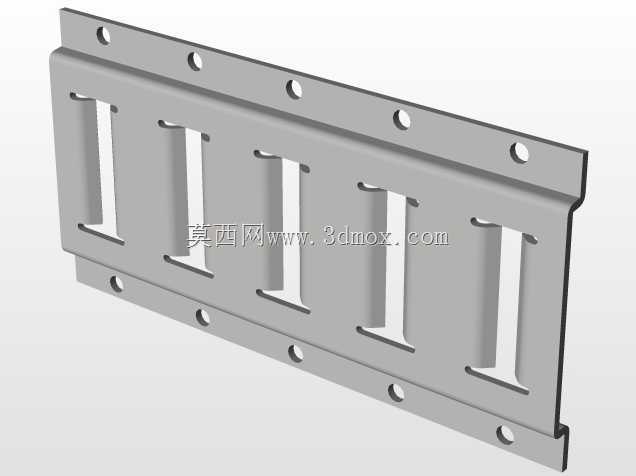

　　从结构设计逻辑来看，该构件采用钣金折弯成型工艺，主体为长条形等截面延伸结构，两侧设计带安装孔的翻边，翻边与主体承载面呈垂直折弯，安装孔沿长度方向等距排布，孔位间距匹配工业常用的安装孔距标准，适配M4、M5规格的常规紧固件，安装时可根据实际固定长度选择对应位置的孔位锁付，无需额外现场打孔调整。主体承载面均匀开设多组长条形通槽，槽体沿宽度方向贯通，一方面可以降低构件整体重量，减少材料消耗，另一方面槽体形成的弹性变形区间可以让压条在锁付时产生微量的自适应变形，补偿被固定面的平面度误差，避免刚性压接导致的局部应力集中，同时通槽结构也可以为被固定的线束、薄型板件提供一定的散热空间，避免密闭空间积热。

　　设计过程中采用参数化建模逻辑，可通过调整总长度、槽位数量、安装孔间距、折弯高度、板材厚度等核心参数，快速生成不同规格的衍生型号，适配不同安装空间的边界要求。从安装边界来看，该构件的安装基准为两侧翻边的贴合面，安装时需要保证两侧安装面的共面度误差控制在0.2mm以内，避免锁付后压条产生扭曲变形；折弯处的内R角匹配所选板材厚度的最小折弯半径，防止折弯处出现裂纹、应力集中断裂的问题；长条形通槽的边缘做去毛刺处理，避免安装过程中划伤操作人员、或是割破被固定的线束绝缘层。

　　实际应用中，这类压条的受力方向以垂直于主体承载面的压紧力为主，设计时通过等距排布的安装孔将压紧力均匀分散到各个锁付点，相比单孔压片，长条形结构的压紧覆盖范围更大，单位面积的压紧力更小，适合固定薄型钣金件、线束束带、绝缘垫片、密封胶条等易变形的构件。在电气柜应用场景中，这类压条常用来固定柜内的行线槽、走线板，配合绝缘垫片使用可以避免金属压条直接接触线缆造成绝缘磨损；在自动化设备的护板安装场景中，压条可以将亚克力护板、钣金护板的边缘连续压紧，避免护板因设备运行振动产生松动、异响；在输送线场景中，这类压条可作为导条的安装基座，将耐磨导条固定在输送线侧边，对输送的工件进行侧边导向限位。

　　建模过程中需要重点关注折弯扣除值的准确设置，保证折弯后的实际安装尺寸与设计值一致，避免出现安装孔位错位、翻边角度偏差导致的安装干涉问题；安装孔的沉头设计可根据所选紧固件类型调整，若采用沉头螺钉则需要在翻边外侧加工对应沉头孔，保证螺钉锁付后头部不突出安装面，避免与其他相邻构件产生干涉；通槽的宽度与间距需要根据实际受力需求调整，槽宽过大会降低压条的整体刚性，槽距过小则会增加加工成本、减重效果不明显，常规设计中槽宽与槽间筋的宽度比例控制在1:1左右，兼顾刚性与减重需求。板材选择上多采用冷轧钢板或是不锈钢板材，冷轧钢板表面做镀锌、喷塑处理提升防锈能力，适合室内常规工业环境使用，不锈钢材质则适合潮湿、有腐蚀介质的应用场景，无需额外表面处理即可满足防锈要求。
