高扬程尾门气动控制空气阀结构

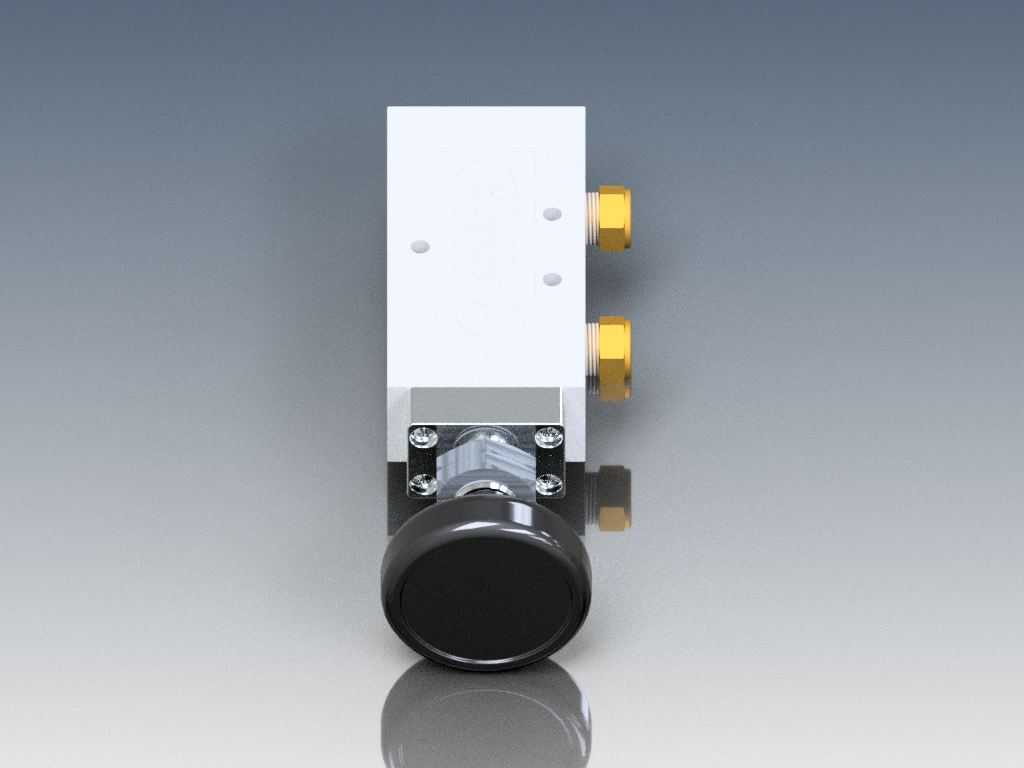

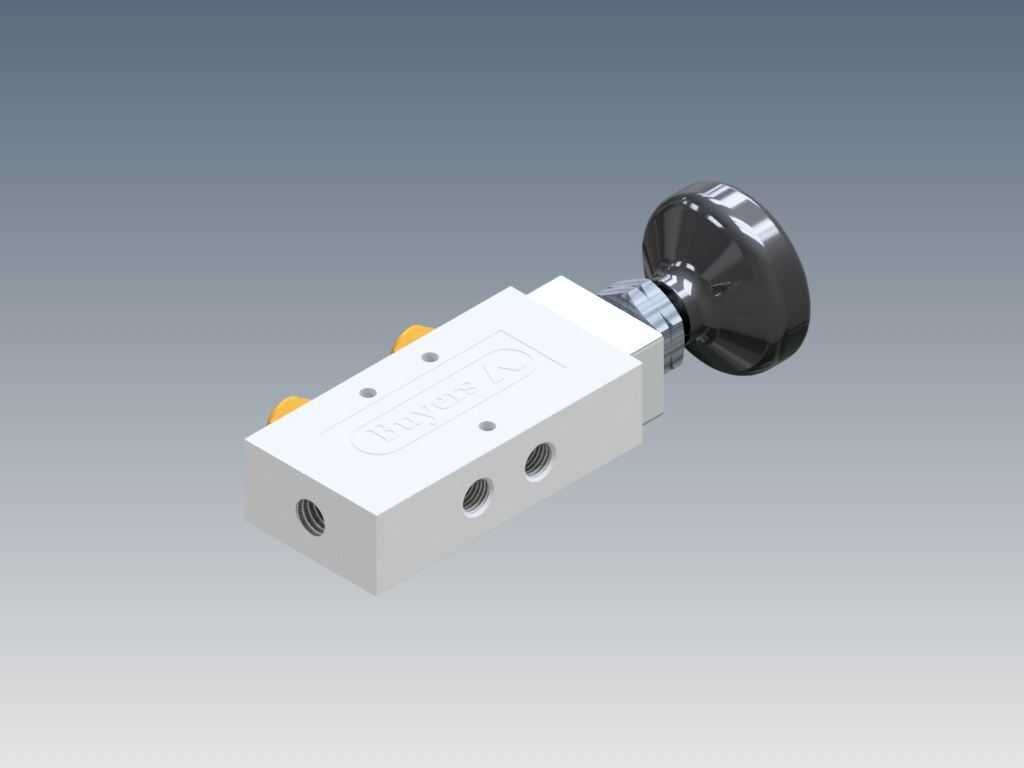

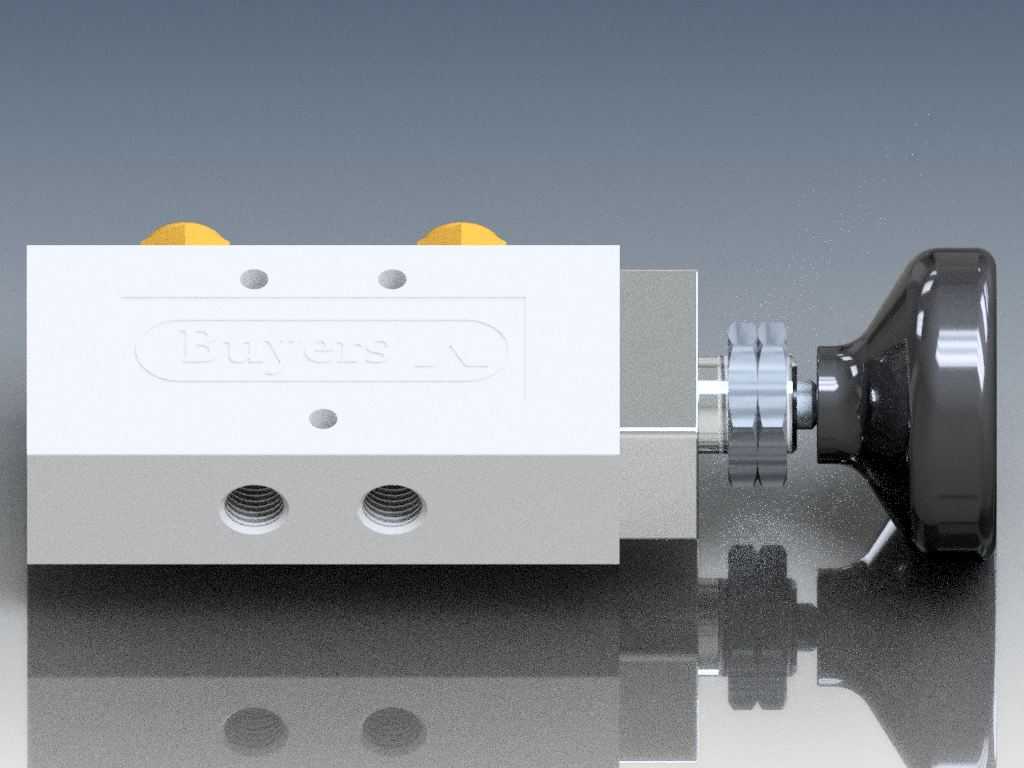

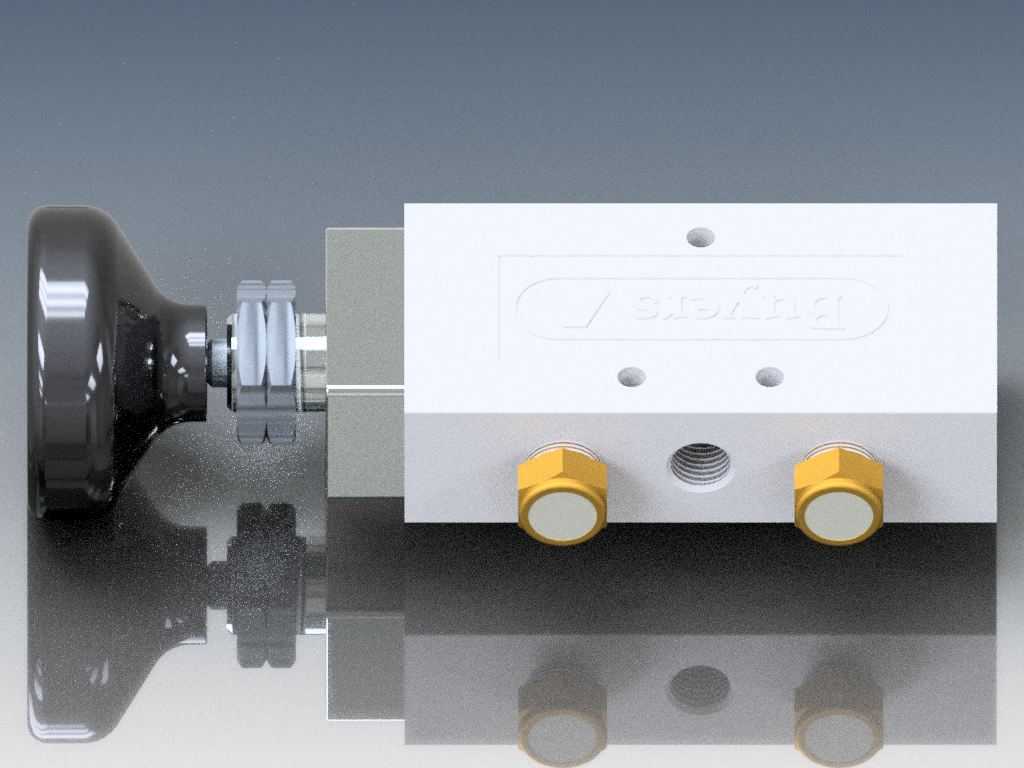

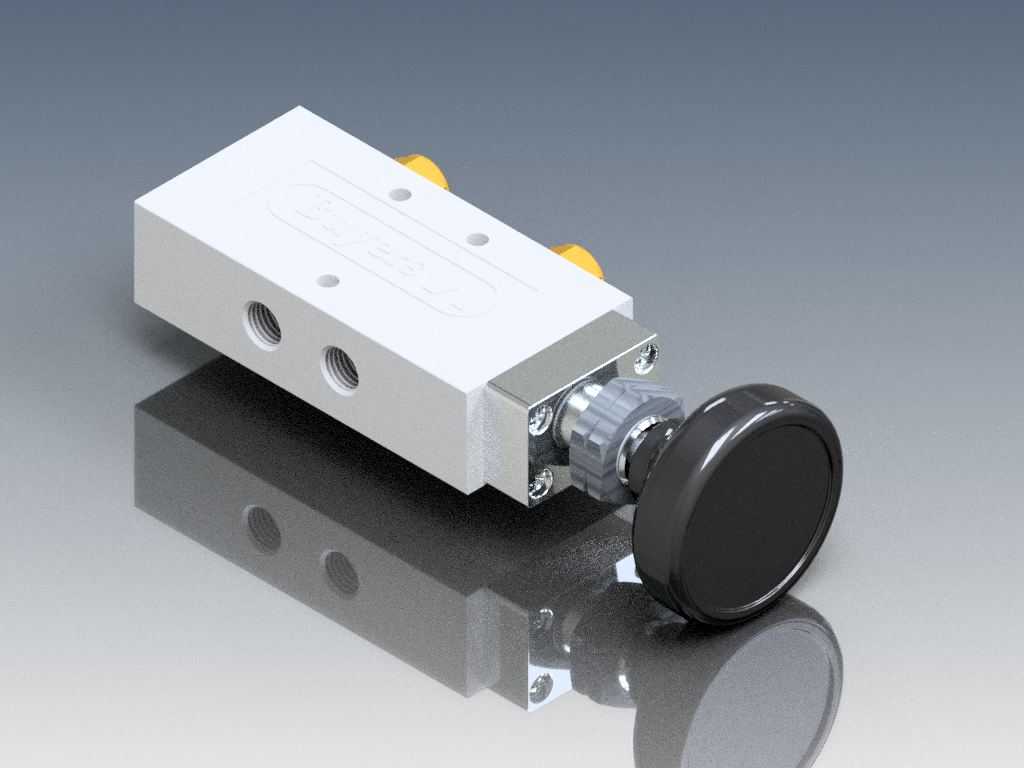

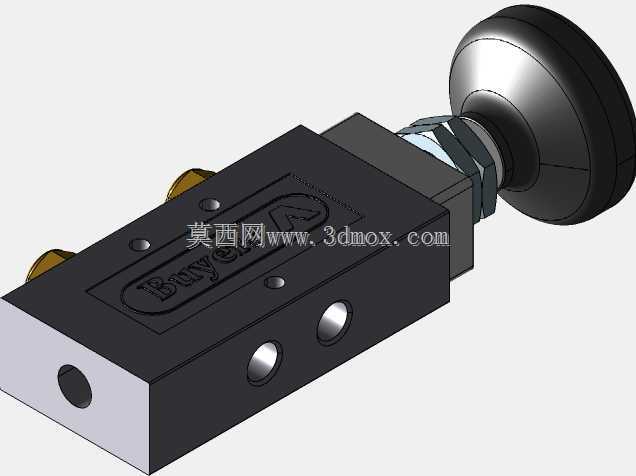

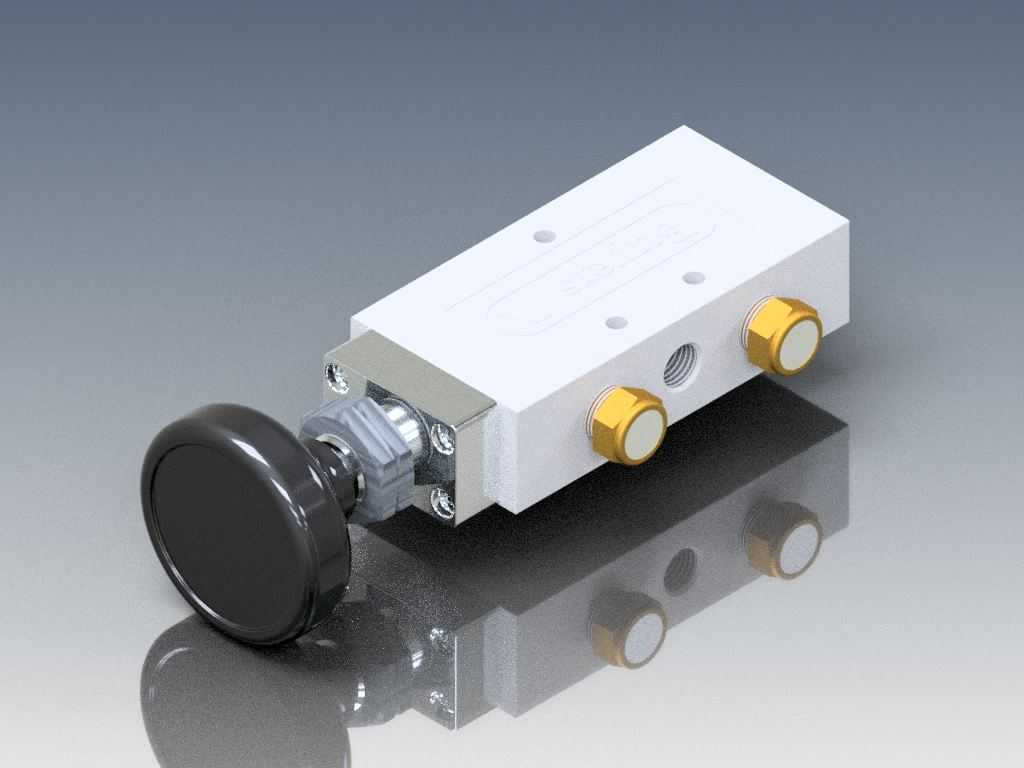

这款空气控制阀主要适配货运车辆高扬程尾门、特种作业舱门的气动尾门锁气路控制场景，在整套气动尾门启闭系统里承担气路通断、压力方向切换的核心作用，直接决定尾门锁止机构的动作响应可靠性。从实际装车工况来看，这类阀件通常安装在尾门附近的车架侧装支架上，需要耐受车辆行驶过程中的持续振动、户外温差变化以及扬尘、溅水的侵蚀，因此结构设计上优先考虑密封可靠性与安装稳固性。阀体主体采用方形块式集成结构，没有外露的细长管路接头，所有气路接口都加工在阀体下平面，采用内螺纹孔形式，安装时可以直接对接硬质气路管或者带密封卡套的软管，减少外接管路的振动松脱风险。阀体上平面预留三个定位销孔，对应安装支架上的定位凸台，装配时可以快速完成对位，不需要反复调整安装角度，两个主安装孔分布在阀块对角位置，采用螺栓穿装固定，安装后阀块与支架的贴合面紧密，能避免长期振动导致的固定螺栓松动。端部的手动调节旋钮采用防滑滚花结构，表面做了发黑防锈处理，旋钮与阀芯的连接部位设置了双重O型密封圈，即使在低温环境下密封圈弹性下降，也能保证气路不会出现内泄漏。在功能设计上，这款阀采用两位三通气路逻辑，常态下维持锁止机构的保压状态，当接收到启闭信号时切换气路方向，驱动锁销完成缩回或者伸出动作，阀芯采用硬质阳极氧化铝合金材质，阀孔做了珩磨处理，阀芯与阀孔的配合间隙控制在0.008毫米以内，既保证阀芯动作顺滑无卡滞，又能把内泄漏量控制在极低水平，避免车辆长时间停放后气路压力下降导致尾门意外解锁。考虑到尾门气动系统的供气压力通常在0.4到0.6兆帕区间，阀体的壁厚做了冗余设计，经打压测试可以承受1.2兆帕的瞬时压力而不会出现壳体开裂，完全覆盖车辆气路系统可能出现的压力波动范围。气路接口的螺纹规格采用通用的气动管路标准螺纹，不需要额外加工转换接头，现场维修更换时可以直接对接现有气路，降低运维的配件适配成本。在建模过程中，所有密封槽的尺寸都严格按照气动密封件的标准规格绘制，槽宽、槽深以及槽口的倒角都做了准确还原，安装孔的位置公差、接口螺纹的深度都按照实际加工要求标注，方便后续做工程图输出或者直接导入装配体做干涉检查。阀体侧面没有多余的凸台结构，整体外形规整，在做整车气路布局时可以很方便地预留安装空间，不会和周边的线束、其他阀件产生位置干涉。端部旋钮的旋转行程做了机械限位，旋转到全开或者全关位置时会有明显的触感反馈，现场调试时不需要额外加装行程指示标记，操作人员凭手感就能确认阀位状态。阀块表面做了硬质氧化处理，既提升了表面硬度避免安装过程中磕碰划伤，也增强了抗腐蚀能力，在沿海高盐雾环境下使用也不会轻易出现表面锈蚀。从气路流道设计来看，内部流道采用大转角圆弧过渡，没有直角突变结构，可以降低气路换向时的气流噪音，同时减少压力损失，保证锁止机构获得足够的驱动压力。这款阀的整体结构紧凑，安装边界尺寸适配多数轻卡、中卡以及特种作业车辆的尾门安装空间，不需要对原有车架结构做额外改造就能直接替换同类型老旧阀件，在气动尾门锁系统、小型气动舱门控制回路中都能适配使用。
