商用车ABS系统线束固定金属线夹结构

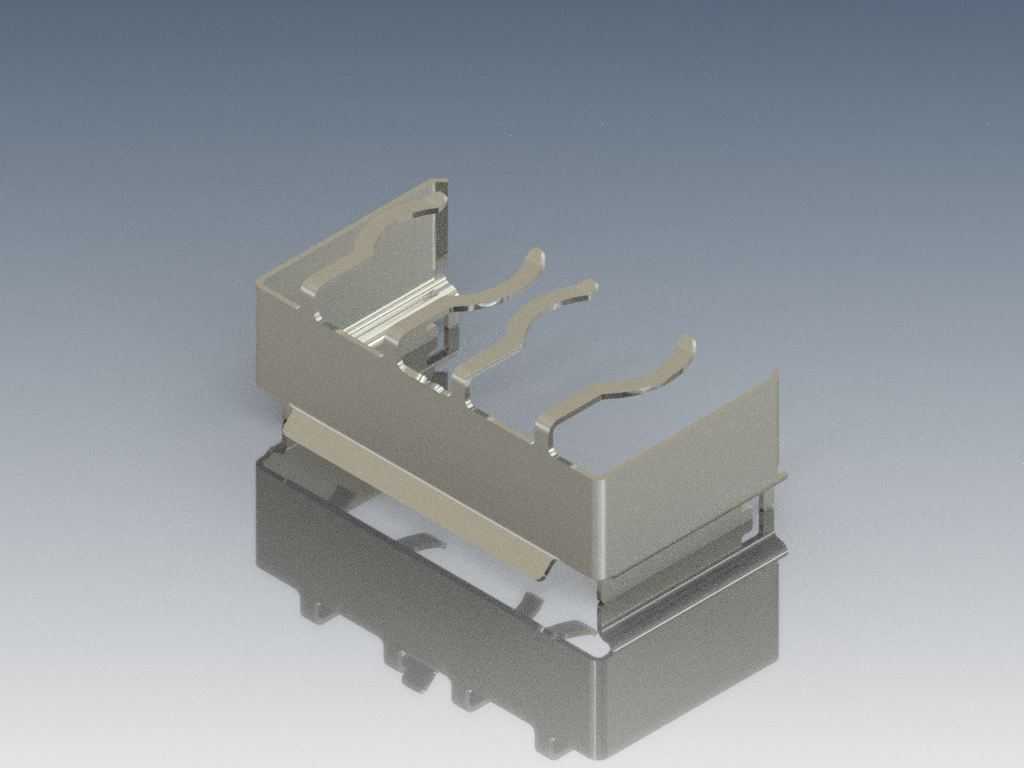

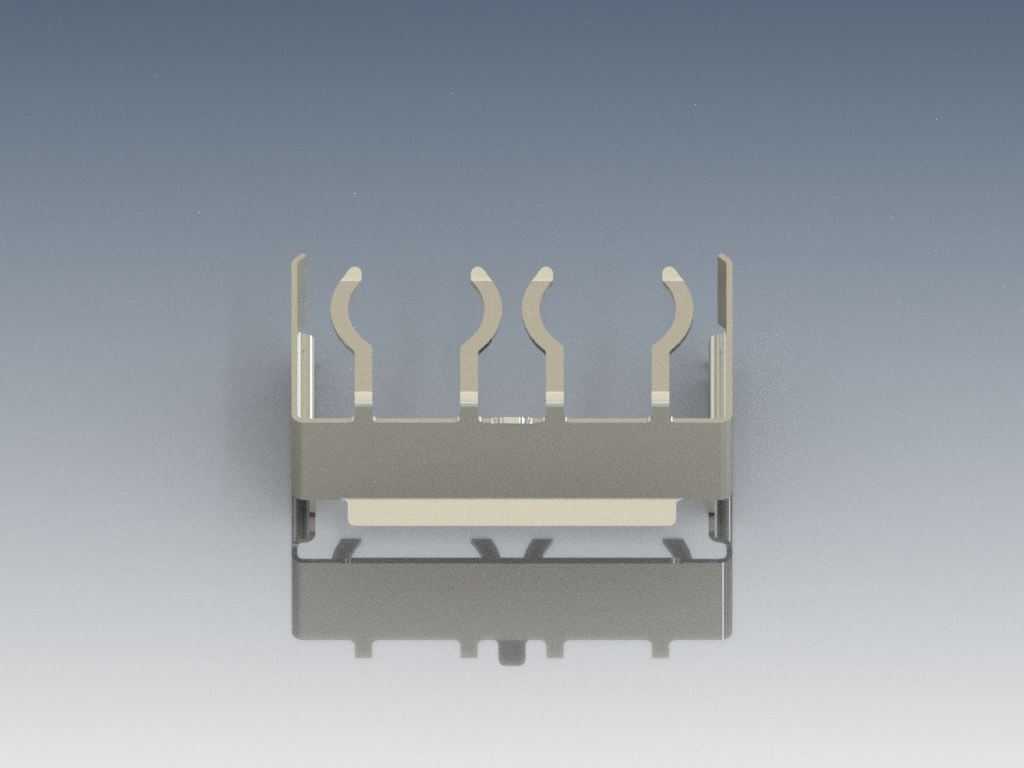

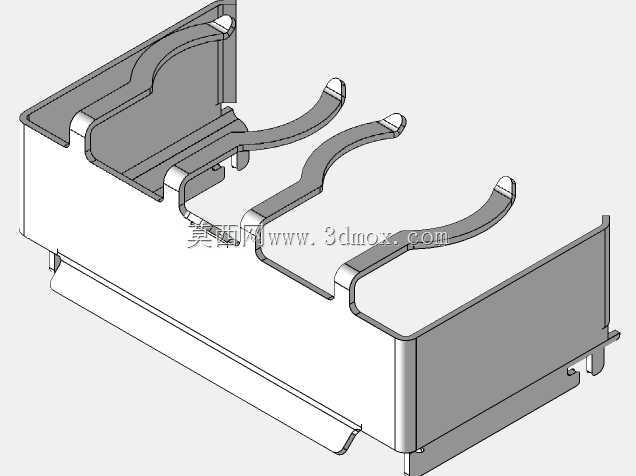

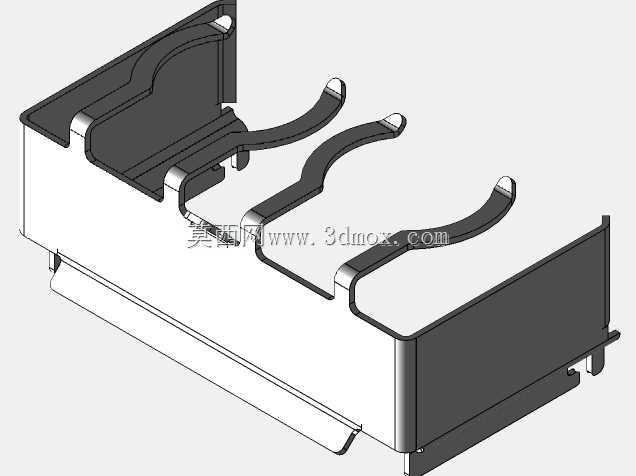

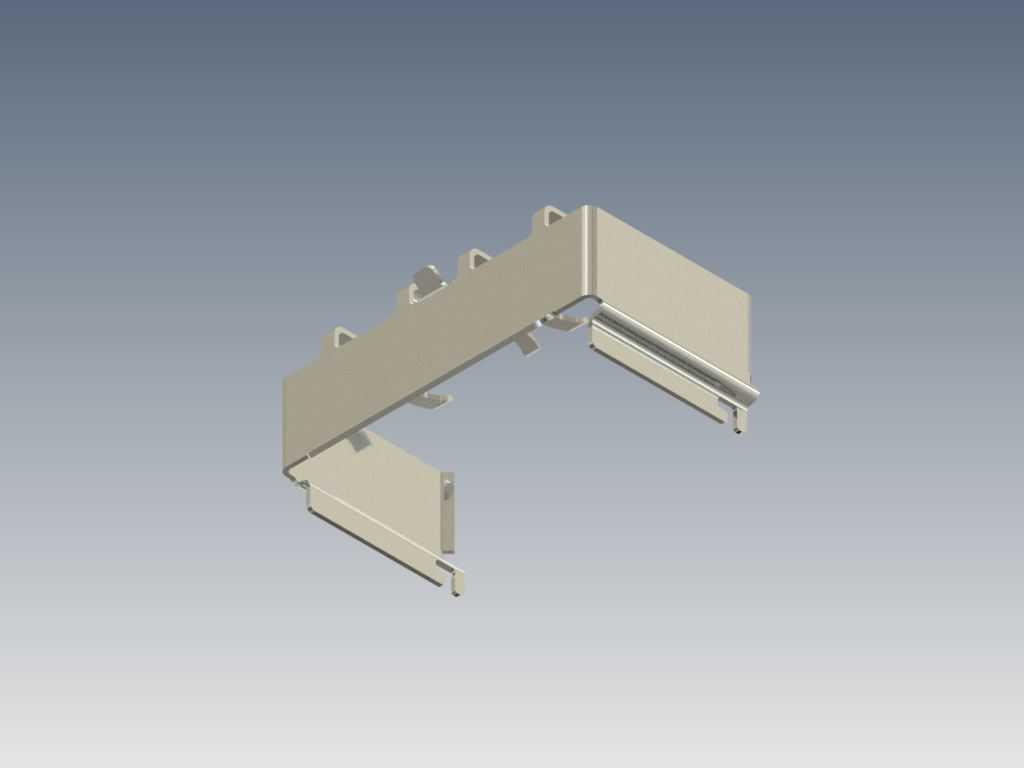

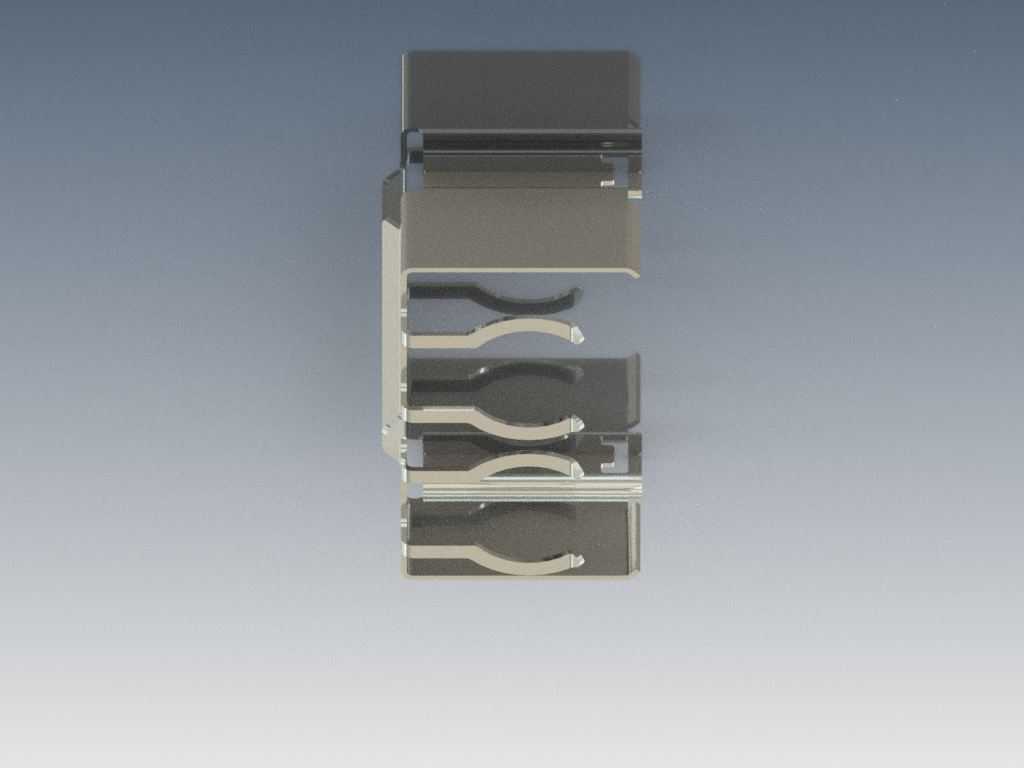

在商用车制动系统的底盘布线作业中，ABS控制器周边的线束固定一直是容易被忽略却直接影响系统可靠性的细节——底盘区域常年受泥水侵蚀、路面碎石冲击，加上车辆行驶过程中的持续振动，若线束没有可靠的固定约束，很容易出现线束磨损破皮、接插件松脱的问题，直接导致ABS轮速信号传输中断，引发制动防抱死功能失效，给行车安全埋下隐患。这款线夹正是针对Wabco系列ABS控制器的安装场景开发的专用固定构件，区别于通用型扎带固定方式，其采用金属冲压成型的一体式结构，能在控制器安装位周边形成稳定的线束约束通道。从结构设计来看，线夹主体采用弯折成型的金属壳体，上部设置四个带圆弧过渡的卡爪结构，每个卡爪的开口弧度都经过匹配线束外径的反复校核，既能够保证多股线束同时卡入后不会出现松脱，又不会因为卡接过紧对线束外绝缘层造成压伤，卡爪末端做了小幅度的外翻导向设计，现场装配时不需要额外工具就能将线束顺利压入卡位，能有效提升底盘装配线的作业效率。线夹下部设置了与控制器安装基座匹配的定位卡槽，卡槽的尺寸公差控制在±0.1mm范围内，安装时可以直接卡入控制器壳体的预设安装位，不需要额外打孔或者增加固定支架，既减少了装配工序，也避免了额外钻孔对控制器壳体防护性能的破坏。线夹两侧设置了对称的限位挡边，能够限制线束在横向的窜动余量，当车辆经过颠簸路面产生大幅振动时，线束不会在卡接位置出现横向滑移，也就避免了线束绝缘层与金属边缘长期摩擦造成的磨损问题。考虑到底盘部件的防腐蚀需求，线夹表面做了钝化处理，能够耐受道路除冰盐、雨水、油污的长期侵蚀，不会在车辆全生命周期内出现锈蚀脱落的问题。在实际安装边界上，这款线夹的整体高度控制在35mm以内，宽度与Wabco ABS控制器的安装面宽度完全匹配，安装后不会超出控制器的整体轮廓边界，不会和周边的制动管路、车架安装梁产生运动干涉，哪怕是在拖车、半挂车这类底盘布置空间非常紧凑的车型上，也能顺利完成装配，不需要调整周边其他部件的安装位置。不同于通用线束固定件需要根据实际布线情况裁剪、调整长度，这款专用线夹的卡位数量、排布位置完全对应ABS控制器外接的四组核心线束，分别对应轮速信号传输线、电源供给线、通讯信号线、电磁阀控制线，每一组线束都有独立的卡位约束，能够将不同功能的线束做物理分隔，避免不同线路之间的信号干扰，尤其是轮速信号这类弱信号线路，和电源线束分隔开之后，能大幅降低信号受电磁干扰出现异常的概率。在结构强度校核阶段，这款线夹通过了整车级的振动耐久测试，在10-2000Hz的扫频振动环境下持续测试数百小时后，卡爪的夹持力衰减率控制在5%以内，不会出现线束松脱的问题；同时经过-40℃到120℃的温度循环测试，金属结构不会出现形变，表面防护层也不会出现脱落、开裂的情况，完全满足商用车全地域使用的环境要求。很多维修场景中，不少维修人员会用普通塑料扎带来替代原厂线夹固定ABS线束，塑料扎带在低温环境下容易脆断，在高温的发动机舱周边又容易老化失效，往往使用一两年就会出现断裂，导致线束悬空晃动，而这款金属线夹的使用寿命和整车寿命保持一致，不需要在车辆维保周期内额外更换固定件，能有效降低后期维保的工作量。从建模细节来看，线夹的所有弯折位置都做了R0.5mm的圆角处理，没有尖锐的毛刺边缘，既避免了装配过程中划伤作业人员的手部，也从根源上杜绝了金属锐边割破线束绝缘层的风险；下部的安装卡槽内部设置了微小的防滑凸点，卡入控制器基座后能够形成足够的静摩擦力，哪怕是在高强度振动环境下，线夹本身也不会沿着安装面滑移错位。对于从事商用车底盘制动系统设计的工程师而言，这类看似微小的固定构件，实际上直接关系到整个制动系统的长期可靠性，在三维建模过程中，不仅要还原构件的外形尺寸，更要准确还原每个卡爪的弧度、卡槽的配合公差、边缘的圆角细节，才能在虚拟装配阶段验证线束的弯折半径、安装间隙是否符合设计要求，避免实际装车后出现干涉、磨损这类本可以在设计阶段规避的问题。
