15K盘式制动卡钳单零件结构设计

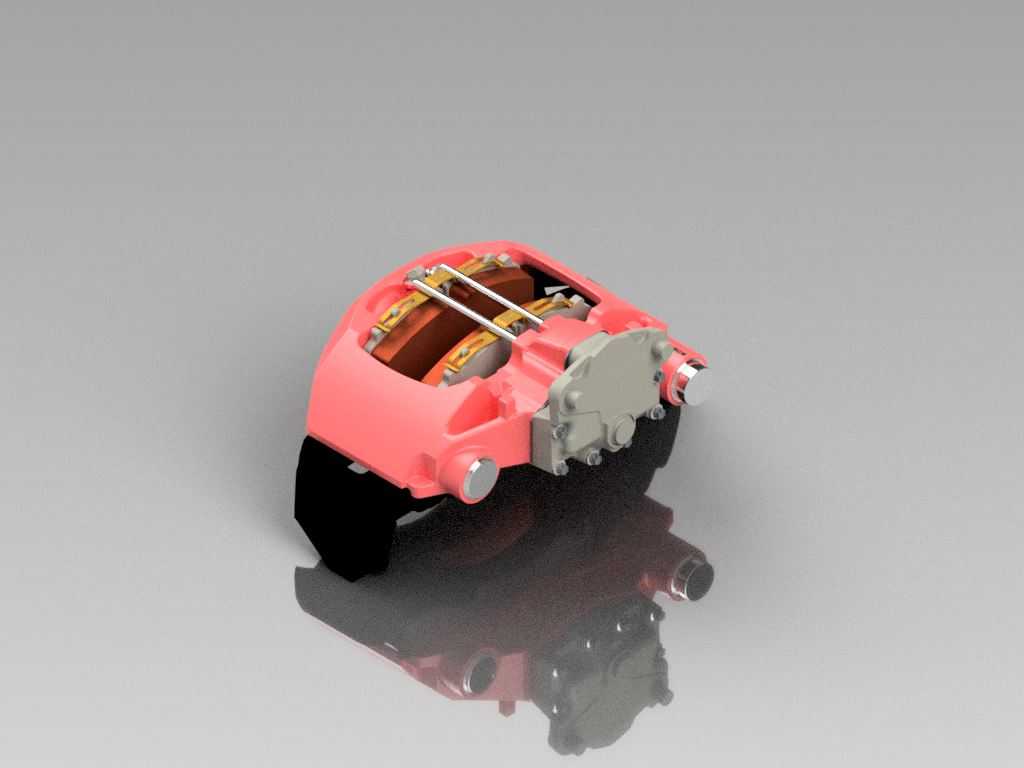

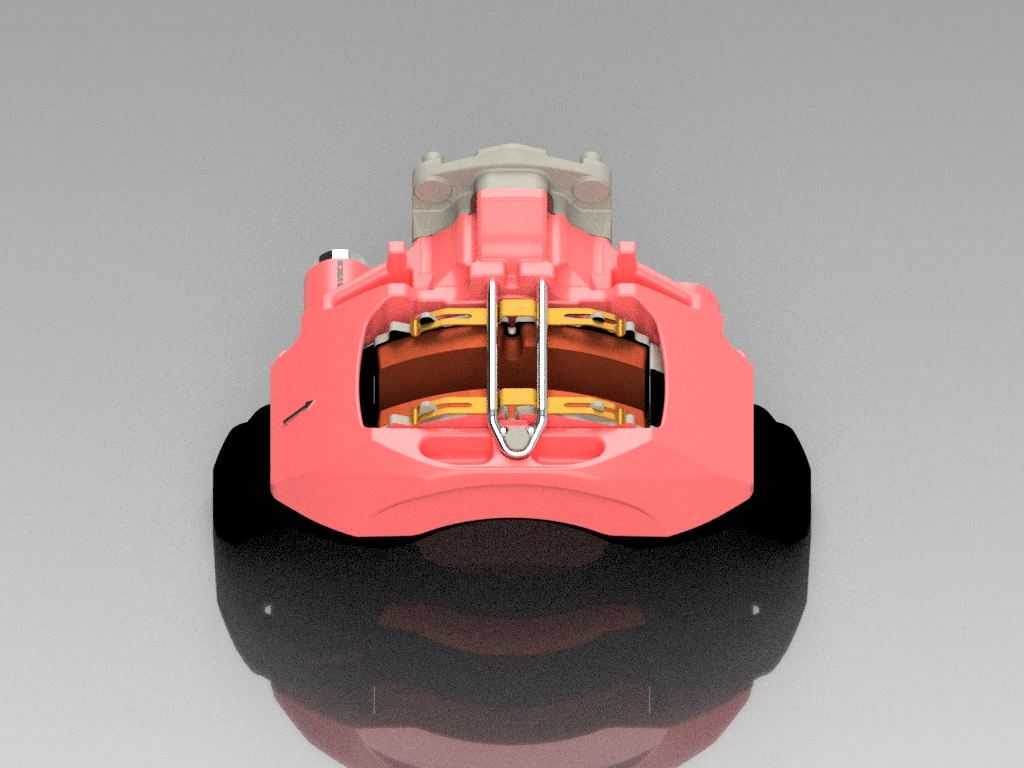

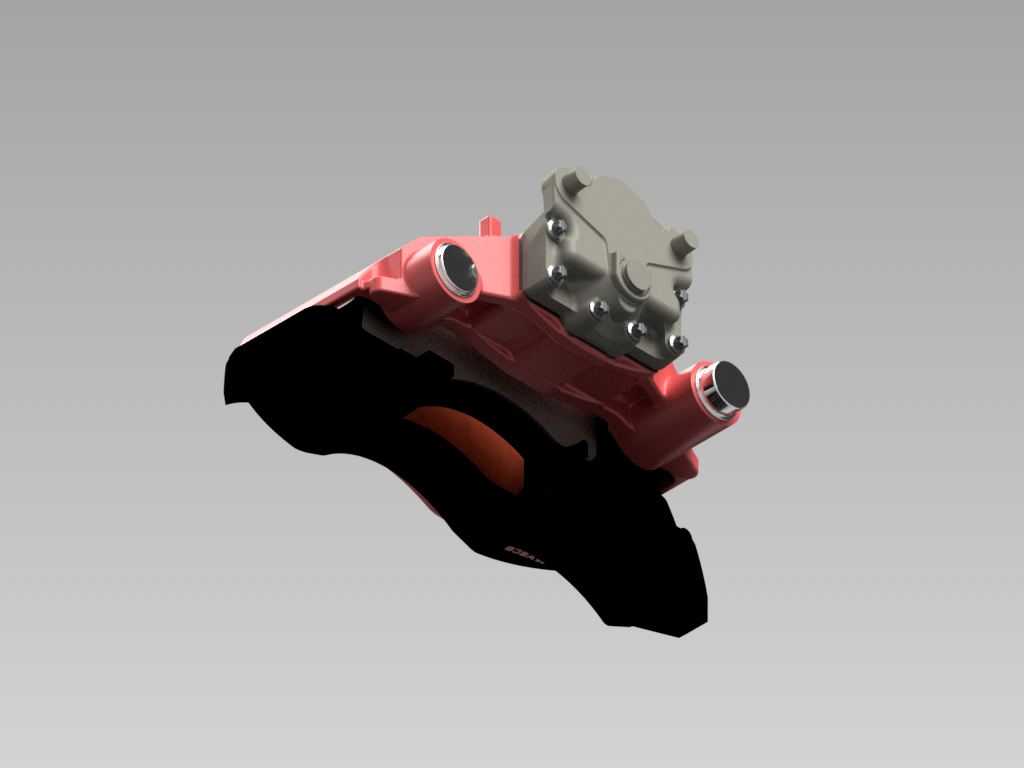

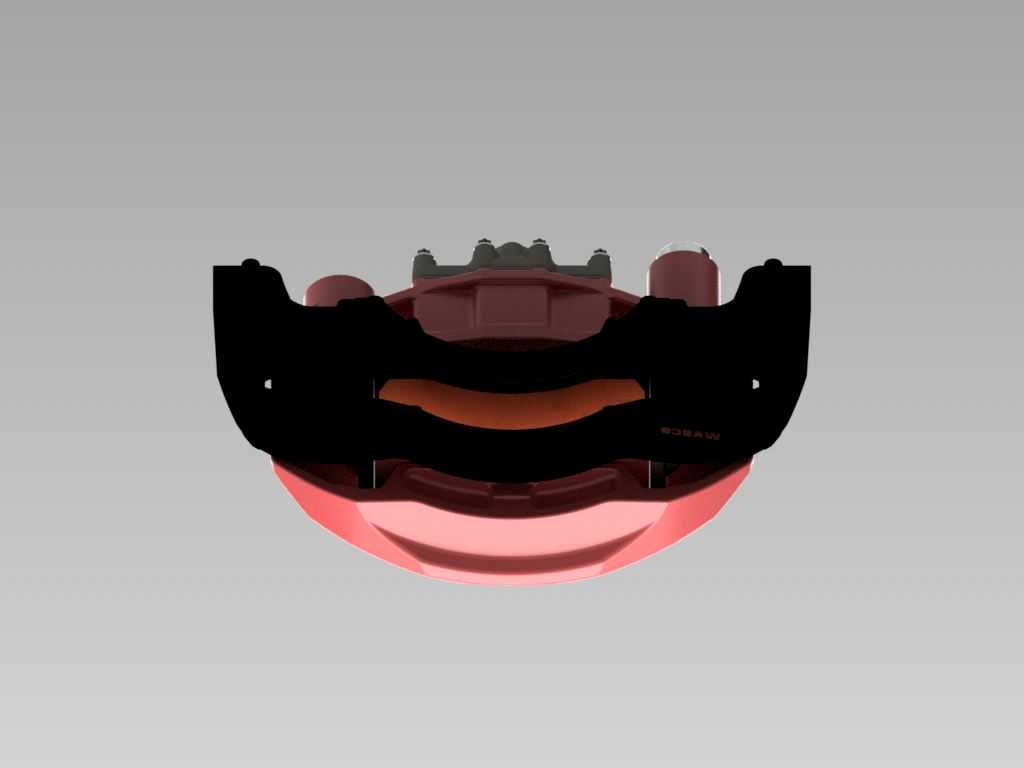

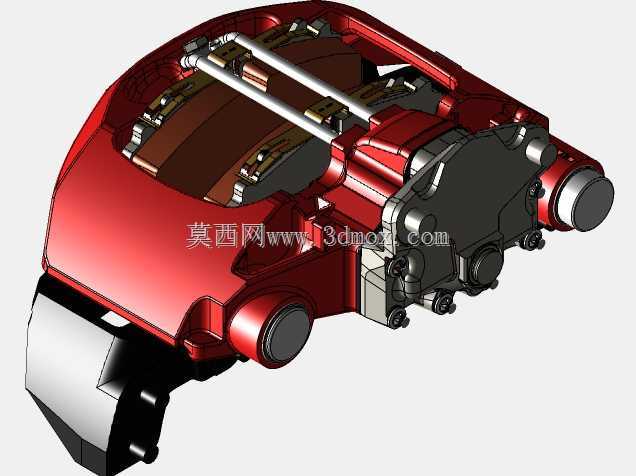

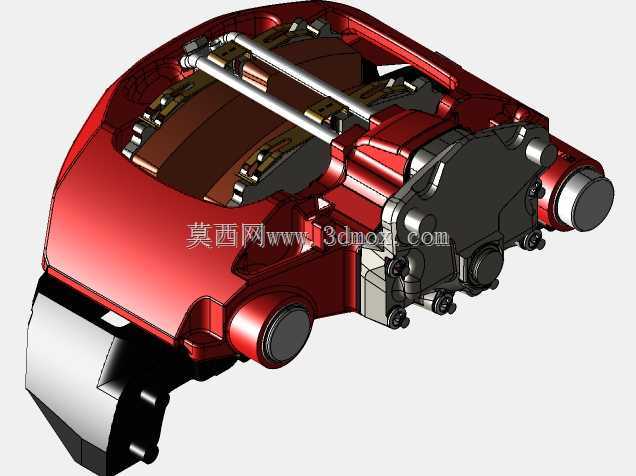

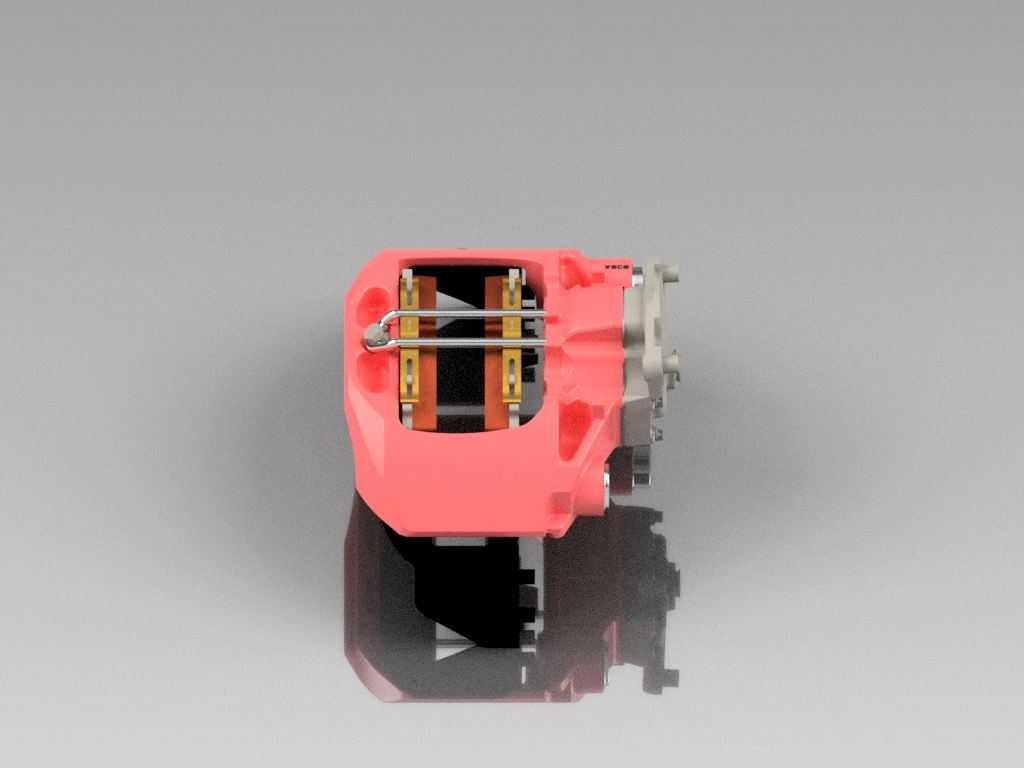

在商用车挂车、重载拖车的车轴端制动系统选型中，盘式制动卡钳的结构合理性直接决定了连续制动工况下的热稳定性、制动响应速度以及长周期运维的拆装便利性，本次呈现的15K规格盘式制动卡钳采用单零件集成化设计思路，区别于传统多组件拼接的卡钳结构，整体壳体为一体化铸造成型后经机加工完成关键配合面处理，从根源上减少了多零件装配带来的累积公差，也避免了长期交变载荷下连接螺栓松动、结合面渗油等常见故障。

从实际装车应用场景来看，该卡钳适配15吨级额定载荷的挂车车轴、悬架配套系统，可匹配直径430mm、厚度45mm的标准通风制动盘，安装端采用跨距182mm的双螺栓固定点位，螺栓孔规格为M20×1.5细牙螺纹，安装面与桥体法兰的贴合平面度要求控制在0.05mm以内，可直接适配主流商用挂车桥的安装接口，无需额外制作转接支架，降低改装与配套的加工成本。卡钳本体的钳体跨腔设计预留了足够的制动块磨损行程，内侧摩擦片最大磨损余量可达18mm，外侧摩擦片磨损余量16mm，配合内置的间隙自动调整机构，可在摩擦片磨损过程中实时保持制动盘与摩擦片之间的0.1-0.3mm标准间隙，避免制动拖滞带来的额外能耗与摩擦片异常烧蚀。

功能设计层面，该卡钳集成了行车制动活塞腔与驻车制动楔块机构，行车制动腔采用单大直径活塞设计，活塞直径为68mm，在额定1.2MPa制动气压驱动下，可输出最大18kN的制动夹紧力，满足15吨级车轴在60km/h初速度下的制动距离要求；驻车机构采用楔块式自锁结构，当驻车气压释放时，内部弹簧推动楔块锁止活塞位置，可在20%坡度工况下保持整车静止不溜车，无需额外加装独立驻车鼓式制动器，进一步简化了车轴端部的结构布局。卡钳壳体外侧设计有导流散热筋条，筋条高度12mm，沿制动盘旋转方向呈倾斜排布，车辆行驶过程中可引导气流穿过卡钳与制动盘之间的间隙，带走连续制动产生的热量，经台架测试，在连续10次全力制动工况下，卡钳壳体最高温度可控制在180℃以内，避免制动液高温气阻问题。

设计过程中重点考虑了恶劣工况下的防护性能，活塞与壳体之间采用双唇口橡胶密封圈，外侧增加防尘挡圈结构，可阻挡路面泥沙、碎石、融雪剂等异物进入活塞腔，密封圈材质采用耐高低温的氟橡胶配方，可在-40℃到120℃的环境温度范围内保持密封弹性，适配北方严寒地区与南方高温高湿地区的使用需求。卡钳的放气螺钉设置在壳体最高位置，采用M10×1的标准螺纹接口，配套的放气螺钉帽带防丢连接结构，维保过程中进行排气操作时无需担心零件掉落；进油口采用标准M16×1.5制动管路接口，可直接匹配行业通用的制动硬管、软管接头，无需定制非标管路配件。

从安装边界来看，卡钳整体最大外轮廓尺寸为326mm×218mm×172mm，装配后距离轮毂端面的最小间隙为12mm，距离轮辐内侧的最小间隙为8mm，适配19.5英寸及以上规格的商用车轮辋，不会出现轮辋与卡钳干涉的问题。卡钳的摩擦片更换无需拆卸卡钳本体，仅需拆下外侧的固定销即可抽出内外摩擦片，单轮更换摩擦片的操作时间可控制在10分钟以内，大幅降低运维的时间成本。区别于传统多零件拼焊的卡钳结构，该一体化单零件卡钳的壳体壁厚经过拓扑优化，在保证12MPa耐压强度的前提下，整体重量控制在8.7kg，比同规格拼接式卡钳减重1.2kg，可有效降低车轴簧下质量，提升悬架系统的振动过滤性能。

在结构强度校核阶段，针对卡钳的最大制动夹紧力工况、紧急制动冲击工况、驻车锁止工况分别进行了有限元分析，壳体最大应力出现在安装螺栓孔周边，数值为215MPa，低于球墨铸铁QT450-10材料的屈服强度，安全系数达到2.1，可满足30万次制动循环的疲劳寿命要求。卡钳表面采用电泳加喷粉的防腐处理工艺，中性盐雾测试时长可达720小时无红锈，适配沿海高盐雾、矿区高粉尘等恶劣使用环境，减少长期使用后的锈蚀卡滞问题。
