WabcoABS控制器电气连接不锈钢卡夹结构

商用车制动系统的电气连接可靠性，直接关系到行车安全，尤其是ABS系统的控制器接线端，长期处于车辆行驶带来的振动、泥水侵蚀、温度交变的工况下，连接部位的固定防护是结构设计中不能忽视的环节。这款不锈钢卡夹，就是专门针对Wabco品牌ABS控制器的电气连接部位开发的固定防护构件，在拖车、重型卡车、客车等配备Wabco ABS系统的商用车辆上，承担着接线端定位、防松、防护的核心作用。

从实际装车场景来看，ABS控制器通常布置在车架纵梁附近、制动气路周边的位置，车辆行驶过程中，车架会传递来自路面的持续振动，接线端子如果没有可靠的固定约束，长期往复微动会导致接插件针脚磨损、接触电阻增大，严重时会触发ABS故障码，导致制动防抱死功能失效，带来极大的安全隐患。同时，车架区域容易积存泥水、融雪盐、灰尘等腐蚀性介质，普通的塑料固定件在长期紫外线照射、温度交变、腐蚀介质侵蚀下，容易出现脆化断裂，无法满足商用车全生命周期的使用要求，因此采用不锈钢材质的冲压卡夹，是这类连接部位固定的最优方案之一。

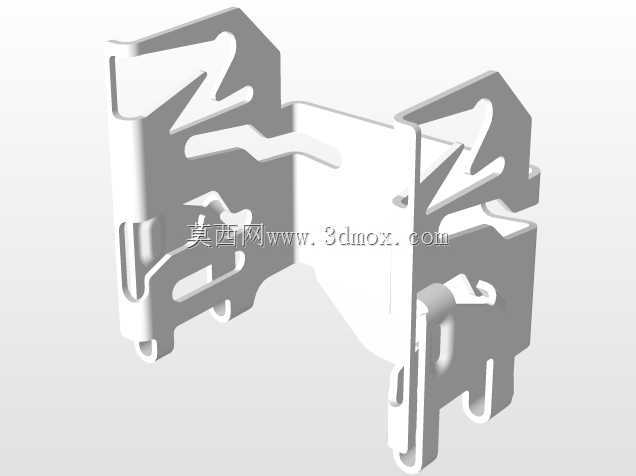

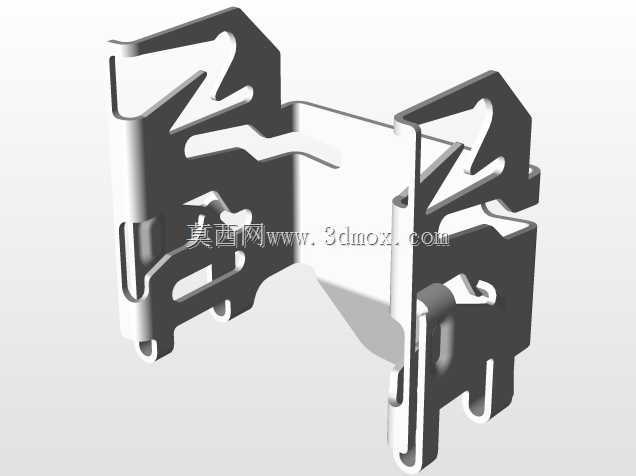

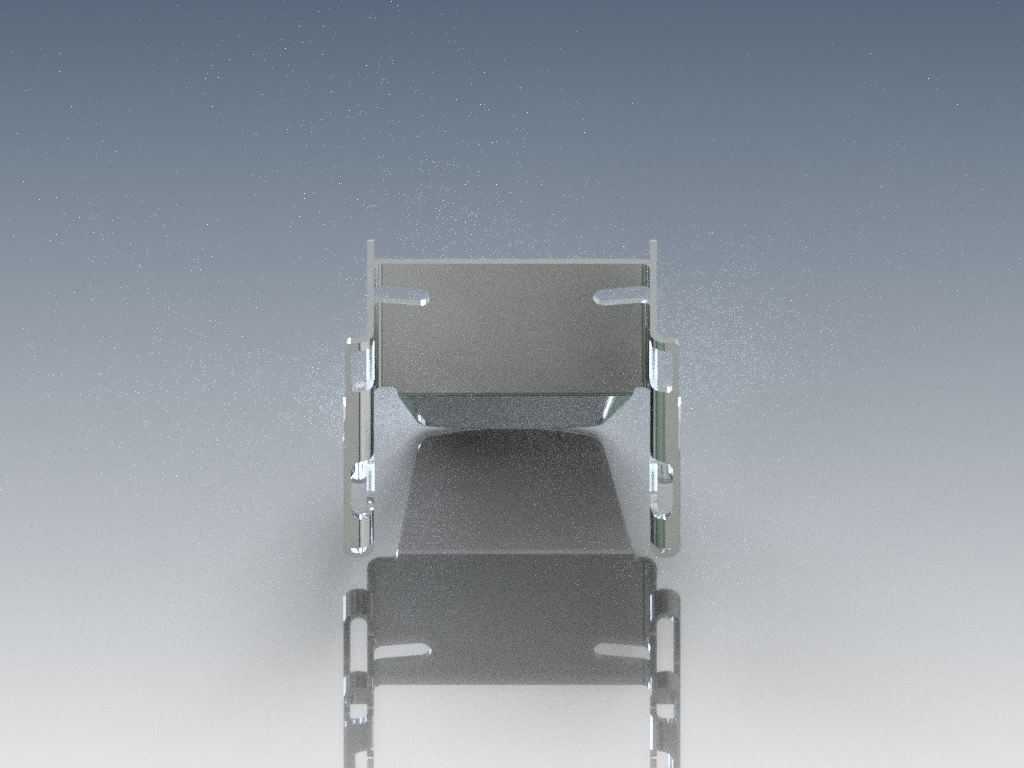

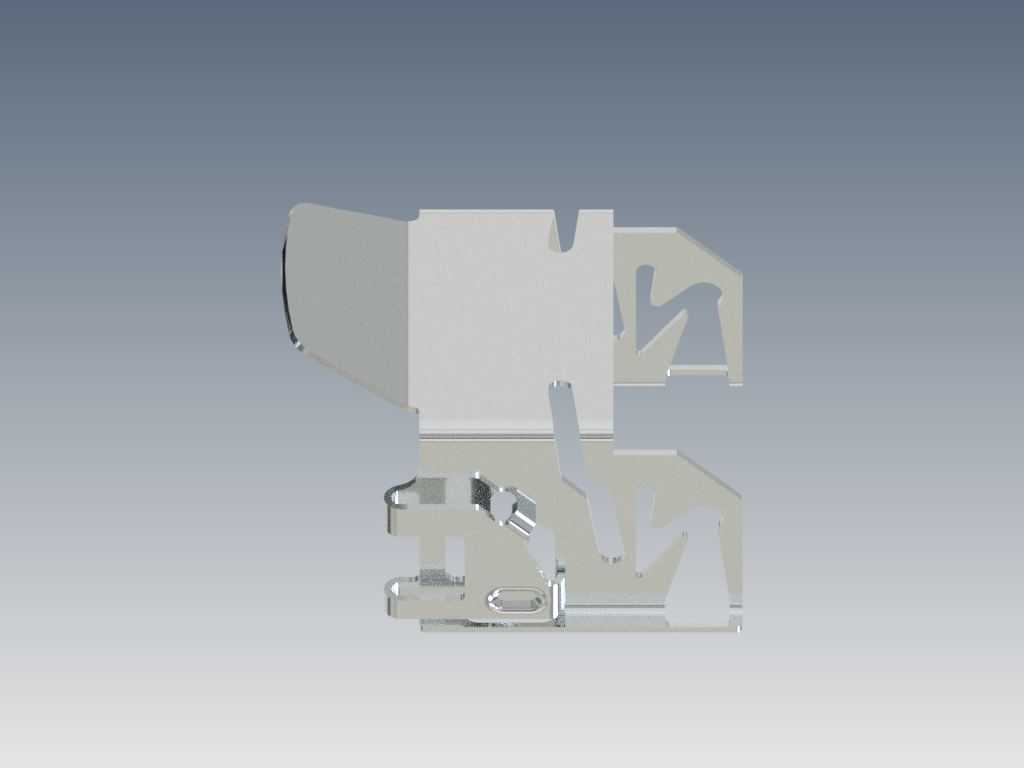

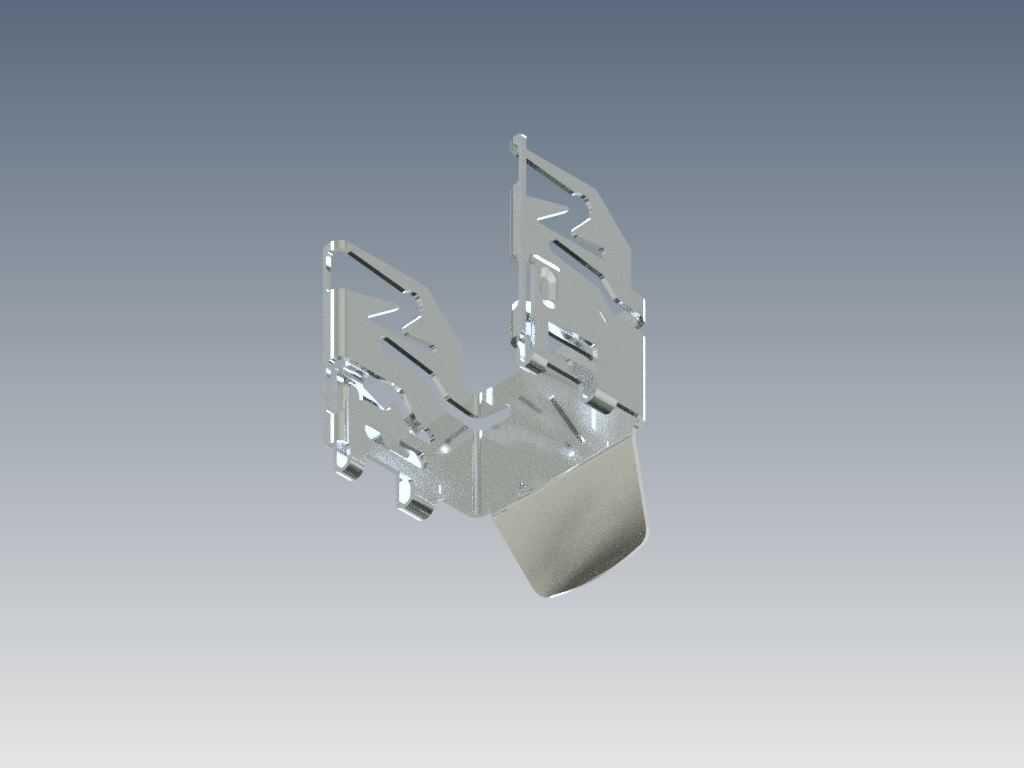

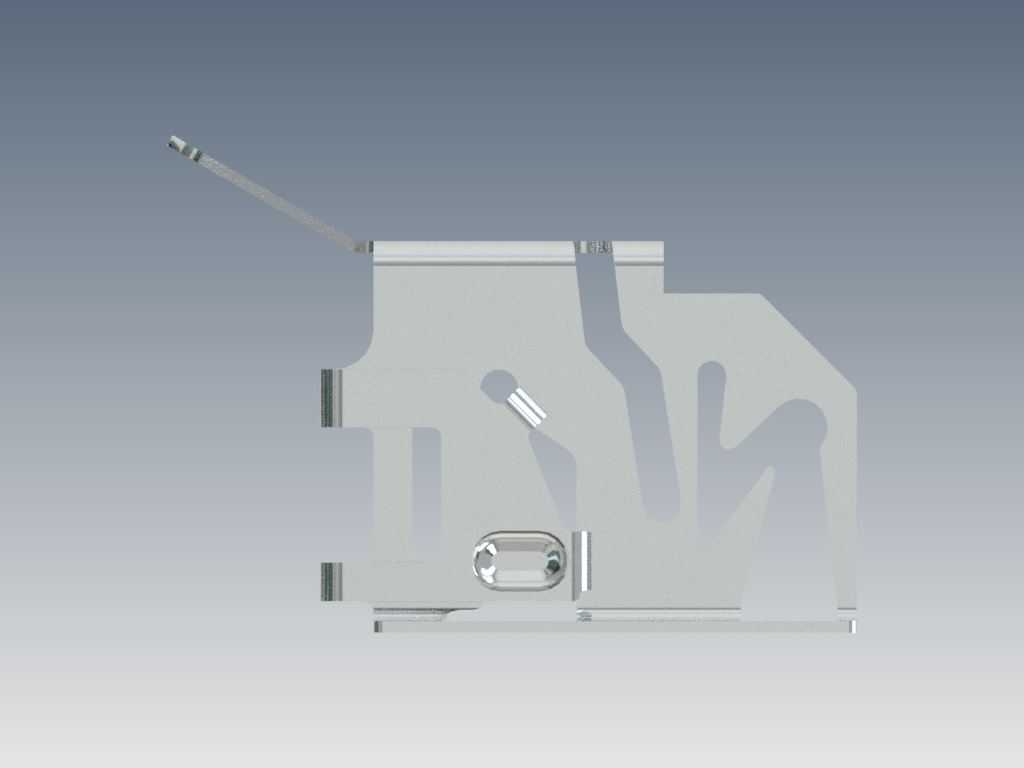

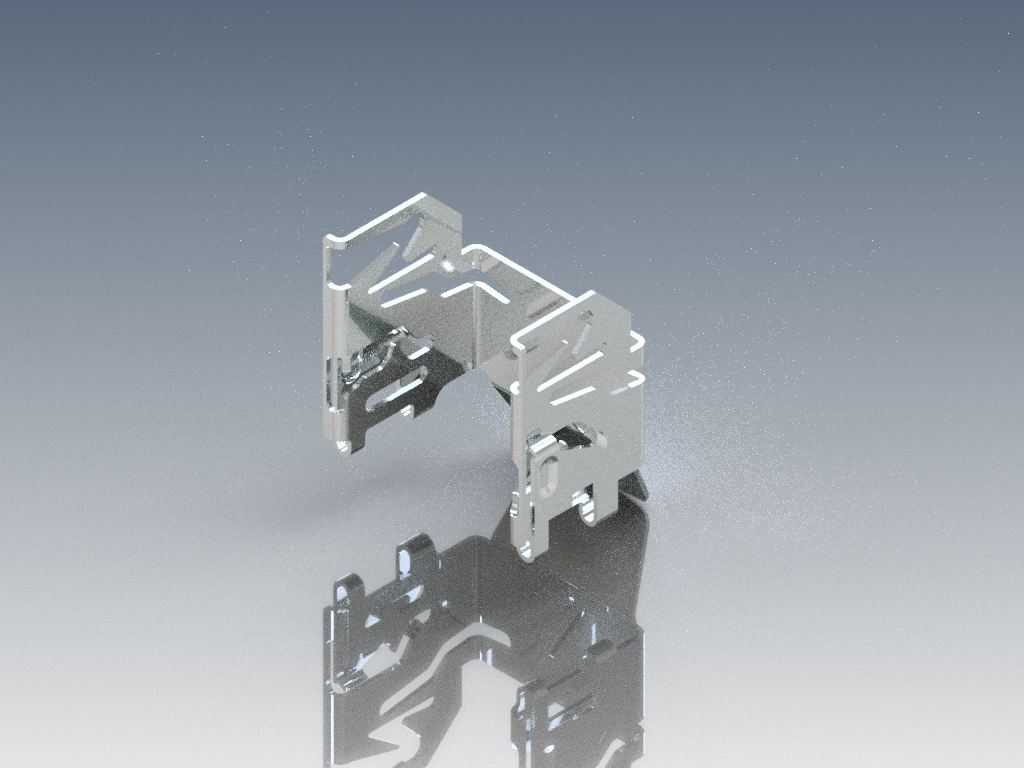

这款卡夹采用整体冲压成型的结构设计，没有额外的焊接、铆接拼接部位，从根源上避免了拼接位置的应力集中和腐蚀风险。卡夹的整体轮廓匹配Wabco ABS控制器接插件的外部轮廓，两侧设计有带导向斜角的弹性卡爪，安装时不需要额外的紧固件，只需要对准接插件的卡槽位置按压到位，卡爪就会自动卡入控制器壳体的预设卡位，实现无工具快速装配，能够有效提升整车装配线的作业效率。卡夹的内侧设计有与接插件筋位匹配的限位凹槽，装配到位后能够完全限制接插件在X、Y、Z三个方向的窜动，即使在车辆经过颠簸路面产生强振动的情况下，接插件也不会出现松脱移位的问题。

在安装边界的设计上，这款卡夹的外形尺寸完全贴合控制器接插件的外围空间，不会超出控制器本体的安装轮廓，不需要在车架上预留额外的安装空间，能够适配不同车型上ABS控制器的布置位置，不管是控制器布置在车架内侧、还是靠近制动气室的狭窄位置，这款卡夹都不会和周边的气路管路、线束、车架横梁产生运动干涉。卡夹的边缘全部做了卷边钝化处理，没有尖锐的冲压毛边，一方面避免装配过程中划伤作业人员的手部，另一方面也防止长期使用过程中卡夹边缘磨损周边的线束绝缘层，引发线路短路的风险。

从功能特性来看，这款卡夹除了基础的接插件固定作用之外，还能够为接插件与控制器壳体的连接缝隙提供一定的遮挡防护，减少泥水、灰尘直接冲入接插件缝隙的概率，降低接插件针脚氧化腐蚀的速率，延长电气连接的使用寿命。卡夹的不锈钢材质选用的是适合商用车工况的牌号，具备优秀的耐盐雾腐蚀性能，即使在北方冬季撒融雪盐的路段、南方高湿多雨的地区长期使用，也不会出现生锈腐蚀导致的卡夹失效问题，材料本身的弹性模量稳定，在-40℃到80℃的工作温度区间内，卡爪的夹紧力不会出现明显的衰减，能够持续提供可靠的固定约束力。

在结构设计的细节上，卡夹表面设计有多处加强压筋，这些压筋沿着卡夹的受力方向布置，在不增加板材厚度的前提下，大幅提升了卡夹整体的结构刚度，避免安装和使用过程中卡夹出现变形松脱的问题。卡爪的开口尺寸经过反复校核，既能够保证装配时的按压手感顺畅，不会出现装配力过大导致装配困难的问题，又能够保证卡合到位后有足够的保持力，在车辆振动、接插件受到线束拉扯力的情况下，不会出现卡爪脱开的问题。卡夹上还预留了线束绑扎的卡位，装配完成后可以将接插件引出的线束通过扎带固定在卡夹的预设位置，理顺线束走向，避免线束晃动拉扯接插件，进一步提升连接部位的可靠性。

对于从事商用车制动系统结构设计、三维建模的工程师来说，这类小尺寸的固定卡夹往往是容易被忽略的细节，但恰恰是这类细节构件的设计合理性，直接影响到整车电气系统的可靠性。在建模过程中，需要重点关注卡夹与控制器壳体、接插件之间的配合公差，卡爪的干涉量需要控制在合理范围内，既要保证卡接的可靠性，又要避免干涉量过大导致装配时卡夹或者接插件壳体损坏。同时还要充分考虑实际装车的工况边界，验证卡夹在极限振动、温度交变、腐蚀环境下的性能表现，确保构件在车辆全生命周期内都能稳定发挥作用。这类卡夹的结构设计思路，也可以延伸到其他车载电气连接部位的固定防护设计中，根据不同接插件的轮廓尺寸调整卡夹的具体结构，就可以快速适配不同的控制器、传感器的接线固定需求，具备很强的结构通用性参考价值。
