商用车盘式制动器轮毂集成结构

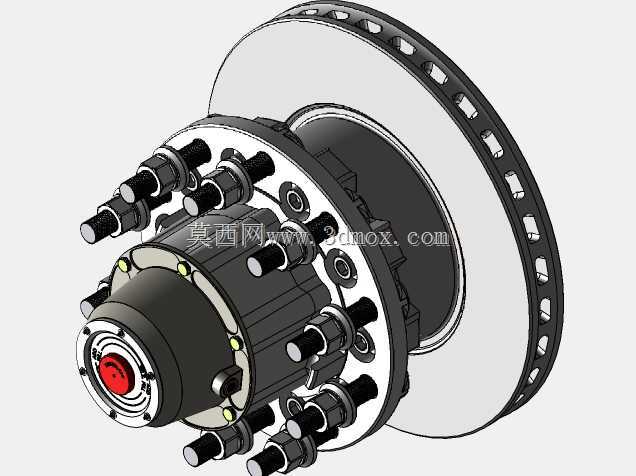

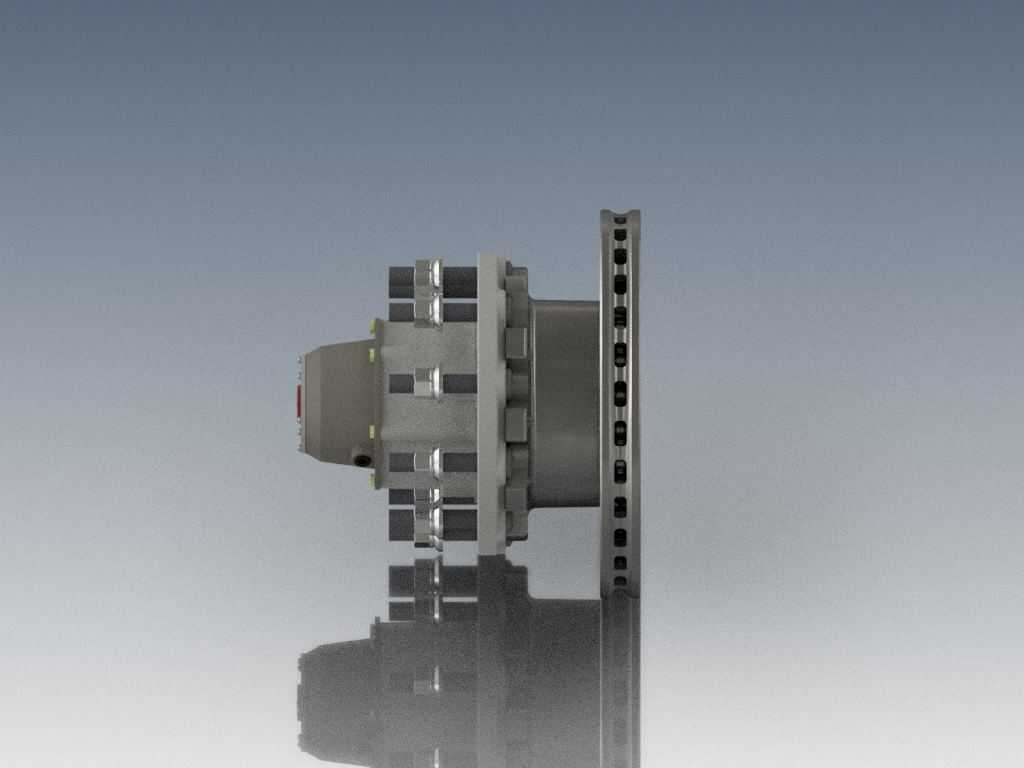

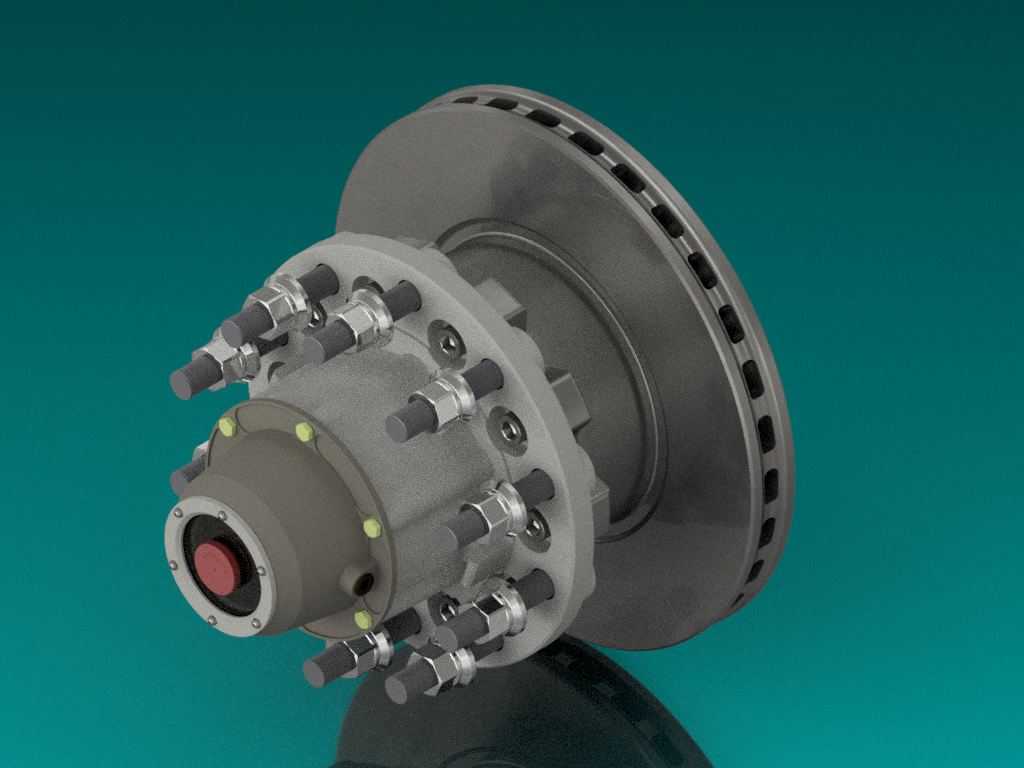

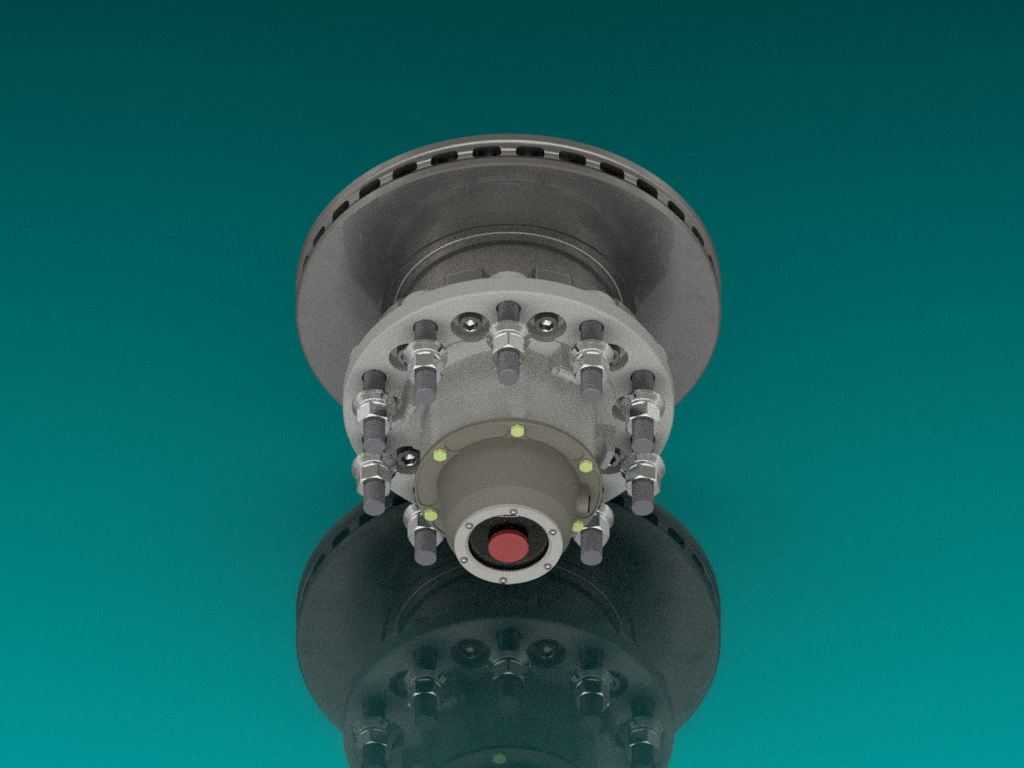

　　在商用车、重载挂车的底盘行走系统中，盘式制动器轮毂是承担车轮承载、制动力传递的核心集成部件，区别于传统鼓式制动结构的轮毂单元，这套集成结构将制动盘安装位、轮毂轴承承载位、轮辋连接法兰、制动卡钳安装基座做了一体化整合，在长途干线物流挂车、工程作业拖车的车轴上应用广泛，能有效缩短制动响应距离，降低长下坡路段制动热衰退风险，同时减少底盘轮端的零散零件数量，降低维保环节的拆装复杂度。从结构设计逻辑来看，这套轮毂采用了分体式装配基准设计，核心承载段为中空阶梯轴结构，内腔预留了轮毂轴承的安装腔体，可适配圆锥滚子轴承的压装需求，轴端设置了锁紧螺纹与密封端盖位，能避免行车过程中润滑脂泄漏、泥水侵入轴承滚道的问题。

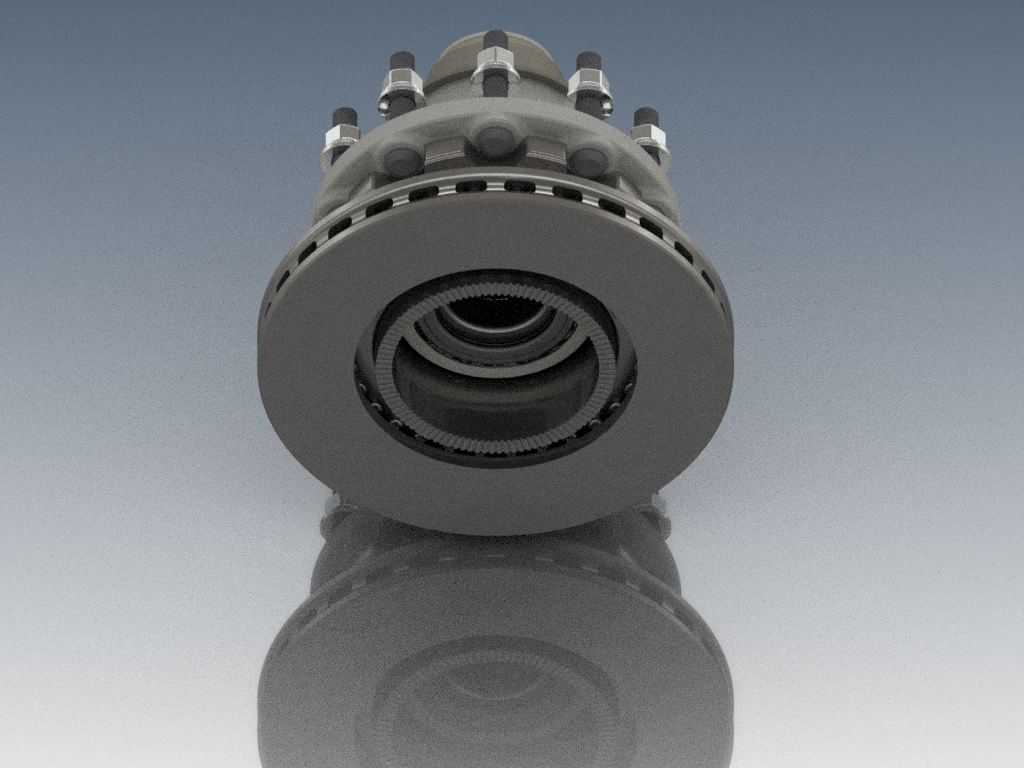

　　轮毂外侧的法兰盘采用圆周均布的螺栓孔设计，螺栓孔的位置度公差严格控制在0.1mm以内，既可以匹配标准商用车轮辋的安装孔距，也能通过螺栓预紧力将轮辋、制动盘与轮毂本体刚性连接，保证制动力矩从制动卡钳夹紧制动盘后，能直接通过轮毂传递到轮辋带动车轮减速，避免力矩传递过程中出现旷量。制动盘采用通风式结构设计，盘体内部设置了径向通风道，当车轮转动时，通风道可利用离心力将盘体内部的热空气甩出，配合外部气流带走制动过程中产生的摩擦热量，避免连续制动时盘体温度过高导致摩擦系数下降。制动盘与轮毂的连接面采用了止口定位结构，能保证制动盘与轮毂回转中心的同轴度，减少制动过程中制动盘的端面跳动量，降低高速制动时的方向盘抖动、制动踏板震脚问题。

　　卡钳安装位集成在轮毂的轴颈基座上，安装面的平面度公差控制在0.05mm以内，可适配浮动式卡钳的安装需求，卡钳的活塞轴线与制动盘摩擦面的垂直度经过设计校核，能保证制动片与制动盘完全贴合，避免偏磨问题。从安装边界来看，这套轮毂的轴向安装尺寸适配主流13吨级商用车车轴的轴头参数，轮毂的最大回转半径预留了足够的轮辋内部避让空间，不会与轮辋内壁、挡泥板支架产生运动干涉；轴端的密封结构采用双唇口油封设计，能适应-40℃到120℃的工作环境温度区间，满足高寒、高温地区的行车需求。在实际装车场景中，这套集成结构的轮端保养周期比传统鼓式轮毂提升40%以上，因为盘式制动的散热性能更好，轮毂轴承的工作温度更低，润滑脂的老化速度更慢，

　　能减少车辆进站维保的频次。设计过程中，针对重载工况下的轮毂强度问题，在轮毂法兰与轴颈的过渡位置做了圆弧过渡处理，避免应力集中导致的轮毂断裂问题，同时通过有限元分析对轮毂的壁厚做了优化，在保证承载能力满足13吨轴荷要求的前提下，尽可能降低轮毂的自重，减少车辆的簧下质量，提升行驶平顺性。制动盘的摩擦面预留了均匀的磨损余量，当摩擦面磨损到极限厚度时，可单独更换制动盘，无需更换整个轮毂单元，降低后期维保成本。在制动管路布置层面，轮毂周边预留了制动气室、调整臂的安装空间，适配常规商用车的气压制动系统管路走向，不会出现管路与运动部件干涉磨损的问题。对于拖车类车型而言，这套轮毂结构还可兼容ABS轮速传感器的安装，在轮毂的对应位置预留了传感器安装孔与齿圈安装位，能匹配防抱死制动系统的信号采集需求，提升湿滑路面的制动安全性。
