拖车空气制动系统辅助储气装置结构

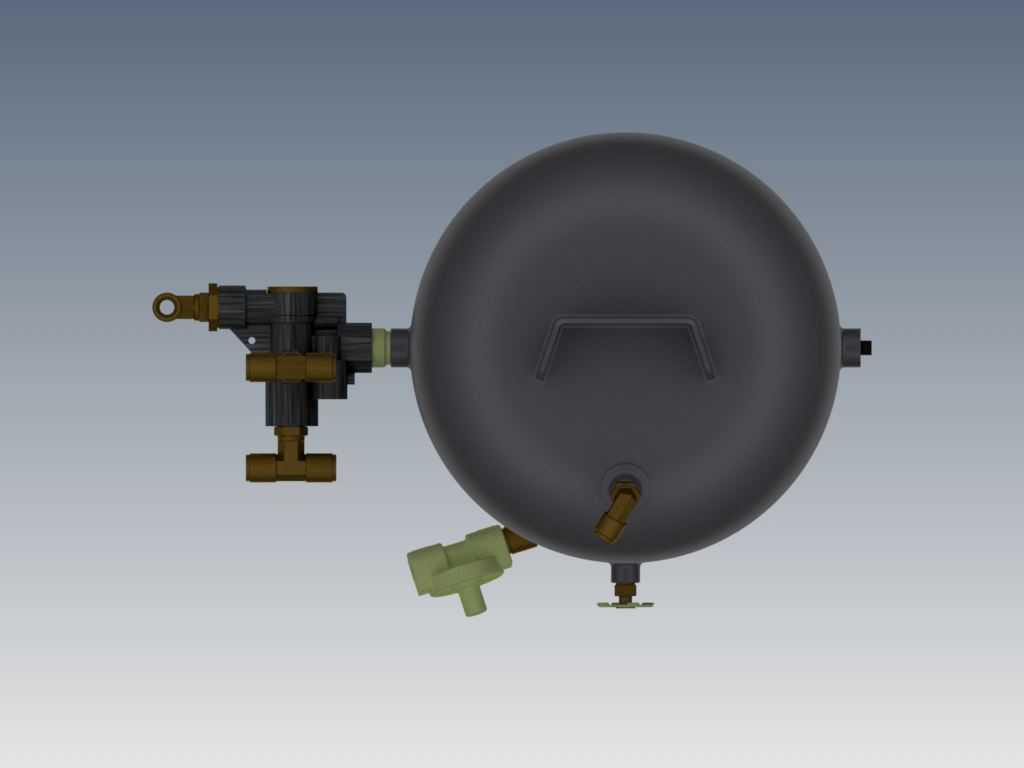

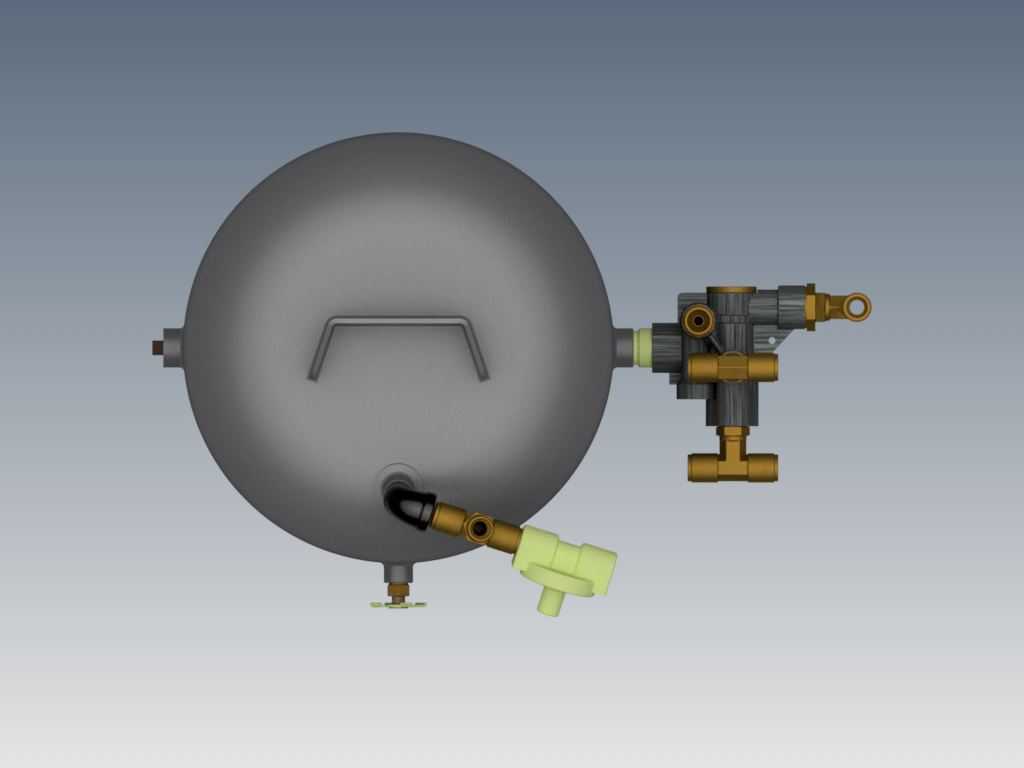

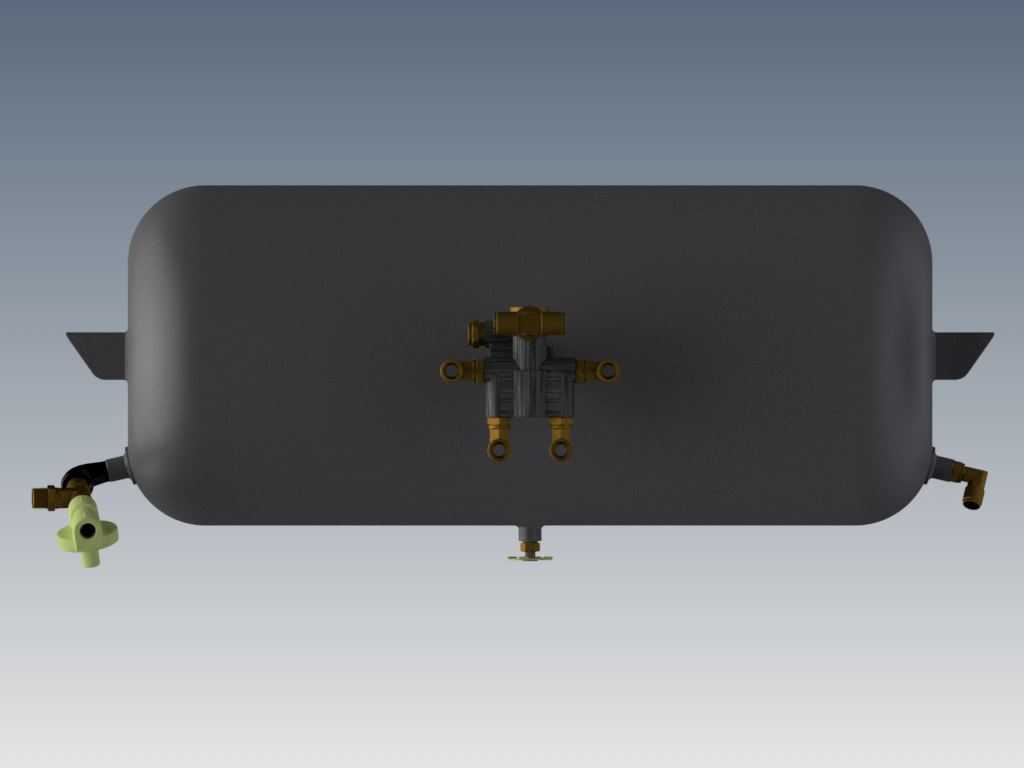

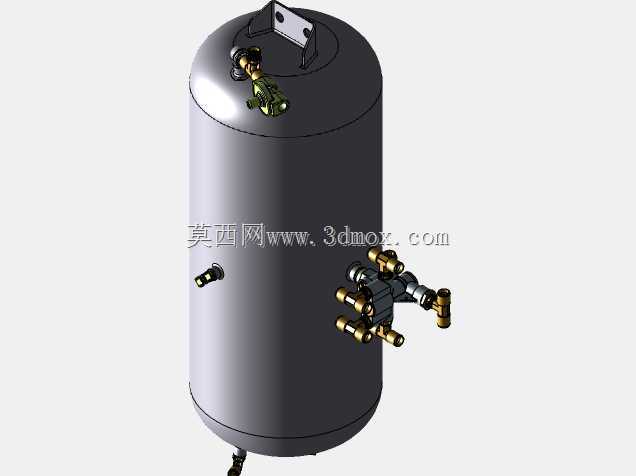

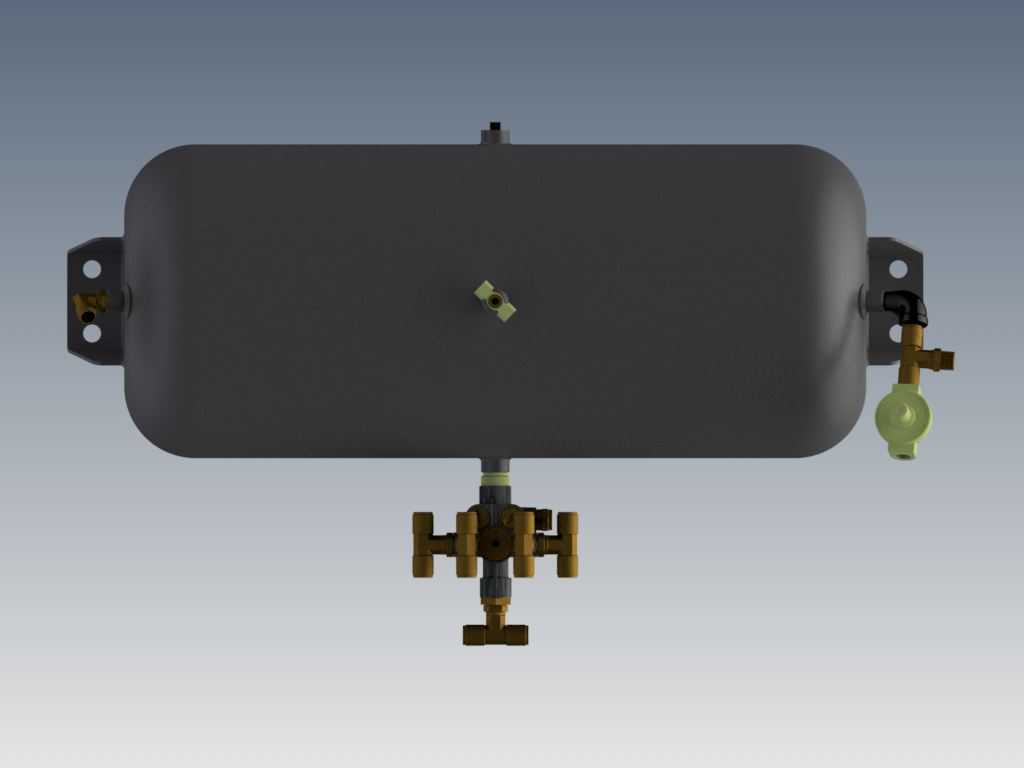

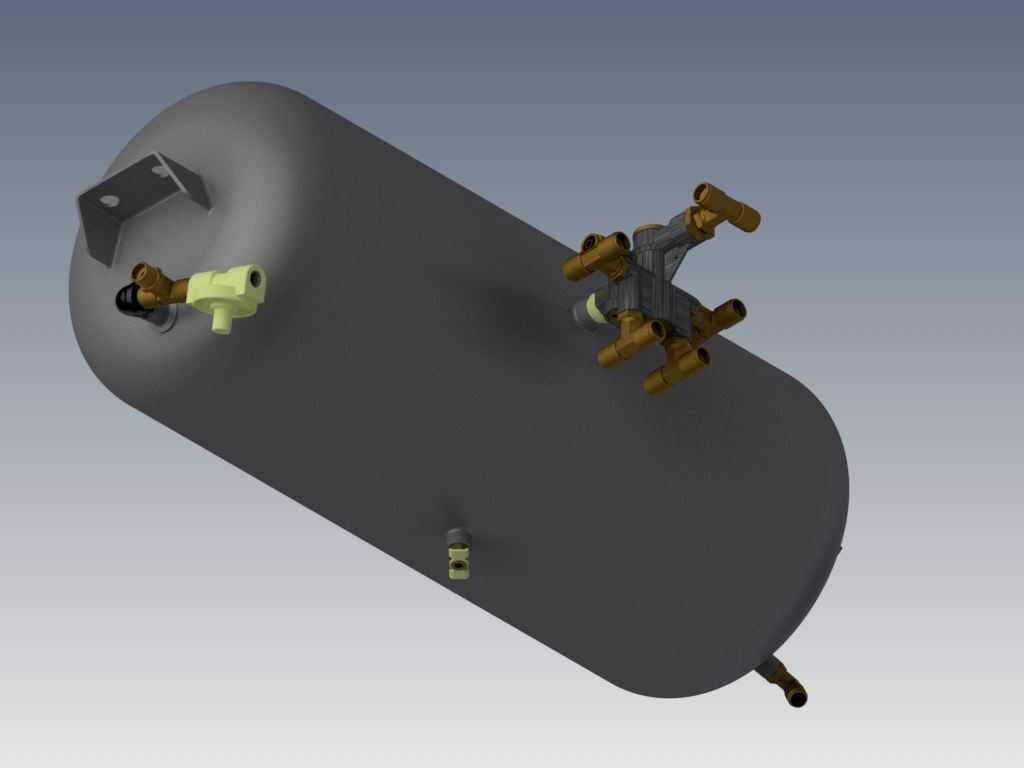

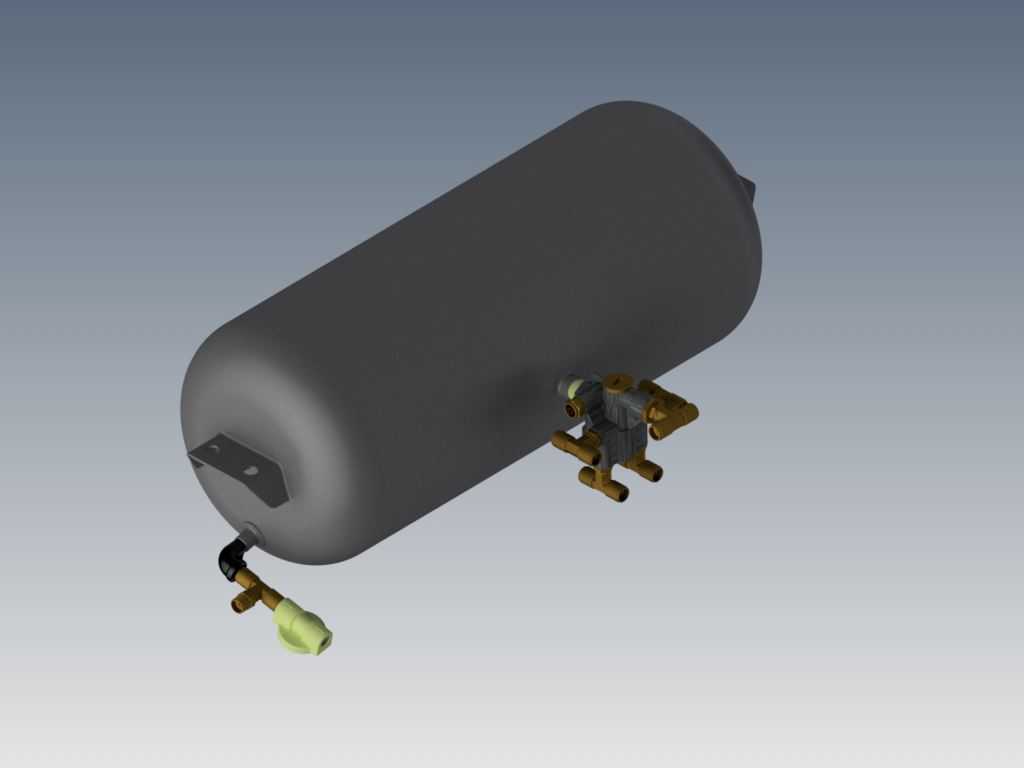

在公路货运拖挂车辆的气制动回路设计中，辅助储气装置是保障制动响应可靠性的核心部件之一，不同于主储气罐承担整车气源储备的功能，这类布置在挂车端靠近制动阀组的小型储气单元，主要作用是缩短制动气路的压力建立时间，抵消长管路传输带来的压力迟滞，尤其在多轴挂车、长轴距拖挂列车的制动场景下，靠近制动执行端的储气单元能让各轮轴制动分泵的动作同步性提升30%以上，避免因管路压降导致的制动力分配不均、制动滞后等安全隐患。从结构设计来看，该装置采用卧式圆柱形罐体作为压力承载主体，罐体两端采用旋压封头等强度结构，额定工作压力匹配常规商用车气制动系统的0.7-0.8MPa工作区间，罐体侧壁预留的安装支架采用折弯钢板焊接结构，支架上的长圆形安装孔可适配不同车架纵梁的安装孔位偏差，降低整车装配时的对位难度，安装孔位的中心距设计参考了主流挂车车架的纵梁宽度参数，可直接通过U型螺栓或连接支架固定在车架纵梁侧面，不需要额外改制车架结构。罐体端部集成的阀组安装座采用机加工平面密封结构，避免了外接管路过多带来的泄漏点，集成在罐体上的阀组包含单向进气接口、多路制动输出接口以及排污阀接口，其中单向阀直接连通主供气管路，在主回路气压充足时自动向辅助罐内充压，当主回路压力出现波动或制动操作导致管路压力下降时，罐内储存的压缩空气可直接通过输出接口向相邻的制动分泵供气，不需要等待主储气罐的长距离压力传输。罐体底部布置的排污阀采用快插式结构，可定期排出罐内积存的冷凝水与油污，避免杂质进入制动阀件导致的阀芯卡滞、密封失效问题，排污阀的操作位置预留了足够的手部操作空间，日常维保不需要拆解周边其他管路部件。在三维建模过程中，罐体的壁厚参数参考了压力容器设计规范中对应容积、压力等级的最小壁厚要求，同时预留了足够的腐蚀裕量，适配挂车常年在户外、多尘、高湿环境下的使用需求，阀组与罐体的连接接口采用标准管螺纹规格，可直接匹配市面上通用的商用车气制动管路接头，不需要定制非标连接件。安装边界方面，该装置的整体径向尺寸控制在常规挂车车架与货箱底板之间的间隙范围内，安装后不会与货箱底部的横梁、悬挂部件产生运动干涉，罐体轴向长度根据单轴或双轴挂车的制动气路需求做了适配，阀组的接口朝向可根据整车布置需求调整安装角度，避免与周边的线束、其他管路产生交叉干涉。在实际装车验证场景中，这类辅助储气装置可有效降低频繁制动时的气压波动幅度，在山区长下坡路段连续制动的工况下，靠近轮端的储气储备能保证每次制动操作都有足够的压力驱动制动分泵，不会因为连续制动导致的气压不足出现制动疲软问题，同时集成化的阀组设计减少了管路接头数量，从结构上降低了气路泄漏的故障概率，相比传统分散布置的储气罐与独立阀组结构，整体装配工时可缩短40%左右，后期维保的故障排查难度也更低。建模过程中对罐体内部的流道做了简化处理，重点还原了外部安装接口、支架结构、阀组的装配位置关系，可直接用于整车布置的干涉检查、制动系统的气路原理仿真以及装配工艺的模拟验证，结构细节上还原了支架的焊接倒角、阀组的接头外形、排污阀的操作手柄结构，保证模型在用于装配演示时的辨识度，安装孔位的尺寸、接口的螺纹规格都按照实际量产部件的参数建模，可直接导出二维工程图用于生产参考。
