30K空气行驶用拖车提升轴结构设计

　　在重载拖挂运输领域，空气悬架配套的提升轴结构一直是兼顾空载经济性与重载承载能力的核心部件，本次呈现的30K规格空气行驶提升轴总成，主要适配额定载荷30000磅级的拖挂类作业车辆，常见于工程物料转运拖车、厂区重载移运挂车、多轴货运挂车上使用。日常作业场景中，当拖车处于空载或轻载状态时，可通过气路控制系统驱动该提升轴动作，将对应车轴抬升脱离行驶路面，减少不必要的轮胎磨损与行驶阻力，降低燃油或动力消耗；当重载工况下需要额外承载能力时，将提升轴降下接入承载序列，配合主车轴共同分担载荷，满足重载行驶的轴荷法规要求与承载安全需求。

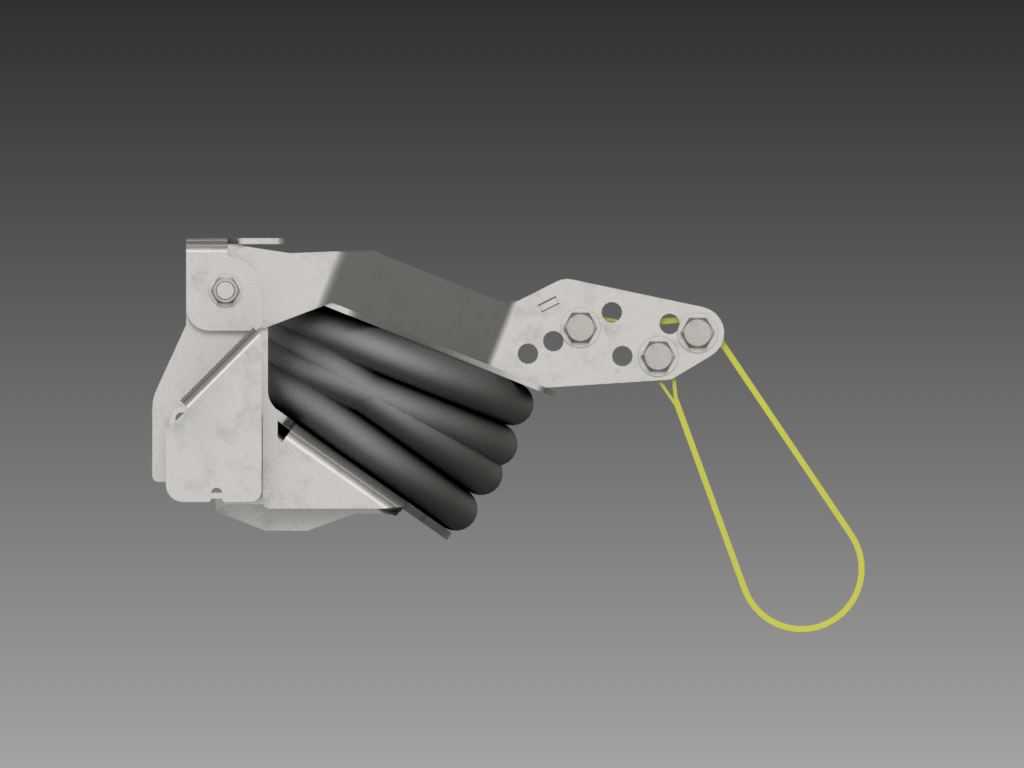

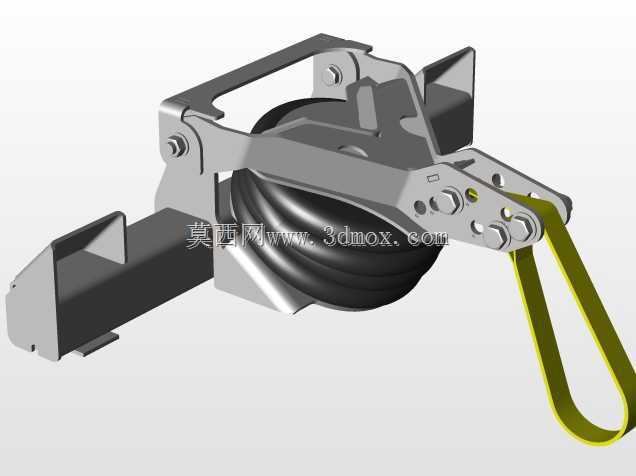

　　从结构设计思路来看，这套提升轴总成采用了集成式的机械锁止与气囊驱动结合的方案，主体承载支架采用高强度钢板冲压焊接成型，兼顾结构刚性与轻量化需求，铰接点位全部配置耐磨衬套与密封结构，适应户外多尘、颠簸的作业环境，避免铰接位早期磨损松旷。核心的提升执行单元采用多层波纹式空气弹簧作为动力输出部件，相比传统螺旋弹簧提升结构，空气弹簧的力值输出更线性，可通过气压调节适配不同载荷下的提升力需求，同时能在行驶过程中提供额外的缓冲减震效果，减少提升轴回落承载时的冲击载荷。

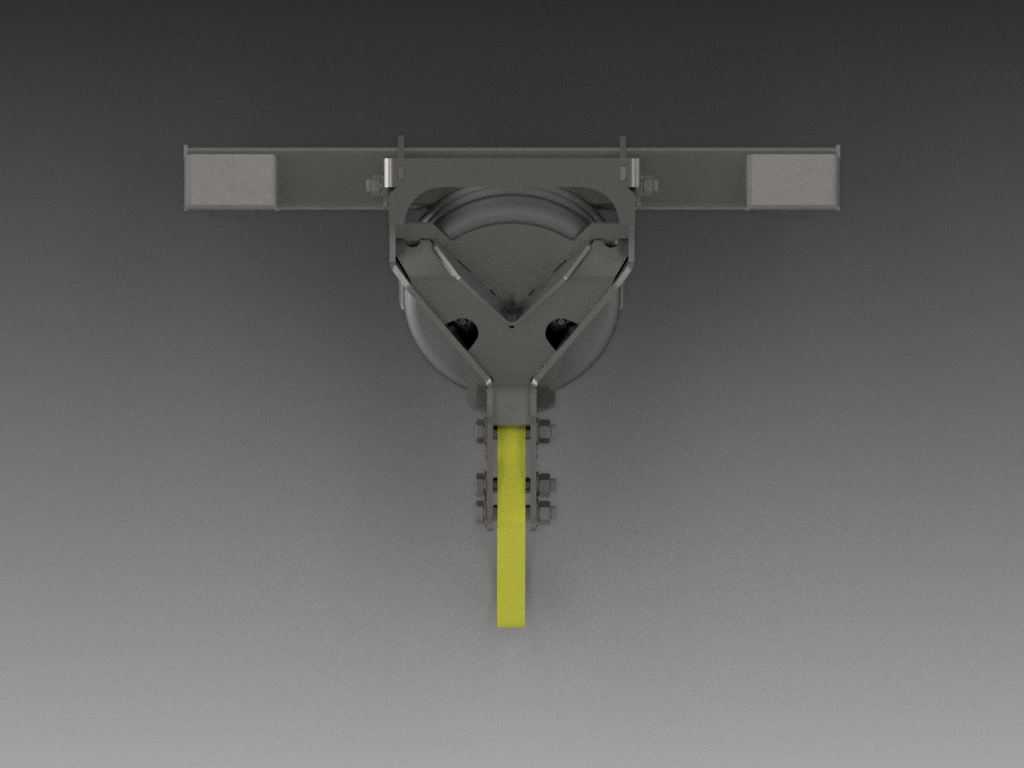

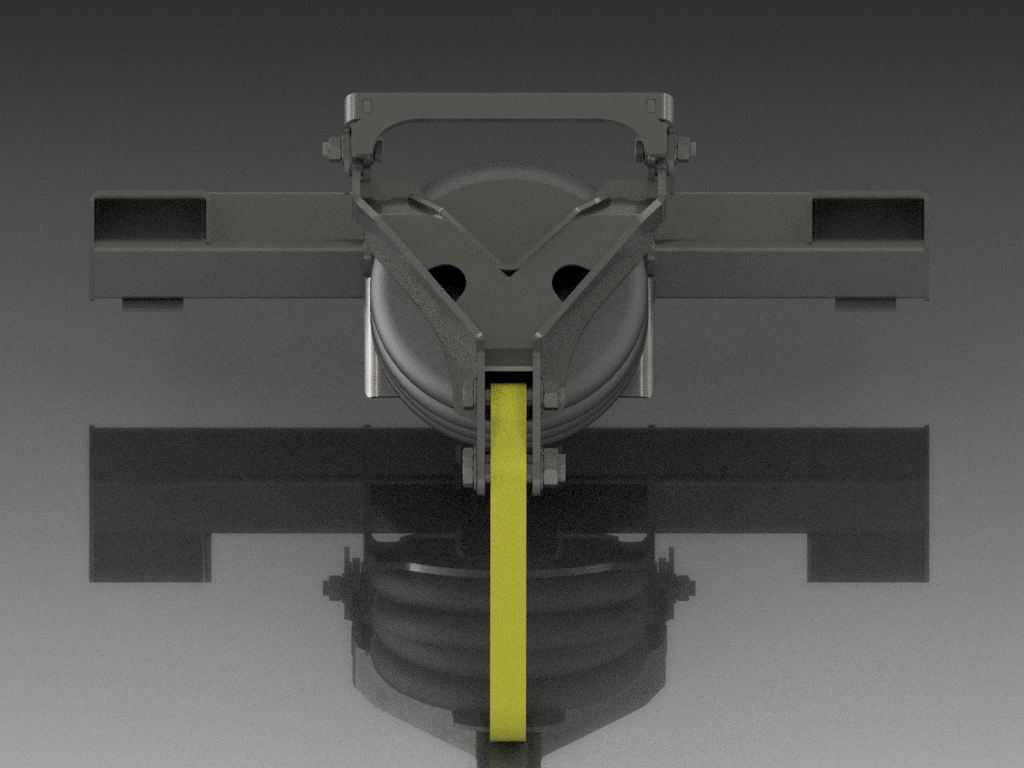

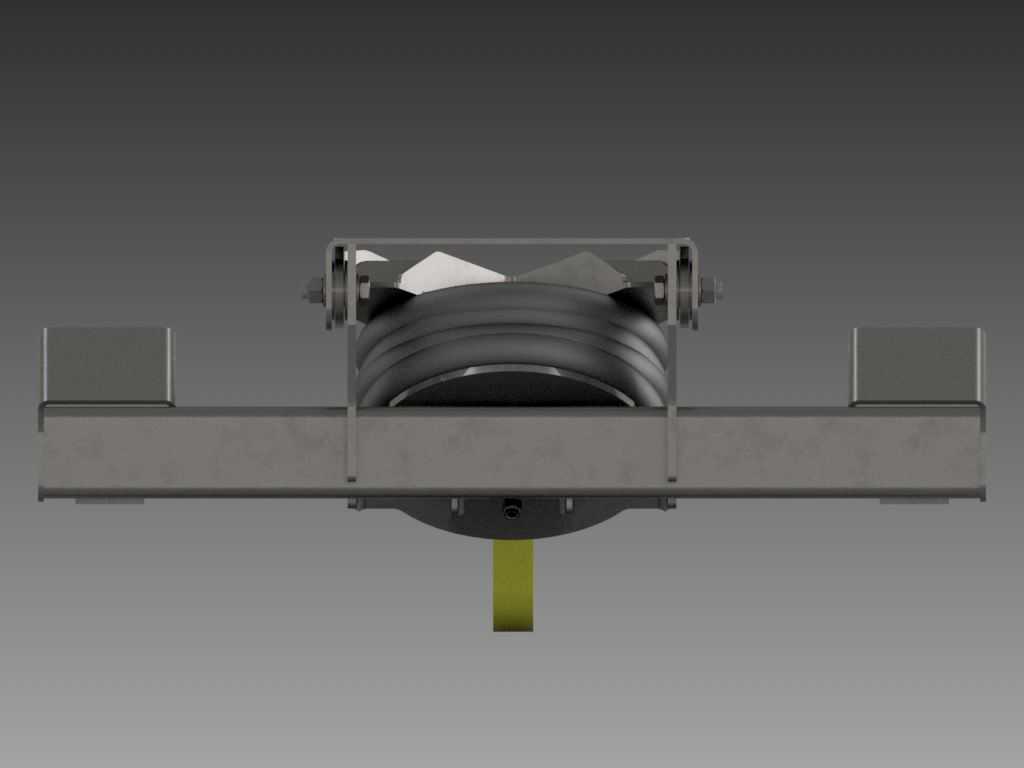

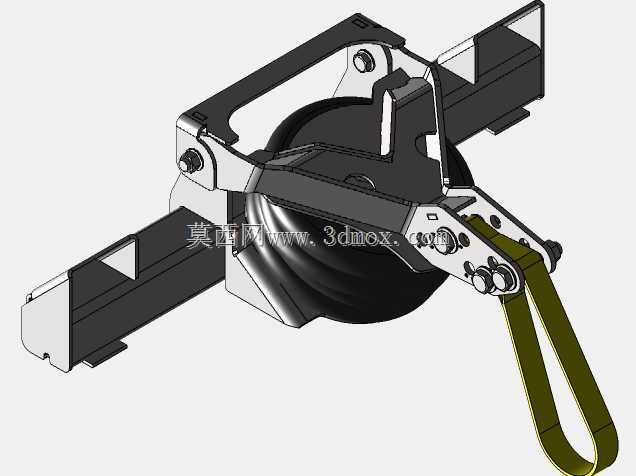

　　结构布局上，两侧的安装支腿直接对应拖车车架的纵梁安装位，安装孔位采用等间距标准化排布，适配主流重载拖车的车架安装尺寸，横向跨距匹配常规双胎并装的轮距要求，不需要额外改制车架即可完成装配。锁止机构采用机械式棘爪锁止设计，当提升轴抬升到最高位时，棘爪自动卡入对应限位槽，即使气路出现泄压故障，也能可靠保持抬升状态，避免行驶过程中轴体意外下落引发安全事故；当需要降下轴体时，气路先给气囊小幅充压抵消锁止受力，解锁棘爪后再缓慢排气实现轴体平稳下落，整个动作过程无刚性冲击。

　　从安装边界来看，该提升轴总成的垂向抬升行程满足常规非铺装路面的通过性要求，抬升后轴体最低点与地面的间隙足够应对工地、厂区内的凸起路况，不会出现刮蹭地面的问题；横向结构避开了刹车气室、轮毂制动单元的安装空间，可兼容鼓式、盘式两种主流制动结构的配套安装，不需要对原有车轴的制动系统做额外改动。轴体连接位采用标准化的法兰接口，可直接匹配对应吨位的常规挂车车轴，通用性较强，降低了配套选型的适配成本。

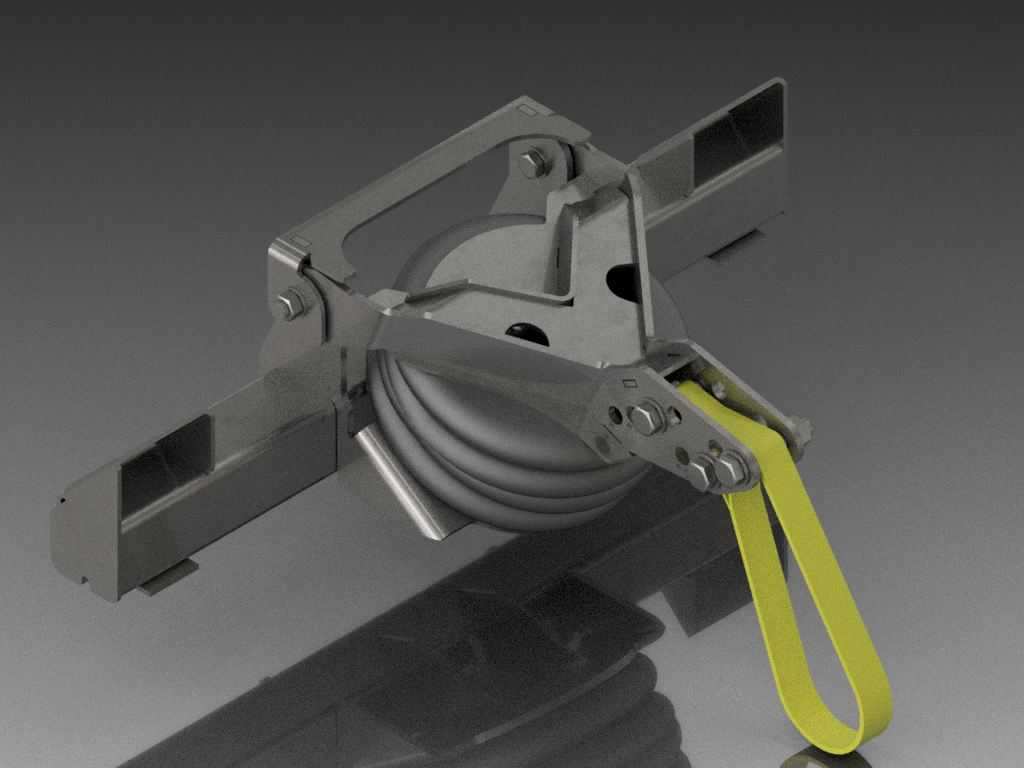

　　细节设计上，所有外露的金属结构件都做了电泳防锈处理，铰接销轴采用表面淬火处理提升耐磨性能，气路接口采用标准快插式接口，方便现场装配与后期维护更换。配套的黄色拉带为应急手动释放部件，当气路系统完全失压无法正常动作时，可通过拉动该拉带手动解锁锁止机构，实现应急状态下的轴体升降操作，满足故障场景下的应急处置需求。整套结构的受力路径经过多轮仿真优化，在满载冲击工况下，各铰接点与承载支架的应力分布均匀，无明显应力集中区域，可满足长期重载颠簸工况下的使用寿命要求。
