商品拖车活动地板驱动替代结构设计

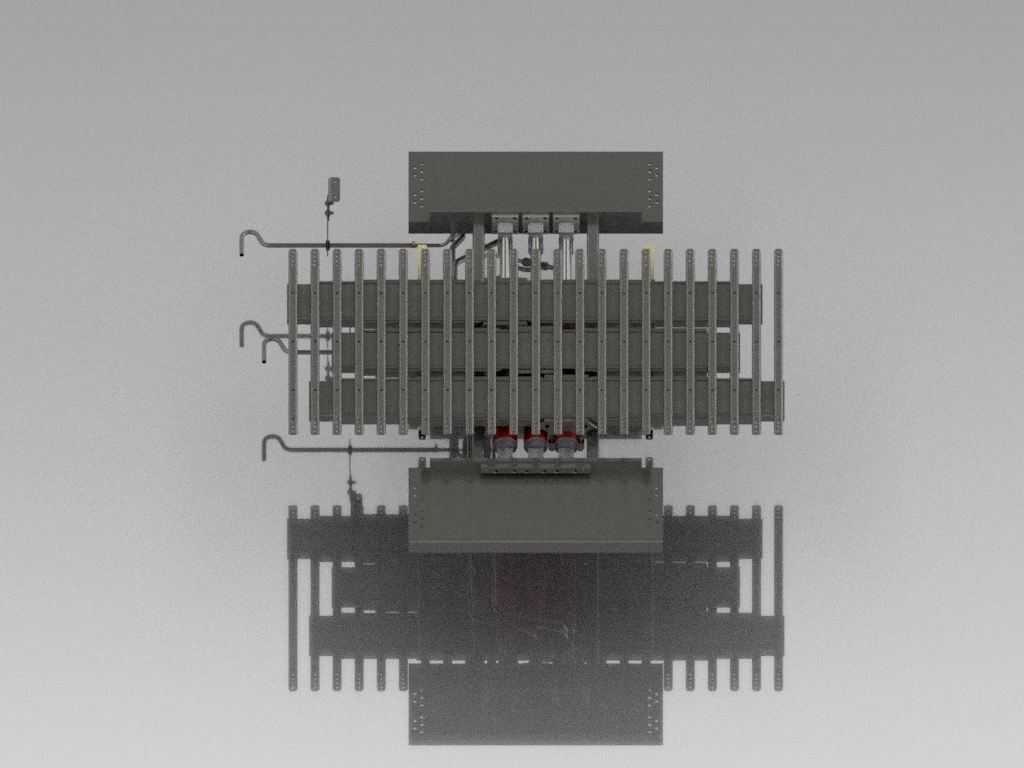

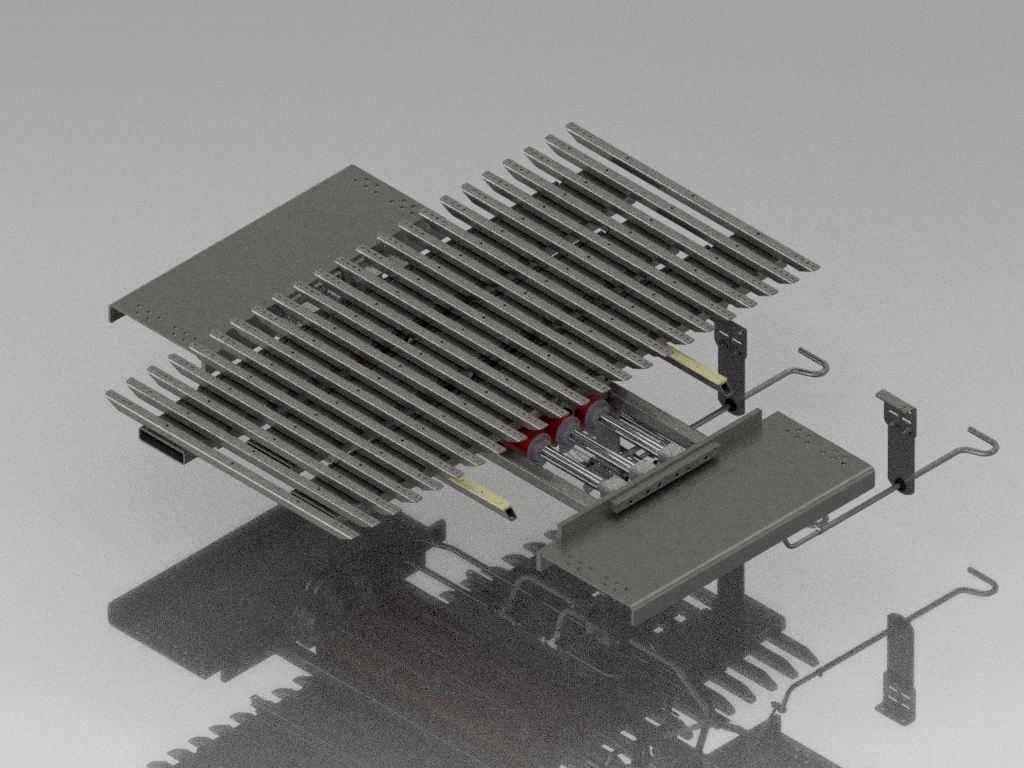

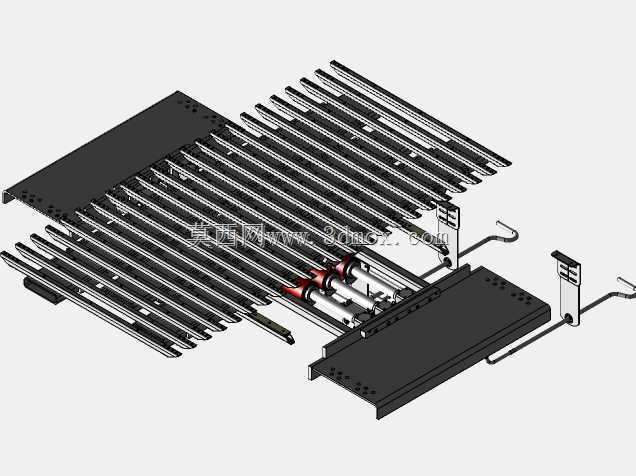

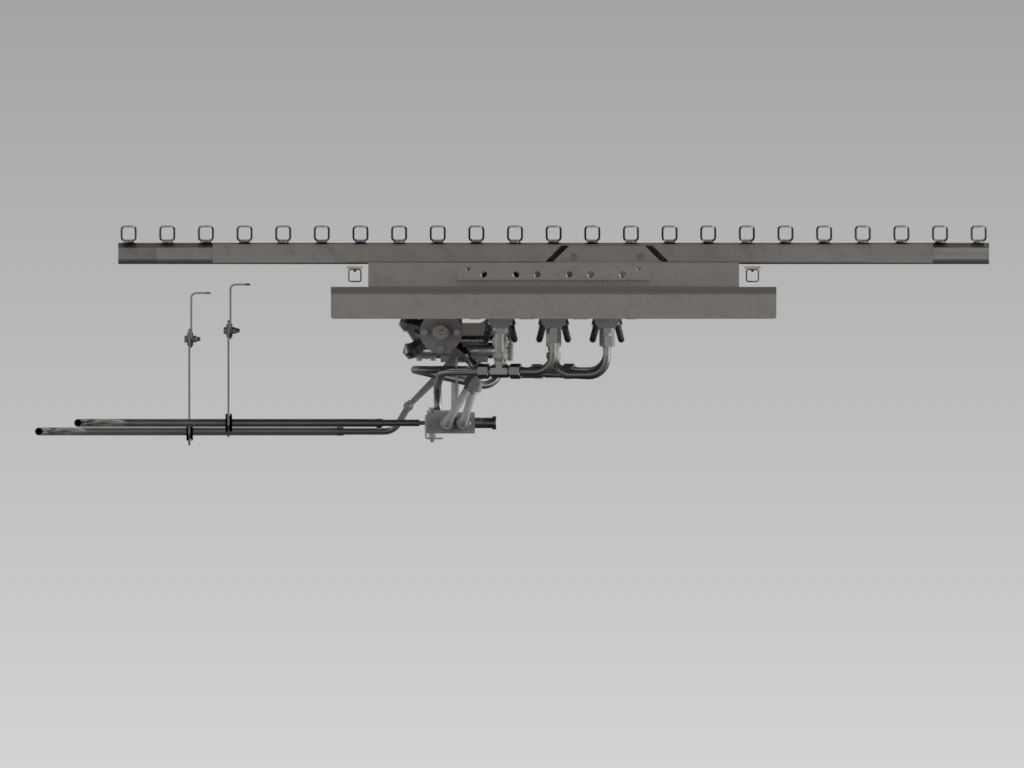

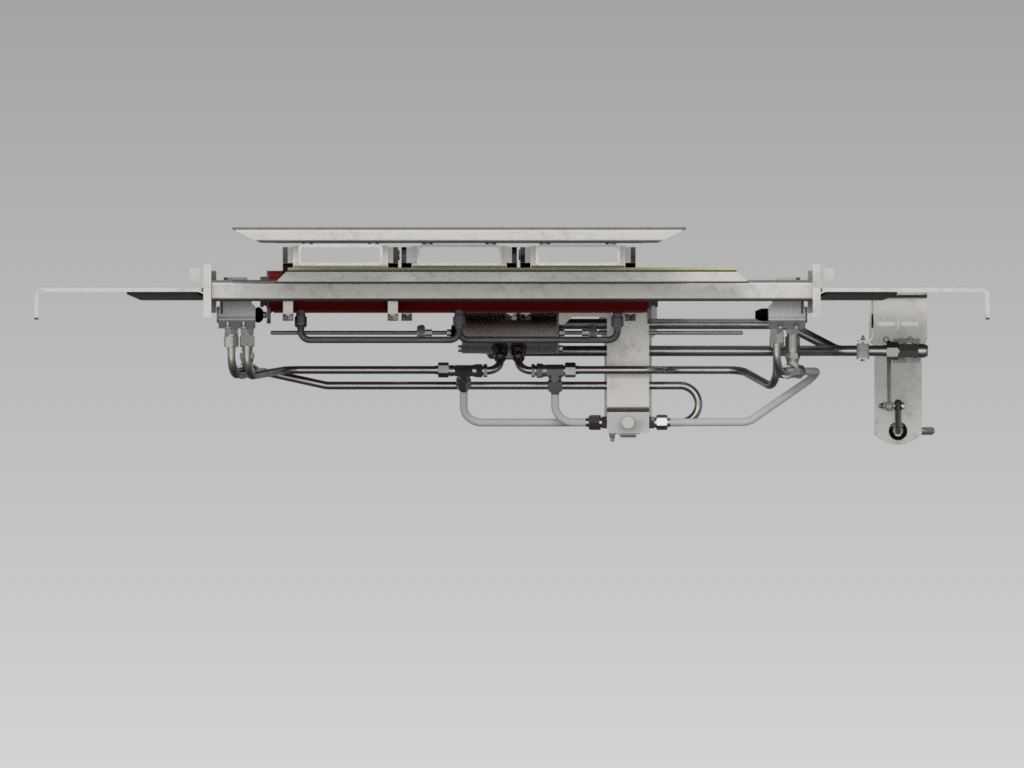

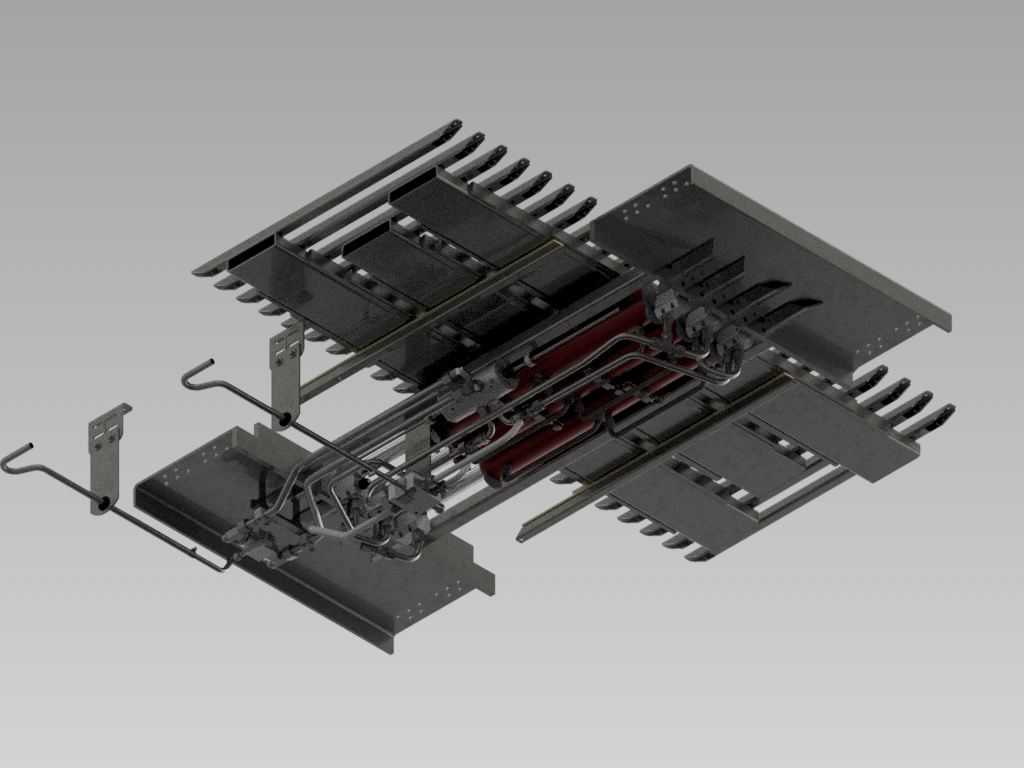

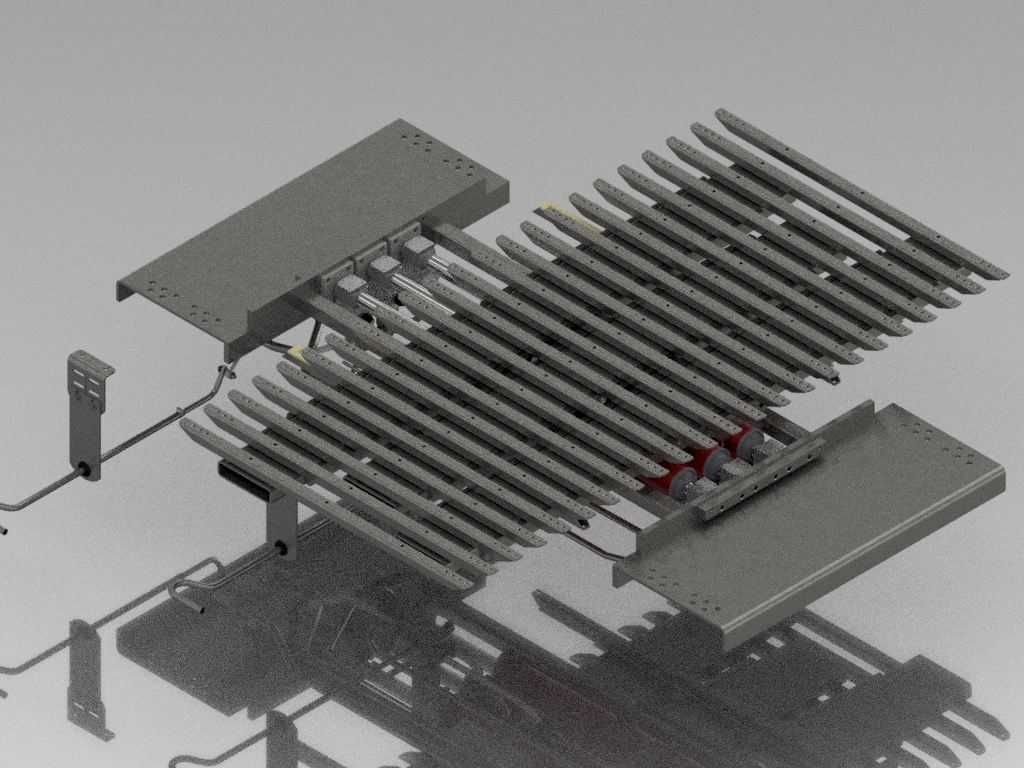

在商超仓储、厂区短途物料转运场景中，商品拖车是散件、箱装货物周转的核心载具，传统拖车多依赖人工拖拽或固定底板承载，装卸货时需要人员反复进出车厢整理货物，劳动强度大且转运效率偏低，活动地板驱动装置的出现，正是为了解决这一实际作业痛点。这套替代结构的核心逻辑，是通过栅格式活动板组的往复错动，实现承载面上货物的自动平移输送，无需额外配置外置输送线，就能完成拖车货台区域的货物自动装卸对位，适配箱装日化、袋装快消、规整五金件等多种常规周转货物的转运需求。从结构组成来看，整套装置分为承载栅板组、动力传动组件、侧边导向限位件、端部挂接固定座几个核心部分，承载栅板采用多根平行排布的高强度金属条拼接，单根栅条的截面做了圆角过渡处理，避免剐蹭货物外包装，相邻栅条之间预留均匀间隙，既可以减少栅板往复运动时的摩擦阻力，也能让货物碎屑、灰尘从间隙掉落，避免卡滞影响传动顺畅性。设计过程中优先考虑了安装边界的适配性，整套驱动装置的整体外轮廓与常规商品拖车的货台内尺寸匹配，底部安装孔位采用通用化间距设计，不需要对原有拖车的底盘框架做大规模切割改造，只需要通过螺栓固定就能完成替换安装，侧边的导向件采用嵌入式安装结构，不会突出货台平面，避免影响货物的平铺摆放，也不会在装卸货时剐蹭作业人员的衣物或工具。传动部分采用曲柄滑块式的传动逻辑，动力输入后带动多组栅板做交替的前后往复运动，通过相邻栅板的差速位移，带动放置在栅板上的货物沿着预设方向缓慢移动，整个运动过程的行程控制在合理范围内，不会出现栅板脱出导向槽的问题，同时传动副之间预留了润滑脂存储槽，日常维护只需要定期补充润滑脂就能保证长期运行顺畅，不需要频繁拆解更换易损件。端部的挂接结构做了加强处理，既可以适配拖车与牵引车头的连接定位，也能作为活动地板的端部限位，避免货物在输送过程中从货台端部滑落，侧边的挂钩式固定件可以配合绑带使用，在长距离转运时固定货物，防止运输颠簸导致货物倾倒。在结构强度校核阶段，针对单根栅条的承载能力做了有限元验证，确保在额定承载下栅条的变形量控制在允许范围内，不会因为长期承载出现弯曲变形导致栅板卡滞，整套装置的自重控制在合理区间，不会过度增加拖车的整备质量，避免影响拖车的额定有效载荷。不同于外置的装卸输送设备，这套集成在拖车货台上的活动地板驱动结构，不需要额外占用仓储场地的空间，拖车行驶到装卸货位后，直接启动驱动装置就能将货物逐步输送到货台边缘，作业人员只需要在货台边接货即可，不需要反复弯腰进入车厢深处搬取货物，尤其适合狭窄通道内的货物周转作业，在多层仓储楼的货梯对接场景中，也能快速完成货物的平移对位，减少拖车在货梯口的停留时间，提升整体周转效率。栅板表面做了防滑处理，在输送纸箱、编织袋等常见包装的货物时，不会出现打滑空移的问题，同时栅板的间隙尺寸经过反复验证，不会卡入常规周转箱的边角，也不会让小型零件掉落至下方传动区域，日常清理只需要用高压气枪吹扫间隙就能完成维护，操作十分简便。整套结构的运动部件都做了安全防护设计，传动区域设置了封闭的护板，避免作业人员误触运动部件造成伤害，也能防止杂物卷入传动机构造成故障，适配厂区、仓储等多种复杂作业环境的使用要求。
