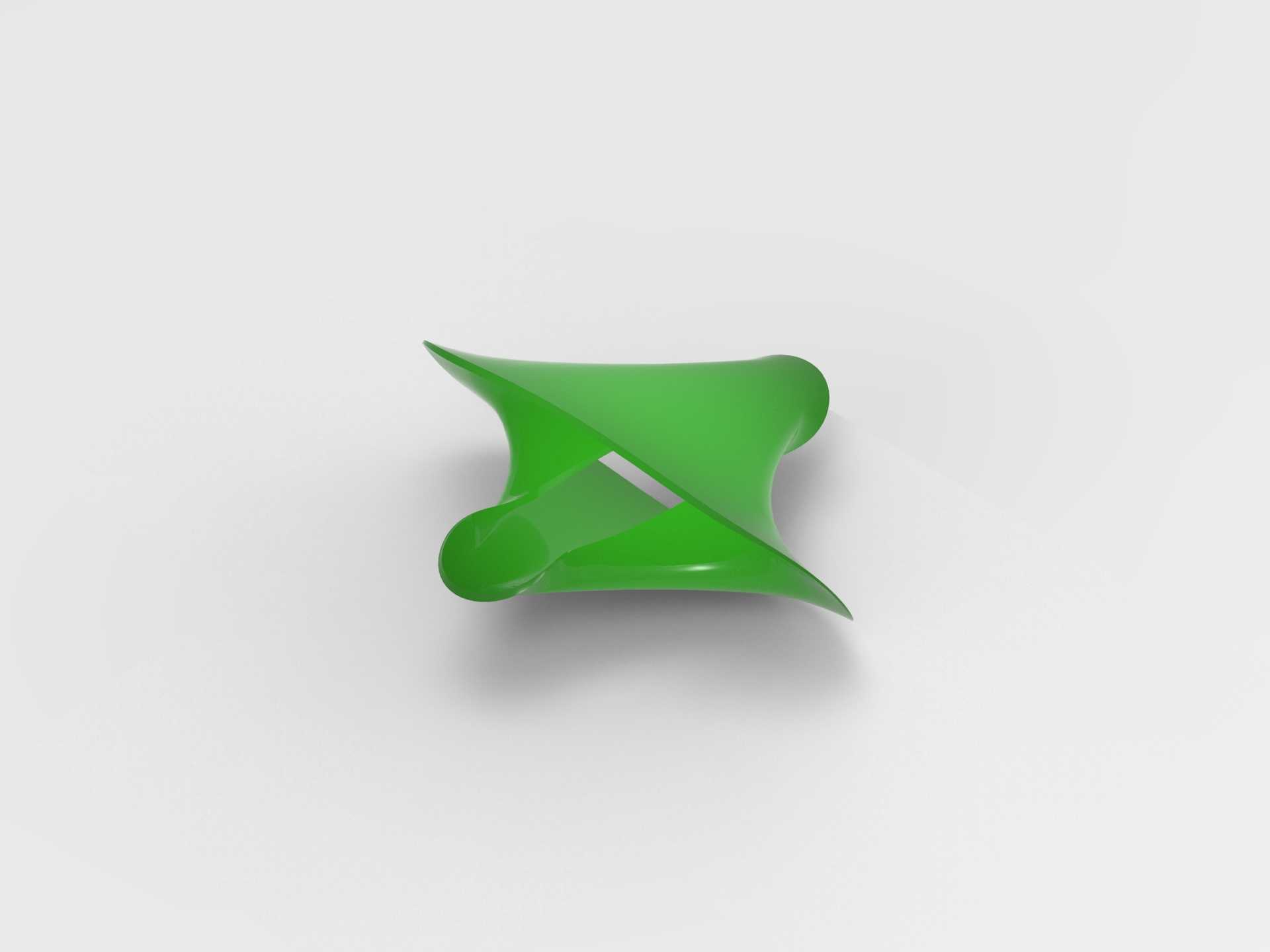

创意曲面异形乱石造型结构件

项目分类:机械图纸 发布时间:2021-10-29 ID:346593
  • 创意曲面异形乱石造型结构件
  • 创意曲面异形乱石造型结构件
  • 创意曲面异形乱石造型结构件

在工业造型设计与非标结构件开发场景中,这类曲面异形结构件常被用作设备外观装饰件、工装定位支撑块、文创产品结构基体,或是流体力学测试中的扰流试样,其非规则曲面的设计逻辑完全跳出了传统机加工件的方正构型思路,更多服务于外观辨识度、特殊接触面贴合需求或是特定流场扰动要求。从结构特性来看,该构件采用四向延伸的曲面收边设计,四个端部做了圆润的弧面过渡,不存在尖锐的直角棱边,既能够避免安装使用过程中划伤操作人员,也能在作为支撑接触件时分散接触应力,减少局部应力集中导致的结构变形。中心区域的内凹曲面与外凸弧面形成连续的G2曲率过渡,整个外表面没有曲率突变的折角,不管是采用注塑成型、3D打印还是五轴铣削加工,都能保证走刀路径的连续性,减少加工过程中的抬刀次数,降低表面后续抛光处理的工作量。设计这类异形曲面结构时,首先要确定四个延伸端的相对位置基准,以构件的重心作为坐标原点建立建模坐标系,四个端点分别位于四个象限的对称位置,保证整体结构的静平衡,避免作为运动部件附件时出现偏载力矩。曲面构建过程中需要先勾勒出四条主曲率控制线,再通过边界混合或者网格曲面命令生成连续的外表面,过程中要反复校验曲面的高斯曲率分布,避免出现局部曲率反向导致的成型缺陷,尤其是在四个端部的收边位置,要控制曲面的收敛角度,避免出现收敛过急导致的局部壁厚不均。从安装边界来看,这类构件的安装基准通常设置在中心内凹区域的平面上,可根据实际使用需求在中心位置加工沉头安装孔,安装孔的位置要避开曲面的壁厚薄弱区,保证安装后紧固件的压紧力能够均匀传递到整个构件上,不会因为局部压紧导致曲面变形。构件的整体外轮廓尺寸可根据适配场景缩放,作为小型设备装饰件时可将外接圆直径控制在50-100mm区间,作为大型工装支撑块时可放大至300-500mm,缩放过程中要同步调整壁厚,保证不同尺寸下的结构强度满足使用要求,小型件壁厚控制在2-3mm即可满足注塑成型要求,大型承重支撑件则需要将壁厚提升至8-15mm,必要时可在内部设置加强筋结构,在不增加过多重量的前提下提升整体抗弯折性能。在实际应用中,这类曲面结构如果用作设备外观件,表面可做烤漆、电镀或者喷砂处理,连续的曲面能够更好地呈现表面处理的质感,提升设备整体的外观精致度;如果用作流体扰流件,光滑的连续曲面能够减少流体经过时的阻力,避免出现紊流导致的额外能耗,曲面的弧度参数可根据实际流场测试结果调整,通过改变四个延伸端的翘起角度来调整扰流的方向和强度;如果用作定位支撑块,圆润的端部弧面能够更好地贴合被支撑工件的异形表面,相比传统的平面支撑块,能够增加接触面积,减少支撑过程中对工件表面的压伤,尤其适合薄壁件、外观件的加工工装定位场景。建模过程中还要注意拔模角度的设置,若采用模具成型工艺,所有沿开模方向的曲面都要设置不小于1度的拔模斜度,避免脱模时出现表面拉伤;若采用五轴加工工艺,则要提前规划好刀具的避让角度,保证刀具能够完整加工到所有曲面区域,不会出现加工死角。另外这类对称异形结构的壁厚要保持均匀,避免出现局部壁厚差过大导致的成型收缩不均,尤其是在曲面交汇的中心区域,要做适当的减胶处理,防止成型时出现缩痕影响外观和尺寸精度。
