带防滑纹路的空心橡胶握持手柄结构

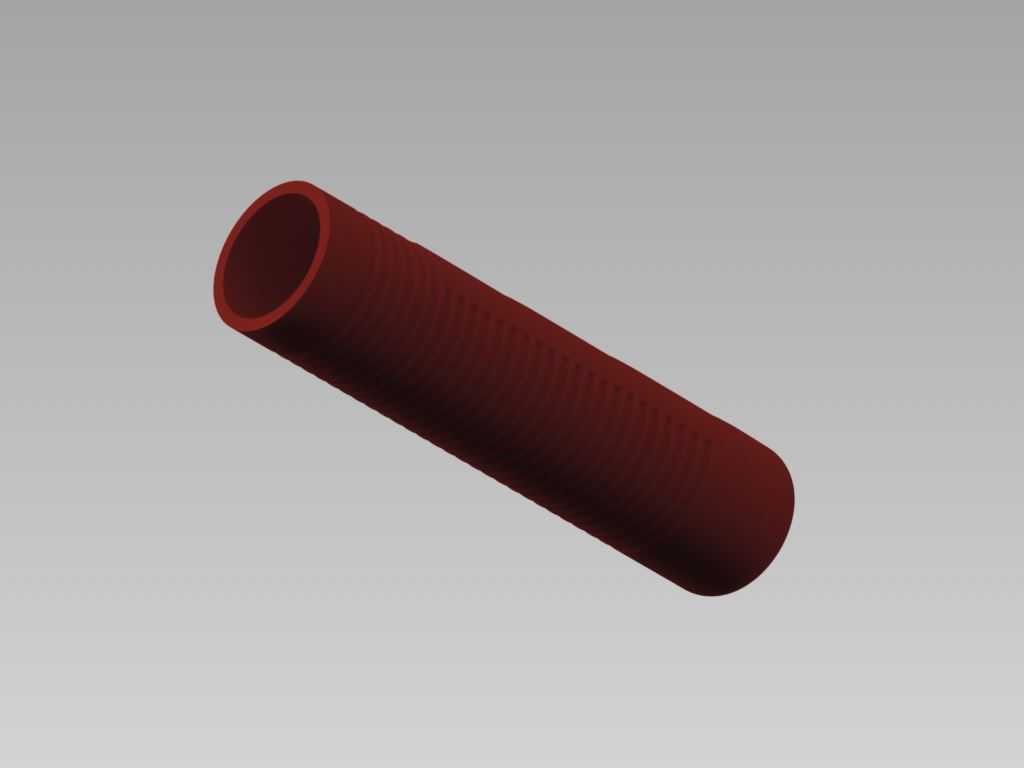

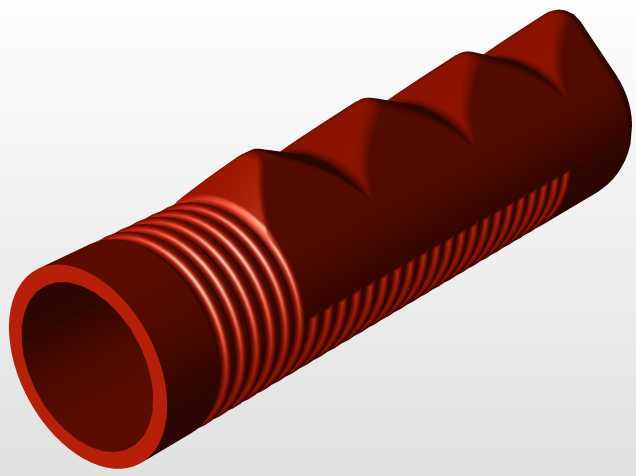

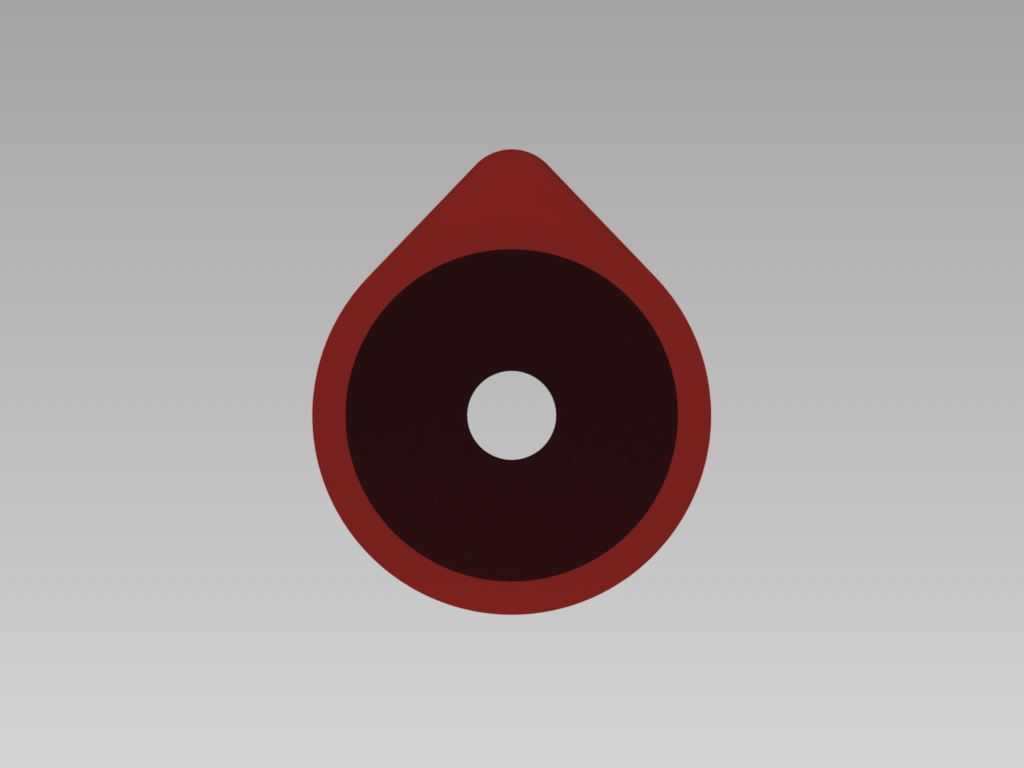

这类橡胶手柄在手动工具、小型操作杆、健身器材、家用器具的握持端应用十分广泛，核心作用是在操作者手部与硬质基材之间形成缓冲、防滑的接触界面，避免金属或硬质塑料基材直接接触手部带来的硌伤、打滑问题，同时能在一定程度上隔绝低温、静电传递，提升长时间操作的舒适度。从结构设计来看，这款手柄采用一端开口的空心套状结构，开口端内壁设置多圈环形凸筋，安装时可以直接套在对应直径的金属或硬质塑料杆端，内壁的环形筋条一方面能在套装时产生过盈抱紧力，避免手柄在频繁推拉、扭转操作时出现轴向窜动或周向打滑，另一方面也能抵消橡胶材料长期使用后的老化松弛，延长手柄的有效使用寿命。

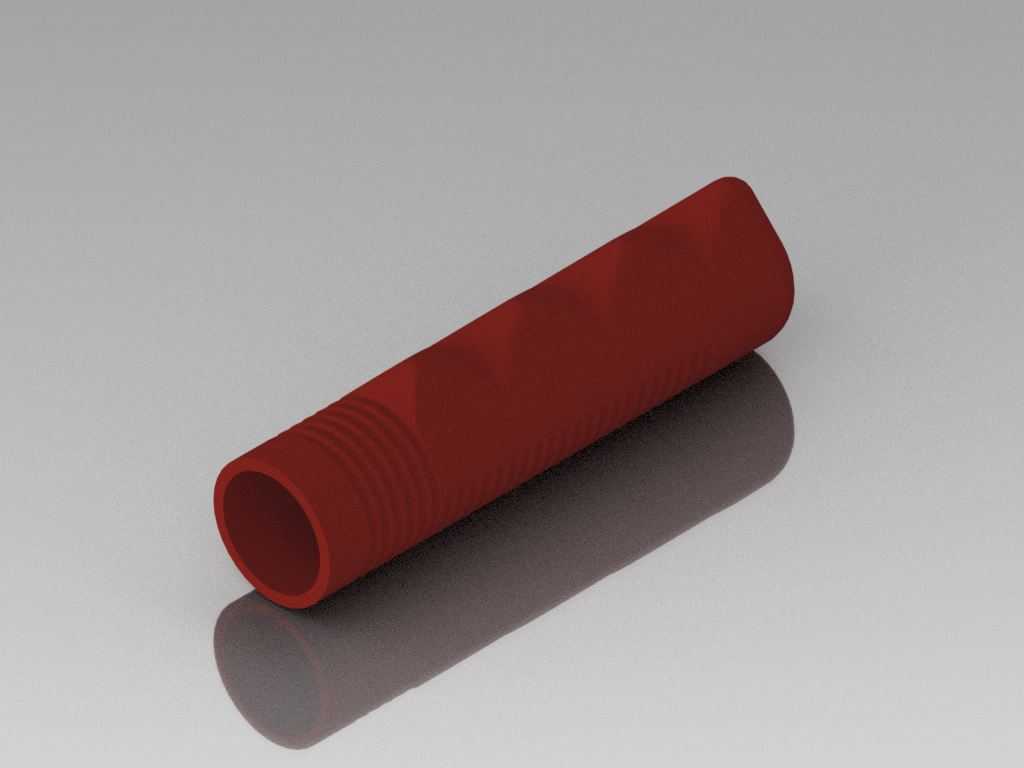

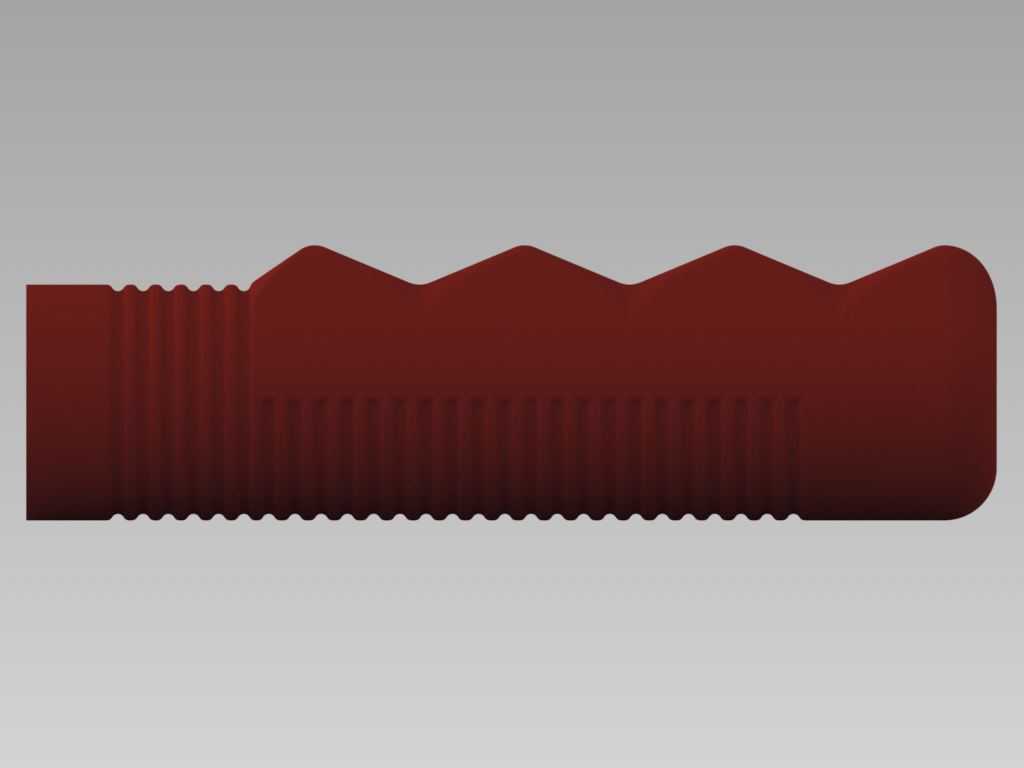

手柄外表面并非光滑圆柱面，靠近封闭端的区域设置了多道周向分布的凹陷防滑纹路，这些纹路的深度、宽度都经过实际握持测试优化，既不会因为纹路过深积存污垢、难以清洁，也不会因为纹路过浅失去防滑效果，当操作者手部存在少量汗液或轻微油污时，纹路形成的凹凸结构可以打破接触面的水膜，增大手部与手柄表面的静摩擦系数，减少施力过程中的打滑风险。手柄的整体轮廓做了渐变收腰处理，从开口端向封闭端直径缓慢收窄，封闭端做了圆弧过渡处理，没有尖锐棱角，握持时手掌的受力分布更均匀，不会在局部形成应力集中点，长时间握持操作也不容易产生手部疲劳。

从安装边界来看，设计时需要严格匹配安装杆端的外径公差，橡胶材料的邵氏硬度通常控制在60-70度区间，硬度过高会导致套装难度大、握持触感偏硬，缓冲效果差；硬度过低则会导致抱紧力不足，操作时容易出现手柄移位，甚至从杆端脱落的问题。安装时一般不需要额外粘接剂，依靠橡胶自身的弹性抱紧力即可完成固定，如果是用于振动较大的设备端，可以在杆端涂抹少量专用橡胶粘接剂辅助固定，避免高频振动下手柄出现松脱。

在实际选型应用中，这类手柄需要根据使用场景匹配对应的橡胶材质，普通工况下使用通用丁腈橡胶即可，具备基础的耐油、耐磨性能；如果是用于户外设备，需要选用耐候性更好的三元乙丙橡胶，抵御紫外线、温度变化带来的材料老化；如果是用于食品接触类器具，则需要选用符合食品接触安全标准的硅橡胶材质，满足卫生要求。设计建模时需要重点关注内壁环形筋的尺寸公差，筋条的凸起高度通常控制在0.3-0.5mm，过高会导致套装时阻力过大，装配效率低，过低则无法提供足够的抱紧力；同时要注意外表面防滑纹路的脱模角度，因为这类橡胶件多采用注塑模压成型，合理的脱模角度可以避免生产过程中出现纹路缺胶、脱模撕裂的问题，提升成品率。另外，手柄的壁厚设计也需要兼顾结构强度与触感，壁厚过薄容易在频繁受力后出现开裂，壁厚过厚则会增加材料成本，同时导致手柄整体偏硬，失去橡胶材质的缓冲优势，通常壁厚控制在2-3mm区间即可满足多数常规工况的使用需求。封闭端的圆弧过渡半径也需要结合握持手感调整，过小的圆角会导致握持时端部硌手，过大的圆角则会增加手柄的整体长度，占用不必要的安装空间。
