货物捆扎用棘轮拉紧绑带结构设计

在公路货运、物流仓储周转、重型设备转运、户外装备固定等场景中，货物的可靠捆扎是避免运输过程中移位、散落、倾覆的核心保障，棘轮拉紧绑带作为替代传统绳索、钢丝捆扎的主流索具，其结构可靠性直接关系到运输作业安全。这套棘轮绑带的核心功能是通过棘轮机构的单向锁止特性，实现织带的渐进式收紧，同时在锁止状态下不会出现松脱回退，相比传统打结捆扎的方式，收紧力可控、操作便捷、对货物表面的压强更小，不会刮伤货物漆面或造成局部压损。

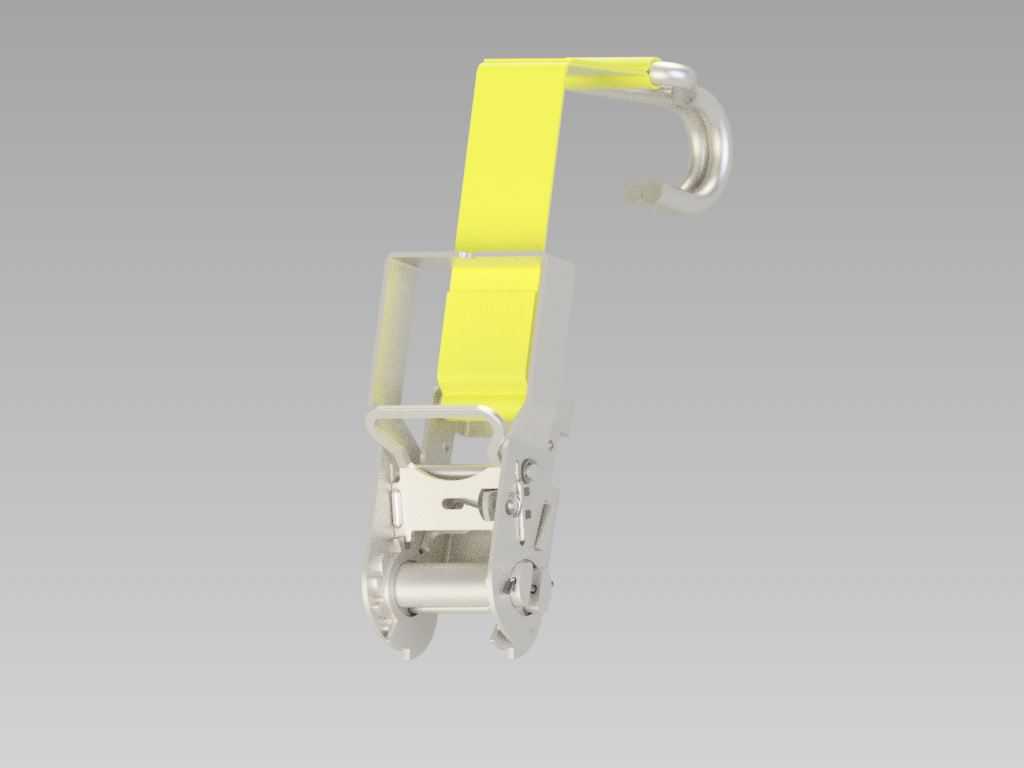

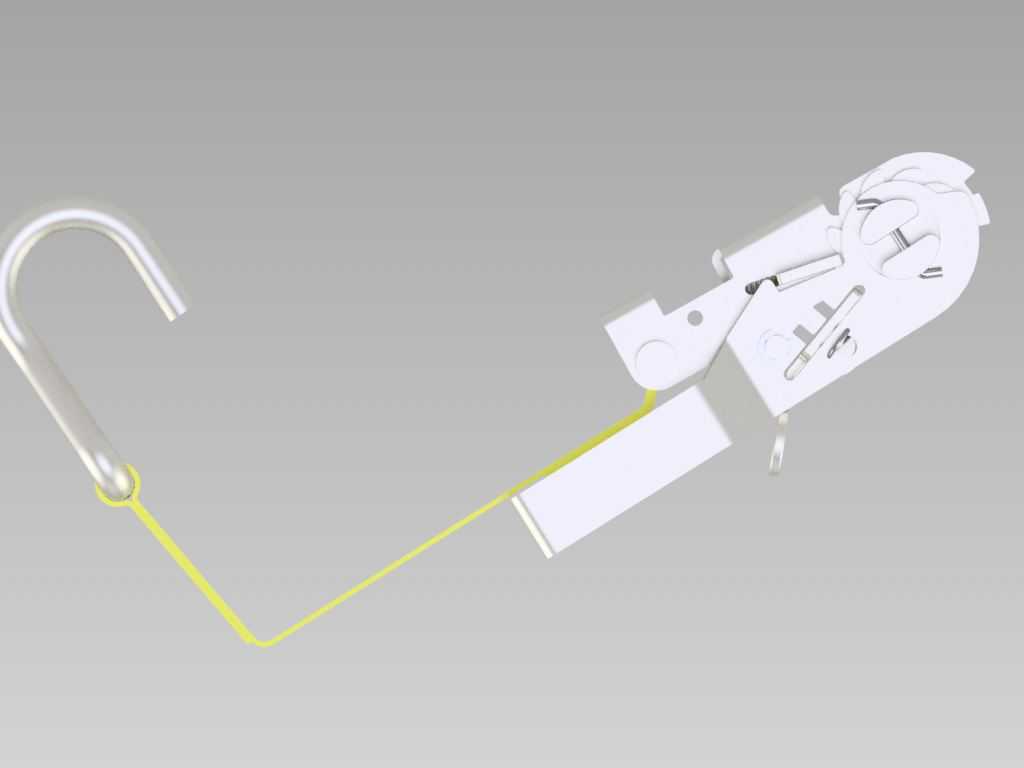

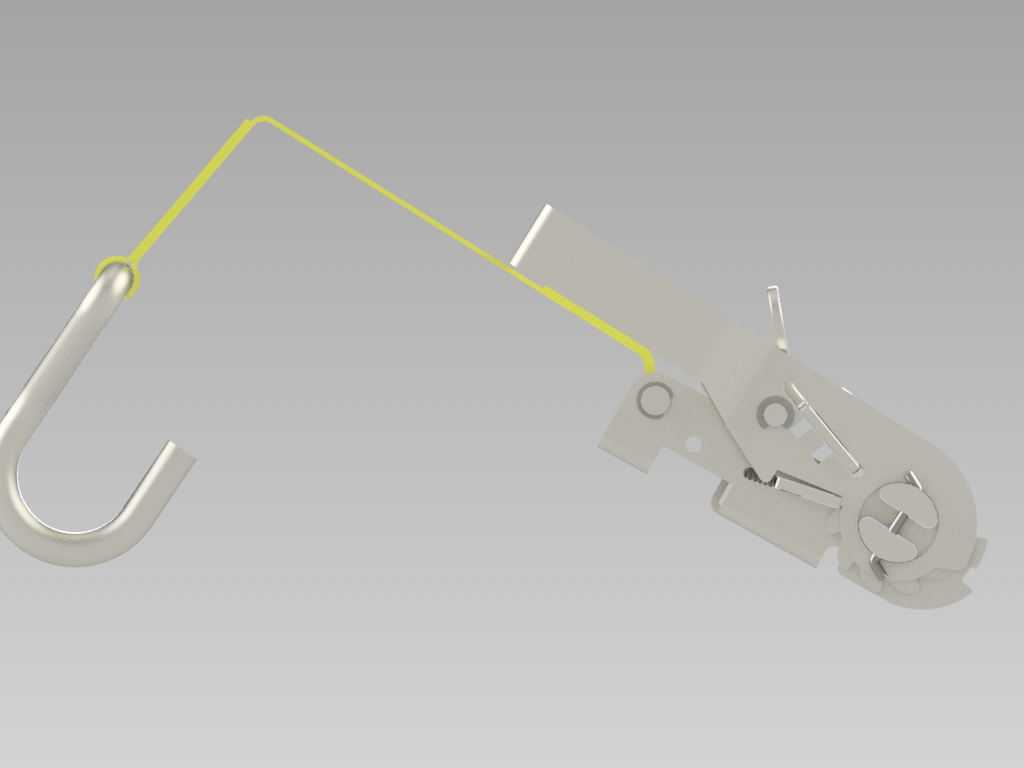

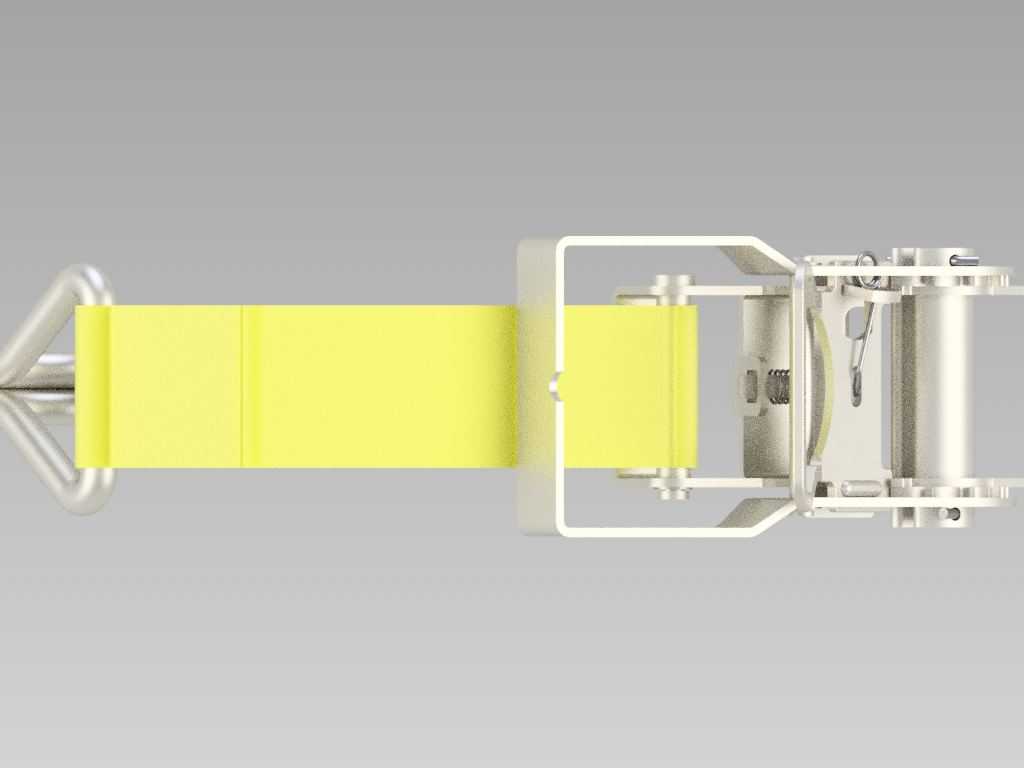

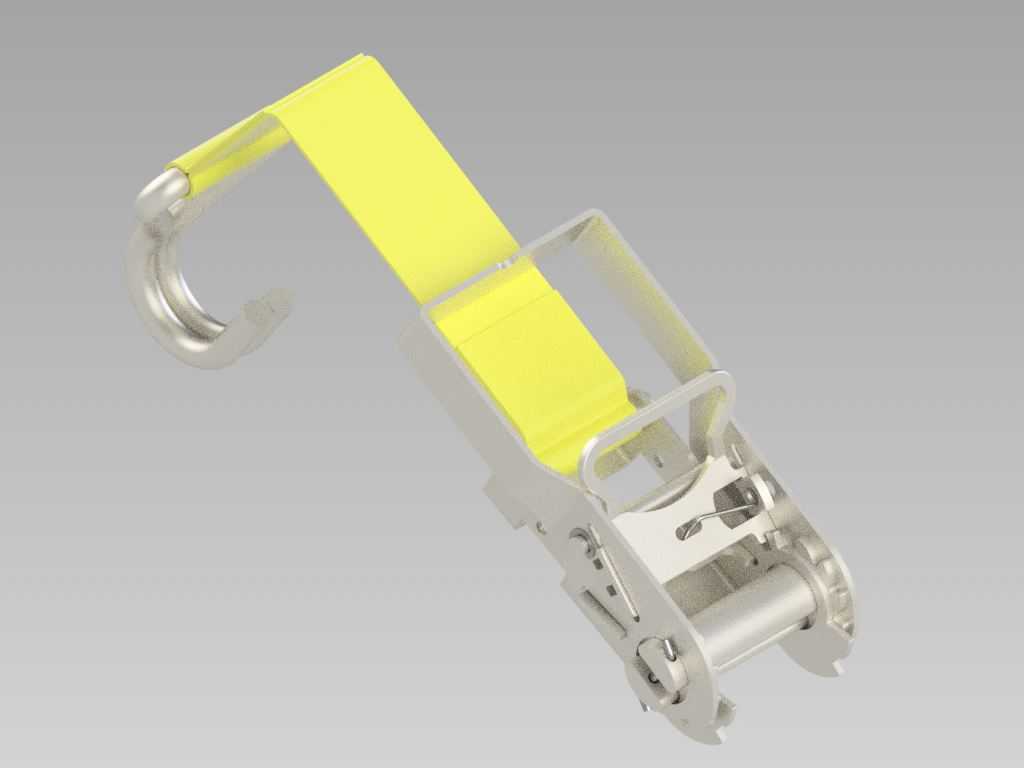

从结构设计逻辑来看，整套组件分为金属棘轮收紧主体、高强度编织织带、端部吊钩三个核心部分。金属主体采用冲压折弯成型的钣金框架作为承载基体，框架两侧的支撑板预留棘轮轴、锁止棘爪的安装孔位，孔位的同轴度公差控制在0.1mm以内，避免棘轮转动时出现卡滞；棘轮本体与织带卷轴采用一体式铆接结构，卷轴表面设计有防滑滚花以及织带穿入槽，穿入槽的宽度匹配织带厚度，确保织带穿入后卷收时不会出现偏移、褶皱。锁止棘爪通过扭簧持续压合在棘轮齿面上，齿形采用不对称梯形设计，收紧方向上齿面倾角较小，允许棘轮单向转动实现织带卷收，反向受力时棘爪卡入齿根，完全锁止卷轴转动，需要松脱时扳动框架上的释放拨杆，即可带动棘爪脱离棘轮齿面，实现织带的快速放出。

端部的吊钩采用锻造后机加工成型，钩体的开口处做了圆弧过渡处理，避免应力集中，钩身与织带的连接部位设计了压合固定的金属包边，将织带端头回折后通过金属扣冲压咬合，咬合处的抗拉强度不低于织带本身抗拉强度的90%，避免受力时端头脱落。织带采用高强度聚酯纤维编织而成，宽度根据额定载荷匹配，常规5t额定载荷的款式织带宽度为50mm，厚度1.5mm，编织纹理采用平纹加锁边结构，避免长期使用后边缘散丝。

在安装边界与尺寸适配方面，整套棘轮绑带的金属主体长度控制在180mm左右，宽度75mm，厚度40mm，操作时的扳动行程为30度，适合在狭小的货物间隙中操作，不需要过大的操作空间。端部吊钩的开口尺寸为35mm，可以适配货车车厢边钩、货架横梁、设备吊点等常见的固定点位，不需要额外加装转接件。设计过程中需要重点关注几个受力薄弱点：一是棘爪与棘轮齿的接触强度，需要确保在1.5倍额定载荷下齿面不会出现塑性变形；二是框架与卷轴的配合部位，需要加装耐磨衬套，减少长期转动带来的磨损，避免间隙过大导致锁止失效；三是织带与金属件接触的边缘，所有金属与织带接触的部位都做了圆角抛光处理，圆角半径不小于2mm，避免尖锐边角切割织带造成断裂。

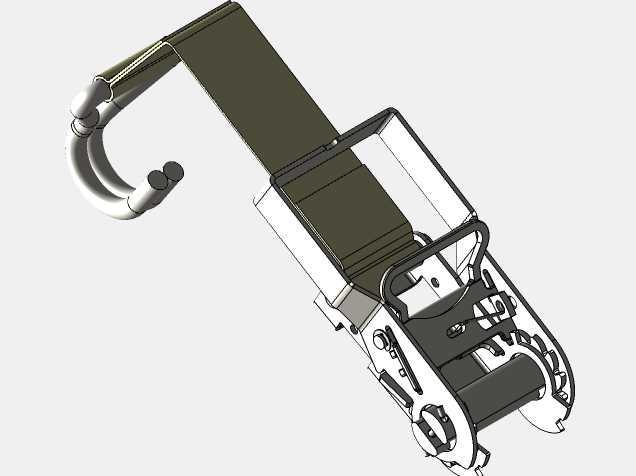

实际选型应用中，需要根据货物的总重量、运输过程中的振动加速度来匹配对应额定载荷的款式，严禁超载使用；织带使用时要避免与尖锐棱角直接接触，必要时需要加装护角垫，防止织带被割伤；棘轮机构的转动部位需要定期加注润滑脂，避免棘爪、棘轮出现锈蚀导致锁止失灵。这套结构的三维建模过程中，需要重点还原棘轮齿形的精确轮廓、棘爪的运动干涉检查、织带卷收时的路径模拟，确保装配后各个运动部件无卡滞，锁止动作顺畅，释放拨杆的操作力控制在20N以内，不需要借助额外工具即可完成收紧、锁止、释放的全流程操作。
