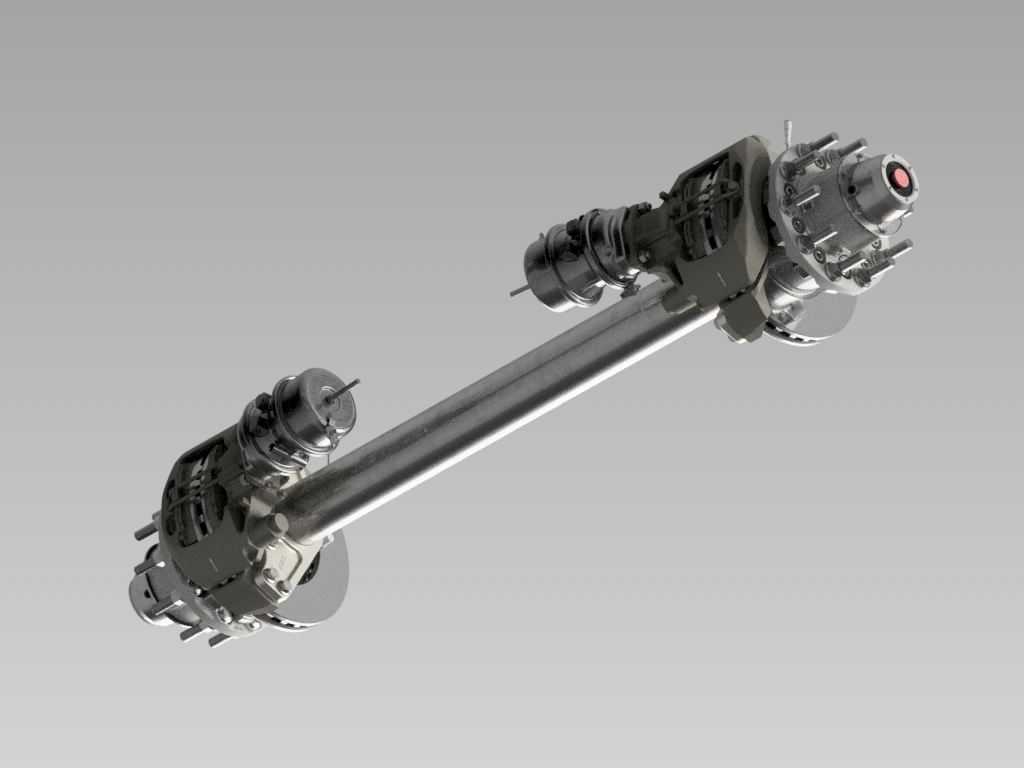

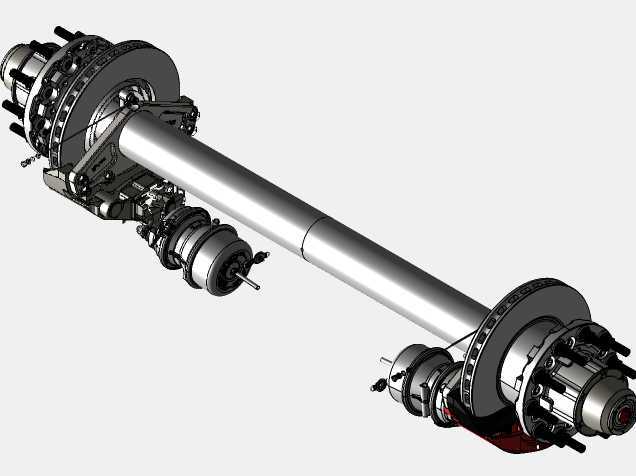

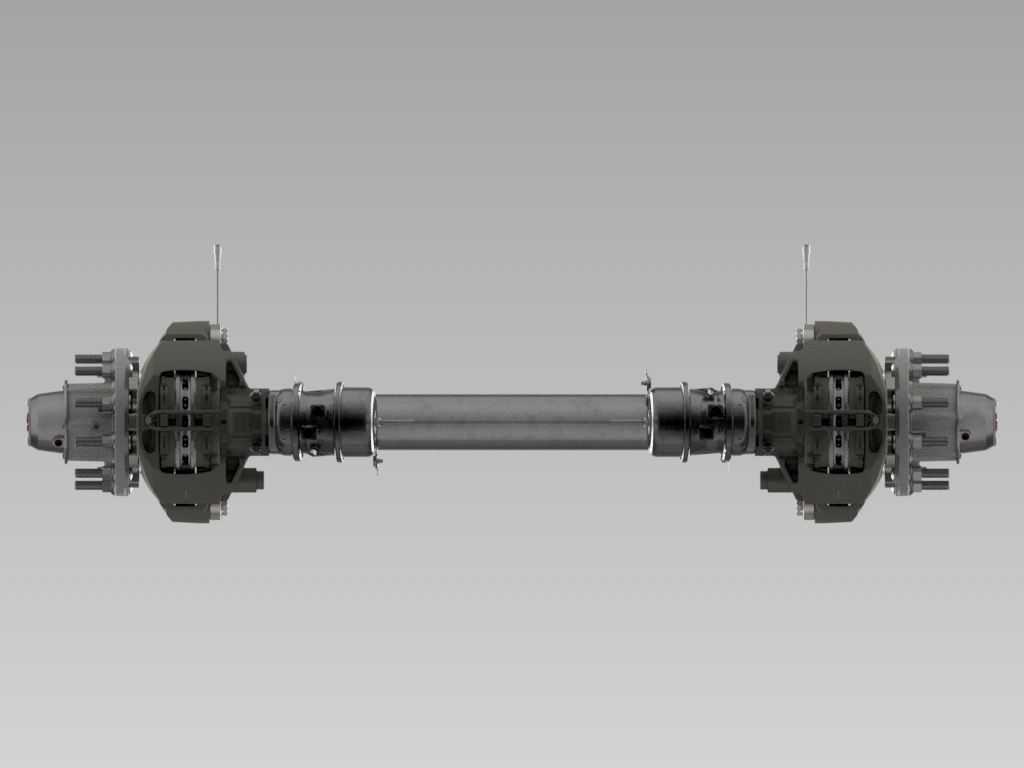

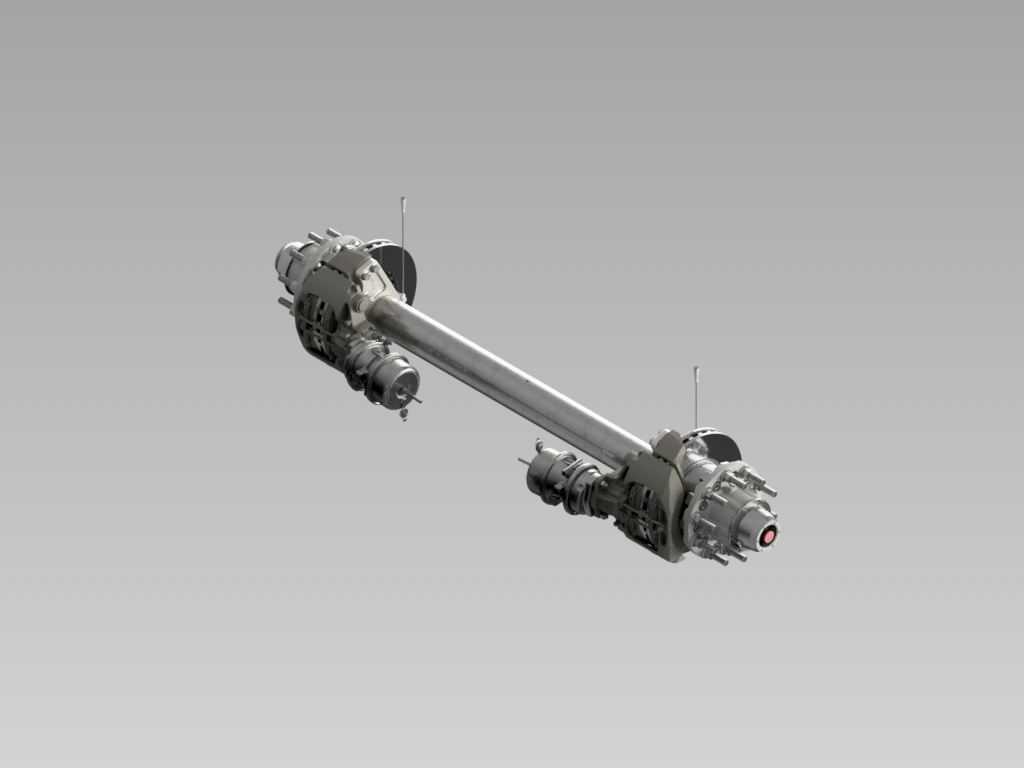

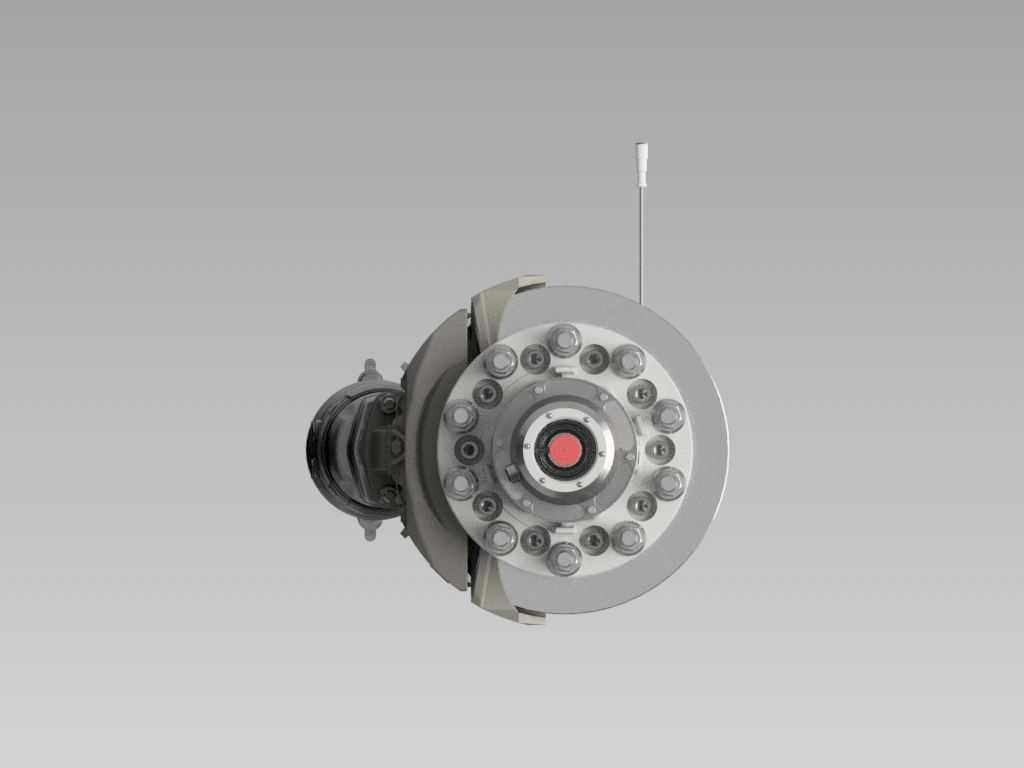

拖车用带盘式制动器AXN车轴结构

在拖挂类行走设备的底盘系统里，带盘式制动器的AXN轴属于核心承载兼制动执行部件，日常应用覆盖中轻型货运拖挂、旅居挂车、特种作业拖台等场景，区别于传统鼓刹结构的车轴，这类盘刹配置的车轴在连续制动工况下的热衰退表现更稳定，长距离下坡或者高频启停的作业场景里，制动响应的线性度优势明显。从实际装车的功能逻辑来看，这根车轴同时承担两个核心作用：一是作为两侧车轮的安装承载基体，传递车架与路面之间的垂直、纵向、横向载荷，二是集成盘式制动执行机构，接收制动气室或者液压分泵的推力，通过制动卡钳夹紧制动盘实现车轮减速。做结构设计的时候，首先要匹配整车的轴荷限值，轴体本身采用变截面的实心轴梁结构，中间段直径根据额定轴荷做强化处理，两端轴头位置预留轮毂轴承安装位、制动盘定位止口、卡钳支架安装螺孔，所有安装面的形位公差要控制在合理范围，避免装车后出现制动盘偏摆、轮毂轴承偏磨的问题。盘式制动器的卡钳布置位置特意避开了轴头下方的泥水飞溅区，支架采用分体式连接结构，方便后期维护时更换摩擦片，不需要整体拆卸轮毂总成。制动盘采用通风式结构，内部设计径向散热筋，车辆行驶时气流顺着筋道带走制动产生的热量，避免高温导致摩擦系数下降。轴体两端的轮端连接法兰采用等距螺栓孔布局，适配标准规格的钢制轮辋，安装边界上要注意，轴体上方需要预留足够的悬架安装空间，不管是搭配钢板弹簧还是空气悬架，安装座的孔位要和悬架吊耳位置精准对齐，两侧制动气室的安装支架要和车架上的制动管路走向匹配，避免管路弯折影响制动压力传递。实际选型时要注意，这类车轴的轮距参数要和拖挂设备的整车宽度匹配，两侧轮胎的外沿不能超出车架宽度限值，制动盘的有效摩擦半径要和整车要求的制动力矩匹配，不能出现制动力不足导致制动距离超标的问题。建模过程中，轴梁部分采用回转特征加局部切削的方式构建，两端的安装座通过焊接特征和轴梁主体组合，卡钳部分要还原内部的活塞腔、摩擦片安装槽、导向销结构，制动盘和轴头的配合要做同轴度约束，还原实际装配的间隙关系，避免出现运动干涉。在行走系统的匹配校核里，还要考虑车轴上下跳动时的运动轨迹，制动管路和车架、悬架部件之间要预留足够的安全间隙，避免颠簸路段出现管路磨损。和鼓刹结构的车轴相比，盘式结构的制动盘裸露在外，散热条件更好，但是也要注意在卡钳位置设计防尘挡圈，减少砂石进入摩擦副之间造成的摩擦片异常磨损。轴体表面做喷塑防锈处理，安装配合面做精加工处理，保证装配精度。这类车轴在实际使用中，维护点主要集中在轮毂轴承的润滑、摩擦片的磨损检查、制动盘的端面跳动检测，建模时还原这些维护部位的结构特征，能方便后续做维护工艺的模拟。从安装流程来看，首先将轴梁和悬架部件固定连接，再依次装配轮毂轴承、制动盘、轮毂总成、制动卡钳，最后连接制动管路和轮辋轮胎，整个装配过程中要保证各连接螺栓的扭矩符合工艺要求，制动盘和卡钳之间的间隙调整到标准范围，避免出现拖磨现象。在特种拖挂场景里，比如机场行李拖运、厂区物料转运，这类盘刹车轴的制动响应速度更快，跟车行驶时的制动同步性更好，能有效减少追尾风险。设计时还要考虑轴体的抗扭转性能，在承受冲击载荷的时候，轴梁的变形量要控制在弹性范围内，避免出现永久变形影响车轮定位参数。
