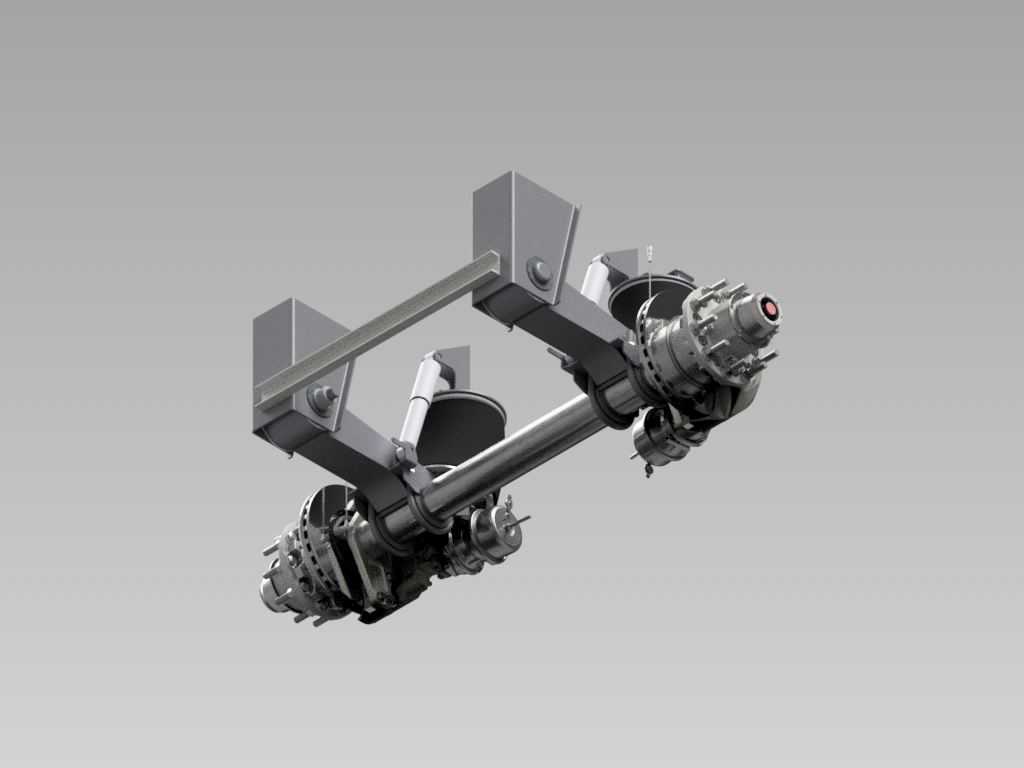

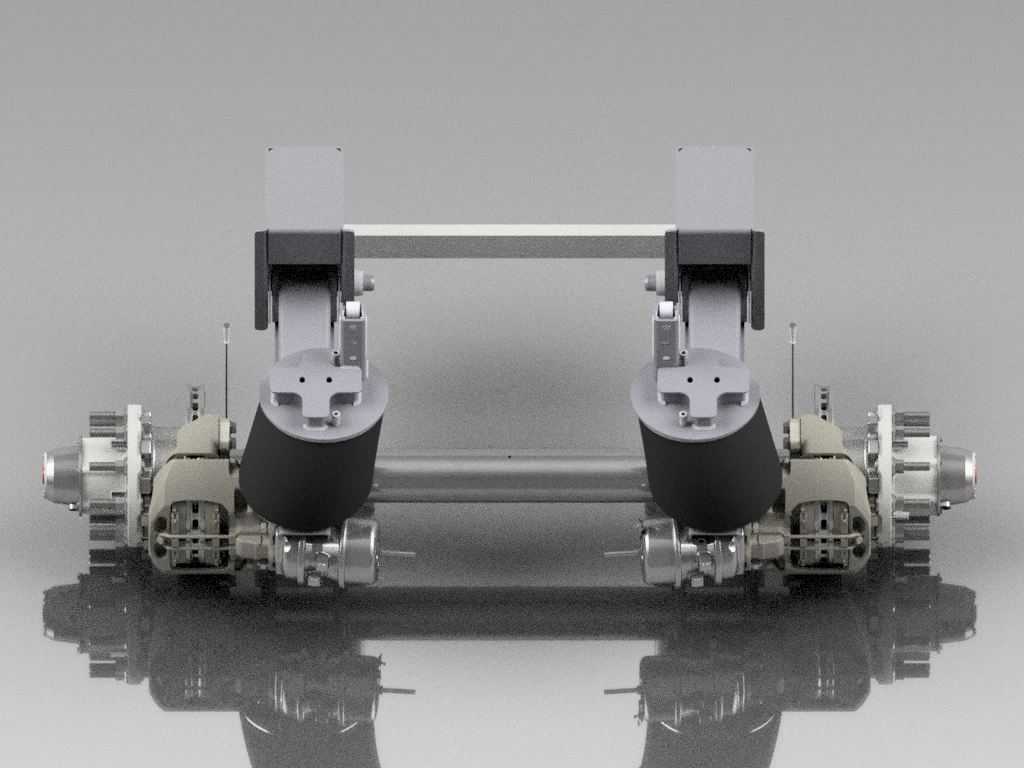

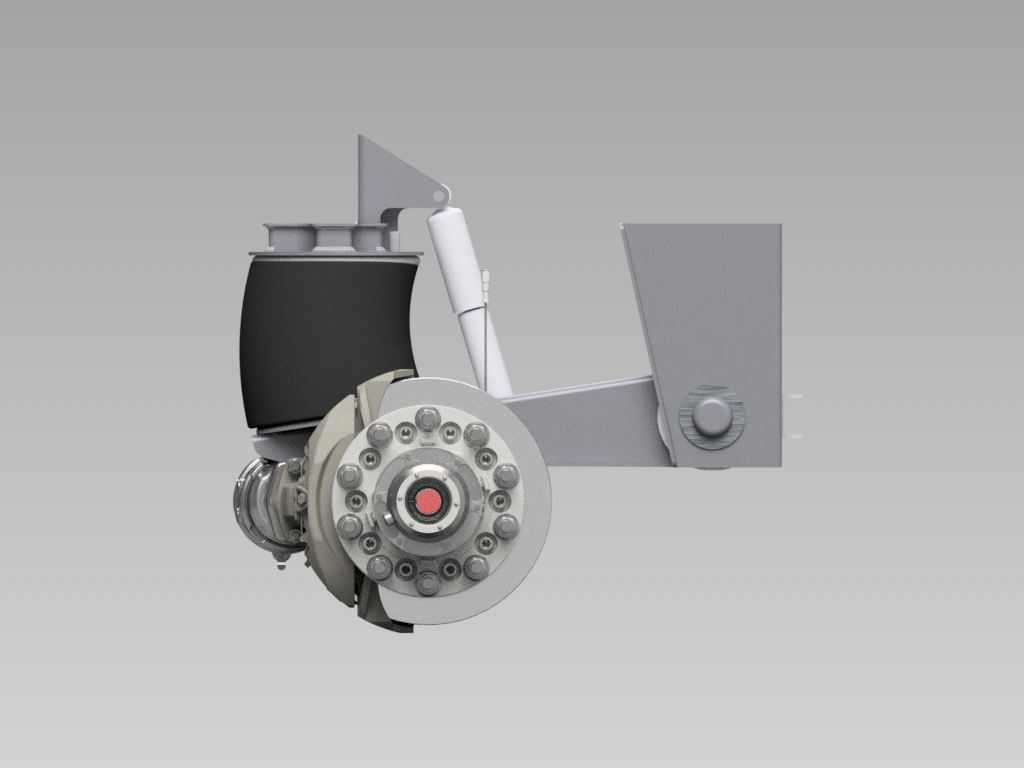

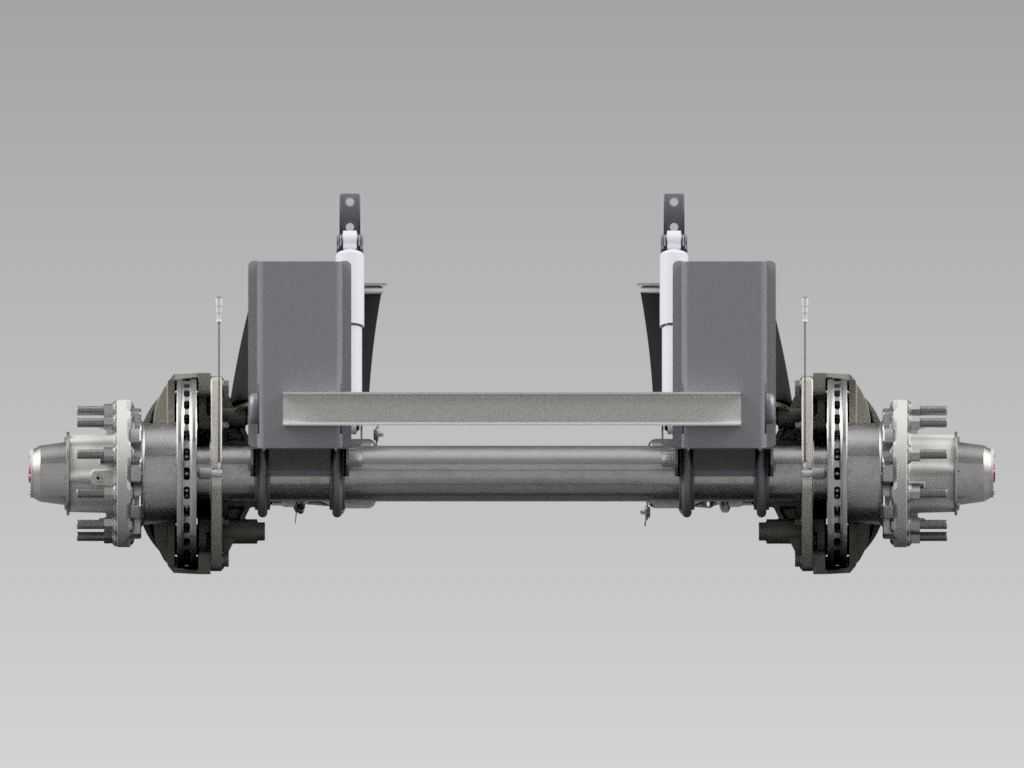

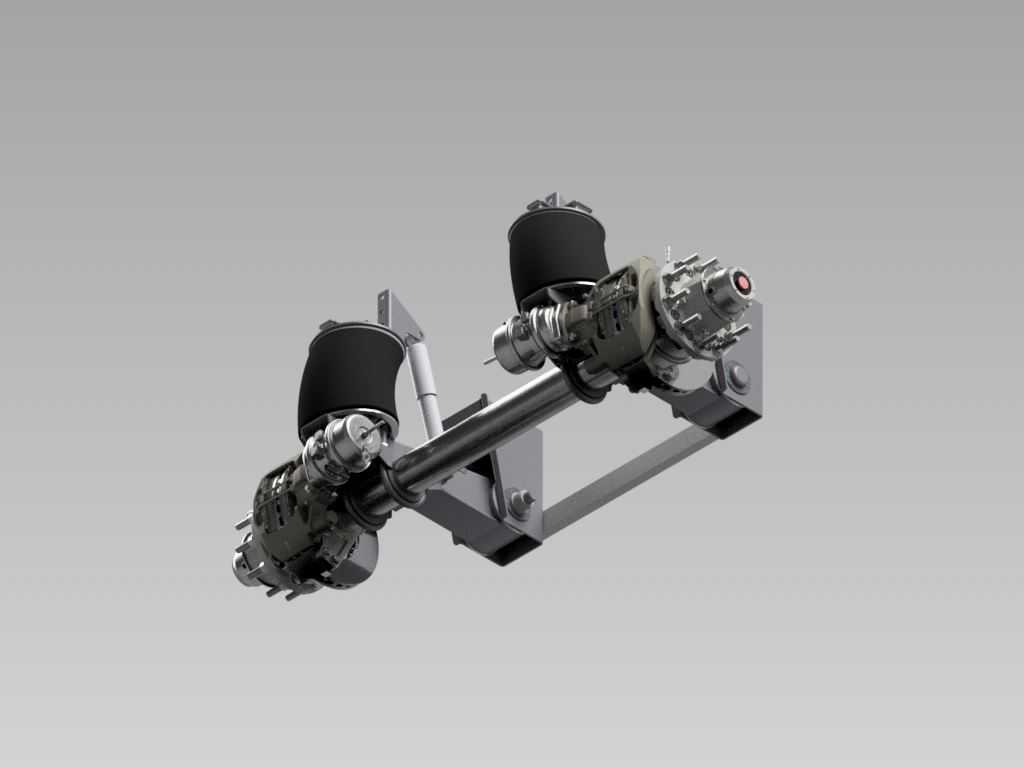

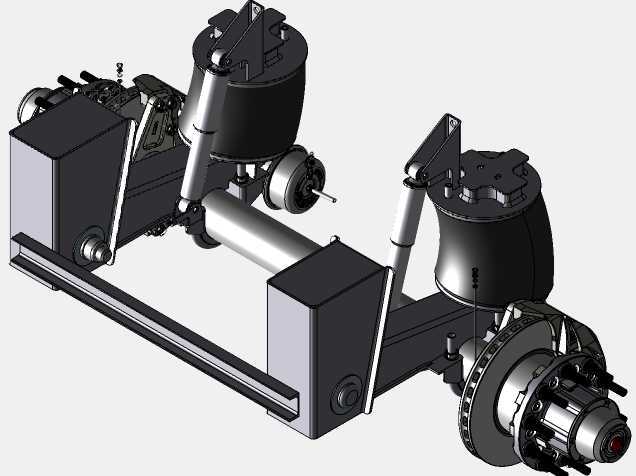

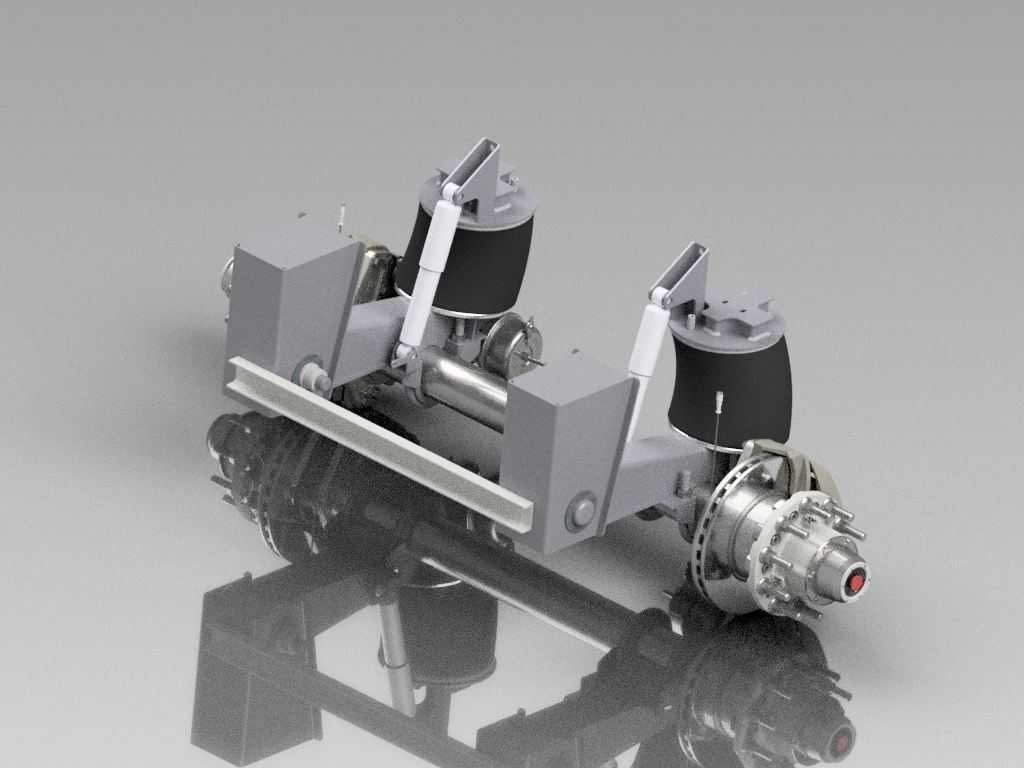

带AXN盘式制动器的商用车车轴悬架总成

这套带盘式制动器的车轴悬架总成，主要面向公路货运商用车、大中型客运车辆的底盘行走系统配套，在干线物流运输、中短途客运、特种改装作业车等场景中承担核心承载与制动功能。日常运营中，车辆频繁启停、长距离下坡制动、不同载重状态下的行驶稳定性，都和这套总成的结构设计直接相关。

从实际装车用途来看，该总成整合了车轴承载、空气弹簧减震、盘式制动三大核心功能模块，替代了传统鼓式制动加钢板弹簧的底盘配置。盘式制动结构相比鼓式制动，散热效率提升明显，长距离连续制动时不容易出现热衰退，制动响应速度更快，配合ABS系统使用时制动距离更短，能有效提升高速行驶的安全性。空气弹簧结构可以根据车辆载重自动调整气囊气压，不管是空载还是满载状态，都能保持底盘高度一致，滤震效果远优于钢板弹簧，既可以降低运输过程中货物的磕碰损伤，也能提升驾乘人员的乘坐舒适度，减少路面颠簸对底盘其他零部件的冲击损耗。

结构设计层面，整套总成采用对称式布局，核心承载轴为整体式锻造轴梁，轴头位置集成了轮毂轴承安装位、制动盘连接法兰、制动卡钳固定支架。空气弹簧的安装支座采用焊接加螺栓紧固的复合连接结构，上部对接车架大梁的安装面预留了多组定位孔位，可以适配不同宽度的商用车车架，降低整车厂的底盘适配改造成本。制动卡钳采用浮动式结构设计，制动时卡钳可以沿轴向微量滑动，保证两侧制动片和制动盘均匀接触，避免偏磨现象，延长制动片的使用寿命。推力杆支座集成在轴梁中部，连接纵向推力杆和横向稳定杆，既可以传递车辆行驶时的纵向驱动力与制动力，也能限制车轴的横向位移，避免行驶过程中出现车轴跑偏的问题。

安装边界方面，这套总成的轴梁两端轮距预留了常规商用车的标准安装尺寸，轮毂的螺栓孔位符合通用商用车轮辋的安装规范，不需要额外改装轮辋即可直接装车。空气弹簧的上部安装面到轴梁中心线的高度，在气囊标准气压状态下匹配主流公路商用车的底盘离地间隙要求，制动气室的安装位置避开了车架纵梁和转向拉杆的运动干涉区域，整车布置时不需要额外调整周边管路和杆件的走向。制动盘采用通风式结构，内部设置径向散热风道，车辆行驶时气流可以穿过风道带走制动产生的热量，连续制动工况下制动盘的表面温度比实心盘低30%以上，有效降低制动盘高温变形的概率。

在细节设计上，制动卡钳的支架采用球墨铸铁材质，兼顾强度和韧性，承受制动力反作用力时不容易出现断裂变形。空气弹簧的活塞座采用铸铝材质，降低非簧载质量，提升车轮的贴地性能。轴梁表面经过抛丸处理后喷涂防腐涂层，可以应对公路行驶时的泥水、融雪剂腐蚀，延长底盘部件的使用寿命。整套总成的各个连接部位都设置了润滑脂加注嘴，日常维保的时候可以直接加注润滑脂，不需要拆解结构，降低维保的工作量。制动片的磨损极限位置设置了机械报警结构，当制动片磨损到安全厚度以下时，报警片会和制动盘接触发出尖锐异响，提醒驾驶员及时更换制动片，避免制动盘被刮伤。

实际选型匹配时，需要注意这套总成的额定轴荷匹配对应车型的总质量要求，空气弹簧的气压调节范围要和整车的空气悬架控制系统参数匹配，制动气室的推杆行程要和制动卡钳的间隙自调机构行程适配，避免出现制动间隙过大或者制动拖滞的问题。安装过程中要保证轴梁和车架纵梁的垂直度，推力杆的安装角度要符合设计要求，否则会导致轮胎异常磨损，影响行驶稳定性。
