DAT系列双作用液压缸结构设计

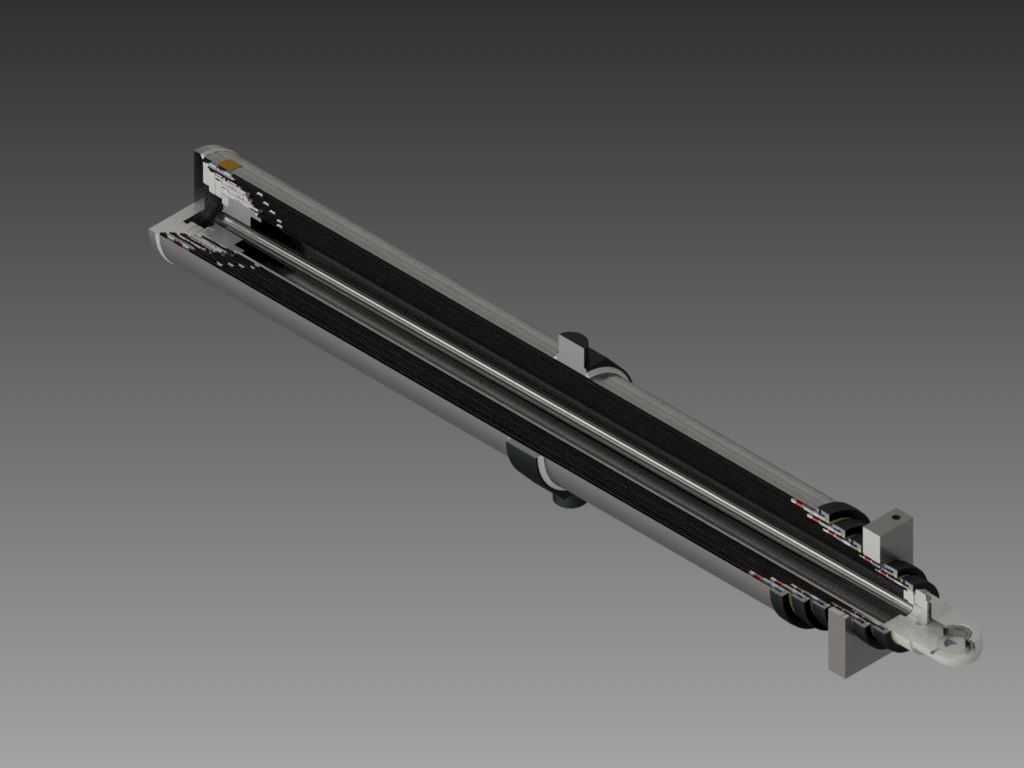

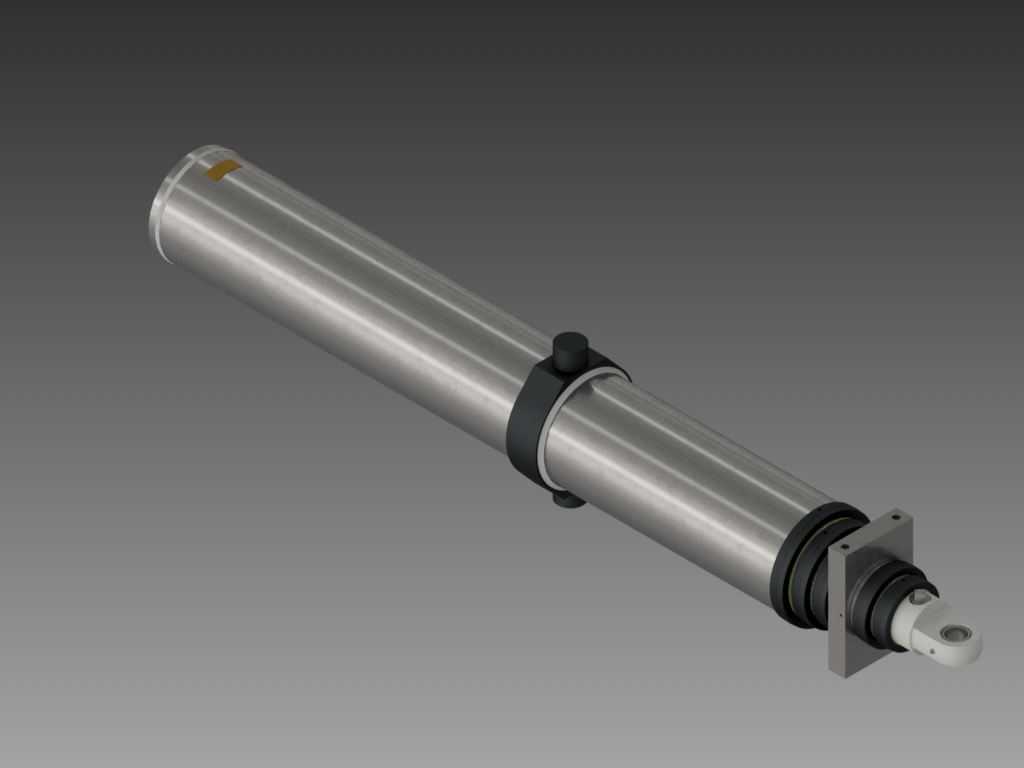

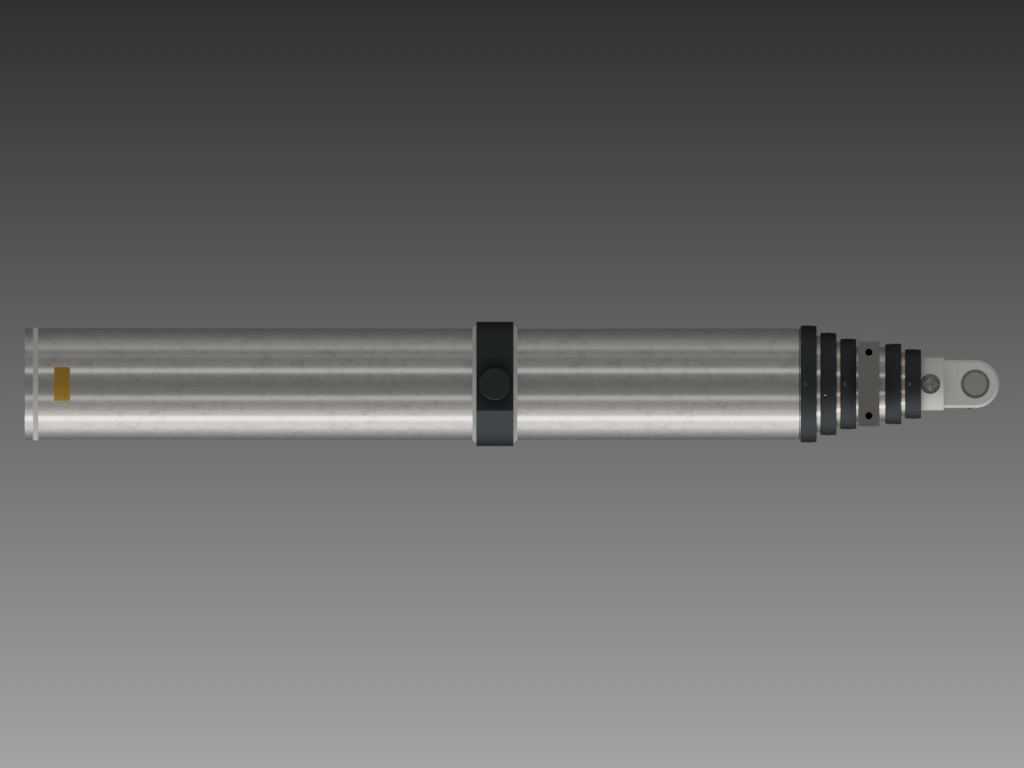

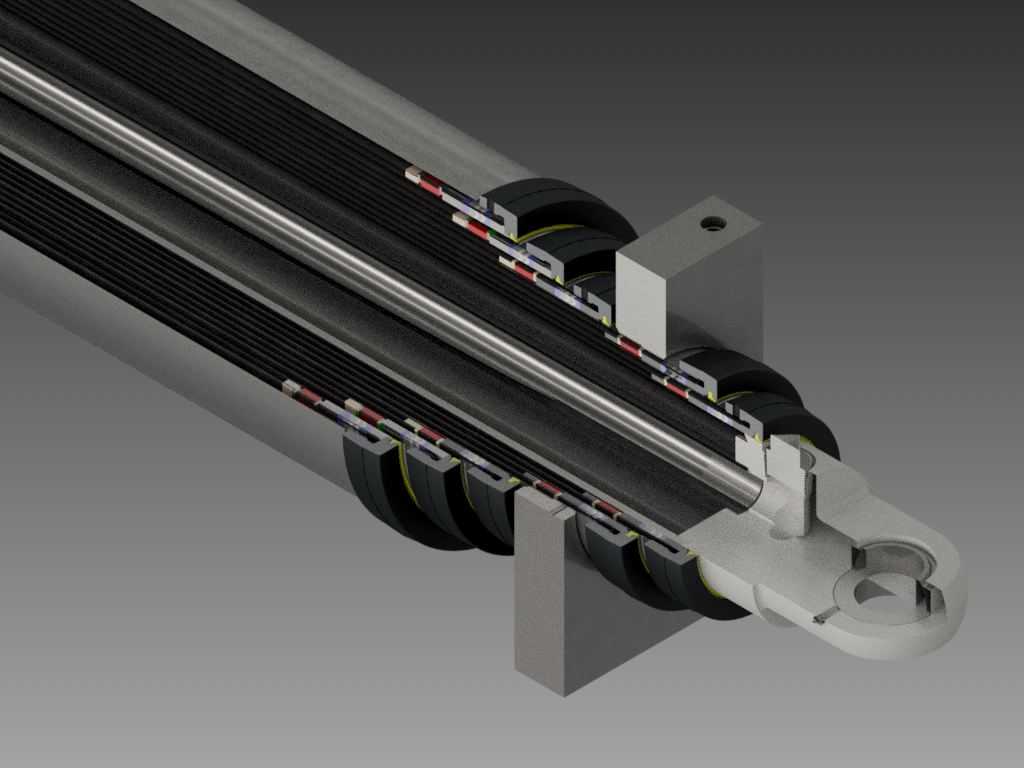

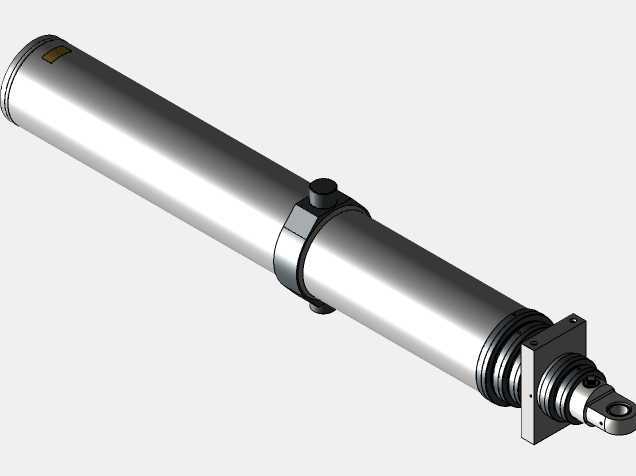

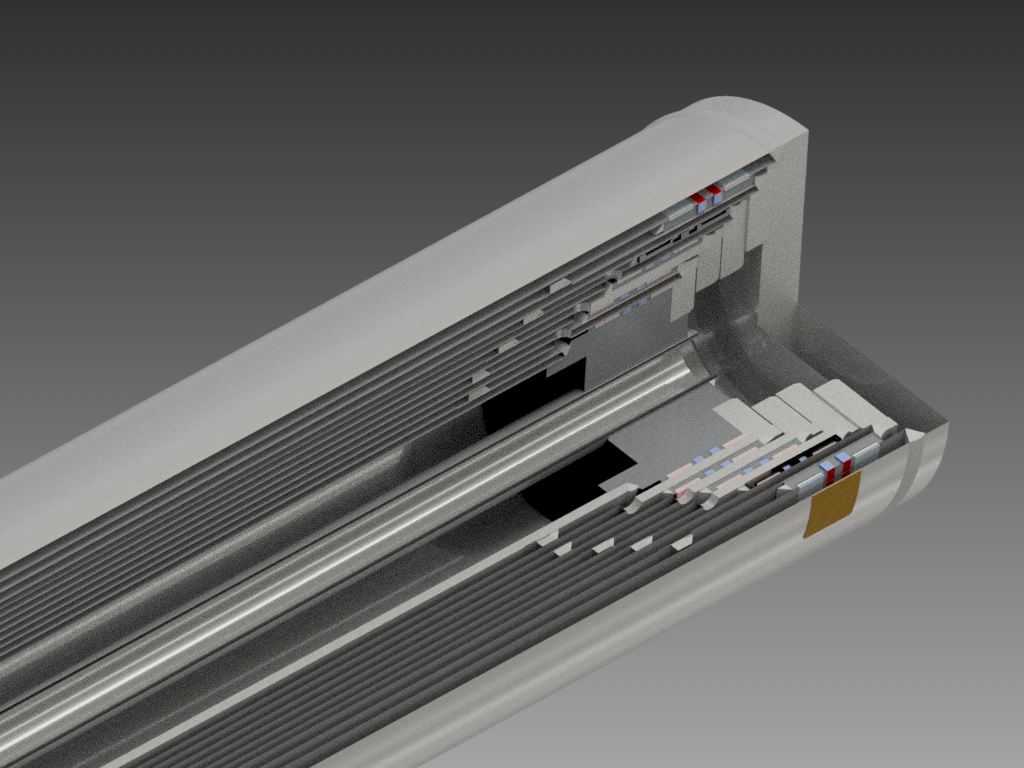

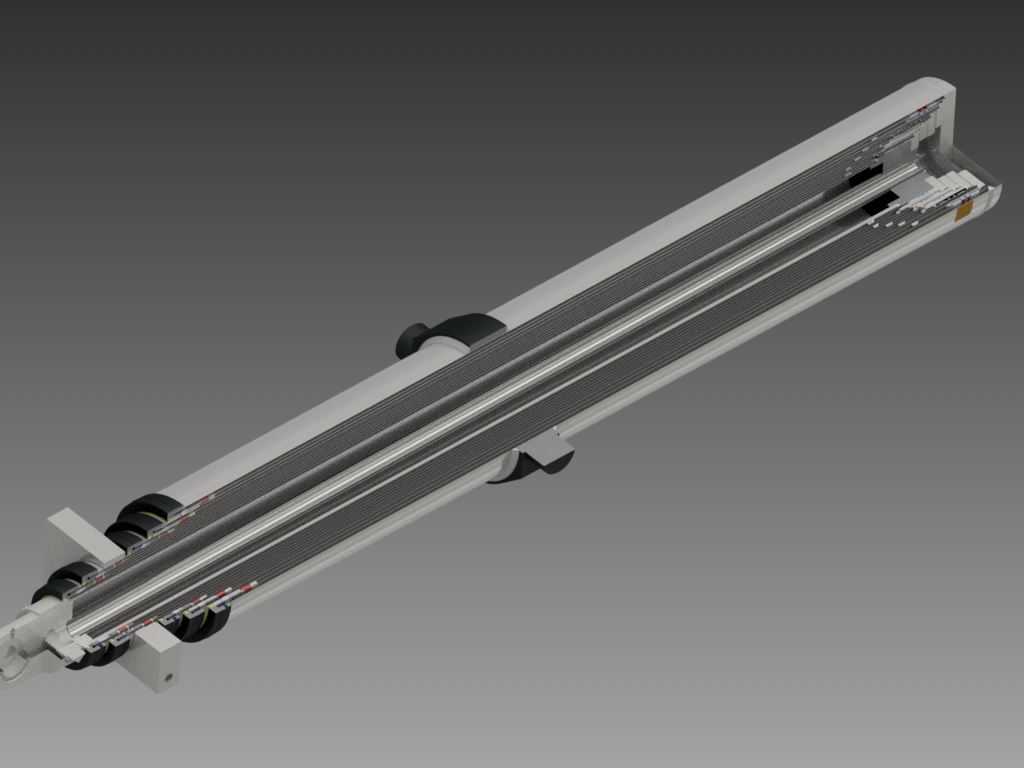

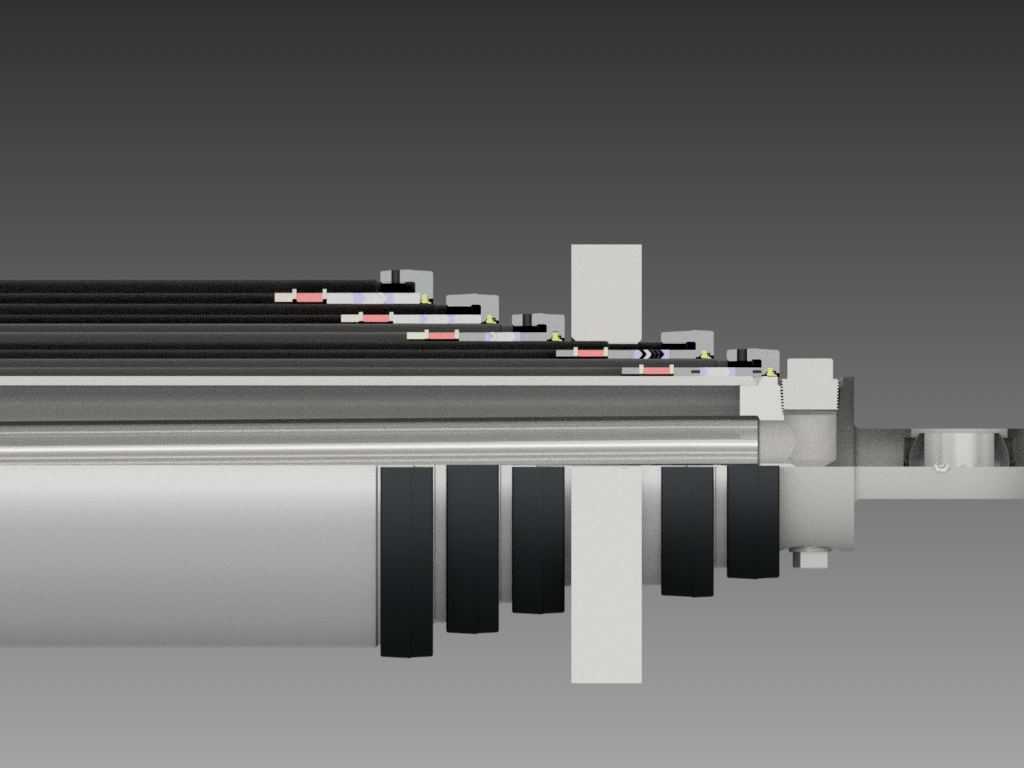

在液压传动系统的实际落地场景里，这类双作用液压缸是把液压能转化为直线往复机械能的核心执行部件，常见于工程机械的动臂驱动、机床工装的夹紧进给、自动化生产线的工件推压工位，以及重型设备的姿态调整机构中，区别于单作用缸仅靠液压力实现单方向动作，它可以通过两腔交替进油完成伸出、缩回两个方向的主动驱动，不需要额外配置回程复位弹簧，能适配更大负载、更长行程的工况需求。从结构设计逻辑来看，这款缸采用了无缝冷拔缸筒作为主体承压结构，内孔经过珩磨处理保证表面粗糙度与圆度公差，减少活塞密封件的往复磨损，延长整体使用寿命；活塞杆选用调质处理的中碳钢材质，表面做硬铬镀层处理，既提升了耐磨性能，也能抵御常规工况下的锈蚀问题，避免杆面拉伤导致的内泄外漏故障。缸体中部设置的可调式抱箍安装位，是设计里兼顾安装灵活性的细节，现场装配时可以根据设备机架的实际固定位置，沿缸筒轴向调整抱箍的锁紧位置，不需要额外加工定制安装座，能适配多种不同安装空间的设备改造场景；前端采用方形法兰安装结构，法兰面加工有定位止口与螺栓过孔，安装时可以通过止口快速实现缸体与设备安装面的同轴定位，螺栓锁紧后能承受较大的径向载荷与冲击，避免往复动作过程中缸体出现偏移晃动。从安装边界尺寸来看，缸体整体为细长杆类结构，选型时需要预留足够的轴向安装空间，同时要核算活塞杆完全伸出时的挠曲变形量，当行程超过杆径对应的允许长径比时，需要额外配置中间支撑结构，避免活塞杆受侧向力出现弯曲变形；前端活塞杆端部采用铰耳环连接结构，耳环内配置自润滑轴承，连接时可以补偿小幅度的安装角度偏差，降低装配时的同轴度要求，同时能缓冲往复动作过程中的微量偏载，减少密封件与导向套的偏磨风险。在密封结构设计上，活塞位置配置了双向密封件与导向支撑环，既保证两腔之间的密封性能，避免内泄导致的出力不足，也能为活塞提供足够的径向支撑，避免活塞与缸筒内壁直接接触出现拉缸故障；前端导向套位置组合配置了防尘圈、杆密封与缓冲密封，既能阻挡外界粉尘、切削液等杂质进入缸体内部污染液压油，也能防止杆腔液压油外漏，在行程末端还设计了缓冲结构，当活塞杆运动到接近行程终点位置时，缓冲柱塞会提前封闭主回油通道，通过节流作用降低活塞运动速度，避免活塞与端盖出现刚性撞击，降低设备运行时的冲击噪音，同时延长缸体的使用寿命。实际选型应用时，需要根据设备的负载需求核算缸径参数，结合系统工作压力确认活塞杆的杆径配比，同时要根据实际动作速度匹配对应的油口通径，避免通径过小导致的节流损失过大、动作速度达不到设计要求；安装过程中要尽量保证缸体轴线与负载运动方向的同轴度，避免长期承受侧向力导致导向套异常磨损、活塞杆弯曲等故障，日常维护时需要定期检查密封件的老化情况，及时更换磨损的密封组件，保证液压系统的运行稳定性。
