拖车用网状对开防护闸门结构设计

这款网状闸门主要适配货运拖车的侧部或尾部装卸开口，作为栏板结构的一部分，承担人员防护、货物限位、通行管控的多重作用，在厂区周转拖车、场内转运平板车、工程作业附属拖车等场景中应用广泛，既能够避免运输过程中零散货物从开口处滑落，也可在需要人员进出、小型物料装卸时快速开启，相比整板式栏板自重更轻，开合操作的劳动强度更低，同时网状结构不会遮挡操作人员观察货厢内部的视线，倒车、靠位时也能减少视觉盲区。

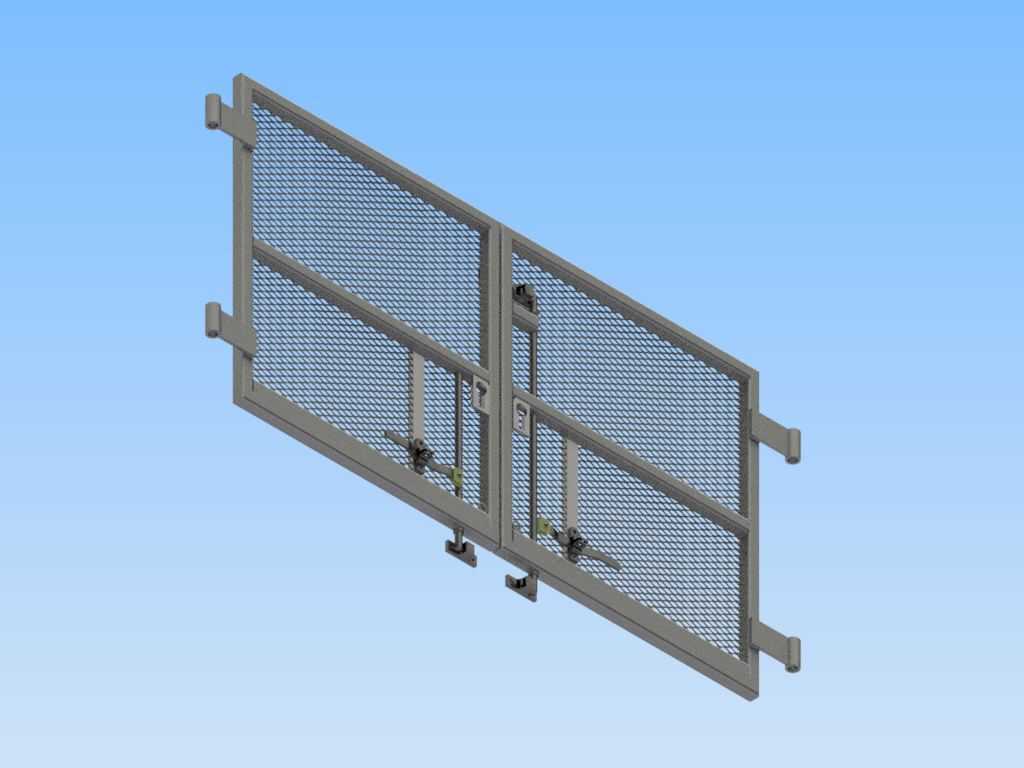

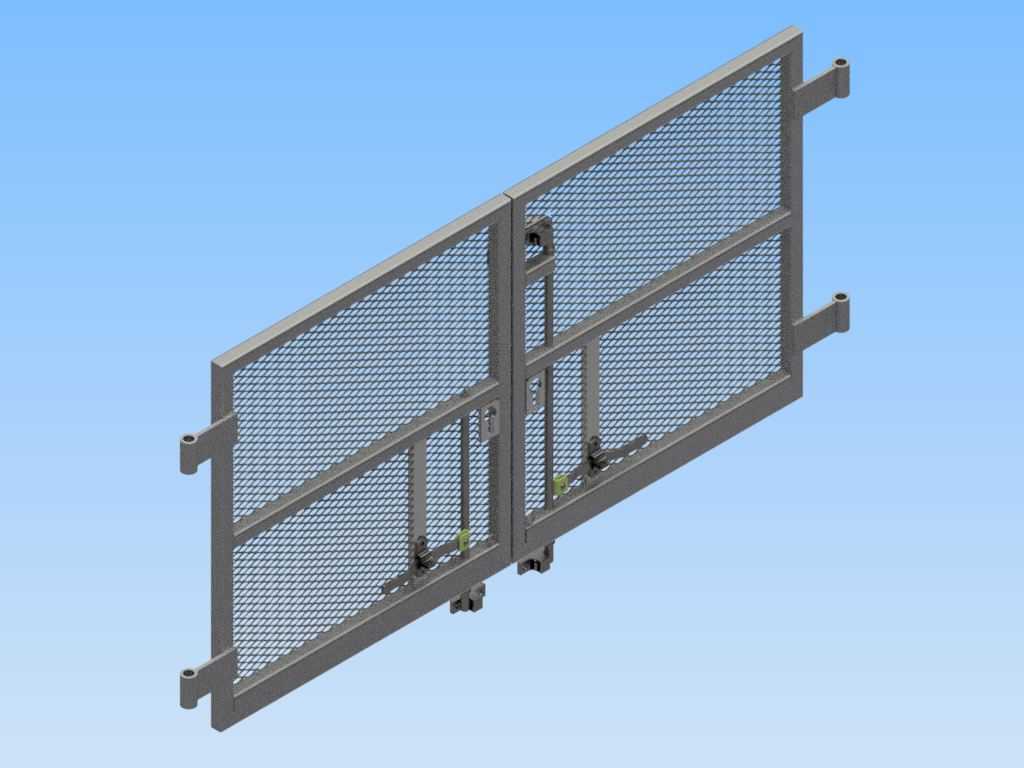

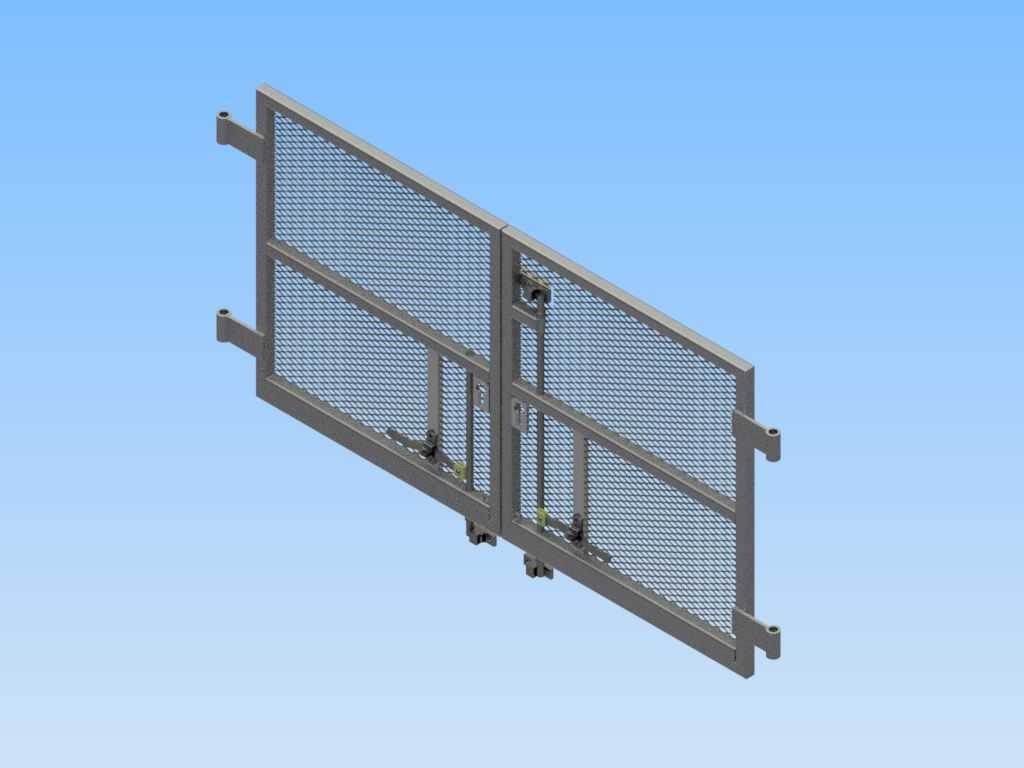

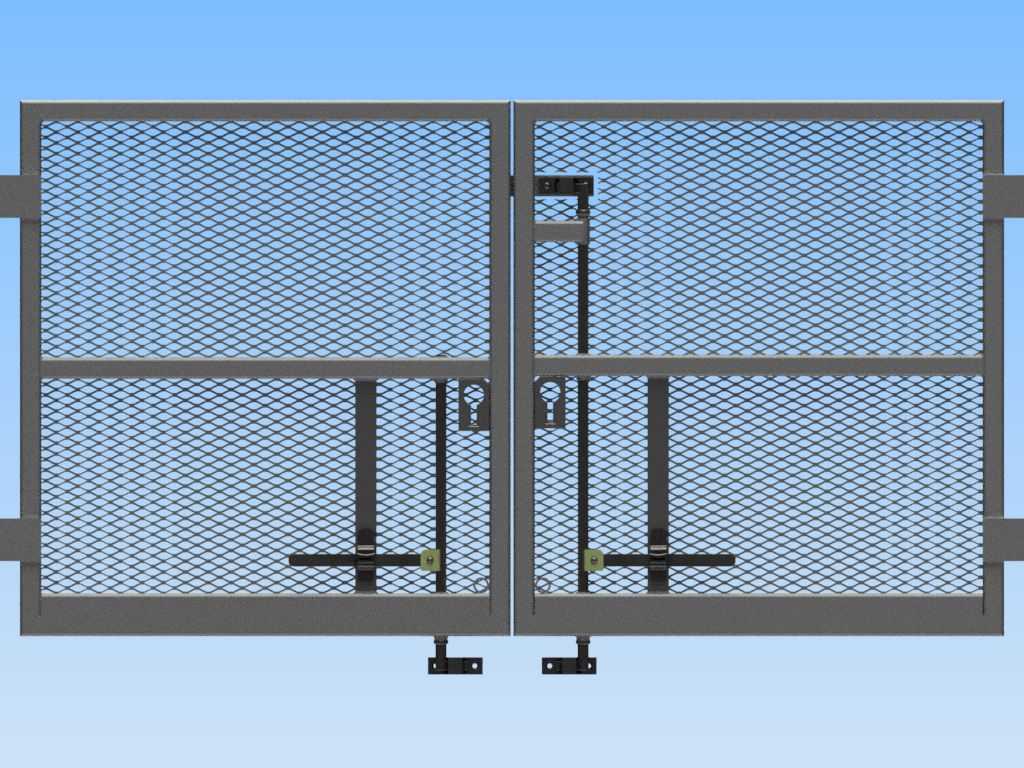

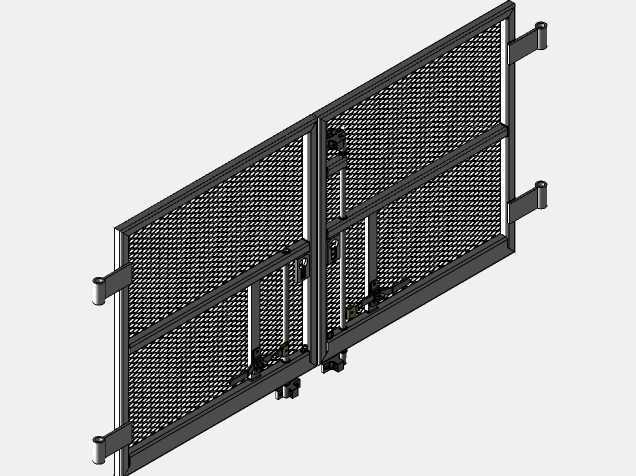

从结构设计逻辑来看，整体采用双扇对开的布局，单扇门体以矩形金属型材作为外框支撑，框体内部焊接菱形钢板网作为防护面，网孔尺寸经过匹配校核，既能够阻挡直径50mm以上的块状物料脱出，也不会因为网孔过密导致风阻过大、积尘积料难以清理。框体的横向、纵向加劲肋按照受力梯度布置，靠近锁具、铰接位置的肋板厚度更大，避免长期开合振动导致焊缝开裂，网面与框体采用分段点焊固定，焊点间距控制在150mm以内，防止网面受货物挤压出现局部鼓胀变形。

门体与拖车主体的连接采用带衬套的铰接支座，支座直接焊接在拖车底盘的侧边纵梁上，铰接轴选用耐磨钢材加工，装配时预留0.5mm的转动间隙，避免长期淋雨锈蚀后出现卡滞，同时铰接位置设置可拆卸的润滑注油孔，日常维护时可直接加注润滑脂，无需拆解门体。两扇门的对合位置设置上下两套插销式锁止机构，锁舌插入拖车框体对应的锁座内，锁止后可承受货厢内货物侧移产生的横向冲击力，锁具操作把手设置在门体中部偏下位置，符合站立操作的人体工学高度，操作人员无需攀爬即可完成开锁、闭锁动作，锁具内部设置弹簧复位结构，避免车辆行驶振动导致锁舌自行脱出。

安装边界方面，这款闸门适配的开口宽度范围在1800mm到2200mm之间，单扇门的高度为1200mm，完全闭合后与拖车周边栏板的上平面齐平，不会出现突出的磕碰点，门体开启角度可达到180度，完全打开后门体贴靠在拖车侧边的固定栏板外侧，不会占用装卸通道的通行宽度，铰接支座的安装孔位采用长圆孔设计，现场装配时可根据焊接误差进行±10mm的位置调整，降低现场安装的对位难度。门体底部与拖车货厢地板之间预留20mm的间隙，避免地板上残留的碎石、杂物卡滞门体转动，间隙位置加装柔性橡胶挡条，既不会影响门体开合，也能阻挡细小颗粒从缝隙处漏出。

在受力性能设计上，整体结构按照货厢内装载散料时的侧压力进行校核，网面可承受不小于0.5kN/㎡的均布侧向载荷，框体型材的挠度控制在跨度的1/500以内，满载行驶工况下不会出现明显的晃动变形。所有金属构件表面均采用喷塑处理，适配户外作业的耐腐蚀需求，铰接位置的衬套选用自润滑尼龙材质，无需频繁维护也能保证长期转动顺畅，锁具的外露部件做镀锌防锈处理，避免雨天使用后出现锈死无法开启的问题。相比传统的整板式金属栏板门，这种网状结构的自重降低约40%，单人即可完成开合操作，同时网状结构的通风性更好，运输生鲜类、散料类货物时不会因为挡风导致货厢内部积温、积尘，日常清理时直接用高压水枪冲洗即可，网孔不会积存残留物料。
