拖车用三轴6弹簧90K悬架结构设计

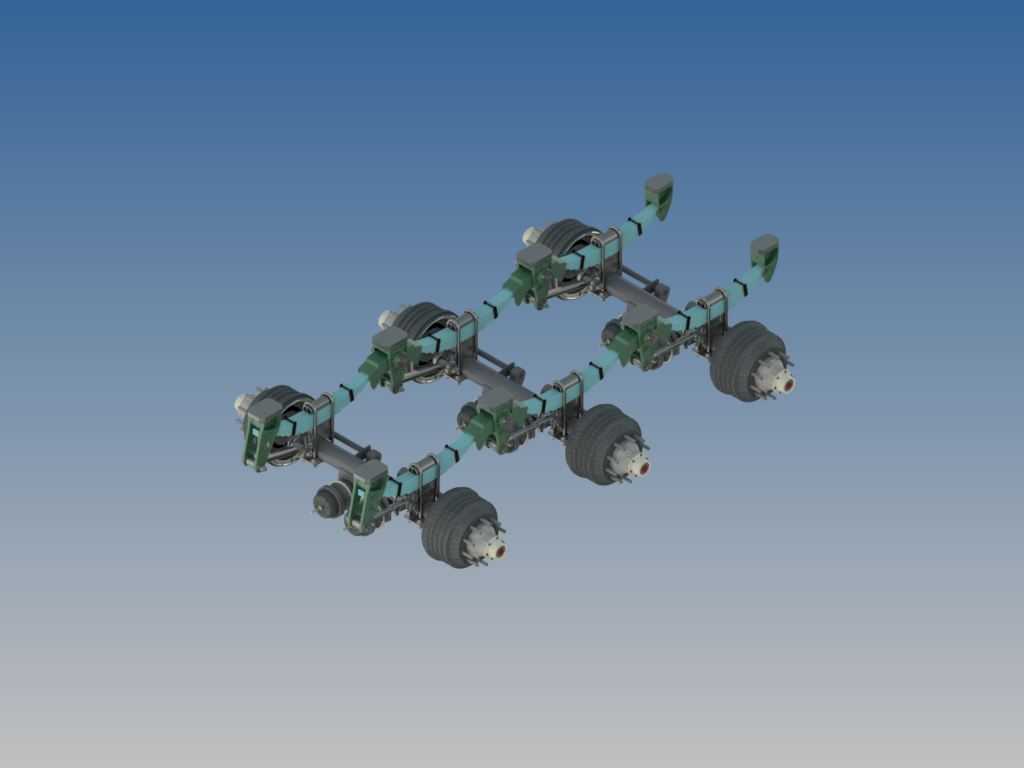

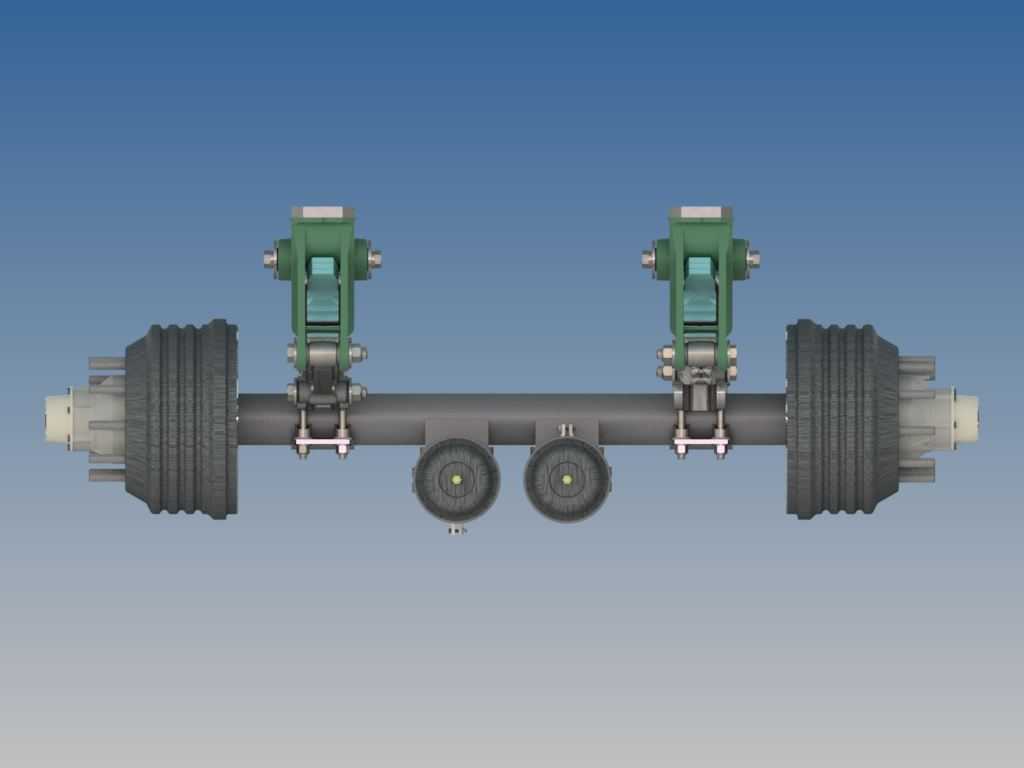

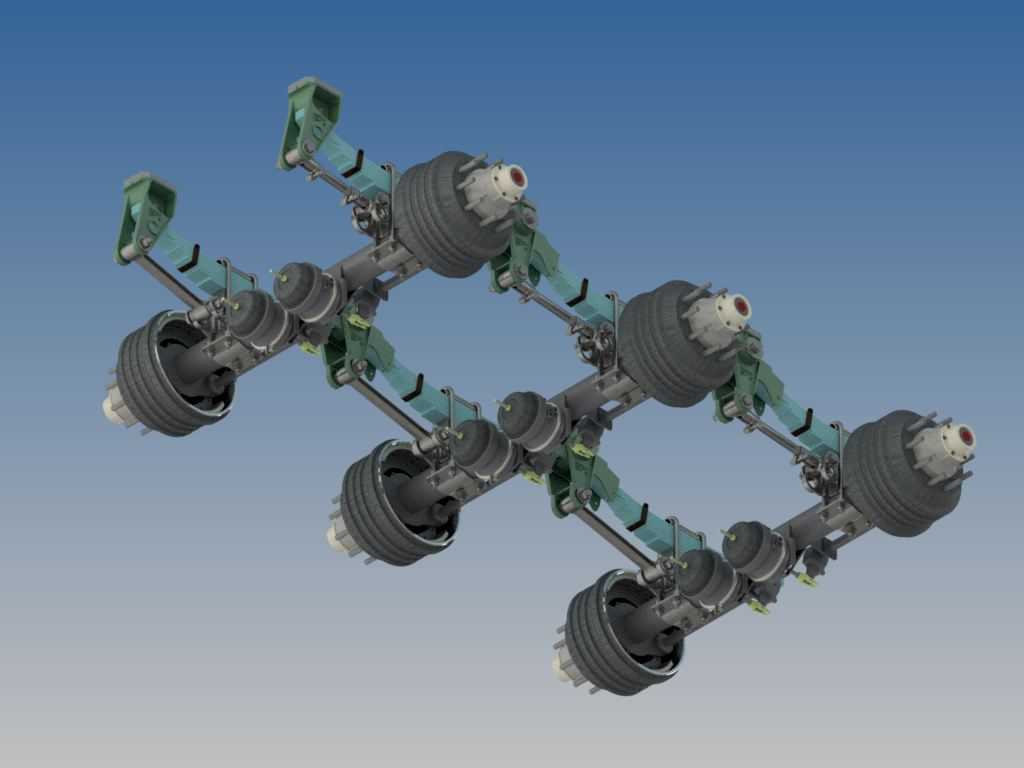

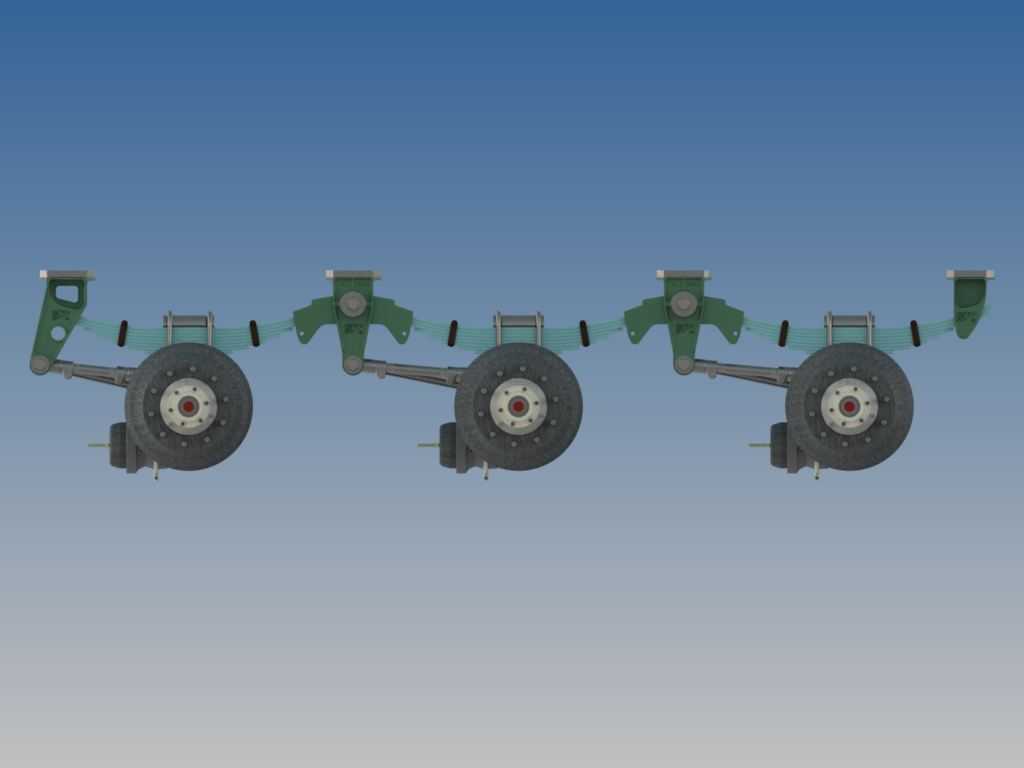

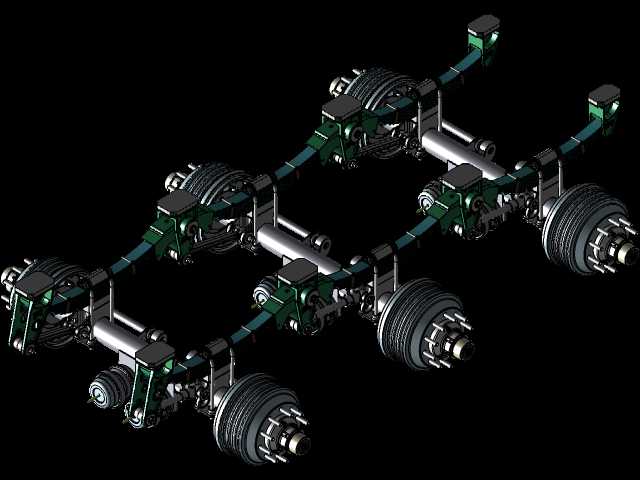

在公路货运挂车、重型平板拖车的行走系统设计中，多轴弹簧悬架是承担载荷传递、路面冲击缓冲、行驶姿态保持的核心部件，这套三轴6弹簧90K悬架结构，针对总载荷等级90K磅级的重载运输场景开发，适配多轴重载货运挂车、工业场内转运重型平板拖车、工程设备运输半挂车的底盘布置需求。整套悬架采用三轴并列排布的结构形式，每根车桥对应配置左右两组钢板弹簧组件，合计六组弹簧承载单元，这种布置形式能够将车架传递的垂直载荷均匀分配到三根车桥的六个轮胎接地点，在重载工况下有效降低单胎接地比压，适配非铺装路面、厂区破损路面等复杂通行场景，减少轮胎异常磨损与路面损伤。从功能特性来看，这套悬架的钢板弹簧采用多片等强度叠片结构设计，弹簧片之间预留合理的摩擦间隙，在车辆行驶过程中通过片间微动摩擦耗散路面冲击能量，配合车桥端的限位支座、减震连接结构，能够有效过滤路面颠簸带来的高频振动，避免车架上承载的精密设备、易碎货物受到冲击损伤。同时每根车桥都配置了独立的导向推力杆结构，纵向推力杆承担车辆起步、制动时的纵向力传递，横向推力杆限制车桥的横向位移，保证车辆在急加速、紧急制动、弯道行驶时车桥与车架的相对位置保持在设计公差范围内，避免轮胎出现偏磨、行驶跑偏等问题。在设计思路层面，整套悬架采用模块化的集成设计，所有连接支座、弹簧座、车桥安装位都采用标准化接口设计，三根车桥的悬架组件具备互换性，在后期维护更换时不需要单独定制配件，能够大幅降低运维成本。设计过程中针对重载工况下的应力集中问题，对弹簧座与车桥的焊接连接位置、推力杆铰点安装位置都做了圆弧过渡加强处理，通过有限元仿真对极限冲击载荷下的应力分布做了迭代优化，避免长期交变载荷下出现结构疲劳开裂。安装边界方面，整套悬架的横向安装宽度适配主流重载挂车的车架纵梁间距，弹簧上支座与车架纵梁的连接采用螺栓加焊接的复合连接形式，既保证连接强度，也方便后期拆装调整；车桥端的轮毂安装位符合标准重载车桥的轮端连接尺寸，能够直接适配常用的重载轮胎轮辋组件；各轴之间的轴距按照重载行驶的轴荷分配最优值设定，既保证转弯过程中轮胎的滑移量处于合理范围，也避免轴距过小导致的轴间干涉、制动时轴荷转移过大的问题。在实际应用中，这套悬架结构不需要额外配置复杂的空气供给控制系统，相比空气悬架结构具备更高的可靠性，在缺乏专业维护条件的长途货运、工地转运场景下故障率更低，能够适应高温、严寒、多尘等恶劣工作环境。悬架的各铰接点都采用免维护的橡胶衬套结构，衬套具备足够的径向刚度与扭转柔性，既能够传递各方向的作用力，也能允许车桥在跳动时产生合理的扭转位移，释放结构内应力，避免刚性连接带来的应力断裂问题。针对重载下的车架扭转工况，六组弹簧的刚度匹配经过多轮调校，当车辆通过凹凸不平的交叉轴路面时，各弹簧能够产生不同的压缩变形量，保证所有轮胎都能与地面保持有效接触，避免单轮悬空导致的驱动力丧失、车架局部载荷过载问题。整套结构的所有外露部件都做了防腐防锈处理，弹簧表面采用喷丸强化加涂装工艺，提升弹簧的疲劳寿命与抗腐蚀能力，连接螺栓采用高强度等级的紧固件，保证在长期振动工况下不会出现松动失效。
