90K空气悬架牵引转向车轴结构

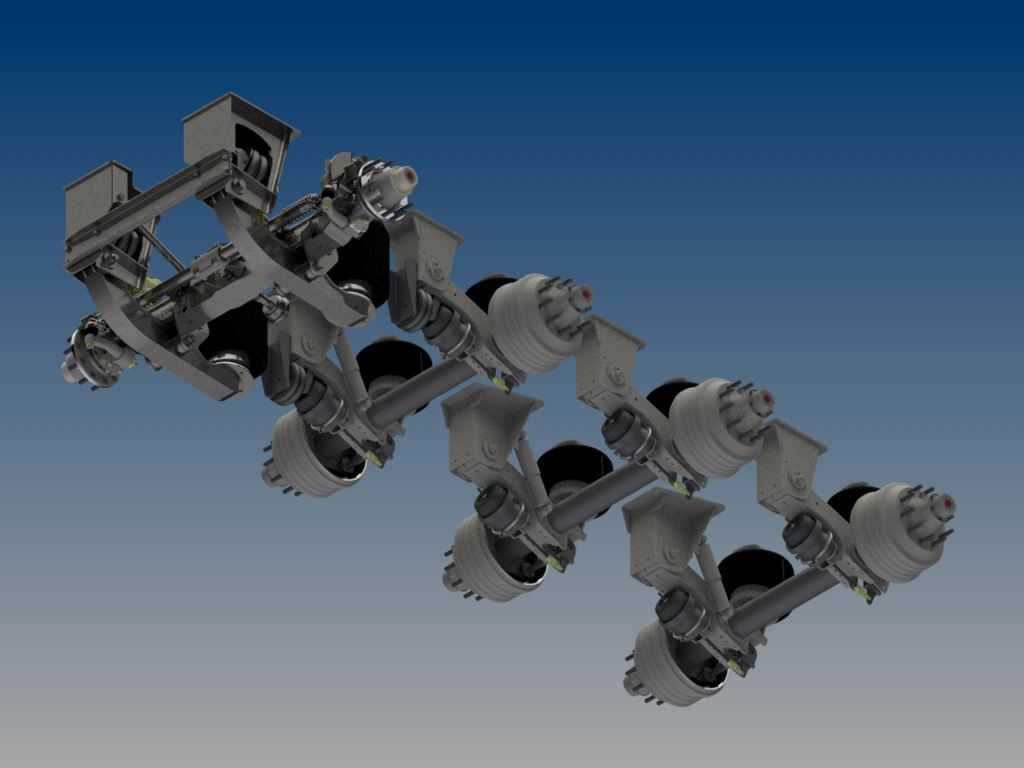

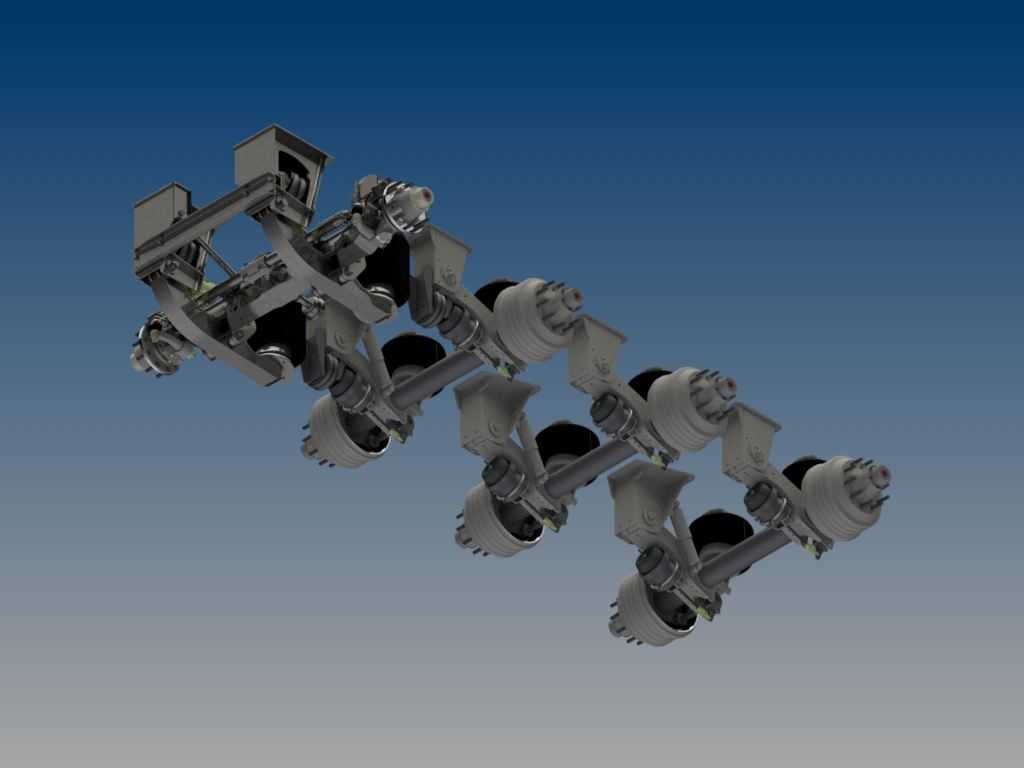

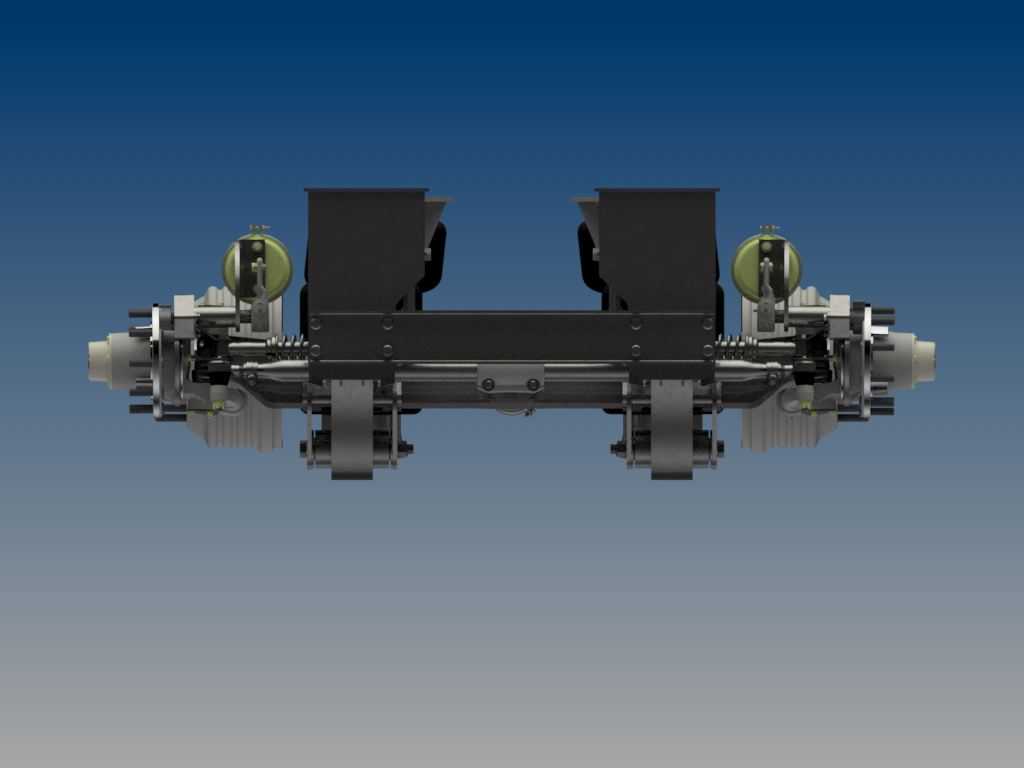

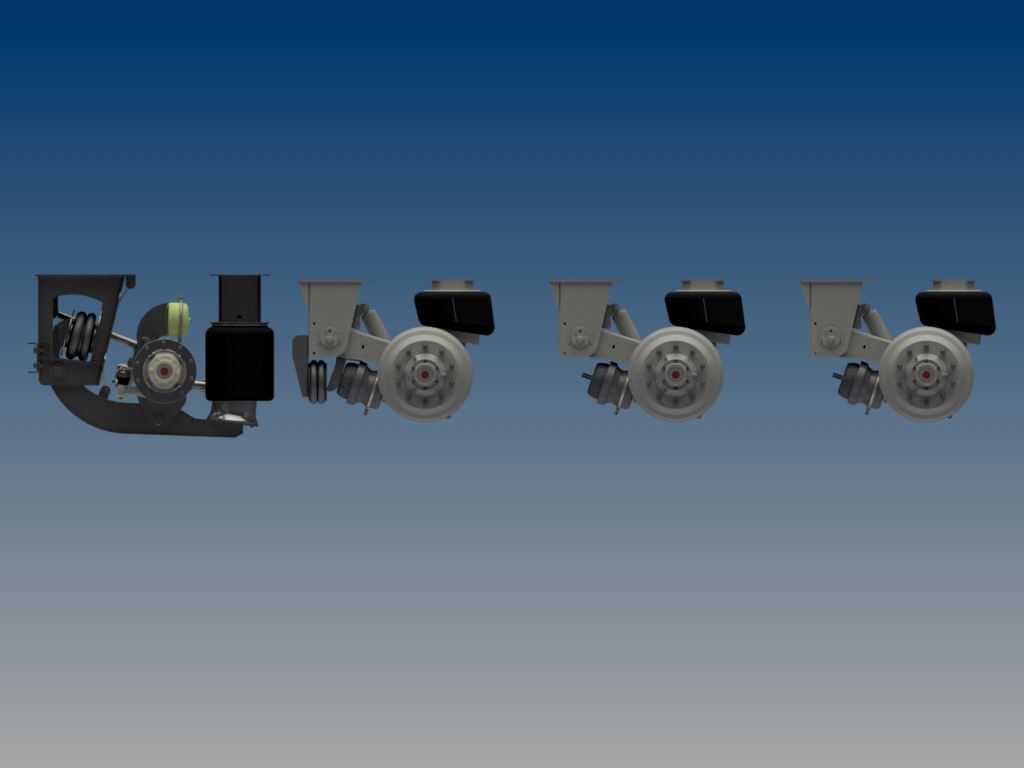

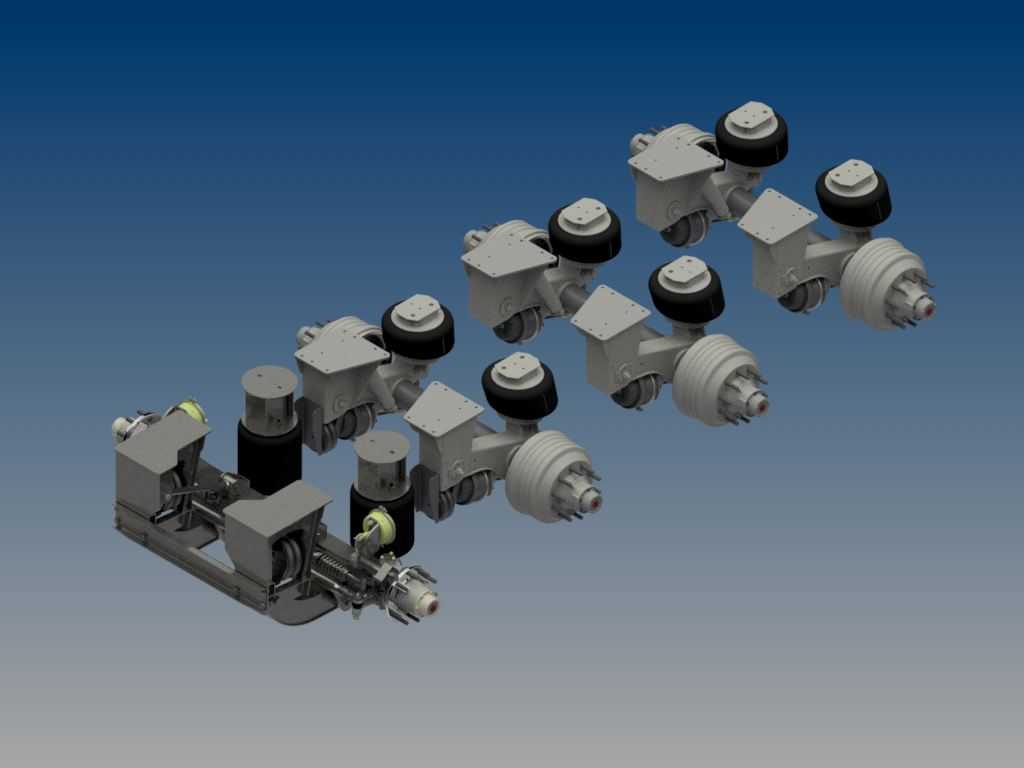

这套多轴空气行驶悬架结构，主要适配重型多轴挂车、特种重载运输车辆的底盘行走系统，在大件运输、多轴重载货运场景中，承担承载、行驶缓冲、转向随动的核心功能，区别于传统钢板弹簧悬架，空气悬架的刚度可调特性，能在重载工况下更好过滤路面颠簸，既保护运输的精密大件货物，也能降低车架长期受交变冲击产生的疲劳损伤。从结构布局来看，该配置采用三桥排布搭配牵引转向端的设计，每根车轴都匹配独立的空气弹簧承载单元、制动气室以及导向推力杆组件，转向端的LA结构能在车辆转弯时带动对应车轴产生随动转向角度，大幅减小多轴重载车辆的转弯半径，避免长轴距挂车在狭窄场站、山区弯道通行时出现轮胎过度磨损、转弯通过性不足的问题。设计过程中，首先要明确各轴的载荷分配边界，90K的额定轴荷对应单轴承载9吨级的载荷要求，空气弹簧的安装位置需要对齐车架纵梁的承载受力点，推力杆的铰接点坐标要经过运动学校核，保证车轴上下跳动过程中，轮距、前束的变化量控制在轮胎允许的滑移范围内，避免行驶中出现轮胎异常偏磨。安装边界上，整套悬架的上部连接接口完全匹配标准挂车纵梁的腹板孔位，空气弹簧的上下安装座分别对应车架底部与车轴桥壳的安装平面，制动气室的管路走向预留了足够的跳动间隙，不会在车轴极限缓冲行程中出现管路拉扯、干涉的问题；转向随动机构的拉杆连接点，在直线行驶状态下处于中位锁止的初始位置，转向时的转角传递比例经过匹配，能让后轴跟随牵引车的转向轨迹行驶，减少轮胎的横向滑移量。在实际工况适配中，空气弹簧的充放气接口预留了整车高度阀的安装位置，可根据车辆装载状态自动调整气囊高度，不管是空载还是满载状态，都能保持车架高度一致，适配不同高度的装卸货平台，同时在高速行驶时降低悬架刚度提升平顺性，恶劣非铺装路面行驶时升高悬架提升通过性。每根车轴配套的鼓式制动组件，匹配重载工况的制动扭矩要求，制动气室的推杆行程在设计时预留了足够的磨损补偿量，减少日常维护的调整频次；导向杆系采用V型推力杆搭配纵向推力杆的组合，既能传递车辆行驶的纵向牵引力与制动力，也能承受横向的离心力载荷，保证车轴在各种行驶工况下都保持正确的位置，不会出现横向窜动。整套结构的三维建模过程中，所有铰接位置都保留了实际的装配间隙，橡胶衬套的安装位置也做了结构还原，可直接用于后续的运动仿真、受力分析工作，也能作为同类型多轴空气悬架产品开发的参考结构，帮助设计人员快速校核安装空间、运动干涉问题，缩短产品开发的周期。
