拖车车身用长条式多灯组尾灯总成结构

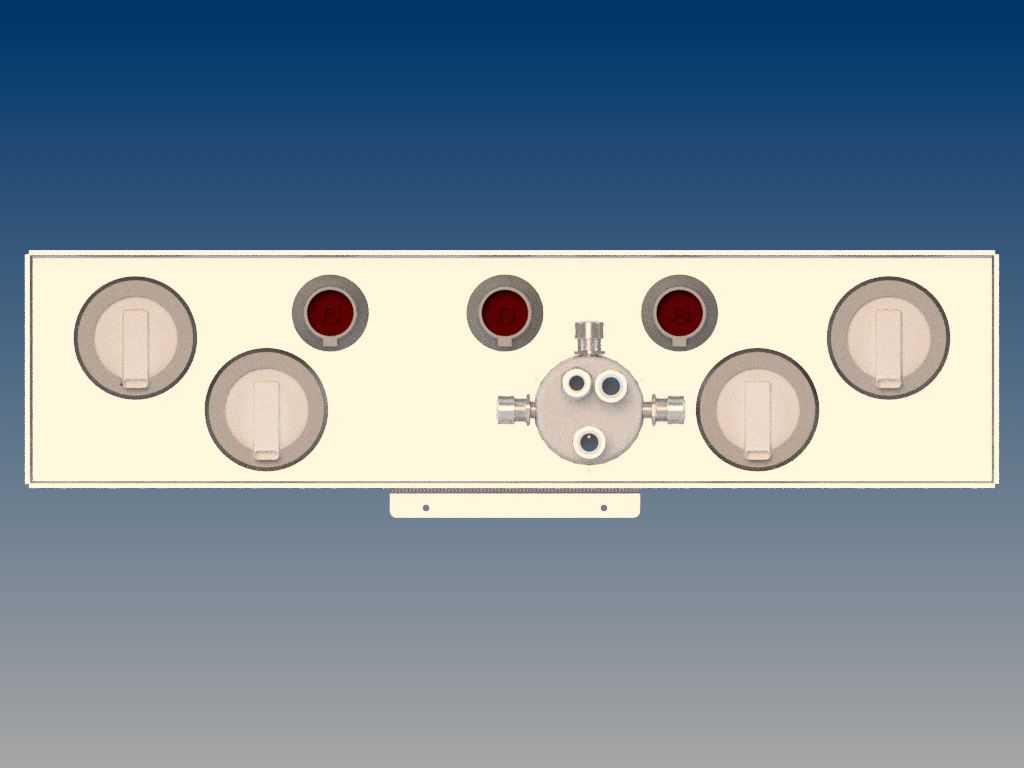

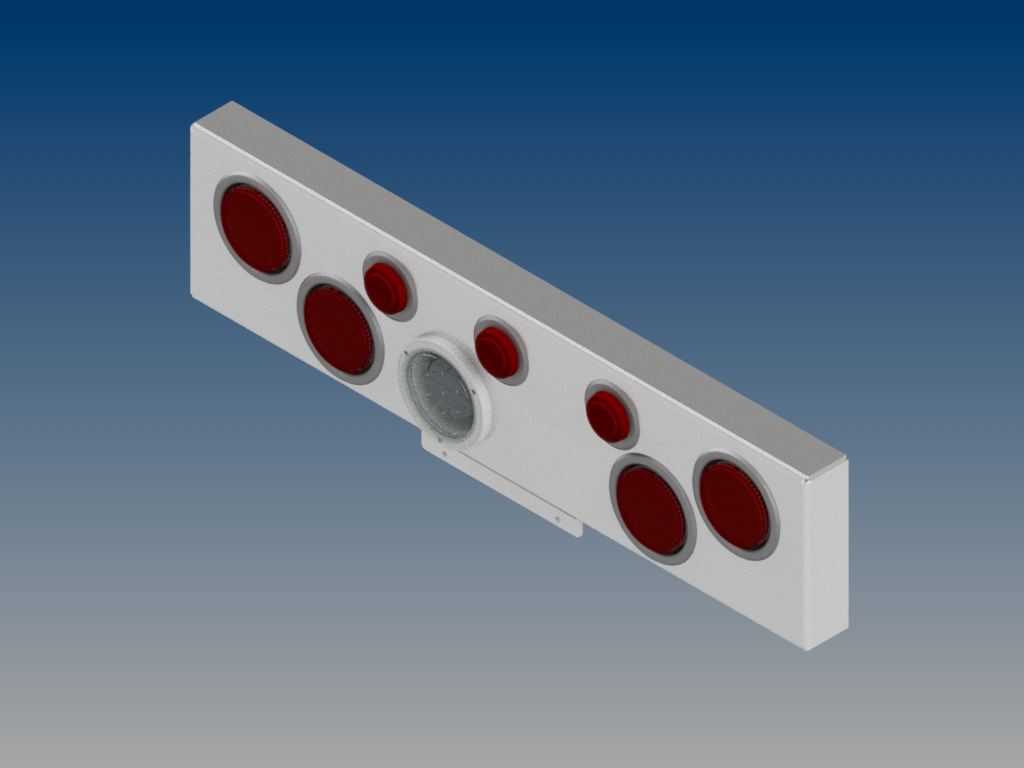

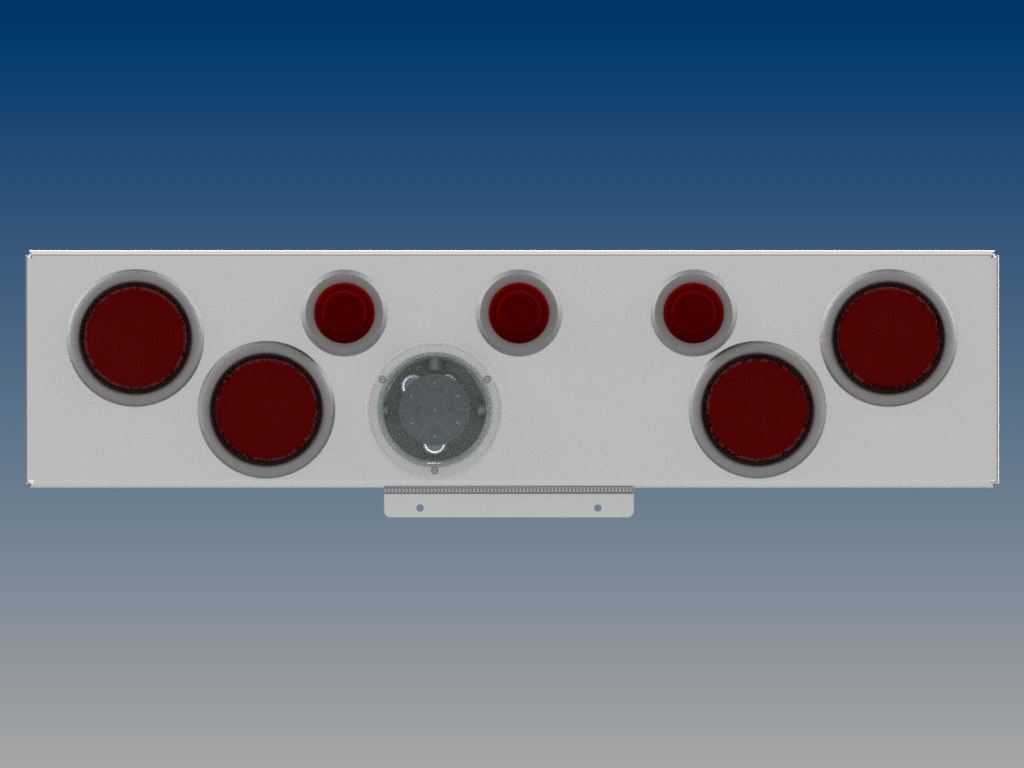

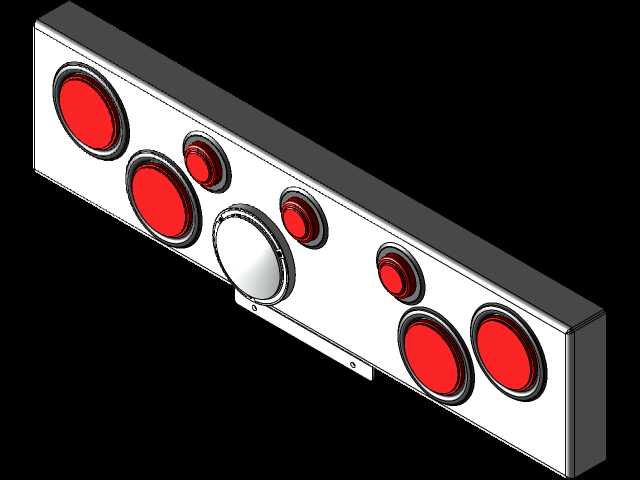

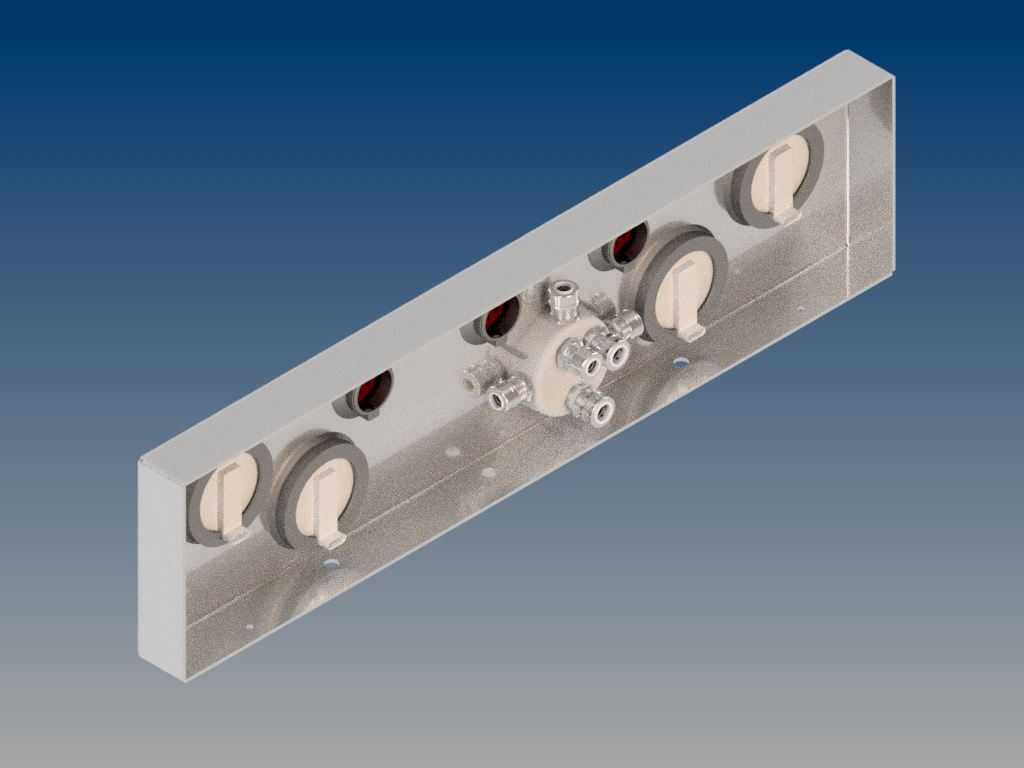

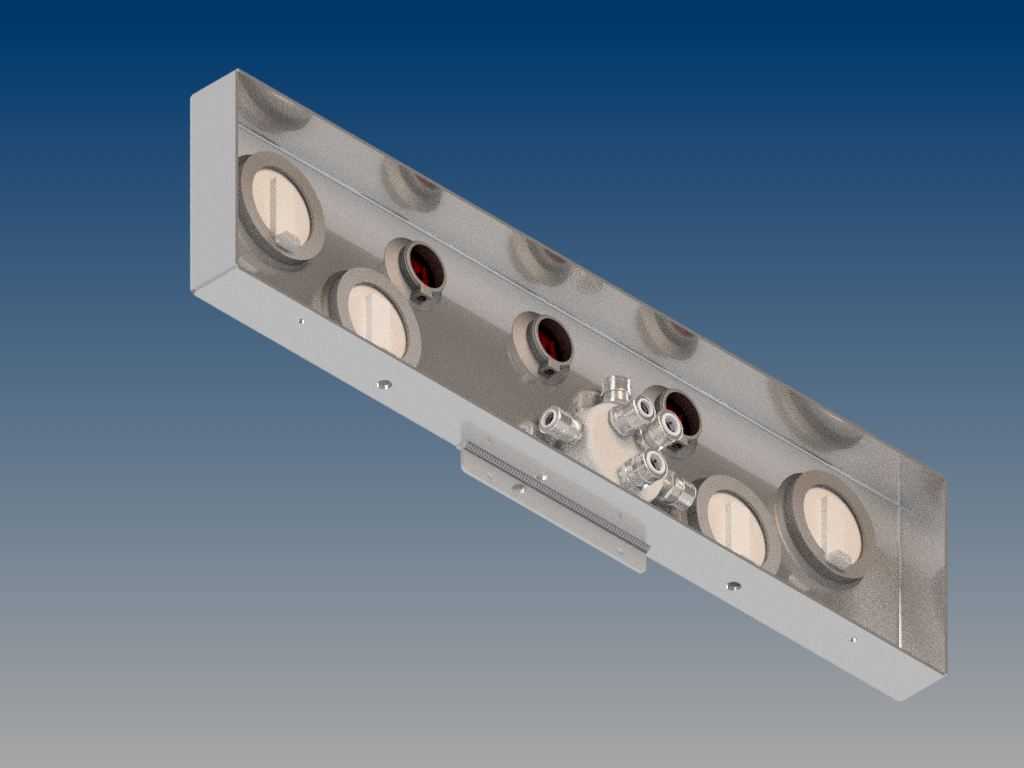

这款长条式尾灯总成主要适配货运拖车、工程作业挂车以及部分特种作业车身的尾部安装需求，在实际道路行驶场景中承担尾部示宽、转向提示、制动警示以及夜间行车位置标识的核心功能，区别于乘用车辆的分体式尾灯布局，该总成采用一体化长条式壳体设计，能够在拖车这类尾部宽度较大的载具上实现更大范围的光线覆盖，避免后车因视角偏差无法识别车辆尾部边界的风险。从结构设计层面来看，壳体采用冲压成型的金属基材作为主体承载结构，表面做了镜面抛光处理，一方面能够提升户外使用场景下的抗腐蚀能力，减少雨水、道路融雪剂、扬尘对壳体基材的侵蚀，另一方面金属壳体的结构强度更高，在拖车行驶过程中遭遇路面飞石撞击、轻微剐蹭时不易出现壳体开裂的问题，相比塑料材质的尾灯壳体更适配重载拖车复杂的行驶工况。灯组布局采用多圆形灯腔沿壳体长度方向等距排布的设计，不同灯腔分别对应不同的灯光功能，其中大尺寸灯腔主要负责行车示宽与制动灯光输出，小尺寸带深色滤光结构的灯腔对应转向提示功能，每个灯腔都做了独立的密封结构设计，在灯腔与壳体的衔接位置预留了密封胶条的安装槽位，装配时通过压合密封胶圈实现灯腔内部与外部环境的隔绝，满足户外雨天行驶、高压水枪冲洗作业下的防水要求，避免内部电路因进水出现短路故障。总成的背部设置了集中式的气路与电路接插端口，所有灯组的线路都在壳体内部完成走线汇总，通过统一的多针接插件与车身主线束连接，相比分体式尾灯需要逐个接线的装配方式，能够大幅降低现场安装的接线工作量，同时减少线路外露带来的老化、破损风险；气路接口则对应部分带气密性检测功能的特种拖车配置，可实时监测尾灯总成内部的密封状态，一旦密封失效出现气压下降，可及时向驾驶端发出预警。安装结构方面，壳体背部预留了两个凸起的安装支脚，支脚上开有标准尺寸的螺栓过孔，安装时可直接通过螺栓将总成固定在拖车尾部的预装横梁上，安装孔位的间距匹配主流拖车尾部的安装孔位标准，不需要对车身安装位做二次打孔修改，能够实现直接替换安装；壳体的整体厚度控制在较薄的区间，安装后突出车身表面的尺寸较小，不会超出车辆尾部的外廓边界，避免在装卸货物、倒车靠台时因突出量过大造成尾灯磕碰损坏。在设计细节上，灯腔的出光角度经过针对性调校，大尺寸示宽灯的光线扩散角度覆盖水平方向120度范围，垂直方向上下各30度，能够保证后方不同高度、不同车道位置的车辆都能清晰识别灯光信号；转向与制动灯的亮度做了差异化匹配，制动灯亮度高于日常行车示宽灯亮度，转向灯光采用频闪工作模式，能够在复杂光线环境下快速引起后车驾驶员注意。壳体的边缘做了圆弧过渡处理，没有尖锐的棱角结构，一方面能够减少车辆行驶过程中的风阻，避免高速行驶时壳体边缘产生风噪，另一方面也能减少安装维护过程中尖锐边角对操作人员造成划伤的风险。内部灯座采用耐高温的绝缘材质制作，能够承受灯泡长时间工作产生的热量，避免长期高温环境下出现灯座变形、线路绝缘层老化加速的问题，灯座与灯泡的连接采用标准卡口结构，后期维护更换灯泡时不需要拆解整个总成，仅需从背部打开对应灯腔的密封盖即可完成灯泡更换，大幅降低后期维护的时间成本。
