商用车带超级单胎单点悬架总成结构

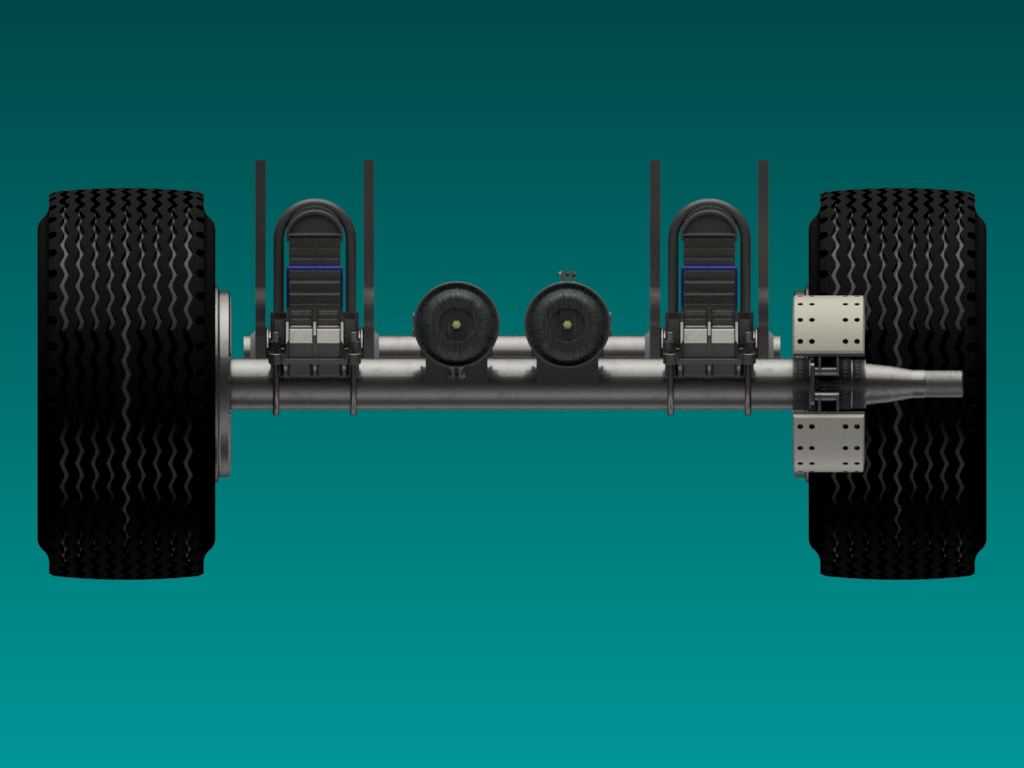

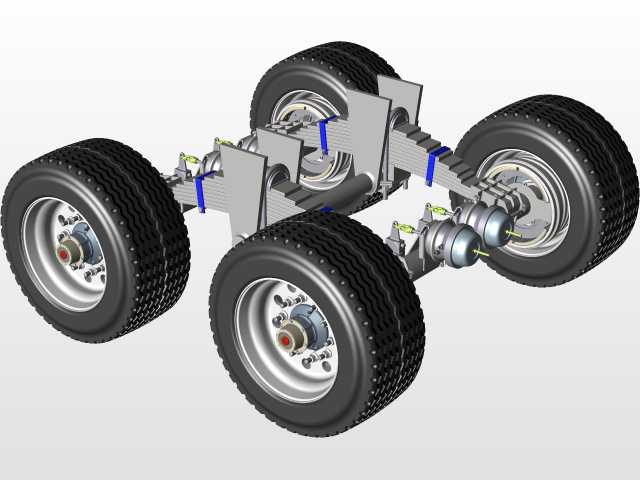

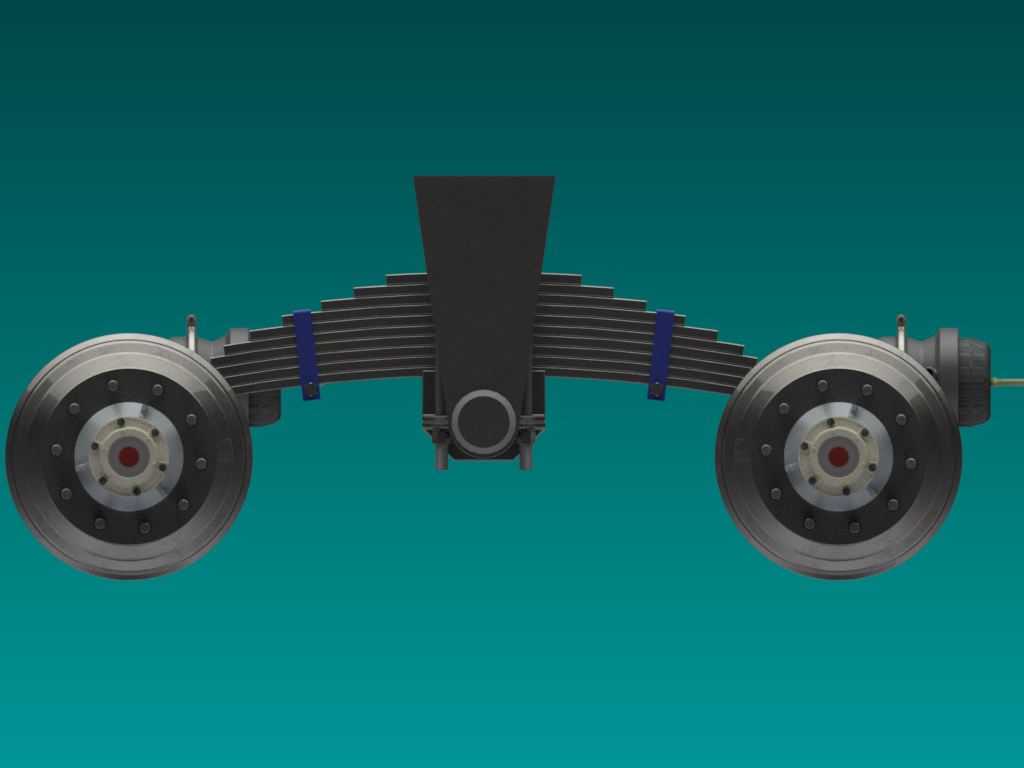

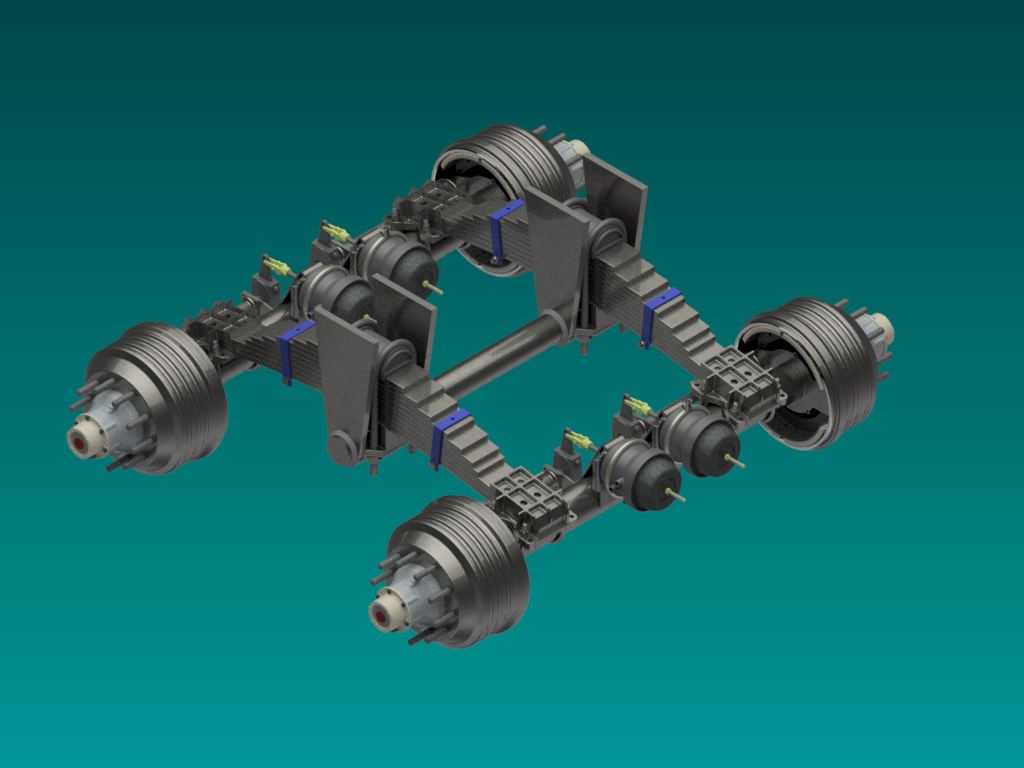

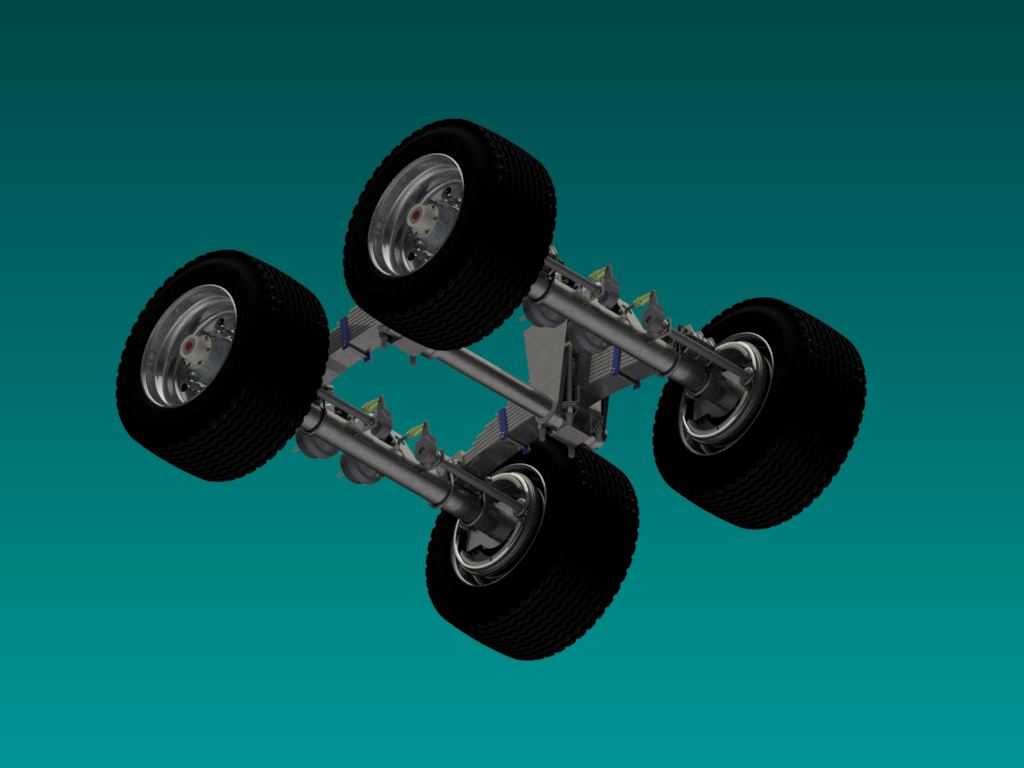

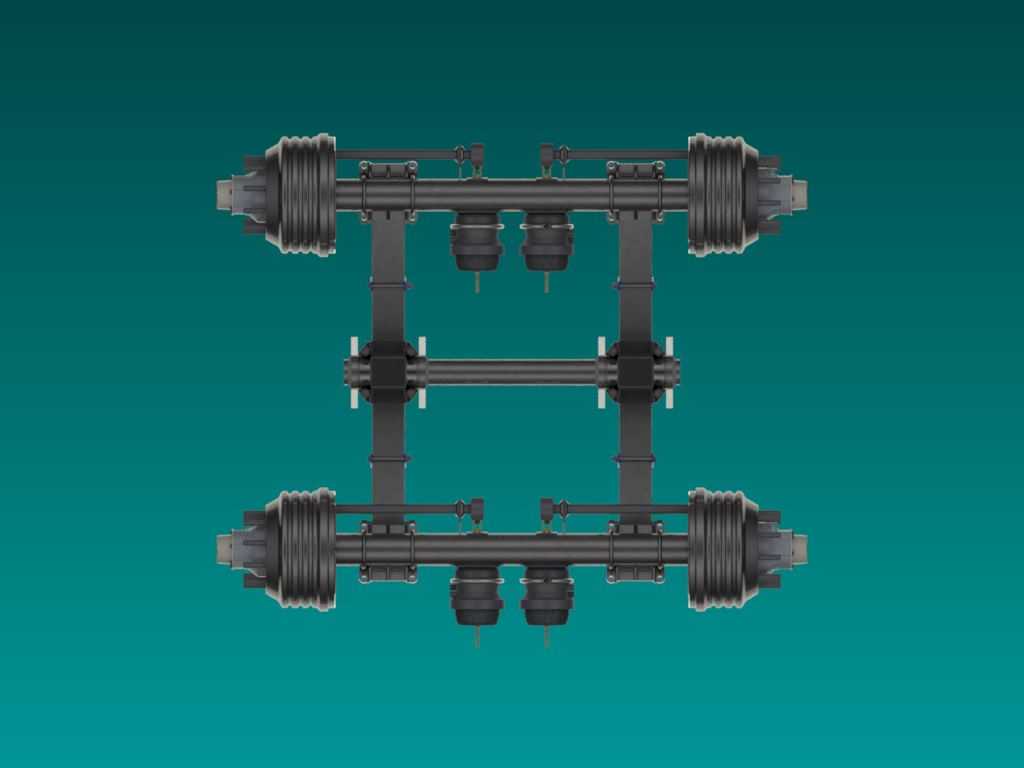

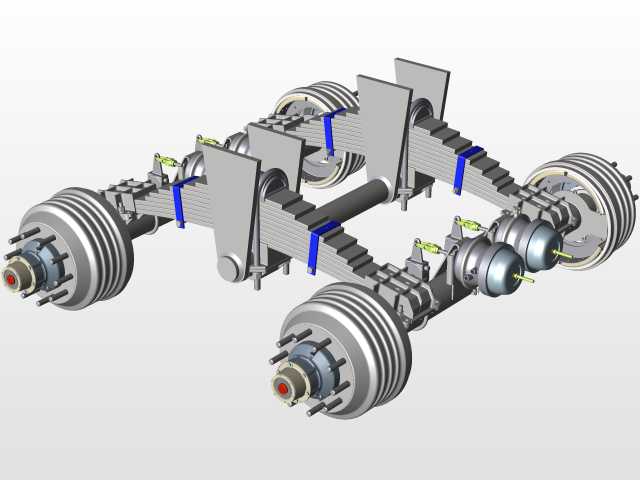

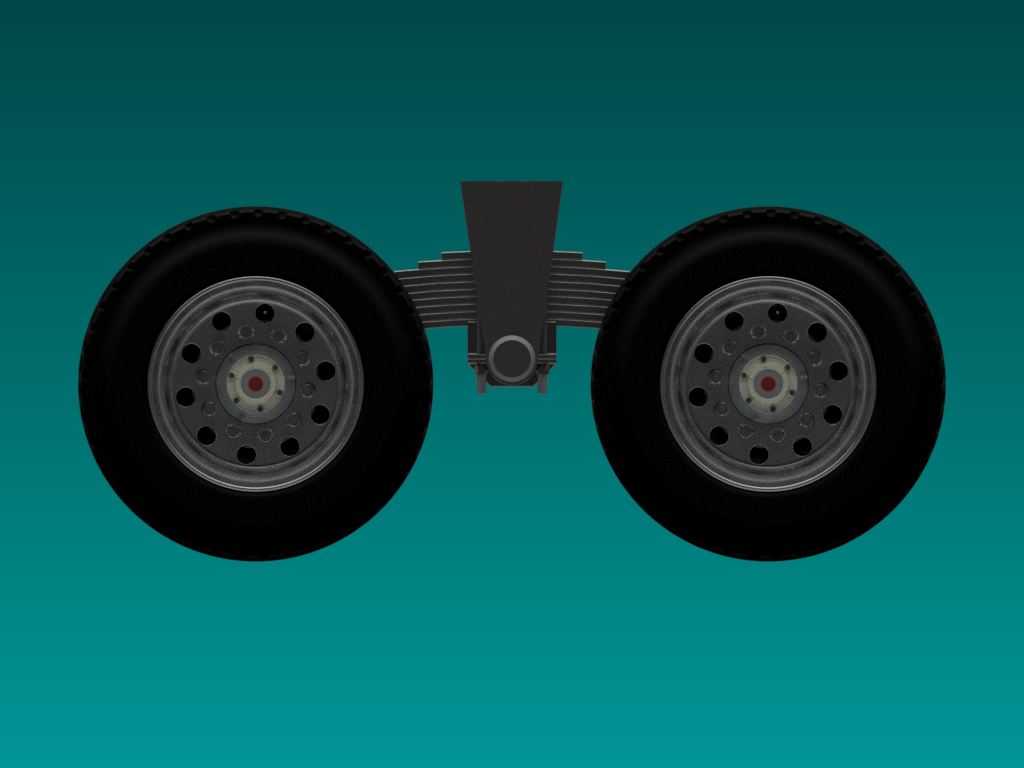

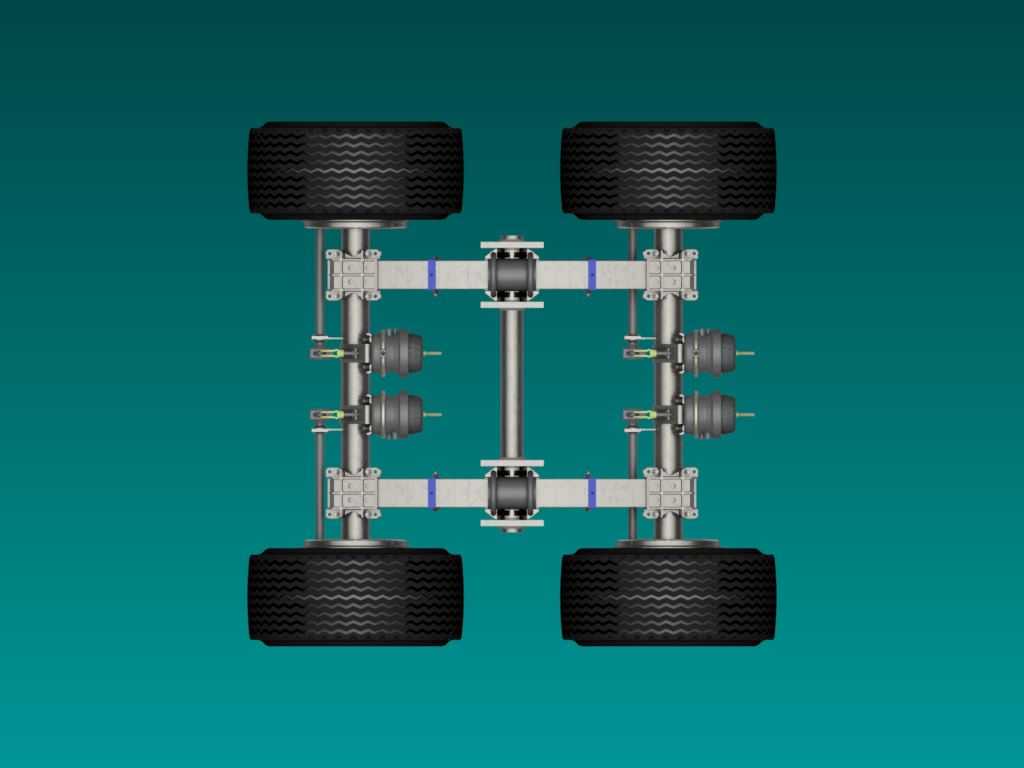

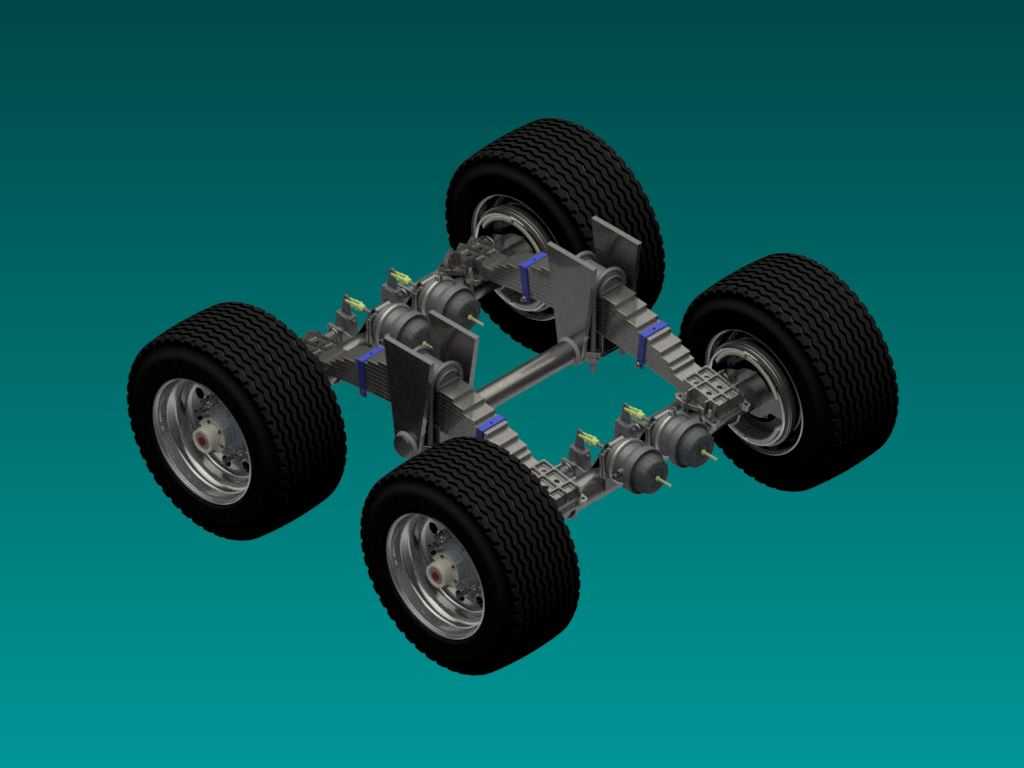

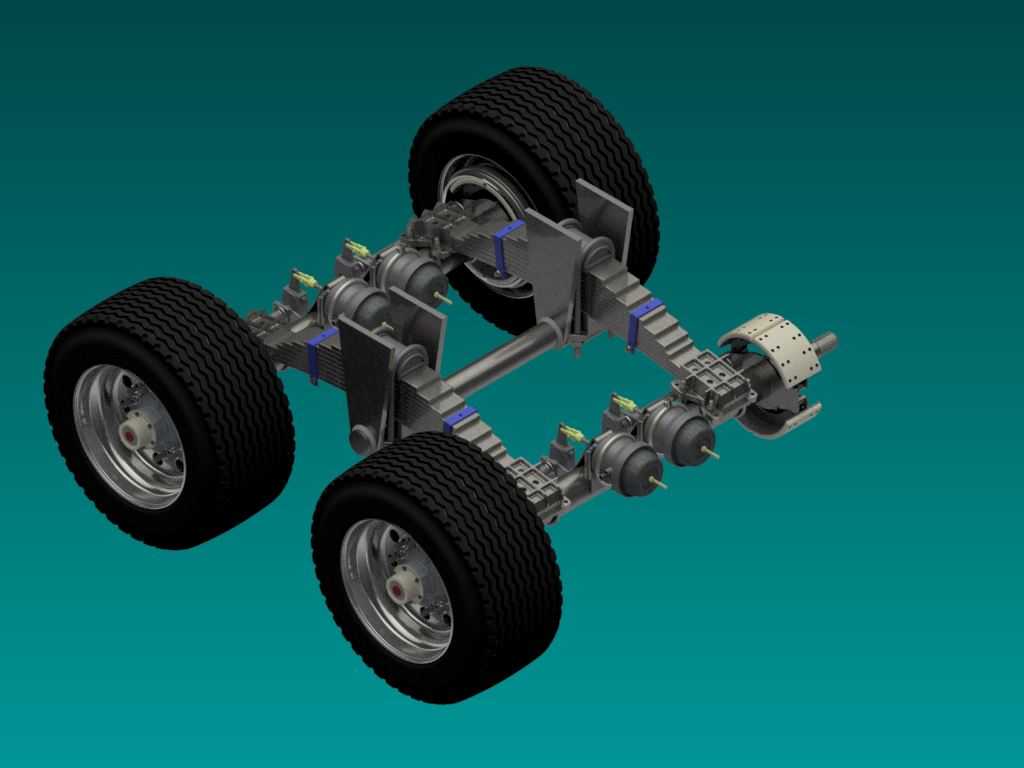

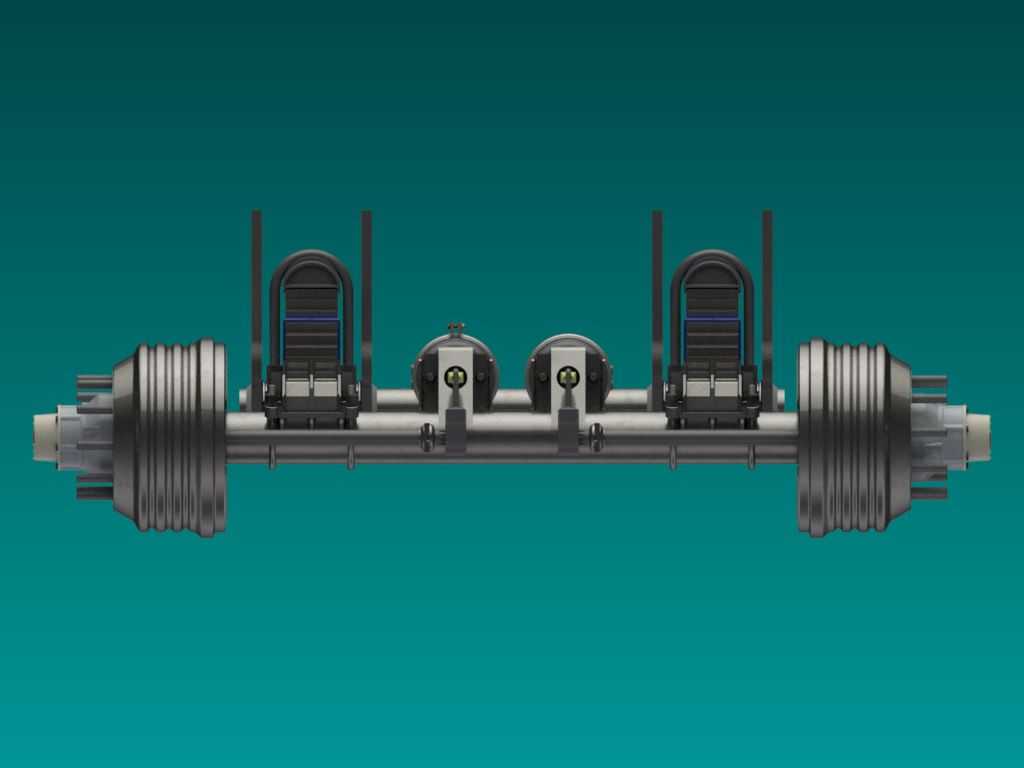

这套悬架结构主要面向重型商用车、特种运输车辆的底盘行走系统开发场景，适配干线物流牵引车、重载货运挂车以及部分特种作业车辆的底盘布置需求，核心作用是承接车架与车轮之间的载荷传递，同时缓冲路面颠簸带来的冲击，保证车辆行驶过程中的轮胎接地性与操控稳定性。和传统的双胎并装悬架结构不同，这套结构同时覆盖了搭载超级单胎与普通单胎的安装适配需求，在结构设计阶段就预留了两种轮胎规格的安装接口，不需要额外改动桥体结构就能完成配置切换，能满足不同载重等级、不同运营场景的车辆选型需求。从实际功能特性来看，这套单点悬架采用了对称式的双轴联动布置逻辑，左右两侧的悬挂单元通过横向的连接构件形成整体受力结构，相比独立布置的悬架单元，能更好地平衡左右车轮的载荷分配，尤其是在车辆过弯、经过起伏路面的时候，能有效减少单侧车轮的载荷波动，降低轮胎偏磨的概率，同时也能减少车架受到的扭转冲击，延长底盘车架的疲劳寿命。结构上集成了制动气室、空气弹簧、推力杆、减震元件以及轮毂安装单元，所有部件的安装点位都经过了装配干涉校验，在三维建模过程中严格按照实际装配关系完成了各部件的约束匹配，每一处连接副的运动行程都预留了足够的安全间隙，避免车辆在极限跳动工况下出现部件磕碰的问题。设计思路上优先考虑了底盘布置的紧凑性，整套悬架的横向安装宽度控制在适配超级单胎的最小边界范围内，相比传统双胎悬架能减少近三分之一的横向占用空间，给底盘上的油箱、蓄电池、气路管线等部件留出更多布置余量，同时也能降低车辆行驶过程中的风阻系数，对干线物流车辆的燃油经济性提升有实际帮助。在安装边界的设计上，悬架上方与车架连接的安装座采用了标准化的孔位布局，能适配多数主流商用车的车架纵梁间距，不需要对车架进行额外的打孔改制就能完成装配，降低了整车厂的底盘装配工艺难度。桥体两端的轮毂安装法兰同时匹配超级单胎与普通单胎的螺栓孔分布，气室的安装支架预留了不同规格制动气室的调整余量，推力杆的连接点采用了橡胶铰接头的结构，能在传递纵向驱动力与制动力的同时，吸收部分路面传来的纵向冲击，减少传动系统受到的动载荷。从结构受力的角度来看，整套悬架的载荷传递路径非常清晰，车轮受到的垂直载荷依次通过轮毂、桥体、空气弹簧传递到车架，纵向的驱动力与制动力通过上下布置的推力杆传递到车架，横向载荷则通过横向稳定构件完成平衡，每一条载荷路径上的构件截面都经过了受力优化，在保证结构强度满足重载需求的前提下，尽可能降低了整套总成的自重，符合商用车轻量化的设计趋势。建模过程中对所有运动部件的行程都做了运动仿真校验，比如车轮上下跳动的极限行程、转向过程中轮胎与周边部件的间隙、制动气室推杆的伸缩行程都做了逐一验证，确保在实际装车之后不会出现运动干涉的问题。对于底盘设计工程师来说，这套模型可以直接用于整车底盘的总布置校核，核对悬架与周边车架、管线、货箱部件的间隙是否满足设计要求，也可以作为同类型悬架产品开发的结构参考，对比不同结构方案的布置优劣；对于车辆维修与配件选型人员来说，通过三维模型可以直观了解整套悬架的部件组成与装配关系，快速定位故障部件的安装位置，提升维修保养的效率。需要注意的是，这套悬架结构在适配不同载重等级的车辆时，需要匹配对应刚度的空气弹簧与减震器参数，安装过程中要保证左右两侧的悬架初始高度一致，避免出现车身倾斜、轮胎偏磨的问题，同时所有连接螺栓的拧紧力矩都要符合对应的工艺规范，保证连接结构的可靠性，避免车辆运营过程中出现连接松动的安全隐患。
