工业机器人夹持臂轻量化优化结构

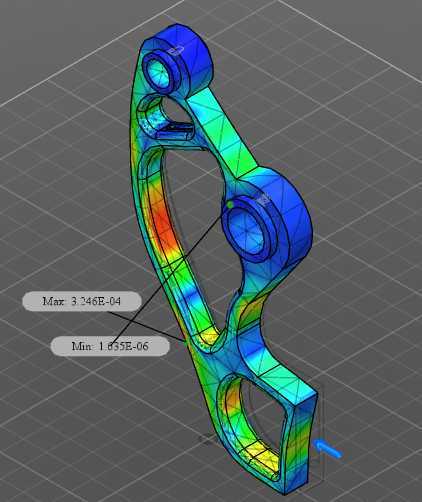

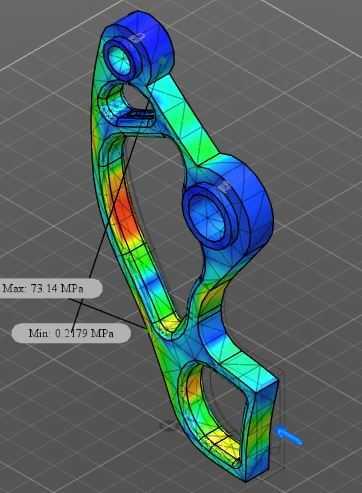

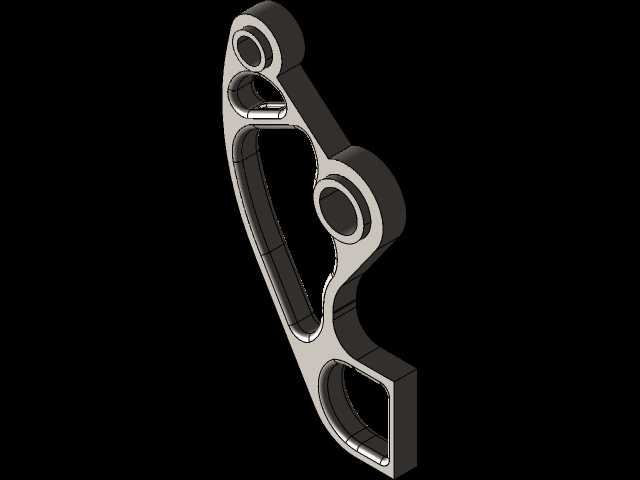

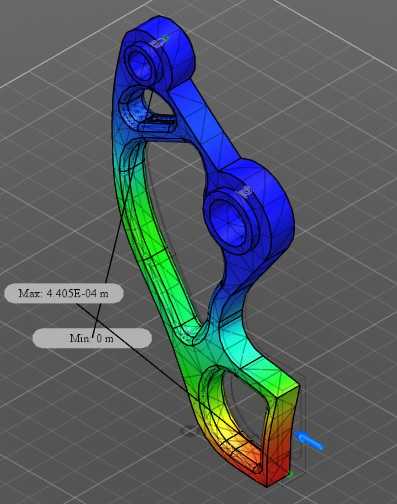

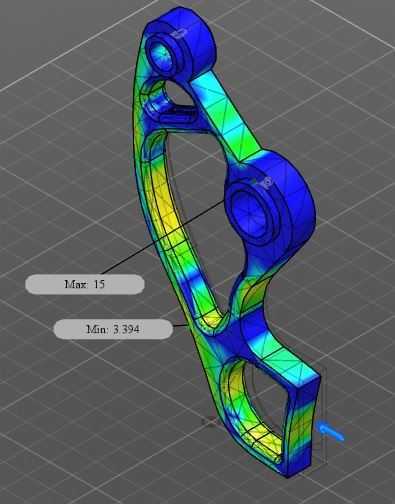

在工业机器人末端执行器的配套结构设计中，夹持臂是直接连接驱动端与夹爪的核心传力构件，这类部件广泛应用于机床上下料、工件码垛、装配工位的物料转运场景，需要在反复启停的交变载荷下长期保持结构刚性，同时还要尽可能降低自身重量，减少机械臂关节的负载冗余，提升整机的运动响应速度。这款夹持臂的结构设计完全围绕传力路径做拓扑优化，没有多余的冗余材料，整体轮廓顺着载荷传递的走向做流线型过渡，从两个安装铰接端到末端夹持受力段，截面尺寸根据应力分布梯度做渐变处理，高应力区域保留足够的壁厚与加强结构，低应力区域做镂空减材处理，在保证结构强度的前提下最大化压缩构件自重。从实际安装适配的角度来看，该夹持臂的两个铰接孔位完全匹配主流六轴工业机器人腕部的安装接口尺寸，孔位同轴度、端面垂直度的公差预留符合通用机械臂末端的装配要求，不需要额外做转接件即可直接安装，末端的夹持安装面预留了标准的紧固件孔位，可以适配不同规格的气动夹爪、电动夹爪模块，覆盖从几公斤到数十公斤级的工件夹持需求。在结构性能校核层面，设计过程中通过有限元仿真对全工况载荷做了遍历验证，对应夹持臂在最大夹持力、极限偏载、快速启停惯性冲击等不同工况下的应力分布做了逐一校核，应力集中区域都做了圆角过渡处理，避免锐角带来的应力突变风险，整体变形量控制在微米级区间，完全满足高精度装配、精密上下料场景的刚性要求，不会因为构件变形导致夹持定位精度超差。和传统等截面铸造的夹持臂相比，这种经过拓扑优化的结构在同等负载能力下自重降低近四成，能够有效减少机械臂腕部关节的持续负载，降低关节减速器的磨损速度，延长整机的维护周期，同时流线型的外形结构也不容易在作业过程中积留切削液、金属碎屑，在机加工上下料这类多粉尘、多切削液的场景中使用时，清理维护的难度更低。在实际产线适配中，这类夹持臂可以直接替换原有同安装尺寸的厚重铸钢构件，不需要改动机械臂的运动控制参数，安装后即可直接投入使用，对于需要提升机器人负载利用率、降低关节负载的产线改造场景适配性极强，结构本身的材料选用常规的结构钢即可满足强度要求，加工工艺可以采用精密铸造后做少量机加工的方式实现，批量化生产的成本可控，不需要特殊的加工设备即可完成制造。
