工业机器人夹持臂轻量化优化结构

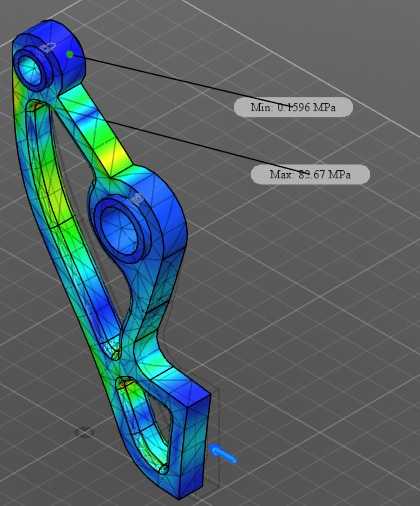

在工业自动化产线的物料搬运、工件上下料、精密装配工位中，夹持臂作为连接机器人末端执行器与机械臂腕部的核心传力构件，其性能直接决定整套抓取系统的负载上限、运行节拍与定位精度。不同于常规的刚性连接臂，该夹持臂在设计阶段就围绕实际工况的受力边界做了针对性的拓扑优化，从应力云图的分布可以看出，整体结构的应力梯度从上端铰接孔位的高应力区，顺着臂身的弧形走向逐步过渡到下端夹爪安装端，材料的排布完全贴合主应力迹线的走向，没有出现多余的冗余材料堆积。

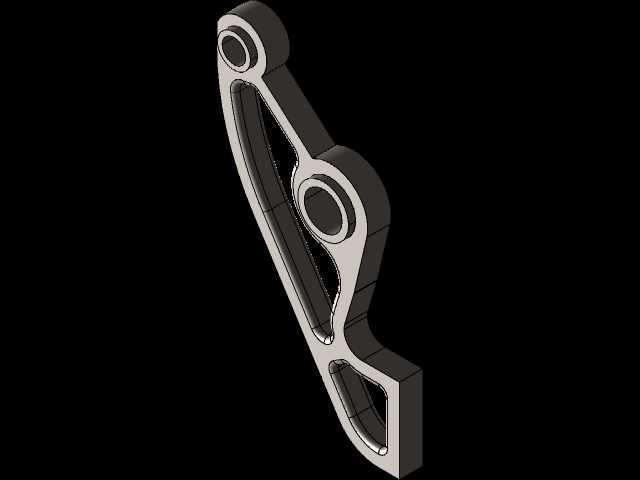

从安装边界来看，上端的铰接孔用于和机器人腕部的输出法兰做销轴连接，孔位的同轴度、端面的垂直度公差直接影响臂体摆动时的传动精度，设计时在孔位周边做了局部加厚处理，避免销轴反复受载出现孔位失圆、磨损间隙过大的问题。臂身采用弧形过渡的变截面设计，而非传统的等截面直臂结构，一方面是为了避让产线中相邻工位的工装夹具、输送线护栏等干涉边界，在机器人做轨迹规划时，弧形轮廓能减少臂体与周边设备的碰撞风险，适配更紧凑的产线布局；另一方面，弧形的力流传递路径能有效分散铰接处的集中应力，避免直角转折位置出现应力突变导致的疲劳断裂。下端的叉形安装端用于配套安装夹爪气缸或者电动夹爪模块，安装面的螺纹孔位按照通用末端执行器的安装孔距做了标准化设计，可兼容不同规格的气动、电动夹持组件，无需额外做转接板适配，减少末端的整体重量与安装累积误差。

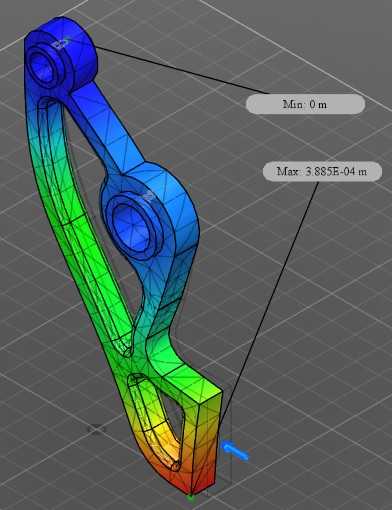

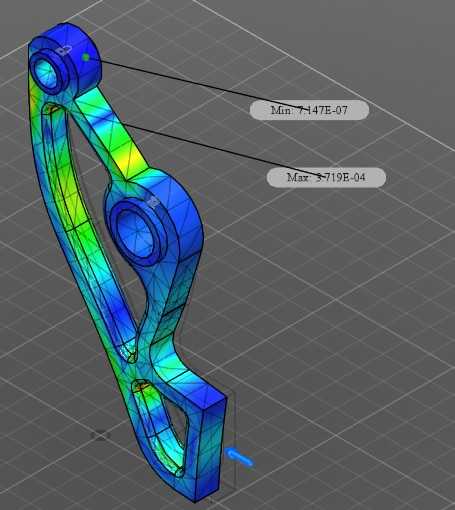

从受力特性来看，该夹持臂的最大应力出现在下端夹爪安装端的根部位置，这一区域是夹持工件时弯矩最大的位置，设计时通过渐变的壁厚过渡，让应力从安装面顺着臂身均匀向上传递，整个臂身没有出现应力集中的尖角、缺口，所有棱边都做了圆角过渡处理，既减少了热处理环节的开裂风险，也能降低长期交变载荷下的疲劳失效概率。从位移分布来看，最大位移出现在下端夹爪安装端的最外侧，这个位移量控制在精密装配场景允许的精度范围内，不会因为臂体变形导致夹取工件时出现定位偏差，能满足0.1mm级别的重复定位要求。

在实际应用场景中，这类夹持臂多用于中负载级别的工业机器人，适配30kg以内的工件抓取作业，常见于汽车零部件的机加工上下料、3C产品的精密装配、仓储物流的码垛拆垛工位。相比传统的等截面铸钢夹持臂，优化后的结构在保证强度、刚度满足工况要求的前提下，大幅削减了非受力区域的材料，既降低了臂体自身重量，减少机器人腕部的惯量负载，提升机器人的运行响应速度，也能降低伺服电机的输出扭矩要求，减少设备运行时的能耗。在结构细节上，臂身的加强筋排布完全顺着应力方向设置，没有采用传统的横竖交错的筋板结构，避免筋板交接位置出现应力集中，同时也减少了铸造或者3D打印加工时的支撑材料用量，降低加工难度与制造成本。铰接孔的内壁设计了衬套安装位，可配套耐磨铜衬套或者自润滑轴承，长期使用磨损后只需更换衬套即可，无需更换整个臂体，降低后期的维护成本。下端叉形结构的开口尺寸按照常用夹爪的安装宽度做了适配，两侧的安装面保持平行度公差要求，避免夹爪安装后出现偏斜，导致夹持工件时受力不均出现工件脱落的问题。

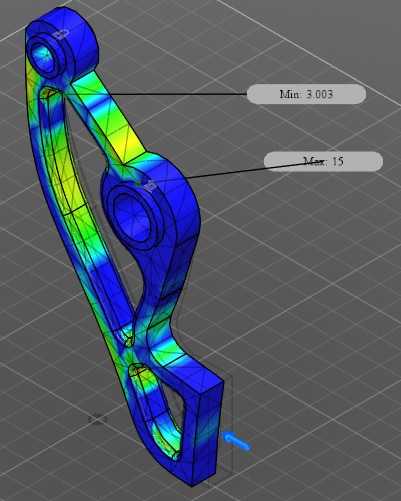

在设计验证阶段，通过有限元仿真模拟了最恶劣工况下的受力状态，也就是臂体完全伸展、夹持最大额定负载时的应力与变形情况，确保安全系数满足工业设备的设计规范，即使出现瞬时的冲击载荷，比如工件抓取时的碰撞、急停时的惯性冲击，臂体也不会出现塑性变形或者断裂。整个结构的外形轮廓充分考虑了加工工艺性，无论是采用铸造后机加工的方式，还是采用金属3D打印的方式制作，都能顺利成型，没有出现倒扣、封闭内腔等难以加工的结构，表面的过渡曲面顺滑，没有突兀的结构凸起，方便后期做表面阳极氧化或者喷塑处理，提升臂体的防锈、耐磨性能。
