四旋翼航拍作业无人机结构设计

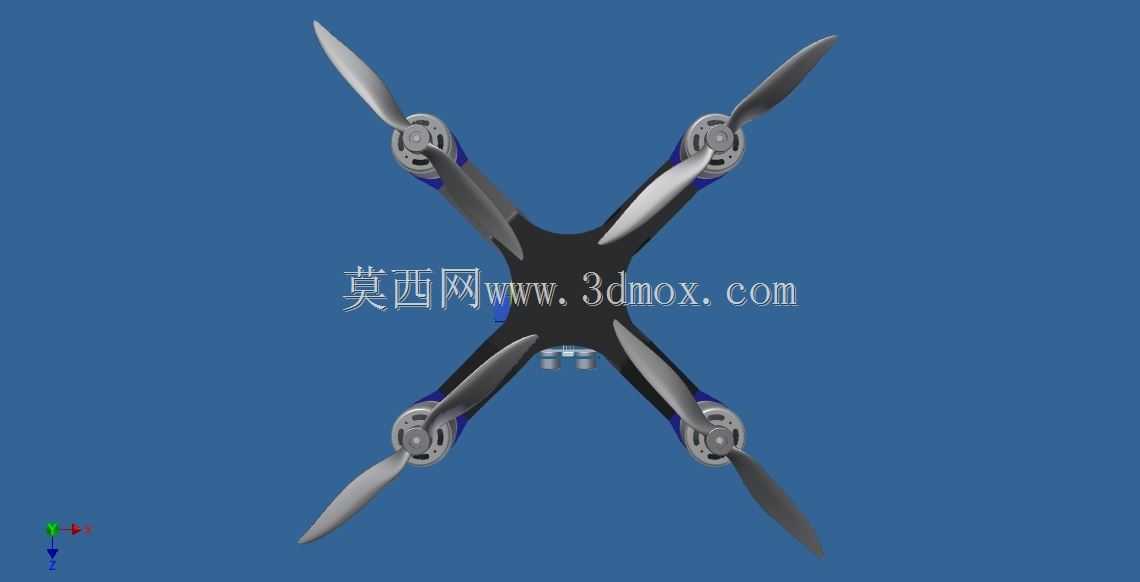

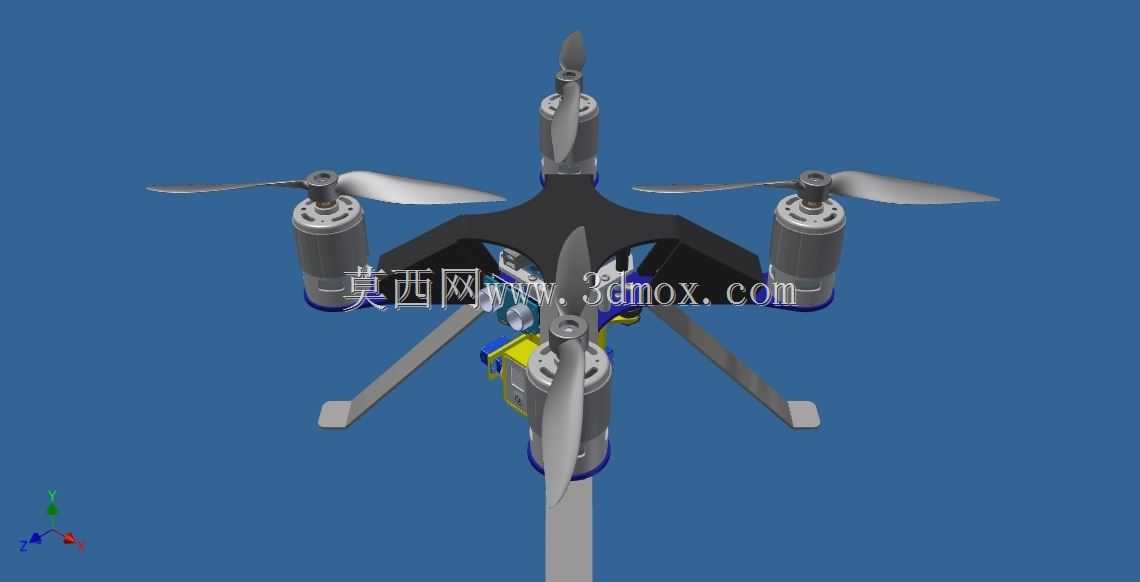

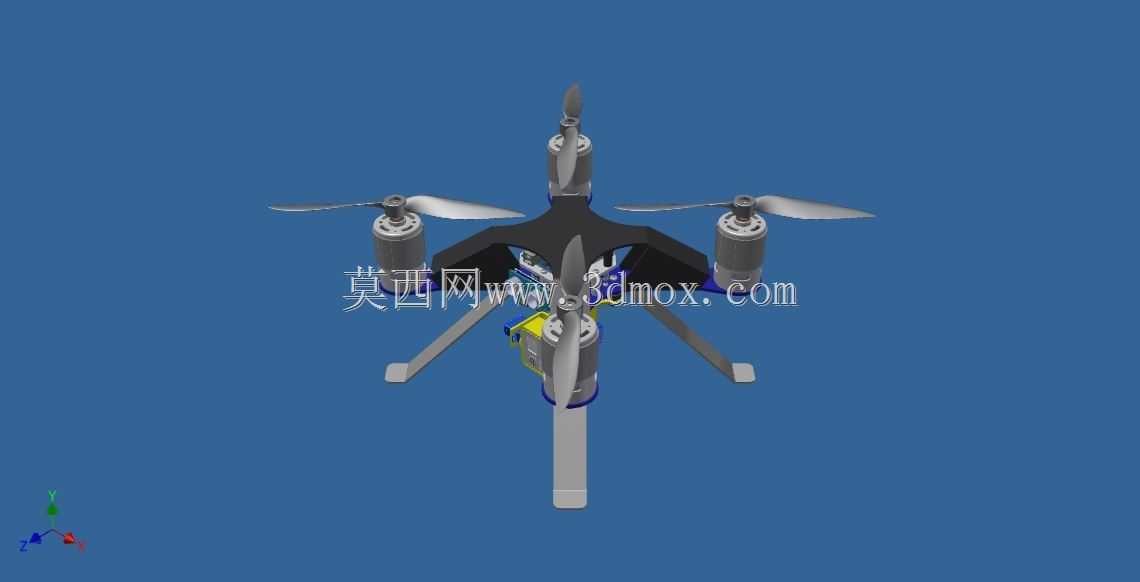

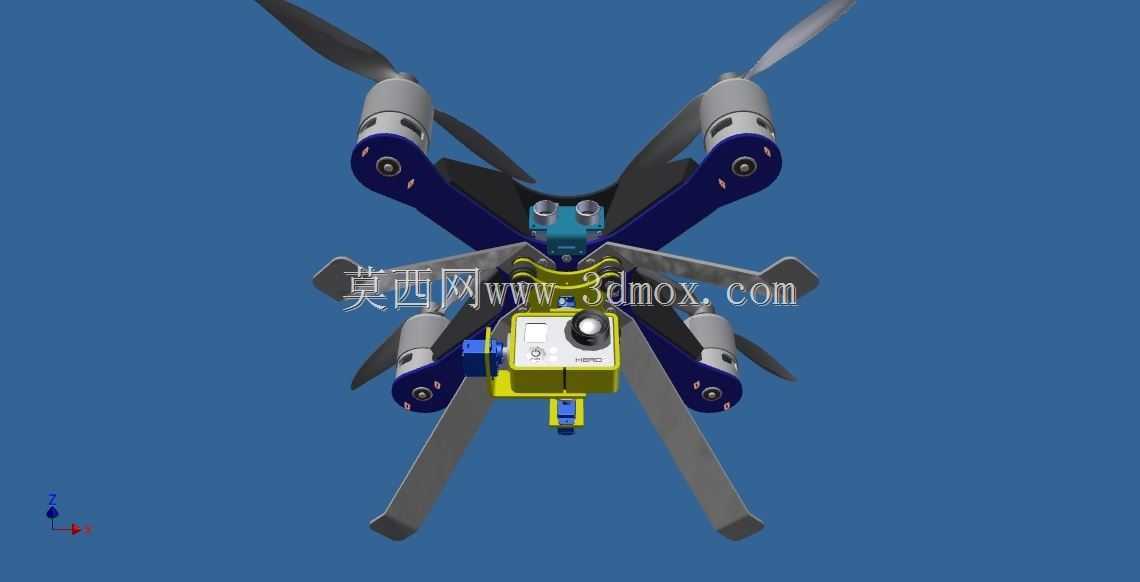

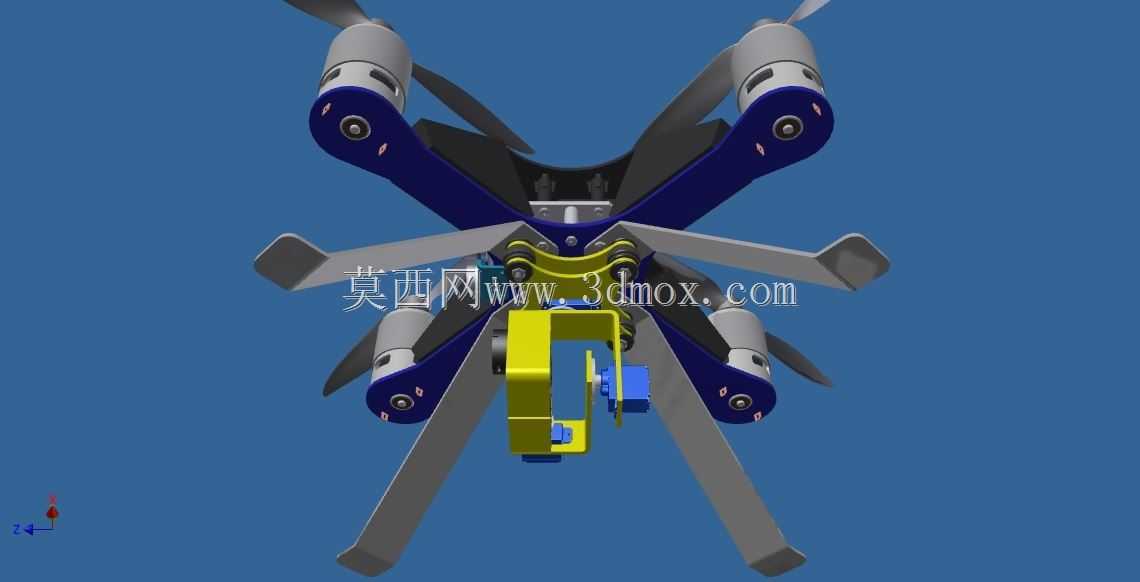

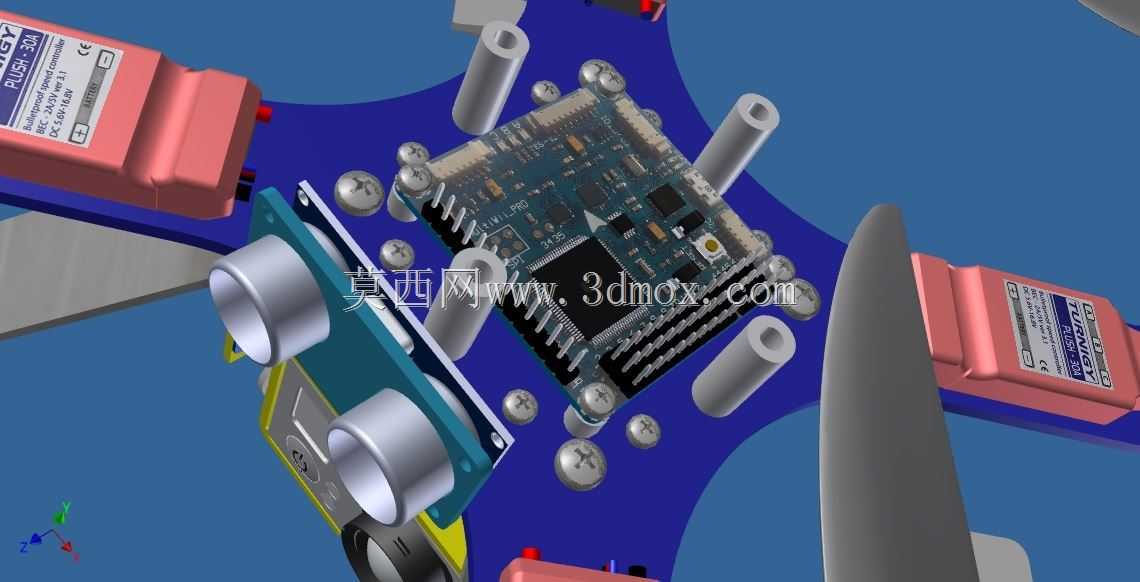

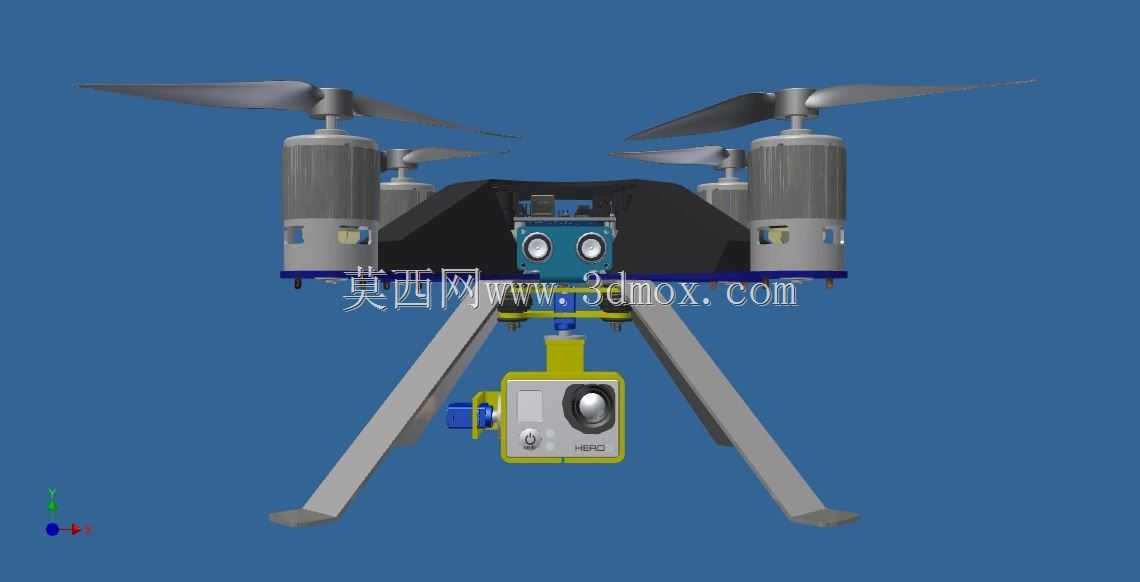

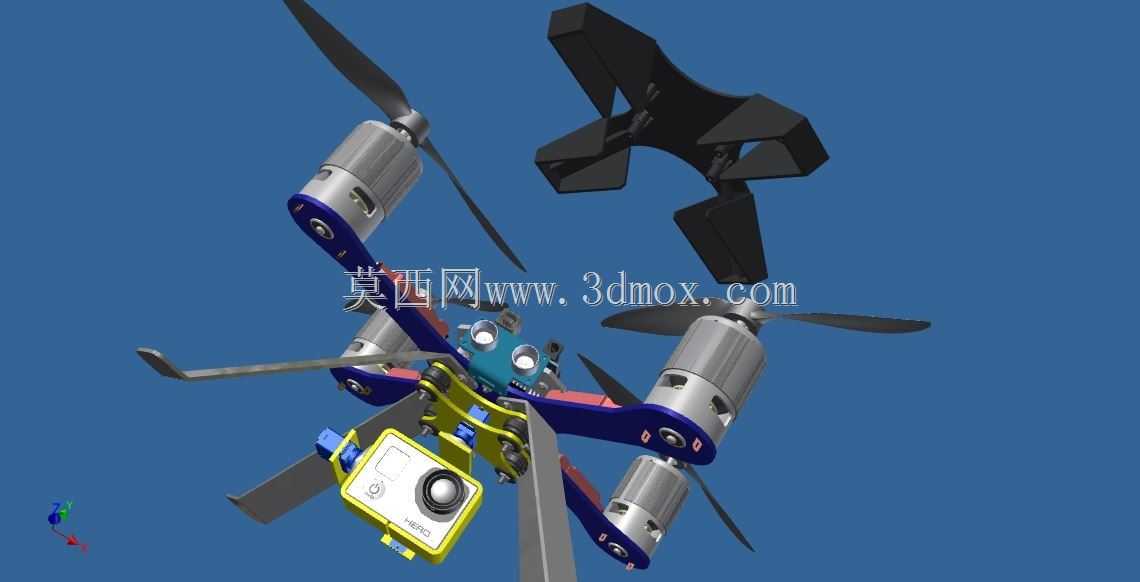

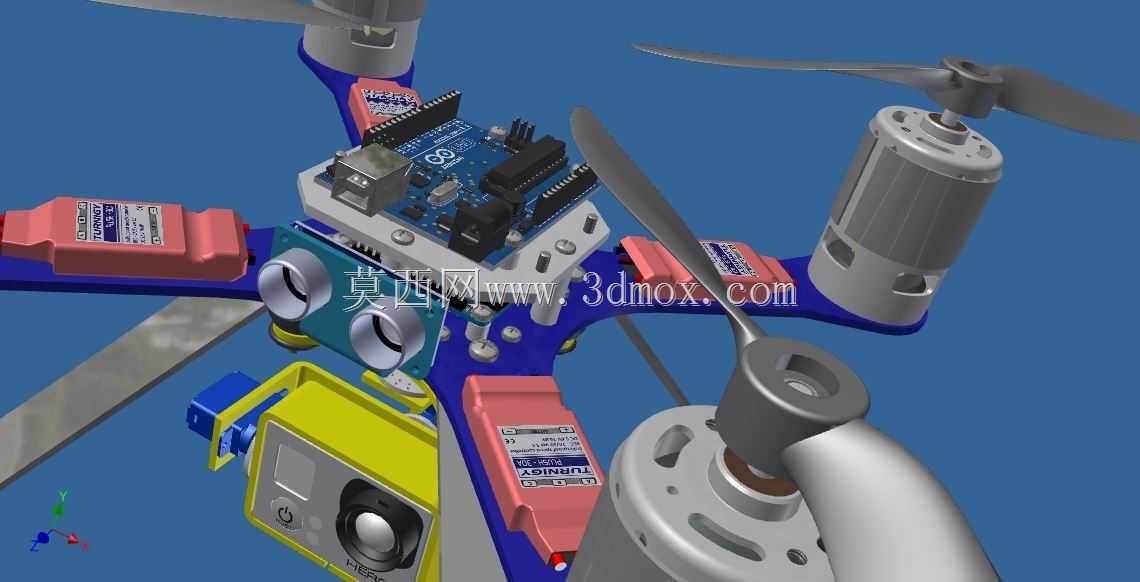

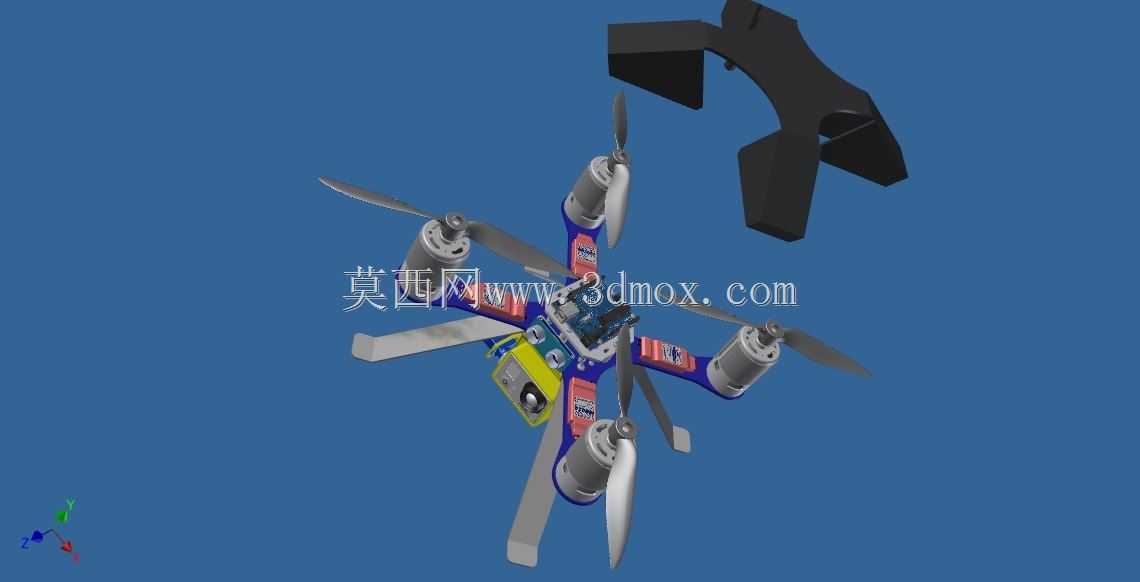

这款四旋翼飞行器的结构设计，核心围绕低空近距作业场景的实际需求展开，可适配小范围航测、近景航拍、定点环境数据采集等多种民用作业场景，相比固定翼飞行器，它不需要专用起降跑道，在楼顶、平整空地甚至小型船舶甲板上都能完成垂直起降，作业部署灵活性极强。从结构布局来看，采用十字型机架承载方案，四个旋翼臂对称分布于中心主机身四周，每个臂端独立安装动力单元，这种布局能让四个旋翼的拉力均匀作用于机身重心周边，飞行姿态调整时的力矩输出更直接，悬停状态下的姿态稳定性更优，针对近距航拍需要稳定拍摄平台的需求，机架的臂体与中心机身连接处做了局部加强，减少动力单元运转带来的振动传导至中心载荷舱，避免拍摄画面出现高频抖动。动力单元的安装座预留了标准安装孔位，可适配不同规格的外转子无刷电机，搭配对应尺寸的螺旋桨时，单轴拉力可覆盖100g至300g区间，整机起飞重量可根据载荷需求灵活调整，中心载荷舱位于机架几何中心位置，舱体预留了多层安装位，可依次固定飞控单元、图像采集模块、测距传感模块、供电模块等组件，各模块的走线槽沿机架臂内侧预留，既避免飞行中走线外露产生额外风阻，也能防止线材与高速旋转的螺旋桨发生干涉。起落架采用分体式斜撑结构，从机架臂下方延伸至机身底部，两个支撑脚的横向跨度大于机身最大宽度，纵向长度覆盖主机身前后端，降落时可先于机身接触地面，缓冲落地冲击，同时支撑脚的高度预留了足够的下方空间，可避免底部挂载的摄像模块在起降过程中与地面发生磕碰。设计过程中对整机的安装边界做了明确约束，旋翼旋转时的最大扫掠直径控制在合理区间，可满足狭窄空间内的穿行作业需求，机架臂采用快拆式连接结构，拆解后单个部件的最大尺寸远小于整机展开尺寸，方便外出作业时收纳携带。飞控单元安装位位于载荷舱最上层，远离动力供电线路，减少电调工作时的电磁信号对飞控传感器的干扰，图像采集模块安装于机身前部下方的可调支架位，可根据拍摄需求调整俯仰角度，测距模块安装于机身底部正前方，可实时检测飞行器与下方障碍物的距离，为低空飞行提供避障参考。整机的重心设计严格控制在四个旋翼形成的平面几何中心垂线上，避免重心偏移带来的额外动力损耗，同时也能简化飞控的姿态校准流程，减少现场作业前的调试工作量。
