多规格啮合齿轮组传动结构设计

这套多齿轮啮合的传动结构，在常规的减速、增速传动场景里都能适配，小到轻工输送线的动力传递工位，大到重型机床的主轴进给传动段，都能见到这类轮系布局的身影。日常做结构设计时，最先要捋清楚的是整套轮系的传动比分配逻辑，不能上来就画齿形，得先根据输入端的额定转速、输出端需要的扭矩和转速，算清楚每一级啮合副的齿数比，还要兼顾相邻齿轮的中心距约束，毕竟安装位的边界尺寸是提前被设备整体框架卡死的，不能为了凑传动比随意放大齿轮外径，导致后续装配时和周边的机架、护罩产生干涉。

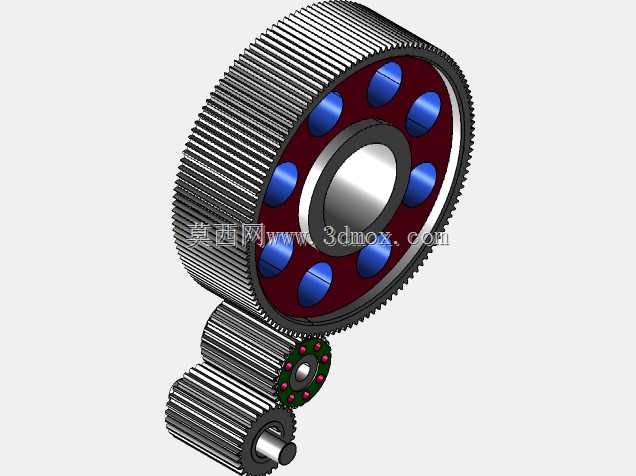

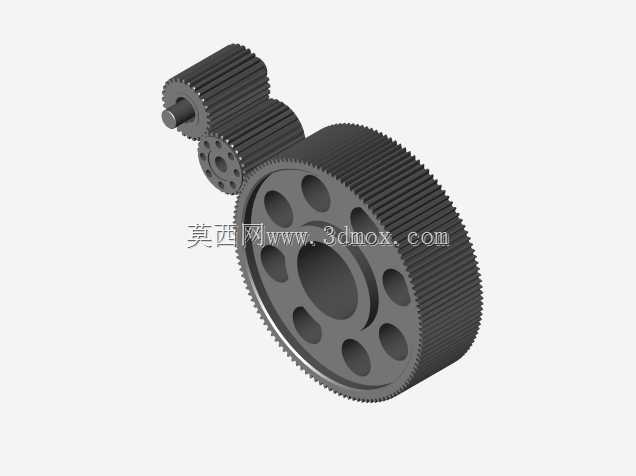

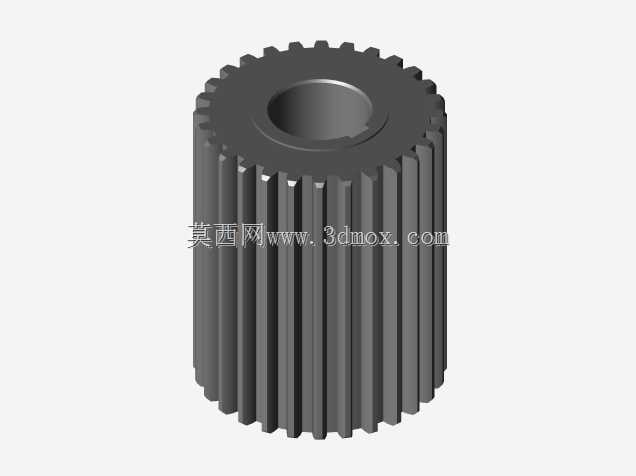

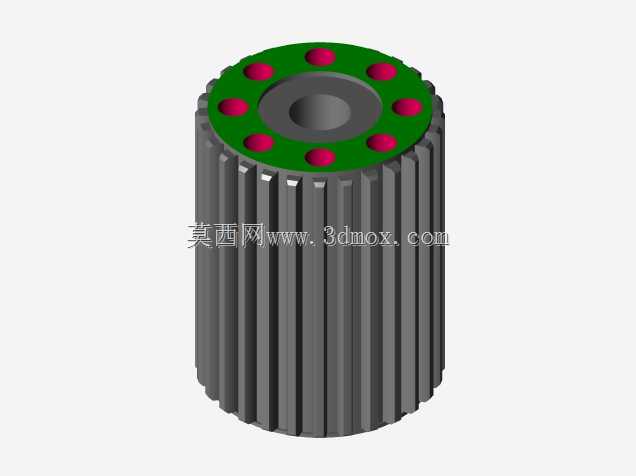

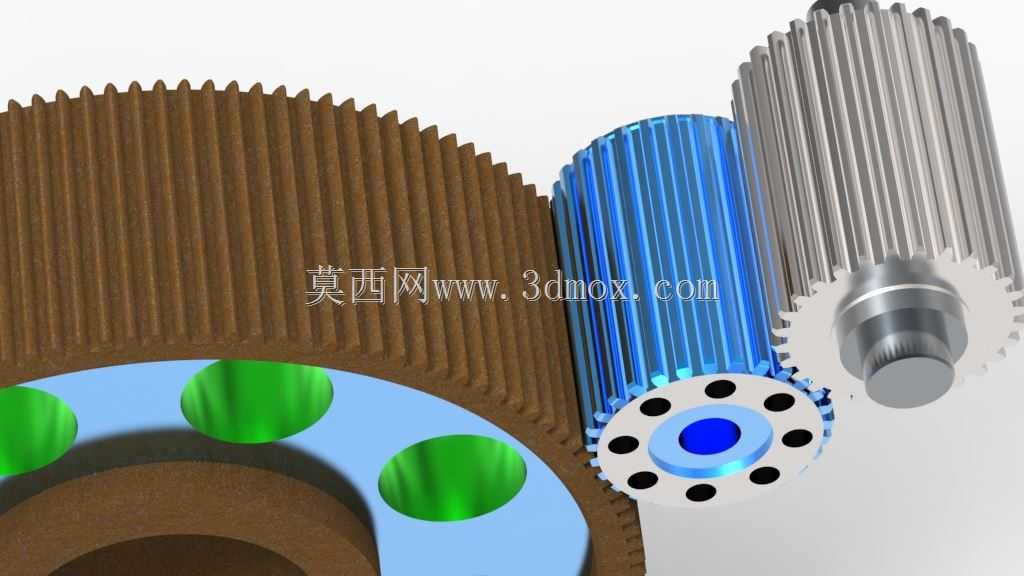

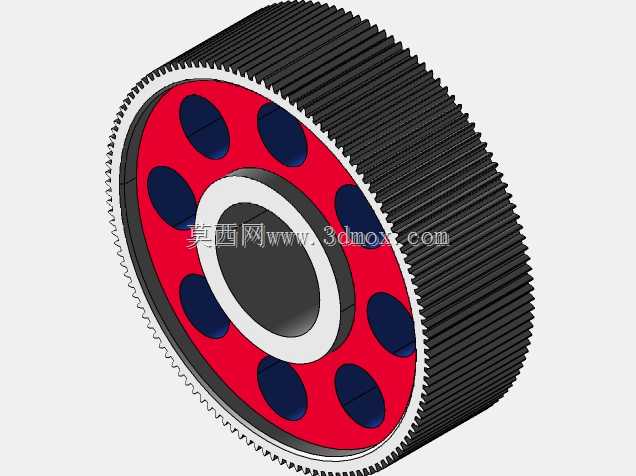

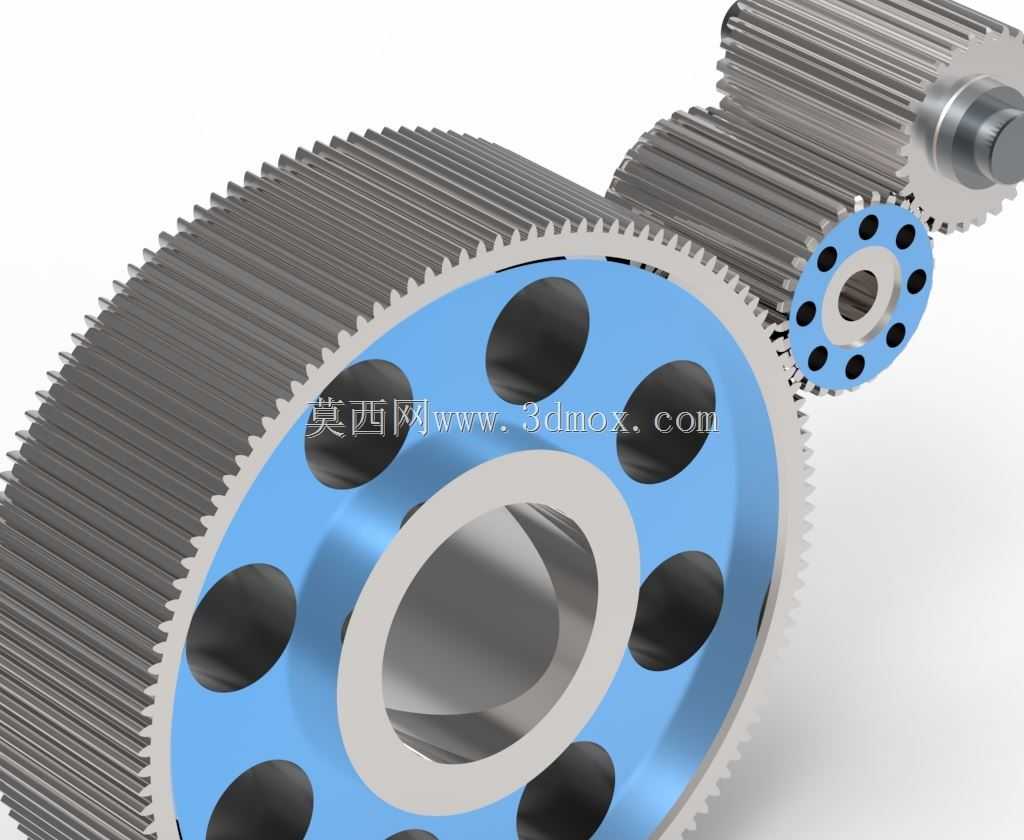

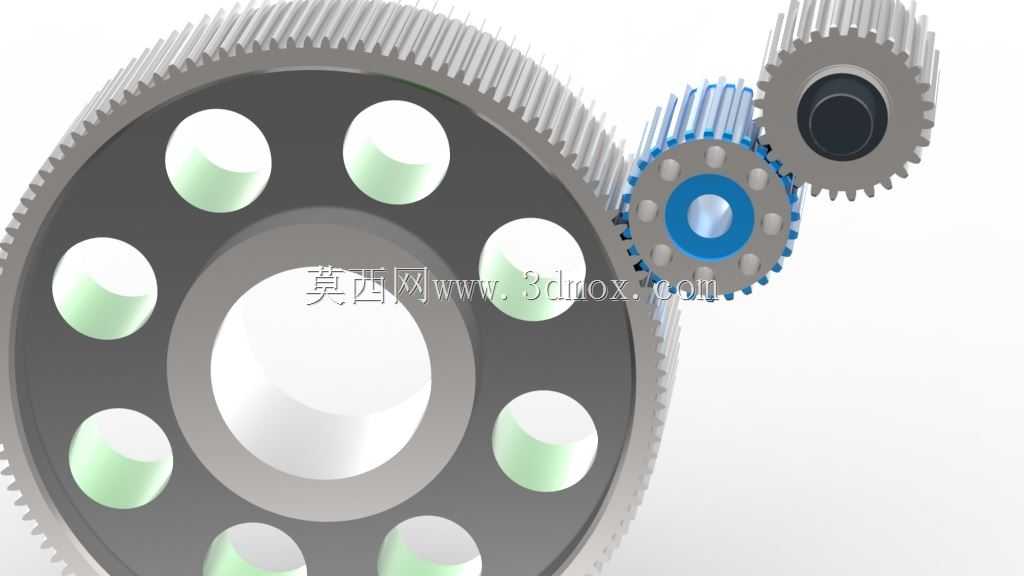

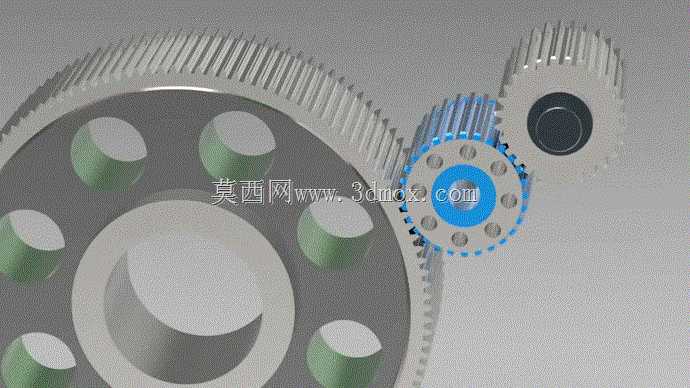

从结构本身来看，这套轮系包含了大直径内齿圈、中间过渡直齿轮、小直径主动齿轮三个核心啮合件，大齿圈做了辐板式减重设计，六个均匀分布的镂空孔不是随便开的，孔的直径、孔中心到齿圈回转中心的距离，都要经过强度校核，既要保证齿圈在额定扭矩下不会出现辐板开裂，也要尽可能降低转动惯量，减少设备启停阶段的惯性冲击。中间的过渡齿轮做了轮缘加厚处理，因为它同时和两个齿轮啮合，齿面接触应力比单一啮合的齿轮更高，加厚轮缘能避免长期交变载荷下出现轮缘变形，齿轮中心的安装孔做了台阶式设计，能直接适配标准规格的深沟球轴承，装配时不需要额外加装轴套，能减少装配累积误差。

做齿形设计的时候，要统一所有啮合齿轮的模数和压力角，这套结构用的是标准直齿圆柱齿形，没有做变位修正，适合常规的常温、无剧烈冲击的传动场景，如果后续要适配重载、有冲击的工况，只需要调整对应啮合副的变位系数，不需要改动整体的安装中心距，拓展性比较强。齿宽的选择也有讲究，大齿圈的齿宽比啮合的小齿轮齿宽窄1到2毫米，这是为了抵消装配时的轴向窜动误差，避免出现齿轮端部局部受力，导致齿面过早磨损。

实际安装时，要先固定大齿圈的回转中心，再依次装配中间过渡轮和小主动轮，每装一个齿轮都要打表检测齿圈的径向圆跳动，跳动值要控制在0.02毫米以内，不然啮合时间隙忽大忽小，不仅会产生明显的传动噪音，还会加速齿面的点蚀失效。齿轮的轴向定位用轴用弹性挡圈配合轴肩就行，不需要做太复杂的锁紧结构，因为直齿轮传动没有轴向力，简单的定位结构就能满足使用要求，还能降低加工和装配成本。

日常维护层面，这套轮系的润滑可以采用脂润滑或者油浴润滑，如果是转速低于1000转每分钟的工况，直接在啮合部位涂抹锂基脂就能满足润滑需求，要是转速更高，就需要把整个轮系封闭在齿轮箱里，加注齿轮油做飞溅润滑，能有效降低齿面磨损，延长整套传动结构的使用寿命。设计时还要预留出润滑脂的加注空间，不能让齿轮和周边护罩的间隙太小，导致润滑脂被挤压出去，无法在齿面形成有效油膜。

另外，做三维建模的时候，齿形的生成要严格按照渐开线方程来做，不能用近似圆弧代替渐开线，不然生成的模型做运动仿真时会出现啮合干涉，实际加工出来的齿轮也会出现卡滞、传动不顺畅的问题。轮系的运动仿真要跑够至少100个回转周期，检查每一个轮齿的啮合间隙，确保在整个传动过程中没有齿面硬接触，侧隙保持在合理范围内，既能补偿热膨胀带来的尺寸变化，也不会因为侧隙太大导致传动回程超差。
