同轴式行星轮系传动结构设计

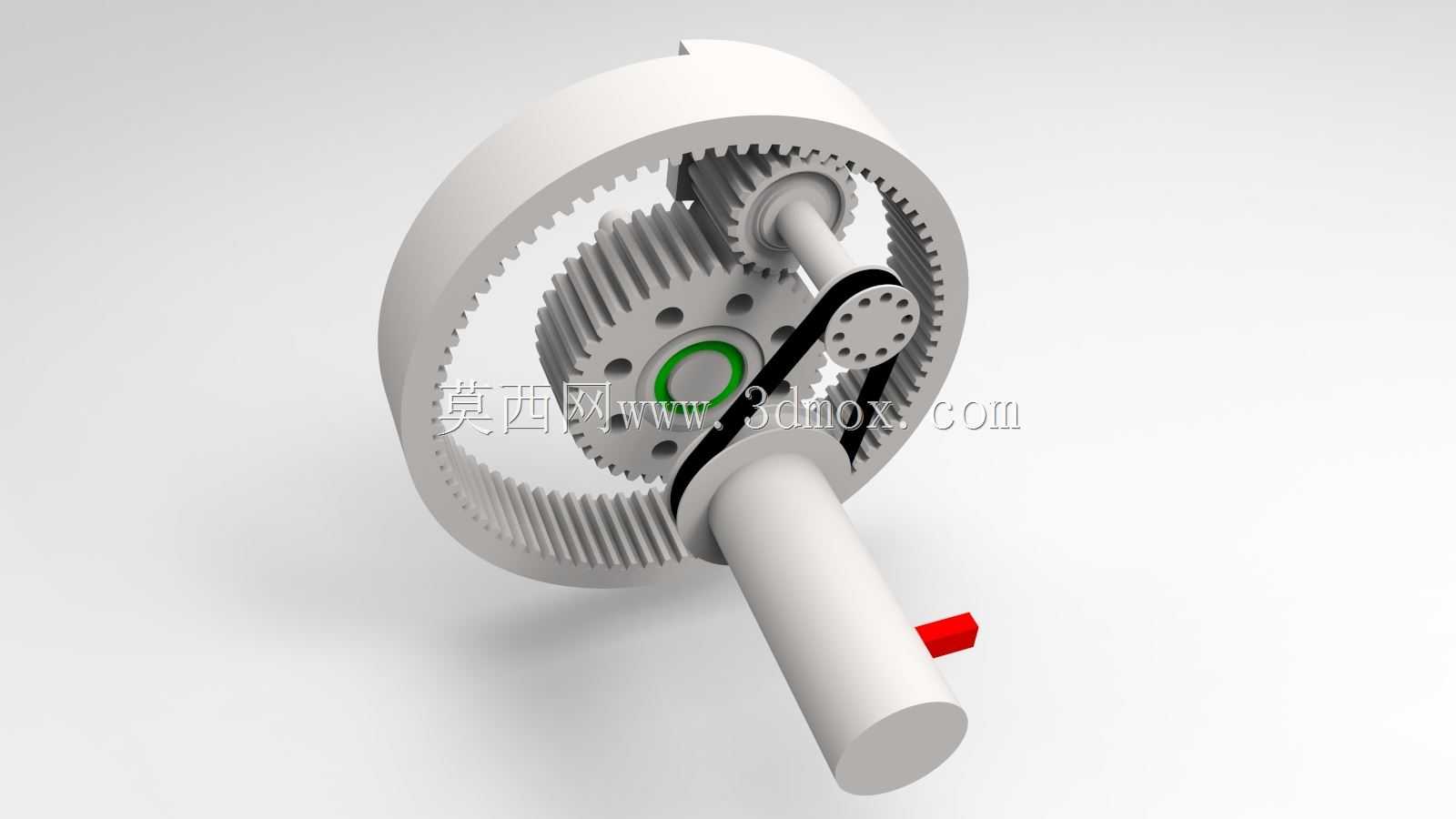

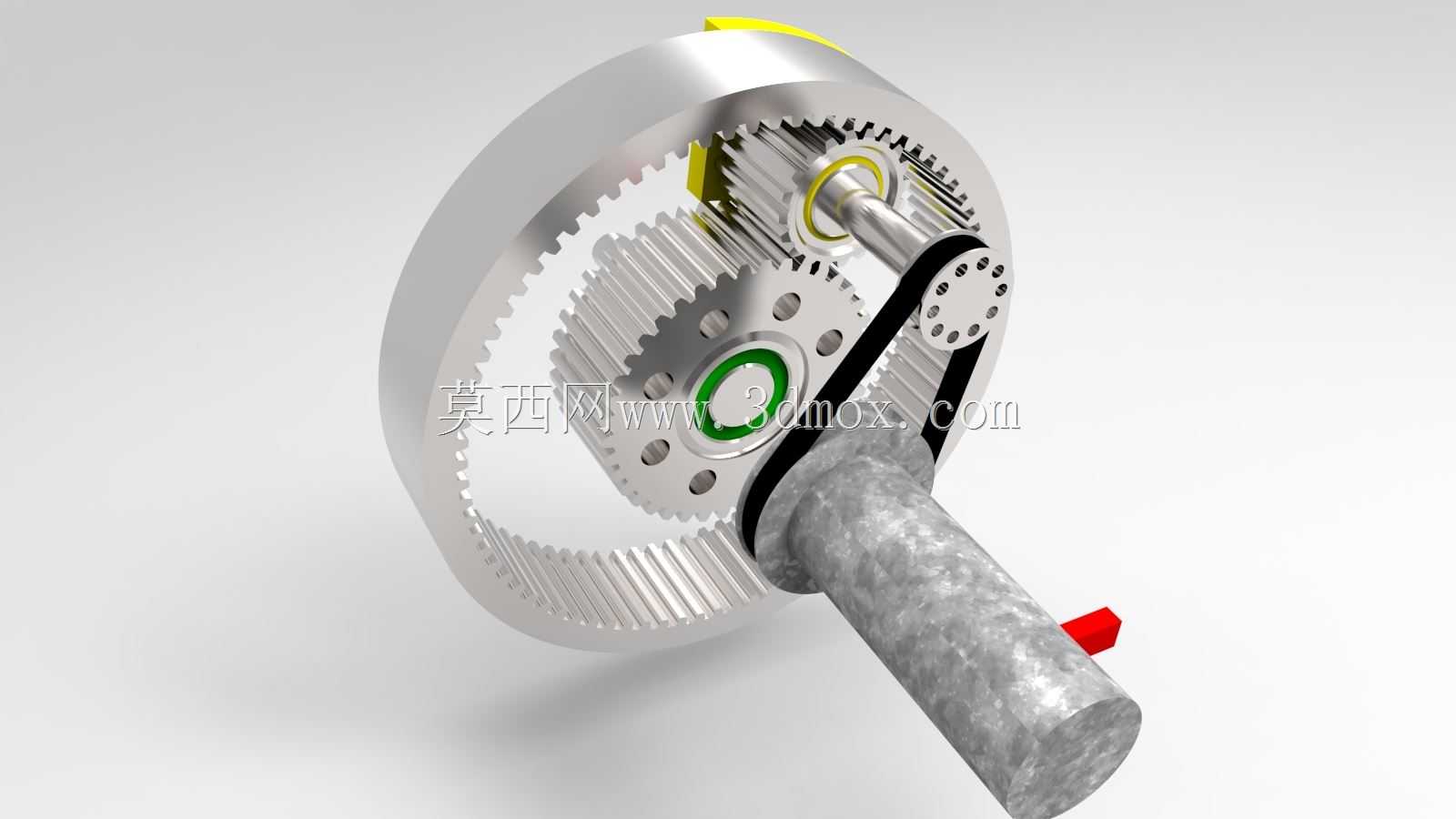

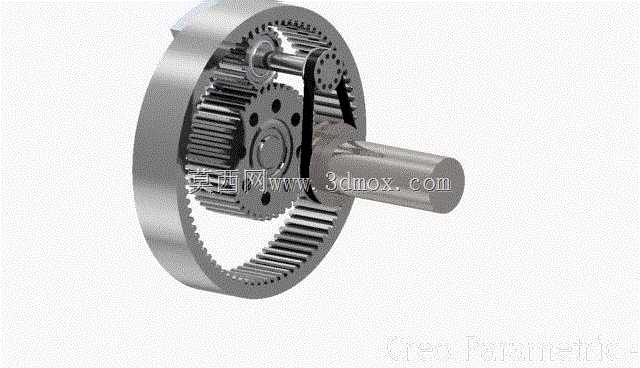

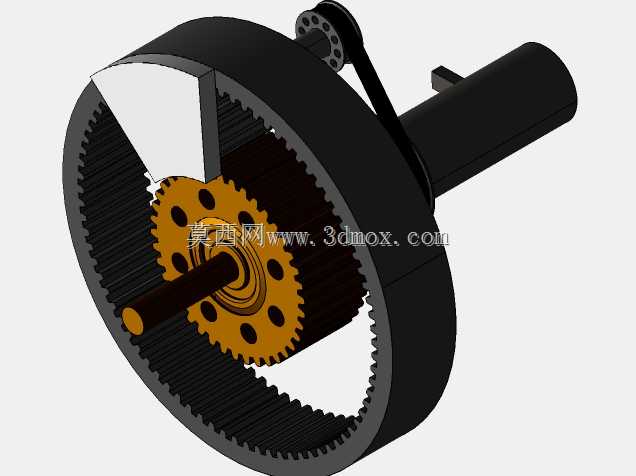

这套行星轮系结构在常规动力传输场景中适配性极强，小到轻工生产线的输送辊道驱动、自动化设备的进给机构，大到工程机械的行走驱动单元、风电设备的变桨传动段，都能见到同结构的应用。区别于定轴轮系的传动逻辑，这套结构采用内齿圈、行星轮、太阳轮、行星架的经典组合，输入轴与太阳轮直连做高速回转，动力经均布的行星轮分流后，既可以通过锁止内齿圈由行星架输出大扭矩低转速动力，也能通过锁止行星架由内齿圈输出反向传动，还可以实现两个构件同时输入的差速传动效果，适配不同工况下的动力匹配需求。

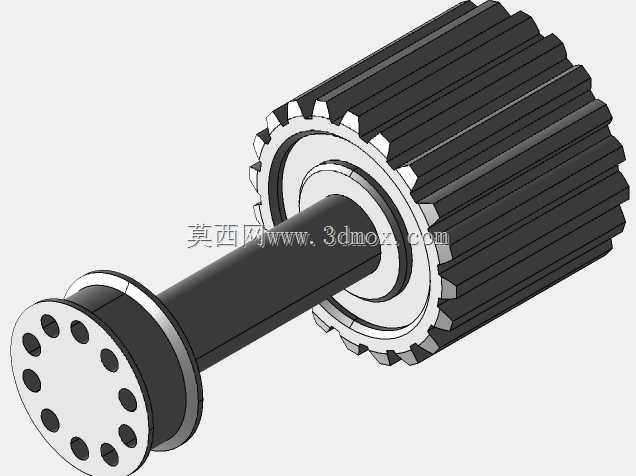

从实际使用的角度看，这套结构的核心优势集中在功率分流特性上，多组行星轮同时参与啮合，单齿承受的接触应力与弯曲应力远低于同参数定轴齿轮，同等承载能力下整体径向尺寸能缩小40%以上，轴向长度也更紧凑，非常适合安装空间受限的传动点位。设计过程中首先要匹配传动比需求，确定太阳轮、行星轮、内齿圈的齿数配比，要满足装配条件、邻接条件、同心条件三个核心约束，避免出现行星轮无法装配、相邻行星轮干涉、太阳轮与内齿圈回转中心偏移的问题。行星轮的数量选择上，这套结构采用三组行星轮均布的方案，兼顾承载能力与装配便利性，行星轮通过销轴铰接在行星架上，销轴与行星轮内孔之间预留轴承安装位，实际生产中可根据转速高低选择滑动轴承或者滚动轴承，降低回转过程中的摩擦损耗。

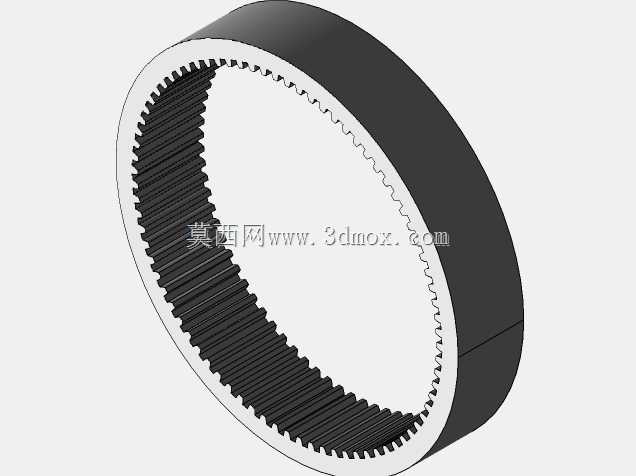

安装边界方面，这套结构的输入轴采用悬臂式设计，轴端预留键槽用于连接动力源，输出端的行星架轴段同样设置键连接位，可直接对接负载端的联轴器或者传动轮。内齿圈的外圆柱面设置定位止口，可直接嵌入设备的传动箱安装孔内，通过端面的螺栓孔完成固定，不需要额外设计复杂的支撑结构。结构的润滑设计预留了充足的内腔空间，既可以采用脂润滑填充，适配低转速、免维护的使用场景，也可以在箱体上开设油孔采用油浴或者喷油润滑，适配高转速、连续运转的工况。

细节设计上，所有齿轮的齿向都做了微观修形处理，抵消加工与装配误差带来的偏载问题，行星架采用分体式装配结构，加工时可以分别完成两侧板与销轴的加工后再组装，降低整体加工难度，相比整体式行星架的加工成本更低，同时能保证销轴的位置精度。输入轴与行星架的回转部位都设计了密封件安装槽，可适配骨架油封或者防尘圈，避免传动过程中润滑剂泄漏，同时阻挡外部粉尘、碎屑进入啮合区域，延长轮系的使用寿命。实际选型过程中，可根据传递扭矩的大小调整齿轮模数与齿宽参数，不需要改动整体安装接口，就能适配不同功率等级的动力传输需求，通用性极强。
