渐开线圆柱齿轮啮合传动结构

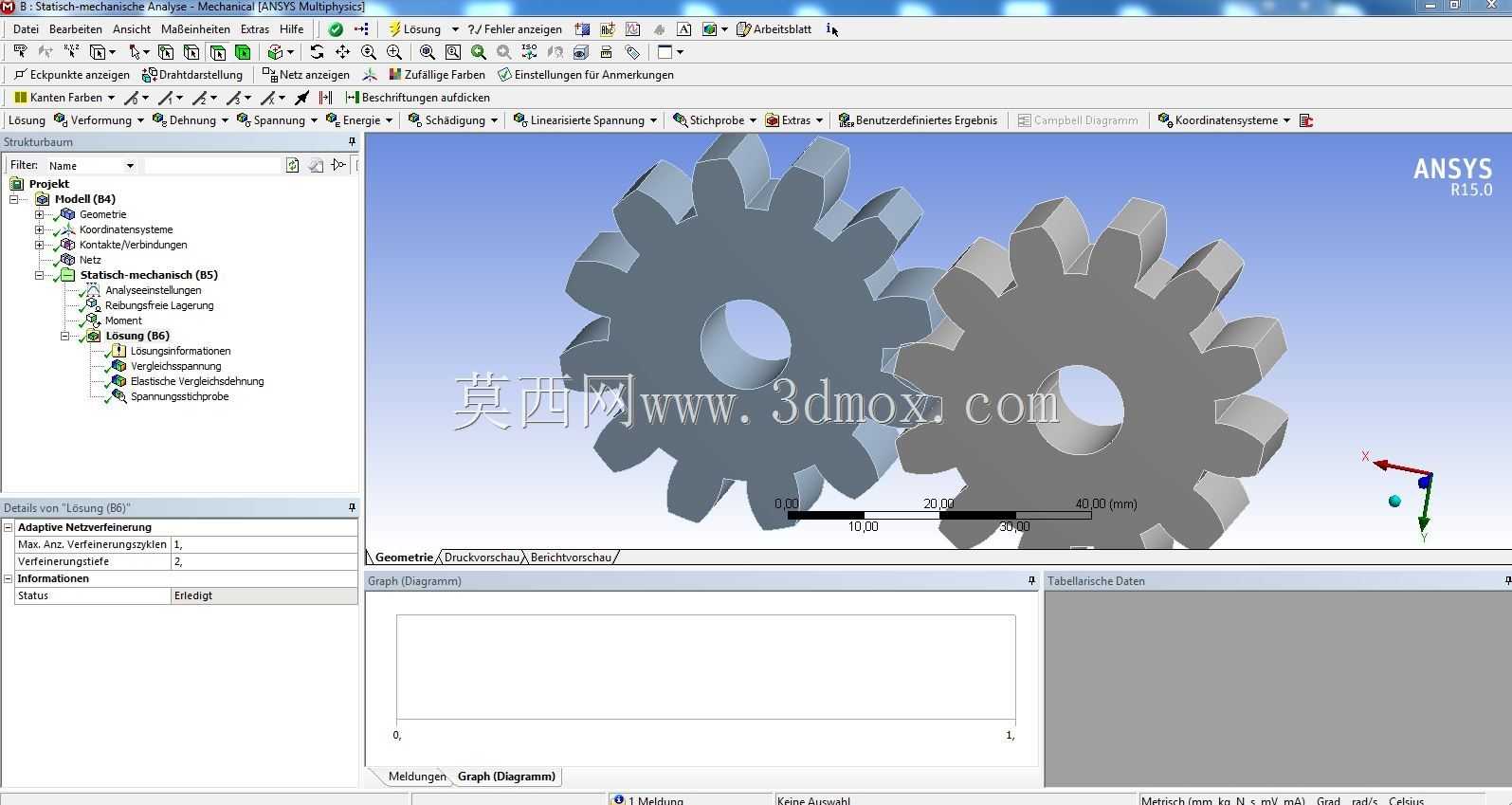

这套齿轮啮合结构，核心是两个标准渐开线直齿圆柱齿轮组成的平行轴传动副，日常在轻工输送线、小型机床进给机构、包装设备动力传递段都能见到这类结构的身影，主要作用是在两根平行布置的轴之间传递恒定转速比的旋转动力，不会像摩擦轮传动那样出现打滑丢转的问题，传动效率能稳定保持在较高水平。做这套结构的三维设计时，首先要敲定的是模数与齿数的匹配，要结合实际安装空间里的中心距边界反推参数，不能只盯着传动比选齿数，不然做出来的结构要么塞不进预设的安装腔，要么轴伸位置和周边的机架、护罩产生干涉。齿形部分严格按渐开线生成逻辑做，齿顶高、齿根高的系数取通用标准值，保证啮合时的重合度落在合理区间，避免传动过程中出现卡滞、冲击的问题，毕竟直齿轮本身没有轴向力，对支撑轴承的选型要求更友好，不用额外考虑轴向定位的复杂结构。从安装边界来看，两个齿轮的内孔直径要和适配的传动轴做公差配合，一般选过渡配合就足够传递常规工况下的扭矩，键槽的尺寸要对应轴上的平键规格，保证周向固定不打滑；齿轮的端面要和轴肩、挡圈的位置匹配，控制好轴向窜动的间隙，不能让齿轮在运转时出现轴向偏移导致啮合宽度不足。实际应用里，这类齿轮副的中心距公差要控制在合理范围，中心距偏大的话会让齿侧间隙变大，正反转切换时容易产生冲击噪音，中心距偏小则会加剧齿面磨损，甚至出现运转卡滞的问题。齿宽的选择也要结合传递的扭矩来定，齿宽太小会导致齿面接触应力过大，容易过早出现点蚀失效，齿宽太大则会对轴的平行度要求过高，加工装配稍有误差就会出现偏载，让齿轮一端的齿面磨损速度远超另一端。设计过程中还要考虑润滑结构的适配，要是用在开式传动场景，齿面要预留润滑脂附着的空间，要是闭式传动的话，要和齿轮箱的油位匹配，保证运转时齿轮能带起润滑油覆盖啮合面。另外齿轮的轮毂厚度不能太薄，不然和轴配合的时候容易出现轮毂开裂的问题，尤其是频繁正反转的工况下，轮毂要保证足够的结构强度，辐板部分如果是轻量化设计的话，要做应力校核，避免高速运转时出现辐板变形。这套啮合结构的运动逻辑很清晰，主动轮旋转时，齿面依次推动从动轮的对应齿面，完成动力的连续传递，建模时特意把啮合位置的齿侧间隙做了符合实际装配要求的预留，不是完全零间隙的理想化模型，更贴近真实生产里的装配状态，不管是用来做机构运动仿真验证传动比，还是用来出工程图指导加工，都能直接对应实际生产的需求，不用再做过多的参数调整。
