开槽扩压式风力涡轮发电装置结构

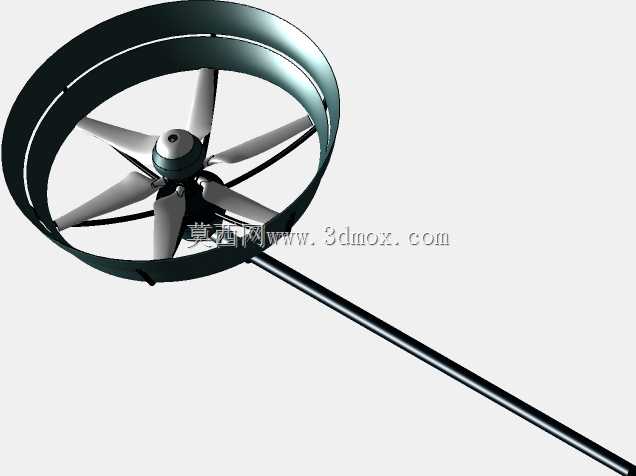

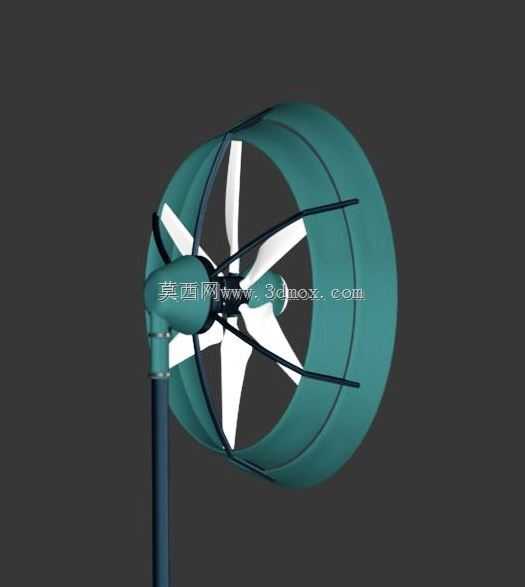

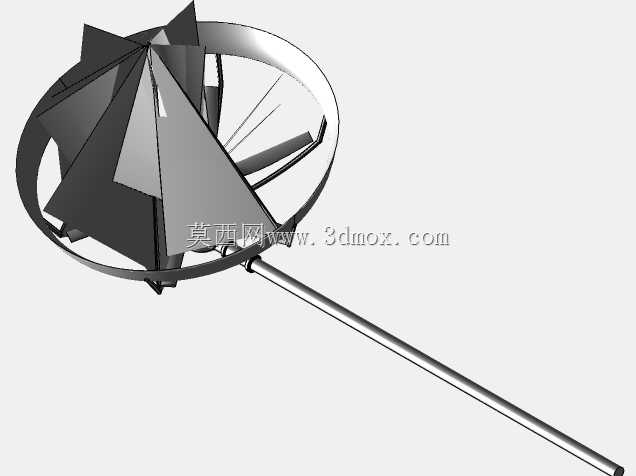

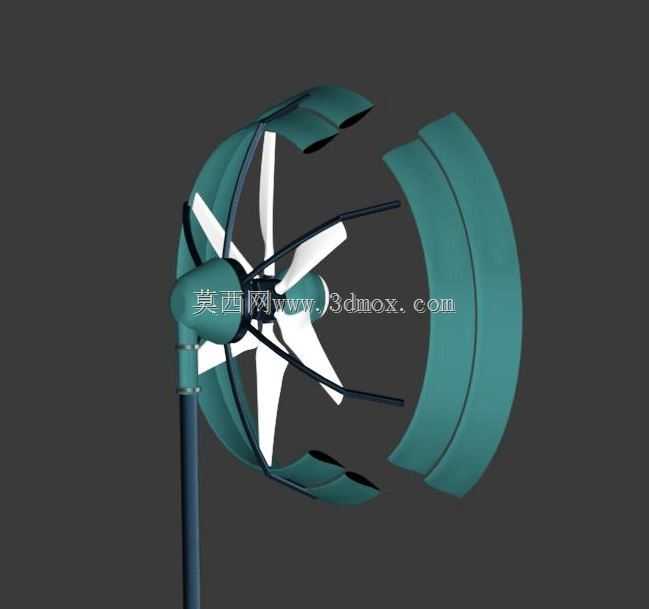

这款带开槽扩压结构的风力涡轮装置，核心面向分布式离网供电场景设计，可适配海岛、牧区、山区零散住户、野外监测站点等无稳定电网覆盖区域的小功率供电需求，也可作为风光互补路灯、户外环境监测基站的配套发电单元，相比常规水平轴小型风机，其对低风速段的风能捕获能力有明显提升，能在年均风速偏低的区域维持稳定发电输出。从结构功能来看，装置外围的开槽式扩压环是核心增效部件，并非简单的导流罩，环体上的开槽结构可主动引入边界层气流，避免扩压段内壁面出现气流分离，降低扩压段的流动损失，同时能在叶轮旋转区域形成局部负压区，增大叶轮前后的压差，提升单位迎风面积下的风能捕获效率，相比同直径无扩压结构的小型风机，其启动风速可降低约1.5m/s，低风速段的发电功率提升幅度可达30%以上。叶轮部分采用可变螺距的NACA4418翼型叶片，该翼型属于低速航空翼型，在小攻角下升阻比表现优异，可变螺距结构可根据实时风速自动调整叶片安装角，在高风速段通过增大桨距角限制叶轮转速，避免轮毂内的发电机出现过载，同时降低叶片在强风下的结构载荷，无需额外加装机械刹车结构即可实现大风下的自我保护，适配SG6040翼型在21度、24度攻角下的气动特性，叶轮在不同风速区间都能维持较高的风能利用系数，避免出现失速工况。轮毂部分集成了直驱式发电机，省去了齿轮增速结构，降低了整机的传动损耗与后期维护成本，轮毂与叶片的连接部位采用法兰式安装结构，可单独更换单片受损叶片，无需整体拆卸叶轮，降低野外运维的难度。支撑立柱采用分段式圆管结构，可根据安装现场的风切变情况调整立柱高度，适配不同地面粗糙度的安装场景，立柱底部采用法兰盘与混凝土基础连接，安装时需保证立柱的垂直度偏差不超过千分之三，避免叶轮旋转时出现偏心振动。扩压环采用分段式拼接结构，每段环体通过支撑杆与轮毂基座连接，环体之间预留的间隙即为开槽结构，安装时需保证各段环体的同轴度偏差不超过2mm，避免扩压段内部流场出现畸变，影响增效效果。从安装边界来看，该装置的整机迎风直径约为1.8m，立柱安装高度可在3m到6m之间选配，安装时需保证装置周边10m范围内无高于叶轮安装高度的遮挡物，避免出现湍流影响叶轮进气均匀性；整机转动部件均做了动平衡校正，运行时的振动速度有效值不超过2.8mm/s，不会对配套安装的监测设备、照明灯具造成振动干扰。在实际应用中，该装置可搭配储能蓄电池与整流控制器使用，输出的交流电经过整流稳压后存储于蓄电池中，可为100W到300W功率区间的直流用电设备持续供电，也可通过逆变器转换为交流电供常规民用小功率电器使用。设计过程中，扩压环的开槽角度、环体与叶轮的轴向间距都经过流场仿真迭代，开槽角度设置为15度时，边界层气流的引入效果最优，既不会造成扩压段内部的气流扰动，也能有效抑制壁面气流分离；环体出口端做了圆弧过渡处理，避免出口处出现涡流造成额外的流动阻力。叶片的翼型沿展向做了扭转设计，从叶根到叶尖的安装角逐渐减小，匹配不同半径处的线速度差异，保证整个叶片展向的翼型都工作在最优攻角区间，提升叶轮整体的气动效率。
