重力驱动旋转磁铁感应加热装置结构

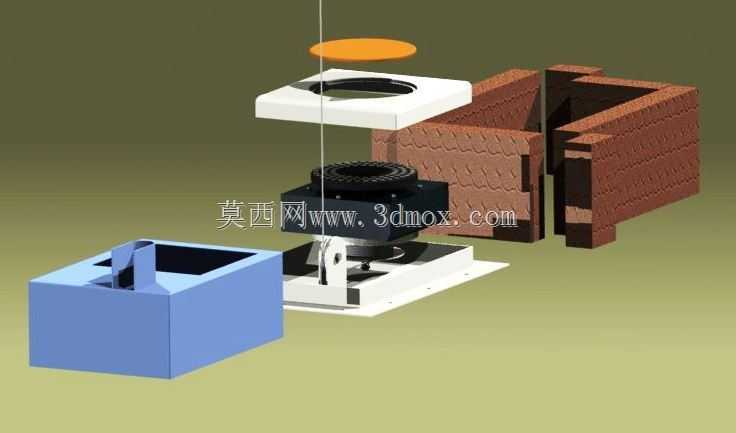

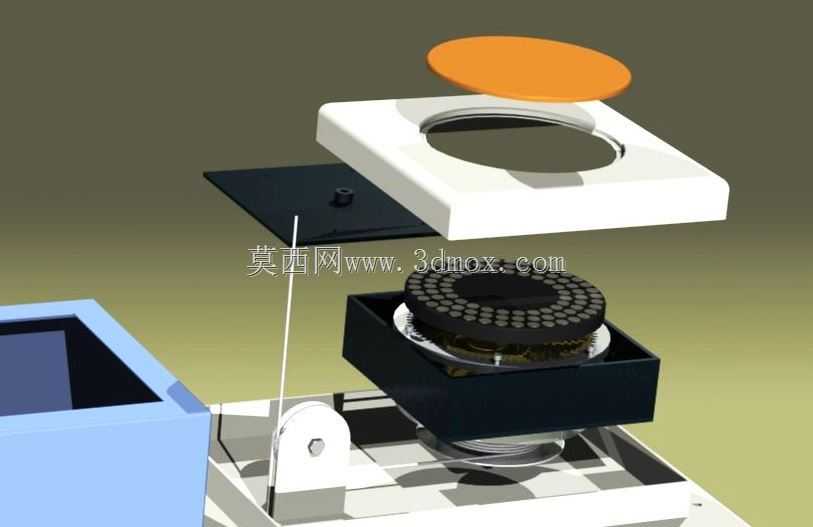

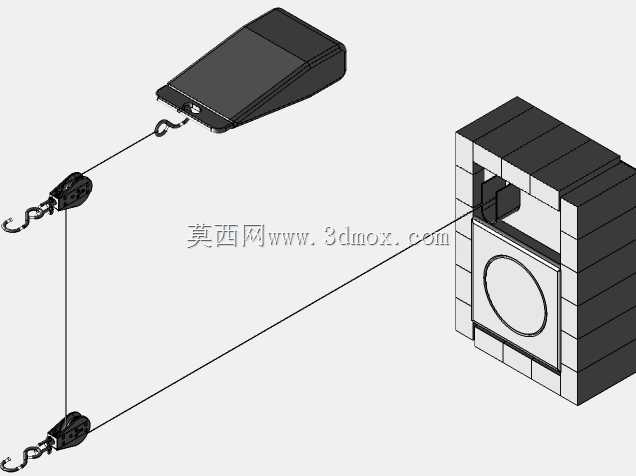

这套装置的核心设计逻辑，是依托重力势能作为动力输入源，替代传统电加热板的外接供电驱动结构，适配无外接稳定电源的野外临时加热、小型应急炊事、低功耗持续保温等特殊应用场景，整套结构不需要额外接入市电，仅依靠配重重力释放即可完成加热动作，适合户外作业、偏远无电区域的小规模加热需求。从结构排布来看，装置最上方是圆形的加热承载铜板，作为直接接触被加热物体的工作面，铜板下方预留了12mm的空气间隙，间隙下方是带密集磁块阵列的旋转盘，磁块采用径向排布的钕铁硼永磁体，单块磁块尺寸为8mm×8mm×3mm，整圈共排布72块磁块，形成交替变化的磁场回路，当磁块随转盘高速旋转时，穿过上方铜板的磁通量持续快速变化，在铜板内部激发感应涡流，依靠铜板自身的电阻效应产生焦耳热，实现无接触式的加热效果，这种结构完全避免了传统电阻加热的电热丝氧化、接触漏电等问题，加热面没有带电部件，使用安全性更高。动力传递部分采用行星齿轮箱作为增速机构，重力配重通过牵引索缠绕在输入轴的绕线轮上，配重下落时带动输入轴低速转动，经过行星齿轮组的三级增速后，输出端带动磁块转盘达到每分钟1200转以上的转速，满足涡流加热所需的磁场变化频率要求；行星齿轮箱的传动比设置为1:48，输入轴端搭配了单向阻尼结构，避免配重下落速度过快导致转盘转速失稳，同时在配重行程末端设置了缓冲复位弹簧，可手动将配重抬升复位后重复使用，单次配重下落行程可维持8-10分钟的持续加热，铜板表面稳态温度可达到110-130摄氏度，满足液体加热、食物保温、小型工件低温预热的使用需求。安装边界方面，整套装置的底座采用钣金折弯成型的方形壳体，外形尺寸为220mm×180mm×110mm，壳体内部预留了齿轮箱、转盘、弹簧复位机构的安装位，四个角设置了M4的安装固定孔，可直接固定在木质、金属支架上使用，上方的加热铜板直径为160mm，厚度3mm，通过四个绝缘尼龙柱固定在壳体上方，和下方磁块转盘的间隙可通过尼龙柱的垫片厚度进行微调，间隙越小加热效率越高，但要预留0.5mm以上的安全间隙，避免转盘旋转时和铜板发生剐蹭。结构设计上还做了几处针对性优化：一是磁块转盘采用耐高温的PPS工程塑料注塑成型，避免磁块在工作过程中因为高温退磁，同时塑料材质不会干扰磁场分布；二是牵引索采用0.8mm直径的不锈钢钢丝绳，搭配带轴承的导向滑轮，减少动力传递过程中的摩擦损耗；三是配重采用沙袋结构，可根据实际加热需求调整沙袋内沙子的填充量，配重重量在3-5kg区间内可灵活调整，匹配不同的加热功率需求；四是底座侧面设置了散热格栅，避免齿轮箱长时间运转出现过热卡滞。需要注意的是，这套结构目前的参数匹配还存在优化空间，当前的齿轮增速比、磁块排布密度、铜板厚度的匹配下，加热效率还有提升空间，实际建模过程中可通过调整磁块的排布角度、增加磁块的磁场强度、优化齿轮传动比来提升铜板的稳态温度，拓展装置的适用场景；另外在安装调试时，要保证磁块转盘的旋转平面和铜板平面完全平行，否则会出现局部间隙过小剐蹭、局部加热不均匀的问题，转盘的旋转轴采用深沟球轴承支撑，径向跳动量控制在0.1mm以内，保证运转过程中间隙稳定。
