带扩压结构的顺风向风力涡轮装置

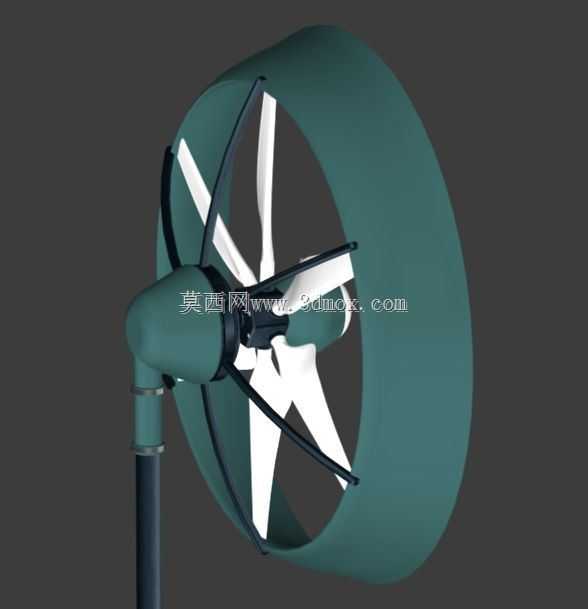

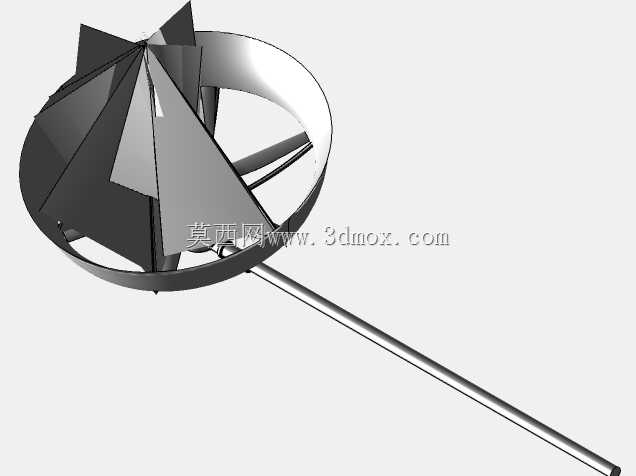

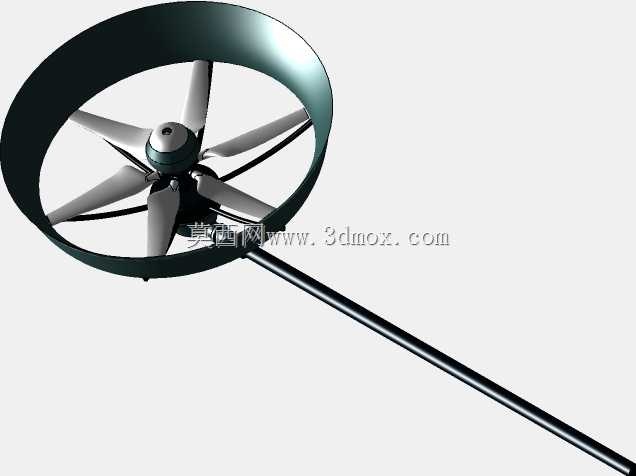

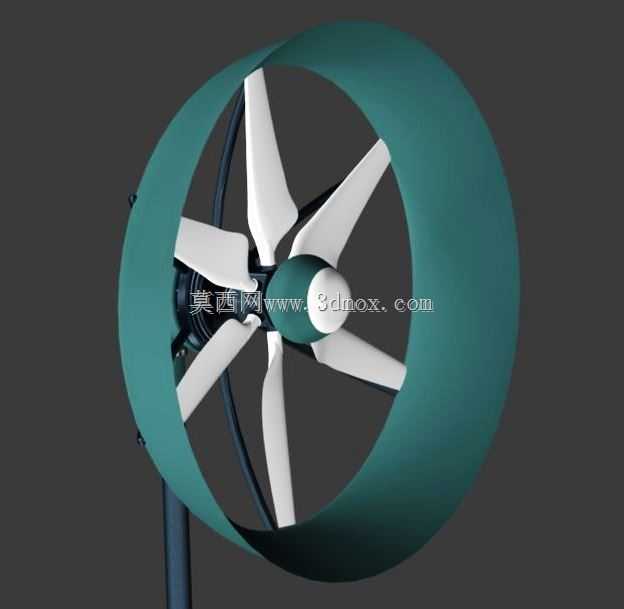

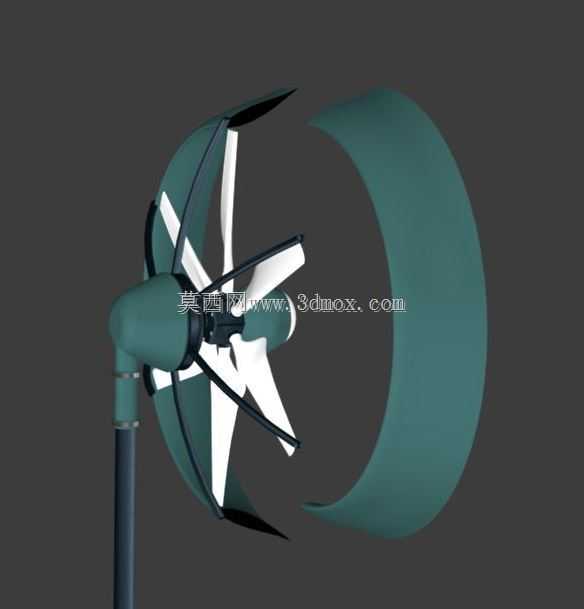

在分布式风能利用场景中，这类带扩压结构的顺风向风力装置，常被部署在城郊零散风能点位、厂区余风回收区域、近海小型离网供电点位，区别于传统裸露叶片的风力机，扩压环的存在能有效收拢来流风场，提升叶片扫掠区域的风能密度，尤其在风速波动较大的近地面区域，能降低来流紊流对叶片的冲击载荷，减少叶片颤振引发的结构疲劳问题。从实际功能来看，该装置核心是通过轮毂集成的发电模块，将叶片捕获的旋转机械能直接转化为电能，省去了传统长轴传动的功率损耗，顺风向布局让装置无需复杂的对风偏航结构，来流方向与风轮旋转平面垂直时，扩压环的导流面能自动引导气流沿环体内壁加速通过叶片区域，相比同直径无扩压结构的风轮，额定风速下的输出功率能提升两成以上。设计层面，叶片采用可变螺距的NACA4418翼型，这种翼型在低雷诺数下的升阻比表现稳定，适配近地面3-12m/s的常见风速区间，变螺距机构集成在轮毂内部，可根据实时风速调整叶片安装角，当风速超过额定阈值时，增大叶片攻角降低风轮转速，避免超速引发的发电模块过载，也能在强风工况下降低结构受力，保障装置运行安全。扩压环的截面采用SG6040翼型在24度攻角下的横截面构型，这种构型的环体在引导气流时，能在环体出口区域形成局部低压区，进一步拉动来流穿过风轮区域，提升整体风能捕获效率，环体通过三根径向支撑筋与轮毂基座连接，支撑筋采用流线型截面设计，减少自身对来流的阻挡损耗，同时保证环体与风轮的同轴度，避免运行过程中环体与叶片发生刮碰。安装边界上，装置底部采用标准立柱对接法兰，法兰盘的螺栓孔位适配常见的114mm直径风光互补路灯立柱、小型风电塔架上端接口，整体轴向长度控制在1.2倍风轮直径范围内，扩压环的外径比叶片扫掠直径大15%，安装时需要保证风轮前方5倍直径范围内无高大遮挡物，避免遮挡引发的来流紊流影响发电效率，侧向需要预留0.5倍环体外径的维护空间，方便后期对叶片变距机构、轮毂发电模块进行检修维护。结构细节上，叶片根部采用楔形嵌装结构与轮毂转盘连接，可根据不同区域的风资源特性更换不同长度的叶片，无需改动整体扩压环与基座结构，适配不同年均风速的部署场景；轮毂外部的导流罩采用椭球构型，引导来流平滑过渡到叶片根部区域，减少轮毂位置的气流分离损失；支撑立柱与基座的连接位置设置有阻尼缓冲结构，可吸收风轮旋转过程中产生的小幅振动，降低振动传递到立柱引发的结构共振风险。在实际选型应用中，这类装置更适配年均风速4-8m/s的区域，过高的风速区域会让变距机构频繁动作，反而提升维护频次，过低风速区域则无法发挥扩压结构的风能增益优势；部署时需要注意避开强紊流区域，比如高层建筑的边角下洗气流区域，这类区域的气流方向频繁变化，会让顺风向布局的风轮无法稳定对准来流，降低发电效率。三维建模过程中，需要重点保证扩压环翼型截面的连续性，拼接位置的曲面偏差控制在0.2mm以内，避免曲面台阶引发的气流分离；叶片的翼型放样需要保证沿展长方向的螺距过渡平滑，不能出现局部折角，否则会在叶片表面形成局部低压涡，提升叶片运行过程中的气动噪声；支撑筋与环体、轮毂的连接位置需要做圆角过渡处理，减少应力集中，在有限元校核时，该位置需要按照1.5倍额定风速的载荷进行强度验算，保证极端大风工况下的结构可靠性。
