小型顺风式风力发电设备结构设计

在分布式离网供电场景里，小型风力发电机组的适配性一直是选型阶段的核心考量点，尤其是牧区散户供电、海岛离网基站补能、山区监测点位自持供电这类场景，既要求机组在常遇风速区间能稳定输出功率，又要避免强风工况下的飞车风险，同时还要兼顾安装维护的便捷性，这套顺风布局的小型风力发电结构，就是针对这类场景做的定向设计。

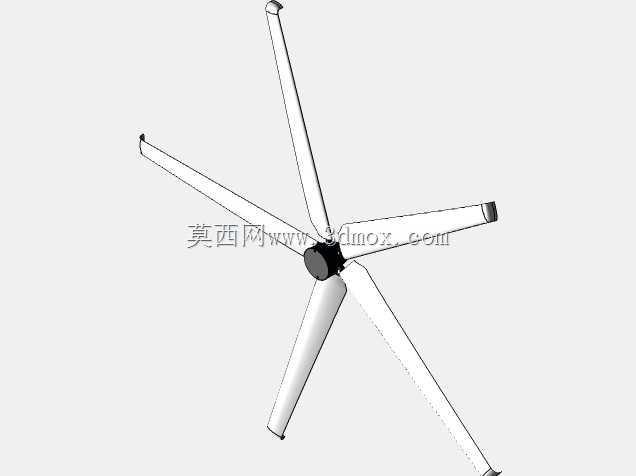

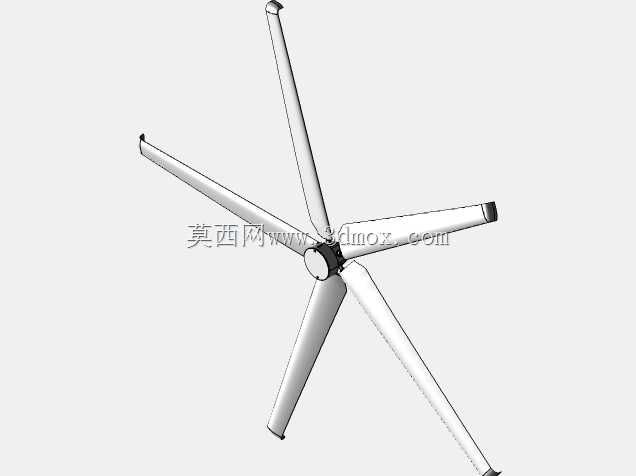

从实际运行逻辑来看，顺风式布局的核心优势是机组可以自然对风，不需要额外加装偏航驱动机构，既降低了整机的结构复杂度，也减少了偏航系统带来的故障点，对于无人值守的长期运行点位来说，少一套传动机构就意味着少一部分日常维护的工作量。这套结构采用5叶片转子设计，转子直径做到3.6米，相比常见的3叶片小型机组，更多的叶片数量可以在低风速段获得更好的启动性能，在年均风速不高的内陆区域也能顺利切入运行，不会出现小风天机组停转无法发电的情况。

叶片翼型选用SG6040翼型截面，这个翼型本身就是针对小型风力涡轮的低雷诺数运行工况做的优化，在低风速下的升阻比表现更稳定，不会因为气流扰动出现大幅的效率波动，经过实际运行数据验证，在11m/s的额定风速下，机组可以稳定维持1100rpm的转速，输出约2kW的额定功率，整体能量转换效率可以达到25%，在同功率级别的小型机组里属于比较扎实的性能水平。

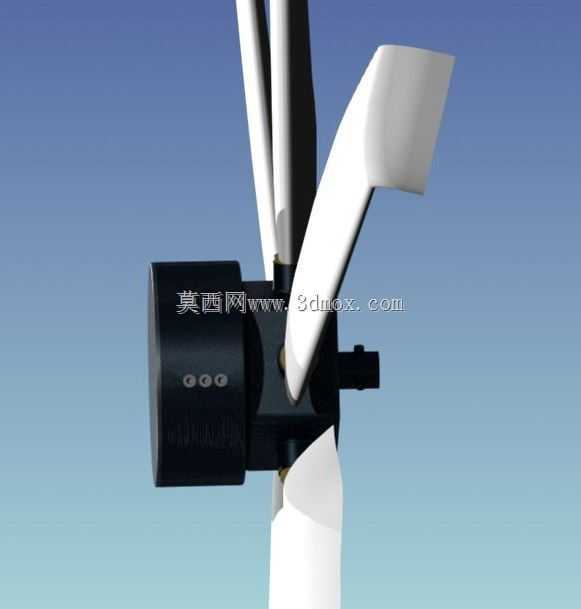

结构设计上最核心的两个部分，是整体式离心速度控制器和可变螺距轮毂。很多小型风电机组为了控制成本，会采用简单的叶尖扰流或者被动偏航的方式做超速保护，这类结构在强风下的限速稳定性一般，遇到突发阵风的时候容易出现转速飙升的情况，轻则触发过压保护停机，重则可能导致叶片过载断裂。这套结构采用的整体式离心调速机构，是和轮毂集成设计的，当转速超过设定阈值的时候，离心块在离心力作用下动作，带动轮毂内部的变距机构同步调整所有叶片的桨距角，让叶片的攻角进入失速区间，直接限制风轮的吸收功率，不需要额外的电控信号或者外部动力，纯机械结构的可靠性更高，哪怕在电控系统完全失效的情况下，也能靠机械结构把转速限制在安全区间内，避免飞车事故。

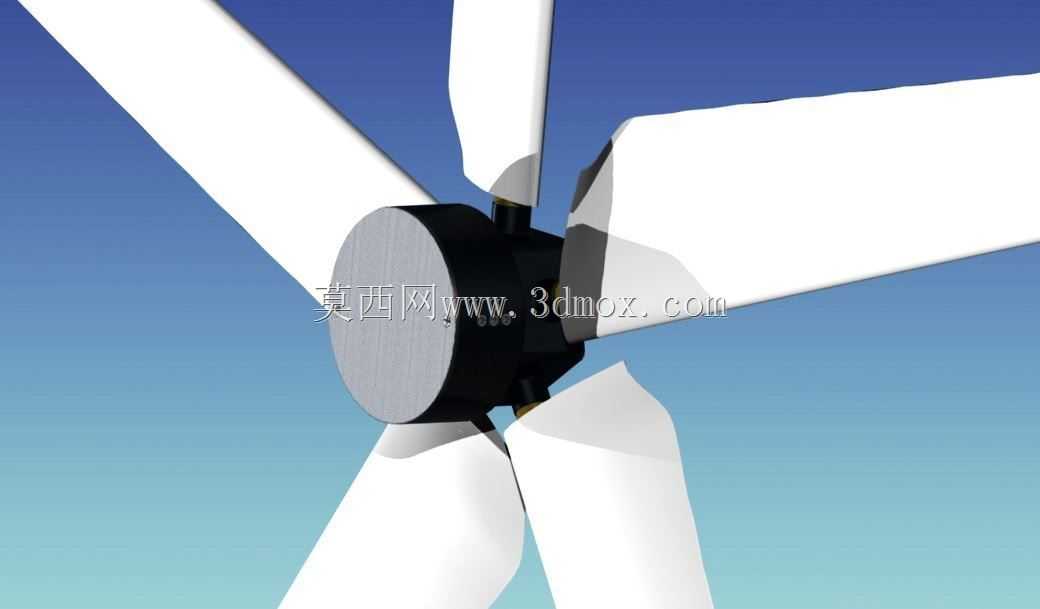

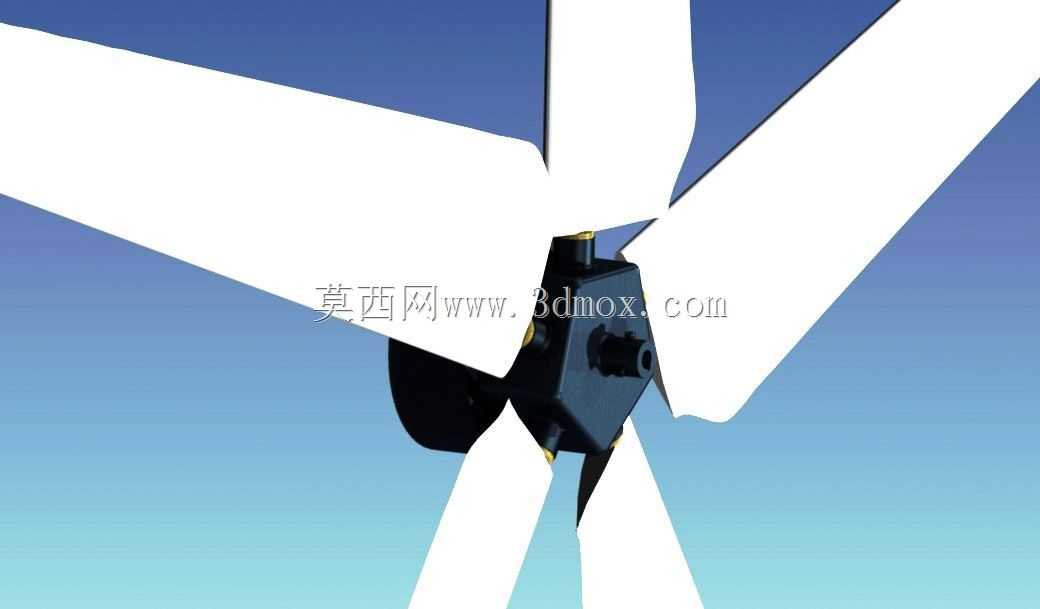

可变螺距轮毂的设计除了配合调速机构实现超速保护之外，也兼顾了不同风速下的效率优化，在低风速段桨距角维持在最优升力位置，尽可能捕获风能，随着风速升高逐步调整桨距角，让功率输出维持在额定区间，不会因为风速过高导致发电机过载。整个轮毂的传动结构做了集成化设计，所有的铰接点都做了密封处理，避免户外运行时沙尘、雨水进入铰接缝隙造成卡滞，保证变距动作的顺畅。

整机的安装边界也做了适配性考虑，3.6米的风轮直径对应的塔架安装高度不需要太高，一般在8-10米的塔架高度就可以避开地面的风切变影响，塔架顶部的安装法兰尺寸是匹配PMG 132系列永磁发电机设计的，不需要额外做转接法兰，现场安装的时候可以直接把主机部分和发电机对接，减少现场装配的工作量。整机的转动部件都做了动平衡校核，额定转速下的振动值控制在小型机组的允许范围内，不会因为长期振动导致塔架连接螺栓松动。

从结构建模的角度来看，这套模型把风轮叶片、轮毂内部的变距传动结构、离心调速块、主机连接法兰都做了完整的结构还原，没有做简化省略，不管是做小型风电机组的结构参考，还是做相关课程的设计案例，都可以直接拆解查看内部的传动逻辑，尤其是离心调速和变距机构的联动部分，完整还原了机械动作的配合关系，可以直观看到转速变化时桨距角的调整路径，对于理解小型风电机组的被动限速逻辑有很高的参考价值。

在实际选型适配的时候，这套结构对应的2kW功率级别，刚好可以满足一户普通牧区家庭的日常用电需求，或者作为小型通讯基站的主供电电源，搭配光伏组件组成风光互补系统的时候，也可以和光伏的出力形成互补，阴天或者夜间风力较好的时候补充供电，提升整个离网供电系统的供电可靠性。因为没有复杂的偏航和电控变距结构，整套主机的重量控制得比较好，人工就可以完成塔架顶部的主机吊装作业，不需要调用大型吊装设备，在交通不便的山区、海岛区域安装的时候，能大幅降低安装的物流和施工成本。日常维护的时候，只需要定期检查轮毂铰接点的密封情况，给转动部位加注润滑脂就可以，不需要复杂的电控参数调试，对于没有专业风电维护人员的偏远区域来说，后期运维的门槛很低。
