拉伸试样非线性有限元分析几何模型

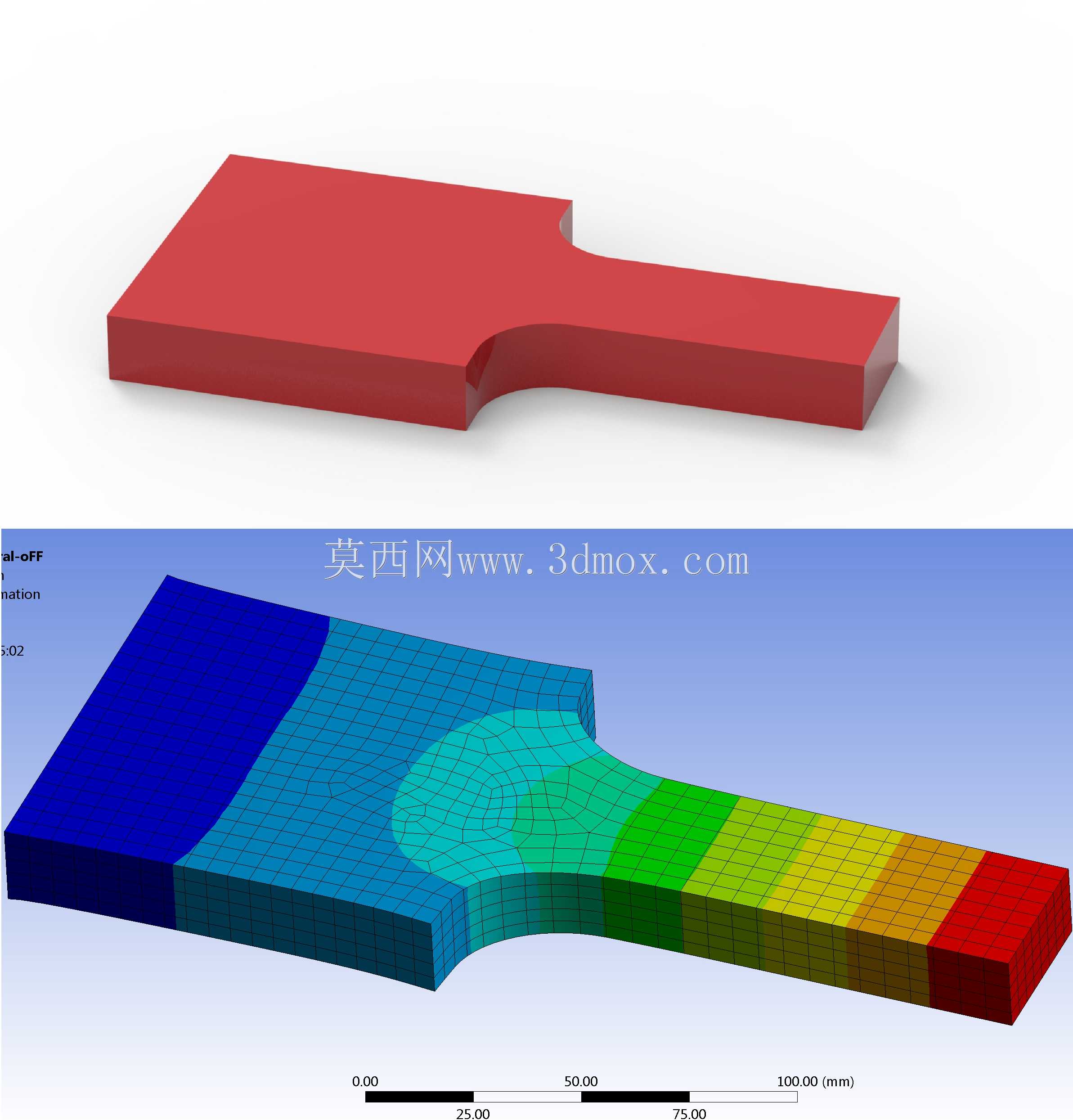

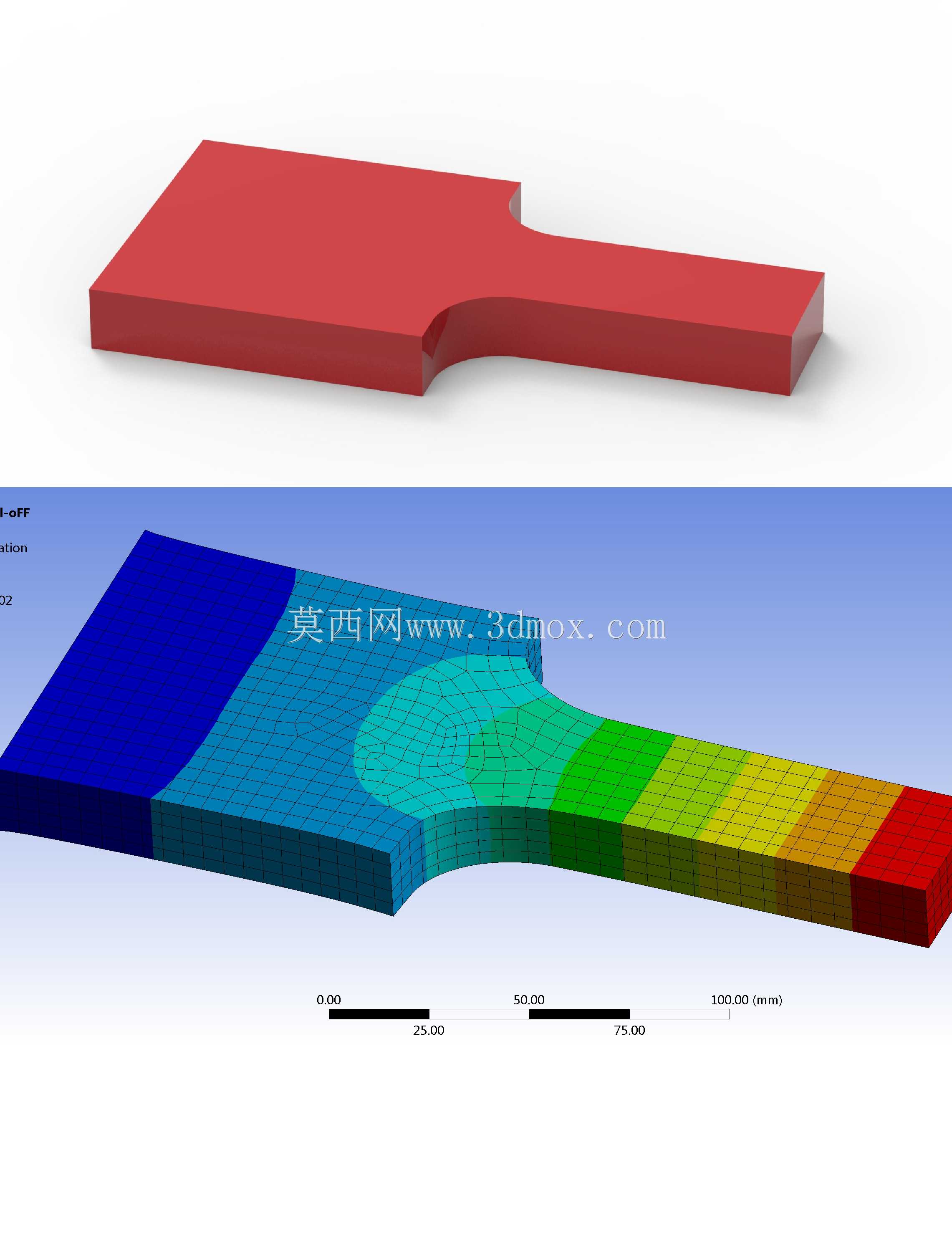

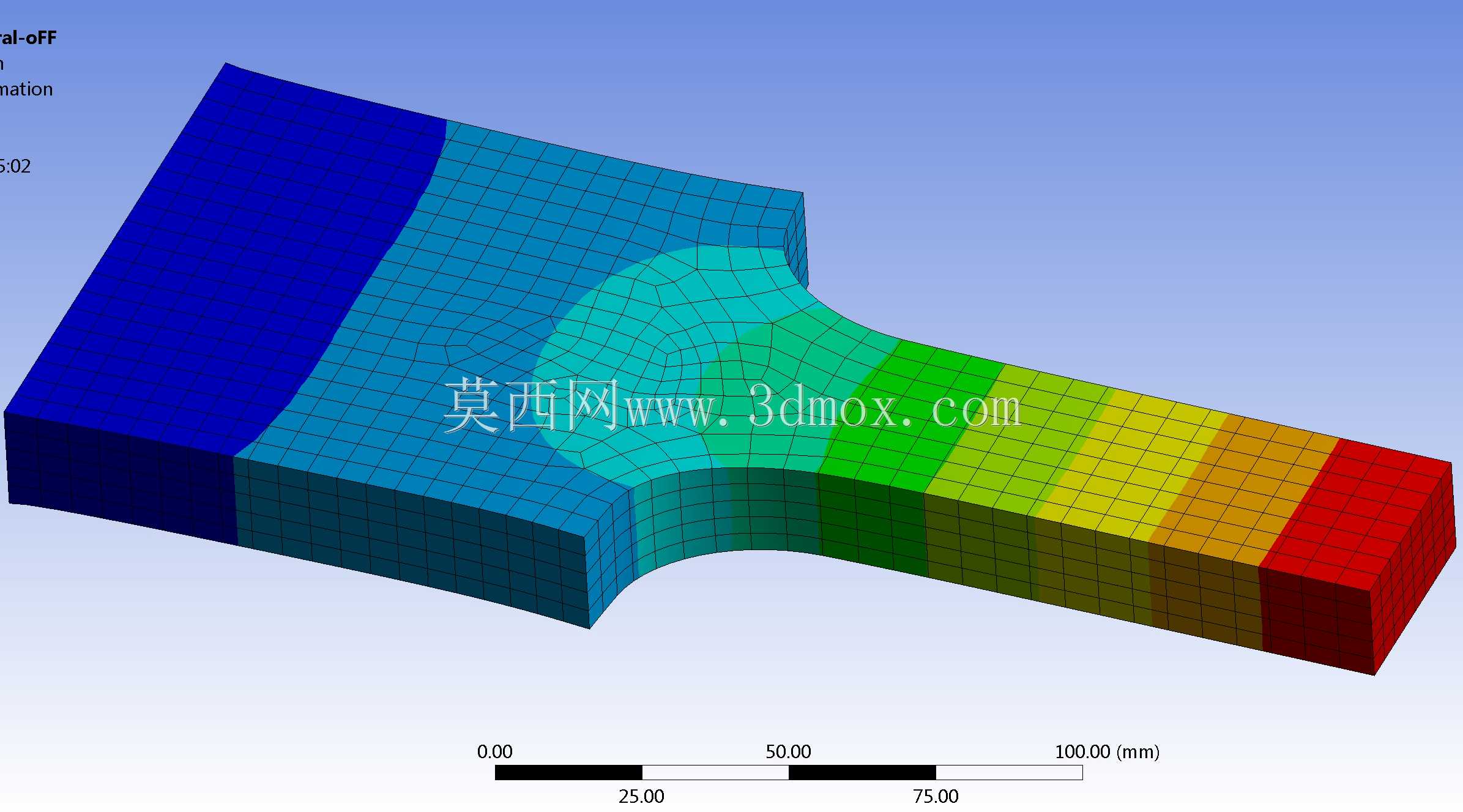

该几何模型对应金属材料静态力学性能测试所用的标准板状拉伸试样，是材料力学性能检测、结构强度仿真验证环节常用的基础几何载体，广泛适配实验室材料力学性能测试、零部件结构强度校核、材料本构参数标定等场景。从结构设计逻辑来看，模型完全遵循单向拉伸试验的试样设计规范，整体为对称板状结构，两端为宽度较大的夹持段，中间通过平滑圆弧过渡连接宽度收窄的平行测试段，这种结构设计的核心目的是让拉伸载荷作用下的应力集中区域完全落在平行测试段范围内，避免夹持段与过渡区域提前发生断裂，保证测试获取的材料屈服、抗拉、延伸率等参数的准确性。过渡圆弧的曲率经过反复校核，能够有效降低截面突变带来的应力集中效应，确保拉伸过程中平行段的应力分布均匀，符合力学测试对试样的边界要求。从实际应用场景出发，这类试样模型既可以直接用于加工物理试样，配合万能材料试验机完成金属、复合材料等不同材质的力学性能测试，获取材料的弹性模量、屈服强度、抗拉强度、断后伸长率等关键力学参数，为后续的产品结构设计提供材料属性依据；也可以作为有限元仿真的几何载体，开展非线性力学分析，模拟材料从弹性变形、塑性屈服到颈缩断裂的全过程，验证材料本构模型的准确性，或是校核不同加载条件下试样的应力应变分布规律，为复杂零部件的非线性仿真分析提供基础验证依据。模型的外形尺寸严格遵循通用板状拉伸试样的比例规范，夹持段的宽度与厚度设计适配常规楔形拉伸夹具的装夹范围，不需要额外加工定制夹具即可直接装夹测试；平行测试段的截面尺寸经过标准化设计，能够保证标距段的长度符合引伸计的装夹要求，方便测试过程中精准采集变形数据。安装边界方面，模型在仿真分析场景下，一端夹持段设置为固定约束，模拟试验机夹具的完全夹持状态，另一端夹持段施加沿试样轴向的匀速位移载荷，模拟试验机的拉伸加载过程，过渡区域不设置额外约束，完全还原真实测试的边界条件；在物理试样加工场景下，模型的所有棱边都做了微小倒角处理，避免线切割或铣削加工后产生的毛刺影响装夹定位精度，同时也能消除棱边的微小缺陷对测试结果的干扰。在非线性分析的应用场景中，该模型的网格划分可以在平行测试段进行局部加密，尤其是靠近预期颈缩的区域，通过细化网格提升塑性变形阶段的仿真计算精度，过渡段与夹持段的网格可以适当粗化，在保证计算精度的前提下提升求解效率。模型的几何结构完全对称，在仿真计算时也可以取四分之一模型进行对称约束求解，进一步缩短计算周期，适合用于材料非线性、几何非线性、接触非线性等不同类型的有限元分析练习与工程验证。从工程实用角度来说，这类标准化试样模型不需要额外的结构修改，就可以直接导入各类有限元分析软件，赋予不同的材料属性后即可开展对应材料的拉伸过程仿真，帮助结构设计人员掌握非线性分析的网格划分、载荷施加、结果后处理全流程，也可以用于验证不同求解器对大变形、塑性屈服等非线性问题的计算精度，是机械结构设计、材料性能测试领域非常实用的基础几何模型。
