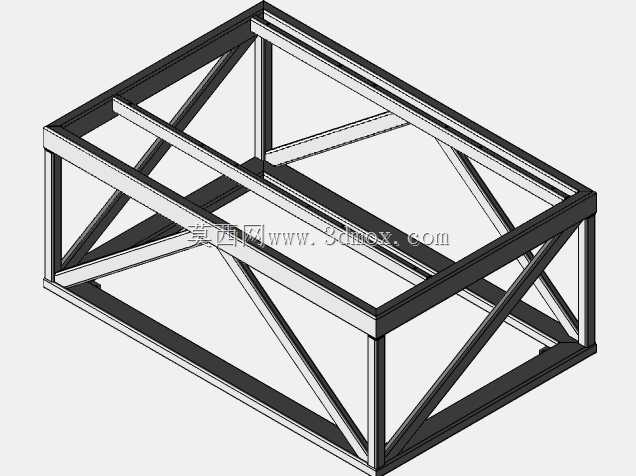

这类杆系桁架结构在工程领域的应用场景覆盖极广,从工业厂房的屋面承重支撑、物流仓储的高位货架主框架,到小型设备的承载机架、户外光伏支架的主体承力结构,都能见到这类1D简化建模的桁架形式。实际工程应用中,这类结构的核心用途是通过杆件的轴向拉压受力,以相对较小的截面尺寸实现大跨度、高刚度的承载需求,相比实体结构能大幅降低材料用量,同时保证整体结构的稳定性。
从产品功能特性来看,这类桁架结构的核心要求是在额定载荷下不发生屈服失效,同时在动态工况下避开外部激励的共振区间,避免共振引发的结构疲劳甚至瞬时破坏。模态分析环节的核心作用是提取结构的各阶固有频率与对应振型,判断结构在不同方向的刚度薄弱点——比如本次分析中呈现的低阶振型,多对应结构整体的侧向弯曲、竖向挠曲变形,高阶振型则会体现局部杆件的振动特性,这些数据能直接指导设计阶段的杆件截面选型与节点位置优化。
设计这类桁架结构时,首先要明确安装边界条件:底部的约束形式是铰支还是固接,直接决定了结构的整体计算长度与受力分配,比如落地安装的设备机架,底部与预埋板焊接的位置可按固接处理,而放置在地面无固定的小型支架则要考虑底部的自由度释放。杆件的选型上,主承力弦杆通常采用等截面方管或圆管,腹杆则根据受力大小选择更小截面的型材,节点位置优先采用共节点连接,减少偏心受力带来的附加弯矩,这也是1D梁单元建模时需要重点注意的细节——如果梁单元的节点存在偏心,仿真计算的应力结果会与实际受力存在明显偏差。
外形尺寸方面,这类桁架的跨度、高度参数需要匹配实际安装空间,比如用于设备机架的桁架,整体宽度需要适配设备的安装底座尺寸,高度要预留出设备操作与维护的空间,杆件之间的净距要满足管线布设、后期检修的操作需求,不能出现杆件遮挡维护点位的情况。安装边界上,除了底部的固定约束,还要考虑结构与外部设备的连接点位置,比如搭载振动设备的桁架,设备安装点的位置要尽量避开低阶振型的最大变形处,降低振动传递效率。

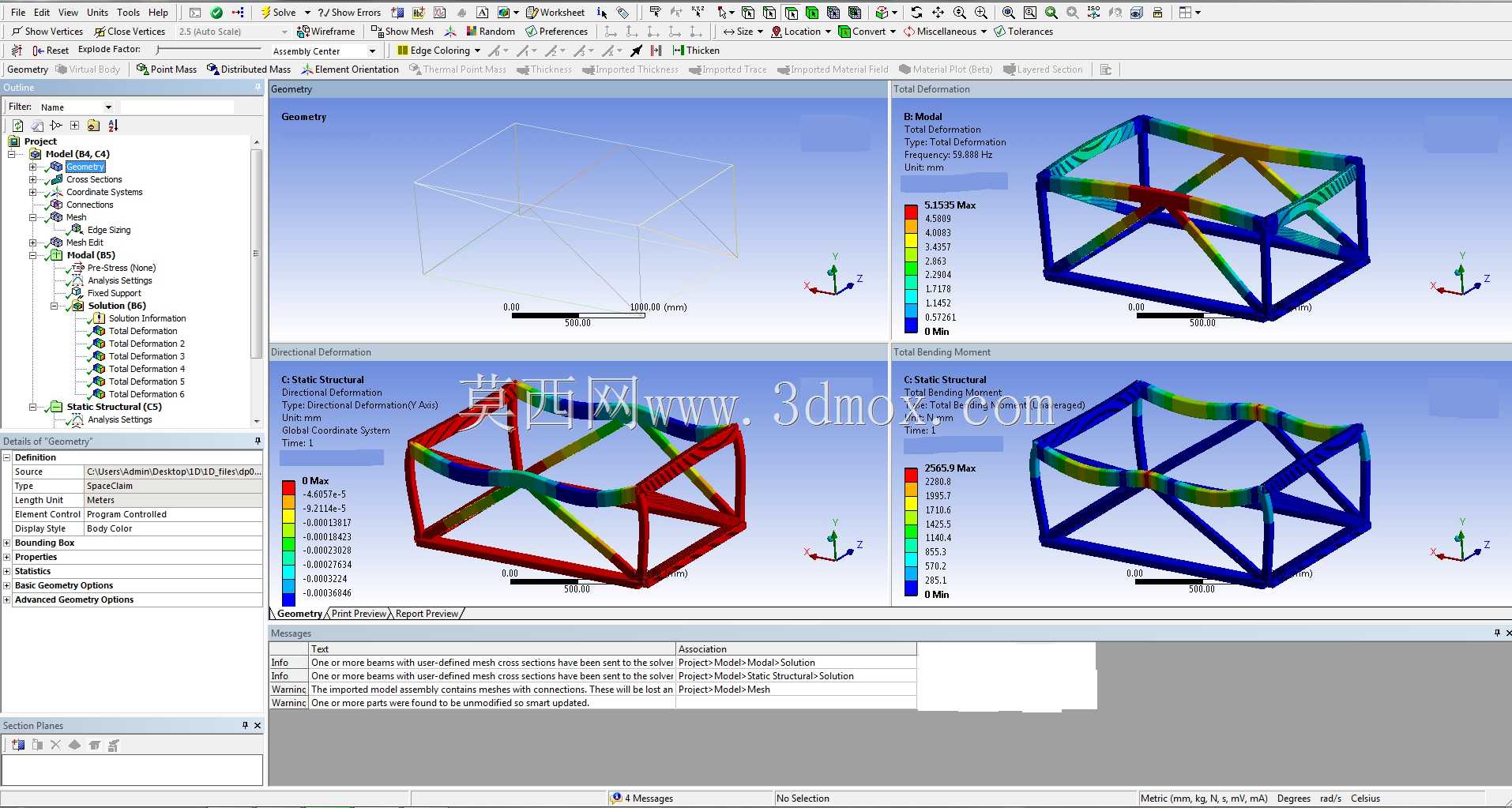

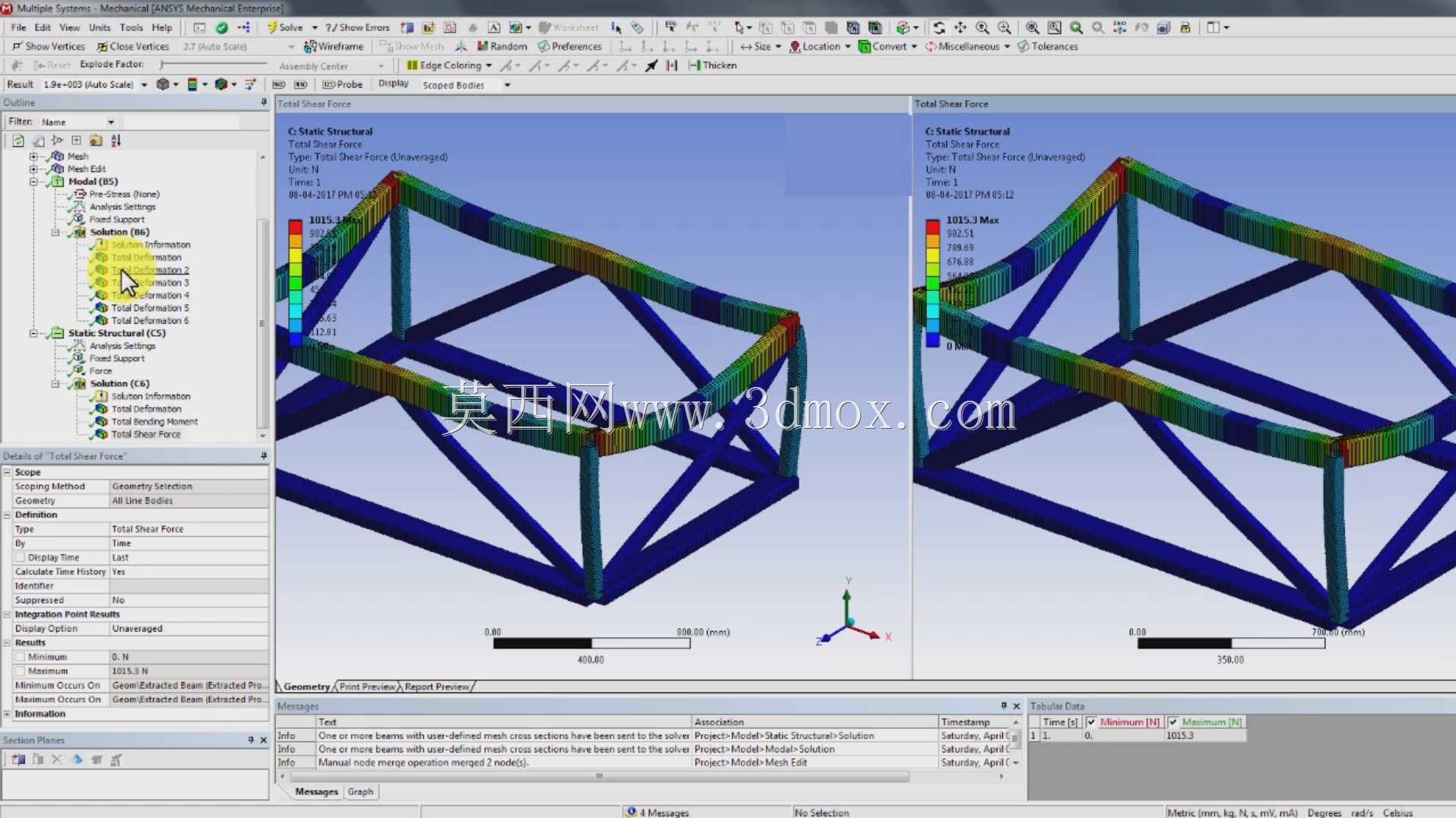

结构分析环节中,静力学分析主要验证额定载荷下的杆件应力、整体变形量是否在许用范围内,确保结构不会发生静强度失效;模态分析则是为了获取结构的动态特性,当外部激励频率(比如配套电机的转动频率、外部风载的脉动频率)与结构固有频率重合度超过20%时,就需要通过调整杆件截面、增加斜撑、改变节点位置等方式调整结构固有频率,避开共振区间。从仿真结果的应力云图可以看出,桁架的弦杆与腹杆连接位置是应力集中的高发区域,实际生产中这些位置的焊接质量需要重点管控,避免焊接缺陷引发的应力集中导致结构提前失效。
建模过程中采用1D梁单元简化的方式,相比实体建模能大幅提升计算效率,同时保证杆系结构的计算精度,因为这类细长杆件的受力以轴向力为主,梁单元的力学假设完全匹配其受力特性,不需要对整个结构划分高密度的实体网格,就能快速得到可靠的计算结果,非常适合方案阶段的多轮迭代优化——比如调整腹杆的布置角度、更换不同截面的杆件时,只需要修改梁单元的截面属性与节点位置,就能快速重新计算得到新的性能参数,大幅缩短设计周期。
实际工程中,这类桁架结构的设计还要考虑加工工艺性,杆件的切割角度要尽量统一,减少非标切割的工作量,节点位置的杆件连接要避免多根杆件在同一位置形成复杂相贯线,降低焊接加工的难度,同时保证焊接操作的可达性,让焊工能够顺利完成焊缝施工,保证节点的连接强度。对于需要现场拼装的大型桁架,还要考虑分段运输的尺寸边界,单段桁架的尺寸要符合道路运输的限高、限宽要求,现场拼接的节点要采用螺栓连接等便于现场施工的形式,减少现场焊接的工作量,提升安装效率。
