机械逻辑转换用布尔缓冲结构件

项目分类:机械图纸 发布时间:2021-11-01 ID:350766
  • 机械逻辑转换用布尔缓冲结构件
  • 机械逻辑转换用布尔缓冲结构件
  • 机械逻辑转换用布尔缓冲结构件

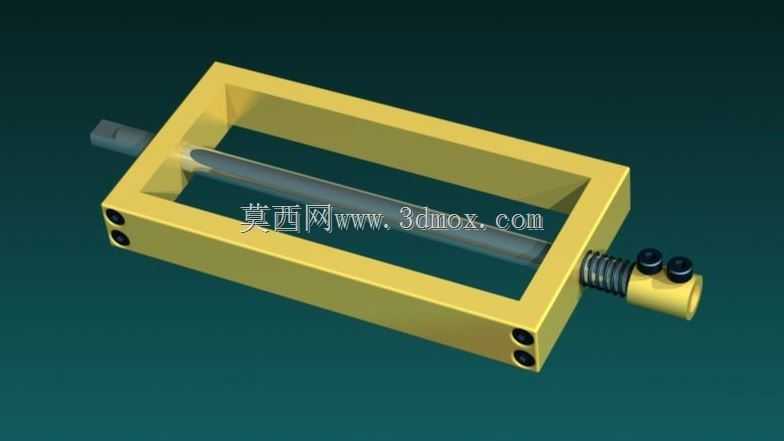

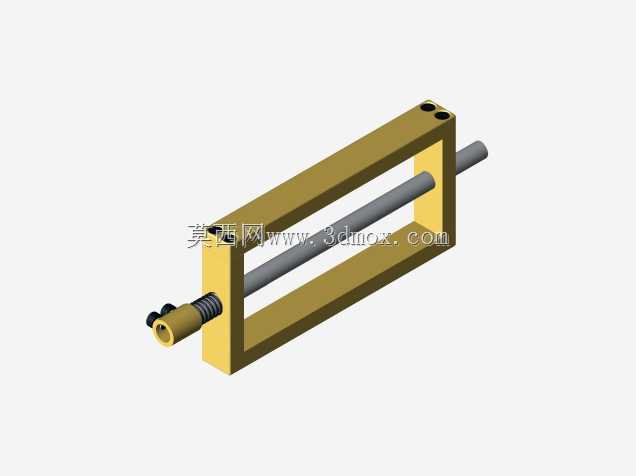

在离散机械逻辑控制回路的搭建场景中,这类布尔缓冲结构是衔接纯逻辑运算单元与执行端动作的核心过渡构件,很多初次接触机械逻辑系统的设计人员容易忽略缓冲环节的必要性,直接将逻辑门输出端对接执行机构,往往会出现逻辑信号传递卡顿、动作触发存在滞后差、多单元联动时信号冲突的问题,这类缓冲结构的存在,就是为了抹平逻辑运算端输出的动作差,让布尔逻辑的通断信号能够平稳传递到后续执行环节。从结构设计逻辑来看,整个构件采用框式主体作为承载基础,框体两侧预留的同轴安装孔用于穿接动作传递杆,杆体一端延伸出框体作为逻辑信号输入端,另一端衔接弹簧复位组件作为信号输出与复位端,框体的边角位置设置的沉孔用于将整个缓冲件固定在逻辑回路的安装基板上,安装时需要保证穿杆的同轴度误差控制在0.02mm以内,避免杆体往复动作时出现卡滞。实际应用中,这类缓冲结构多用于纯机械控制的自动化逻辑回路,比如老式的气动逻辑控制生产线、无电控单元的机械联锁安全系统、机械计算演示装置中,它的核心作用是把布尔逻辑门输出的瞬时通断动作,转化为有固定行程、稳定推力的线性输出,避免逻辑门内部的微小行程无法驱动后续负载的问题。设计时框体的内部空腔尺寸需要匹配传递杆的行程,预留足够的动作空间避免杆体运动时与框体内壁发生剐蹭,弹簧端的调节螺塞可以根据实际负载需求调整复位预紧力,预紧力过大会导致逻辑输入端需要更大的触发力才能推动杆体动作,预紧力过小则会出现复位滞后、信号传递断连的问题。外形尺寸方面,这类缓冲件的安装边界需要适配常规机械逻辑单元的安装孔距,框体的宽度方向尺寸不超过逻辑单元的安装面宽度,避免相邻逻辑单元安装时出现干涉,伸出框体的输入端杆长需要匹配前级逻辑门的输出行程,保证前级动作到位时,缓冲件的杆体能够触发行程终点,输出端的连接轴径需要匹配后续执行构件的接口尺寸,减少额外的转接零件使用。很多教学场景下的机械逻辑演示装置中,这类缓冲件是完成普通布尔逻辑门到可带负载的机械逻辑门转换的必备构件,没有缓冲环节的话,纯逻辑门的输出力仅能维持自身的状态切换,无法驱动外部的指示构件或者联锁机构,加上缓冲结构之后,逻辑信号的传递过程会增加一个行程缓冲区间,即使前级逻辑门的动作存在微小的回弹,也不会导致输出端的信号出现误触发,能够大幅提升整个机械逻辑系统的运行稳定性。在进行三维建模时,需要重点关注框体安装孔与杆体的同轴度配合关系,弹簧安装位的同轴度也要和杆体保持一致,避免弹簧压缩时出现偏磨,框体上的固定沉孔深度需要匹配常用的内六角螺丝长度,保证安装时螺丝能够完全沉入沉孔内,不会突出安装面影响其他构件的布置。
