机械同或逻辑门机械结构演示装置

这套机械同或逻辑门装置，是纯机械结构实现布尔逻辑运算的典型演示构件，最早这类机械逻辑单元多应用在早期机械式计算机、联锁控制机构中，即便在电控系统高度普及的当下，这类纯机械逻辑结构依旧在高辐射、强电磁干扰、极端温度环境下的联锁控制场景中有着不可替代的应用价值，比如核工业现场的安全联锁、矿山井下的防爆控制回路、极端低温环境下的科考设备控制单元，这类场景下电子元件容易出现失效问题，纯机械逻辑结构不需要供电、不受电磁干扰，可靠性远高于常规电控逻辑单元。

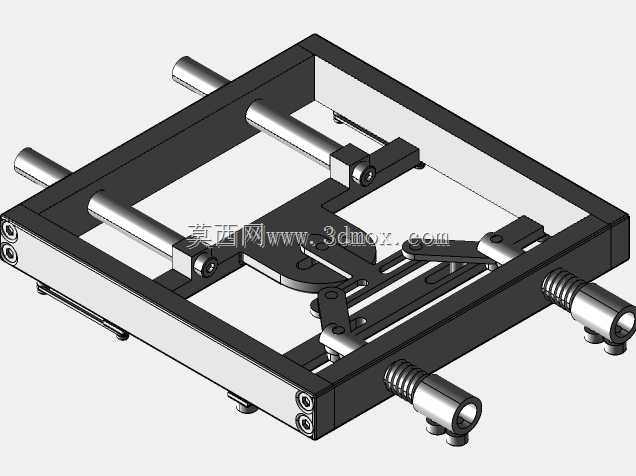

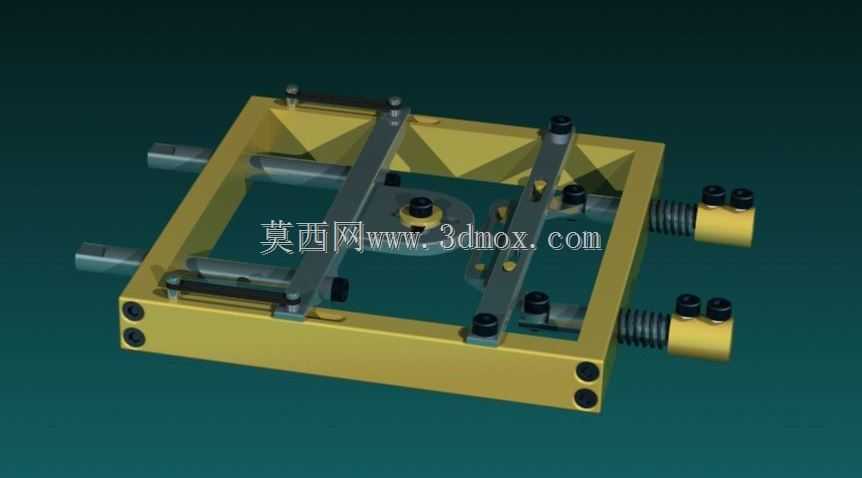

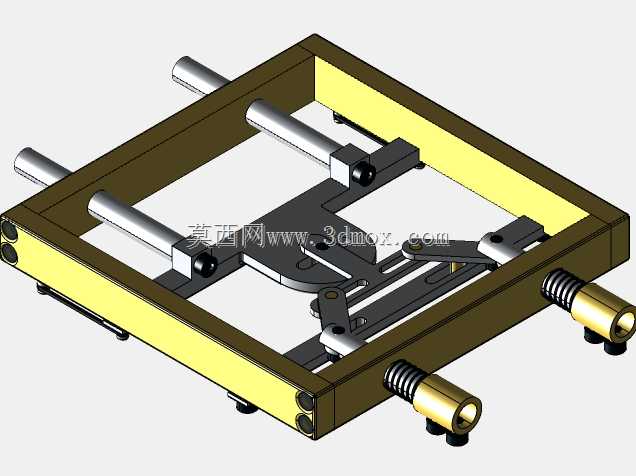

从结构设计思路来看，这套装置采用方形框式基座作为整体承载主体，基座采用镂空减重设计，四个边角设置有贯穿安装孔，可直接通过螺栓固定在安装基板或者试验台面上，基座的整体安装边界控制在200mm见方范围内，输入轴从基座左右两侧伸出，单根输入轴的伸出长度为35mm，轴端做了滚花处理方便手动拨动或者外接驱动构件，输出端设置在基座右侧的两个弹簧复位组件位置，当两个输入轴的状态一致时，输出端会触发对应的动作行程，行程量为12mm，可直接触发后续的机械联锁或者行程开关构件。

核心的逻辑判定结构采用交叉布置的连杆滑块组件，两个输入轴分别连接独立的滑动拨块，拨块与中间的转盘构件通过铰接连杆连接，转盘的转动角度直接对应两个输入的逻辑组合状态：当两个输入轴同时处于伸出或者缩回状态时，转盘会带动输出拨杆推动输出端克服弹簧力动作，对应同或逻辑“输入相同则输出为真”的运算规则；当两个输入轴状态不一致时，转盘的转动角度会被限位结构限制，输出端在弹簧作用下保持复位状态，对应逻辑输出为假。整套结构没有采用任何弹性元件作为逻辑判定的核心构件，弹簧仅用于输出端的复位，避免了弹簧疲劳导致的逻辑误判，所有铰接位置都采用小直径销轴连接，销轴与连杆孔之间采用间隙配合，配合间隙控制在0.02mm以内，既保证了动作的灵活性，又避免了间隙过大导致的逻辑行程偏差。

在实际功能特性上，这套装置的输入动作力不超过15N，手动即可轻松驱动，输出端的触发力可达80N，足够驱动后续的机械锁止、气路换向等构件，不需要额外增加力放大结构。基座上的所有滑动导轨面都做了沉头螺钉固定的淬硬钢衬板，衬板表面粗糙度达到Ra0.8，长期往复滑动也不会出现基座磨损导致的卡滞问题，两个输入轴的滑动行程统一为20mm，行程两端都设置有硬橡胶缓冲垫，避免快速拨动时的刚性撞击损坏构件。

从安装适配的角度来说，这套装置的输入输出轴都采用标准直径8mm的光轴设计，可直接与市面上常规的机械拨叉、行程撞块适配，不需要额外做转接构件，基座底部的安装孔孔距为180mm，与通用的铝型材安装孔距匹配，可直接集成在各类机械实训台、联锁控制模组中。在做结构建模的时候需要特别注意，所有铰接点的转动副都要保留足够的间隙，避免过定义导致的运动仿真失败，连杆的长度公差需要控制在±0.05mm以内，否则会出现逻辑判定的行程偏差，导致输入状态一致时输出无法触发行程，或者输入不一致时出现误触发的问题。另外输出端的复位弹簧刚度选择要匹配输入动作力，刚度过大会导致输入操作力过大，刚度过小则会出现输出复位不到位的问题，建模时可以通过运动仿真模拟不同弹簧刚度下的动作力曲线，选择最优的弹簧参数。

这类机械逻辑结构的设计核心，是把抽象的布尔逻辑运算转化为直观的机械构件位移关系，设计过程中需要严格控制每个构件的行程公差，所有运动副的摩擦阻力要尽可能小，避免累计阻力过大导致动作卡滞，相比电控逻辑单元，纯机械逻辑结构的故障点完全可通过肉眼观察排查，不需要专业的检测仪表，在对可靠性要求极高的安全联锁场景中，这类结构的应用价值依旧十分突出。
