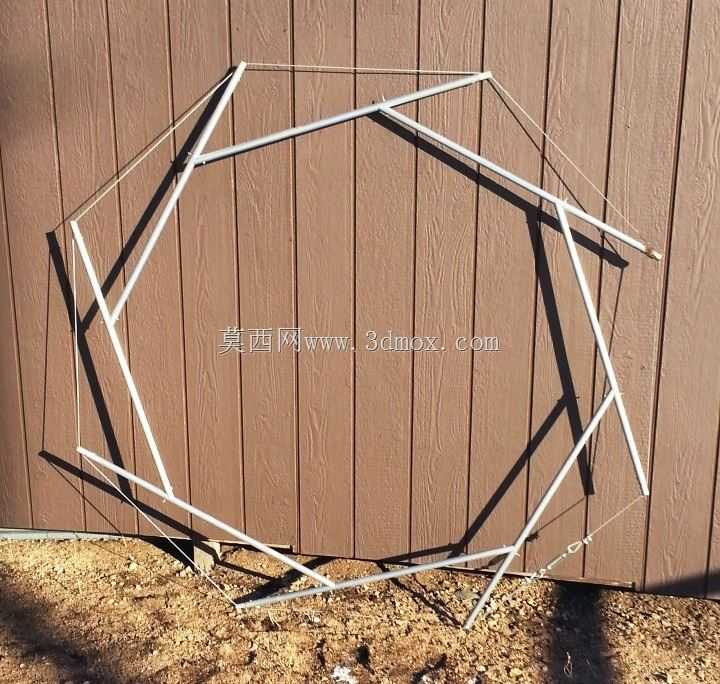

可展开高刚性张拉整体轮结构设计

在特种移动装备、可展机构以及轻量化承载结构的工程应用场景中，传统轮式构件往往面临刚性与自重难以平衡、收纳展开状态切换流程复杂的痛点，这款张拉整体轮结构正是针对这类工程需求完成的结构设计方案。从实际用途来看，该结构既可以作为小型探测机器人的行走轮，在非铺装路面依托自身张拉结构的形变缓冲特性抵消路面颠簸带来的冲击，也可作为可展支撑框架的环形基础单元，在航天可展机构、临时应急支撑装置中承担环形承载作用，还能通过调整杆件与拉索的参数适配不同尺寸的环形传动、导向场景。

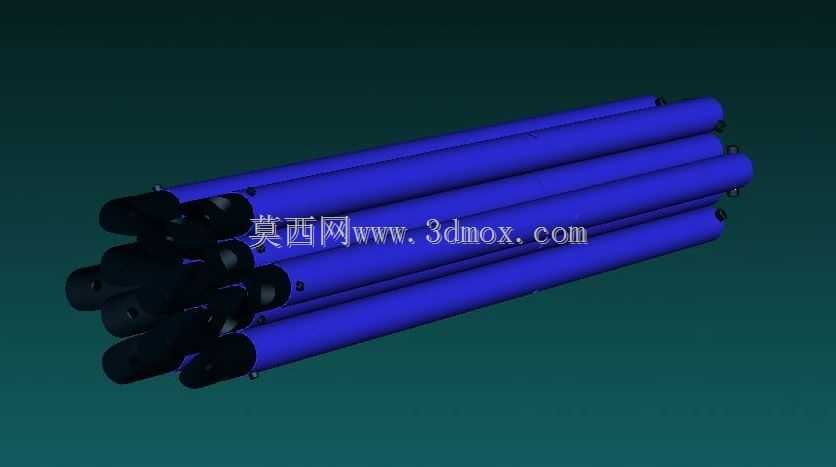

从功能特性上看，该结构完全依托张拉整体的力学原理实现性能优势，离散布置的刚性压杆与连续张紧的柔性拉索形成自平衡受力体系，不需要额外的实体轮辋、辐板结构就能达到远超同自重实体轮的结构刚性，在承受径向载荷时，载荷会通过压杆快速分散到所有拉索上，避免局部应力集中导致的结构失效；同时结构具备完全可展开的特性，收纳状态下所有压杆可沿铰接点收拢为紧凑的束状结构，占用空间仅为展开工作状态的15%左右，非常适合对收纳体积有严格限制的应用场景，比如星载可展机构、便携应急装备的行走单元。

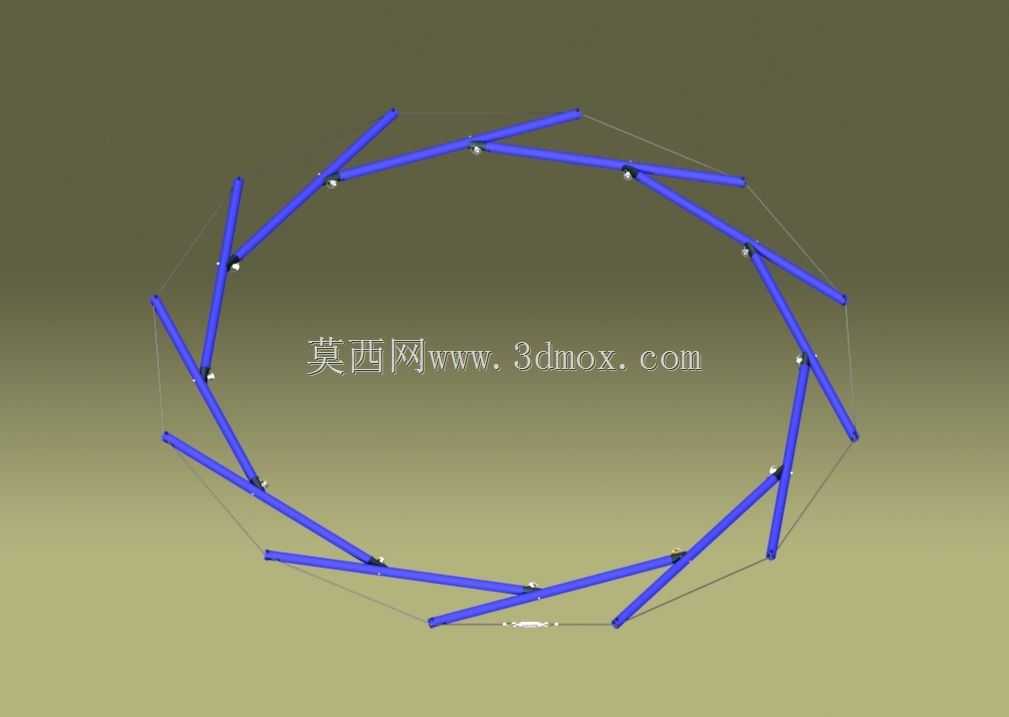

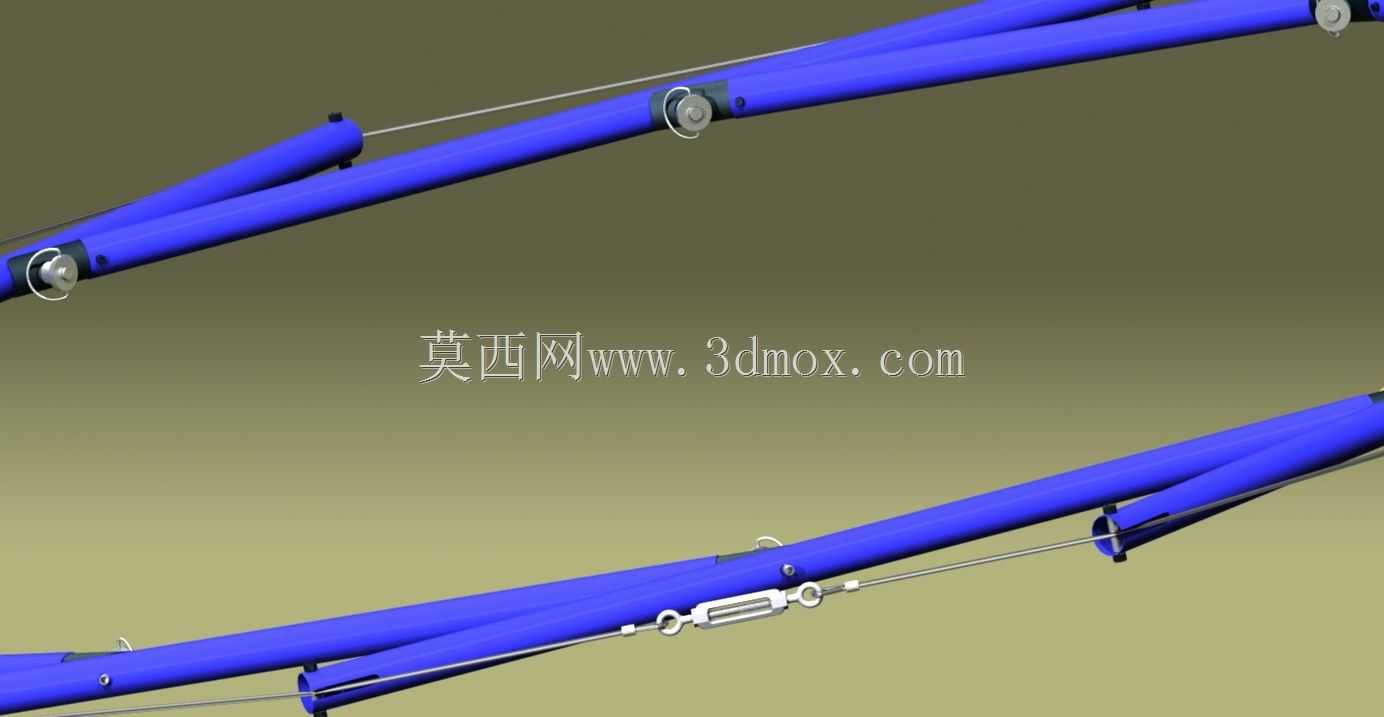

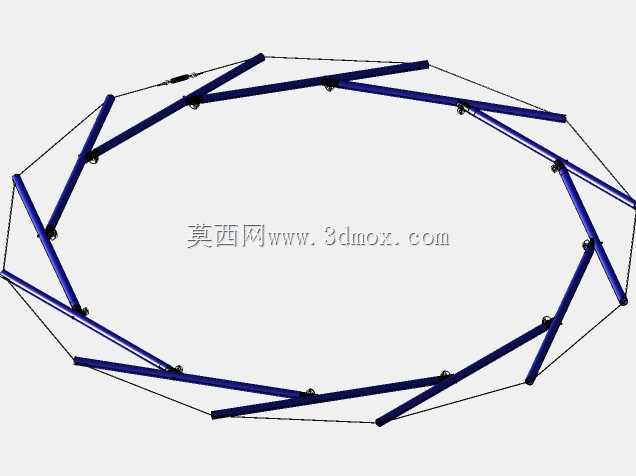

设计思路上，该结构摒弃了传统轮体依赖实体材料填充保证刚性的思路，从张拉整体的拓扑构型出发，首先确定环形闭合的自平衡拓扑逻辑，每一根压杆的两端都通过铰接节点连接对应拉索，所有拉索的预紧力经过精确计算匹配，保证展开状态下每根压杆仅承受轴向压力、每根拉索仅承受轴向拉力，充分发挥不同材料的力学性能——压杆采用高模量刚性材料承担压载荷，拉索采用高强度柔性材料承担拉载荷，完全避免构件承受弯剪载荷带来的材料性能浪费。节点设计采用球铰式铰接结构，保证压杆在展开、收拢过程中可以自由转动，不会出现运动卡滞，同时铰接节点预留拉索张紧调节余量，可根据实际载荷需求调整拉索预紧力，适配不同的承载等级要求。

从外形尺寸与安装边界来看，该结构的展开外径可根据实际应用场景通过调整压杆长度、压杆布置数量灵活调整，单根压杆的长度偏差控制在0.1mm以内，保证展开后环形轮廓的圆度误差不超过外径的0.2%，满足行走轮、导向轮的运转精度要求；收拢状态下的整体轮廓直径不超过单根压杆的长度，轴向宽度与压杆直径、节点厚度直接相关，可根据安装空间的轴向尺寸限制调整压杆直径与节点结构尺寸。安装接口设置在环形结构的中心区域，可通过中心转接法兰连接驱动轴、支撑轴，转接法兰与张拉整体结构之间通过多组对称布置的拉索连接，保证中心轴的受力与整体张拉体系自平衡，不会出现附加弯矩影响轴系运转。

在实际工程适配中，该结构可根据使用环境调整材料选型，在常规地面装备场景中，压杆可选用碳纤维复合材料或高强度铝合金，拉索选用不锈钢丝绳，在保证刚性的前提下进一步降低自重；在重载场景中，压杆可更换为高强度合金结构钢，拉索选用高载荷芳纶缆绳，提升整体承载上限。结构的展开过程不需要复杂的辅助工装，仅通过中心节点的轴向拉动即可带动所有压杆同步转动到位，到位后拉索自动张紧进入工作状态，展开操作流程简单，可靠性高，不存在传统可展结构容易出现的构件干涉、锁止失效等问题。
