机械SR逻辑锁存机构结构设计

在纯机械控制的自动化产线、防爆工况电控替代场景、高可靠性机械联锁系统中，这类基于或非门逻辑搭建的机械SR锁存结构，是实现无电控状态保持的核心执行单元，不需要接入任何电气信号，仅通过机械构件的位移传递与位置自锁，就能完成触发信号的记忆、状态保持与复位切换，完全规避了电控元件在强电磁干扰、易燃易爆环境下的失效风险，在矿山井下机械操作台、化工区域联锁防护门、重型设备机械安全锁止回路中有着不可替代的应用价值。

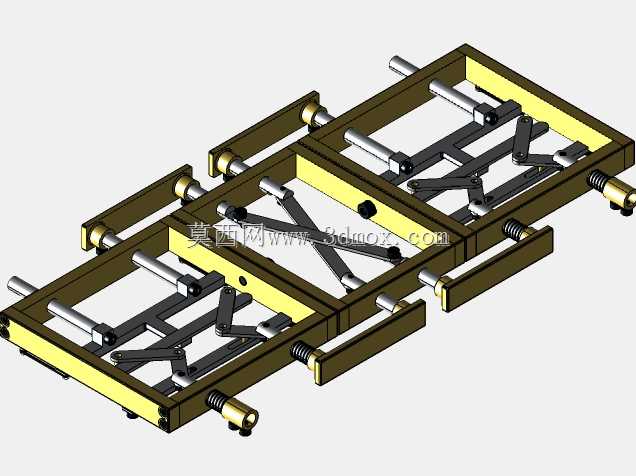

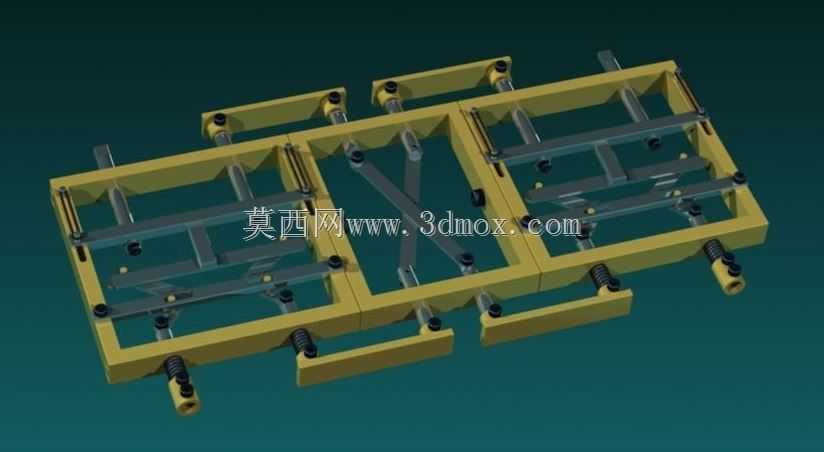

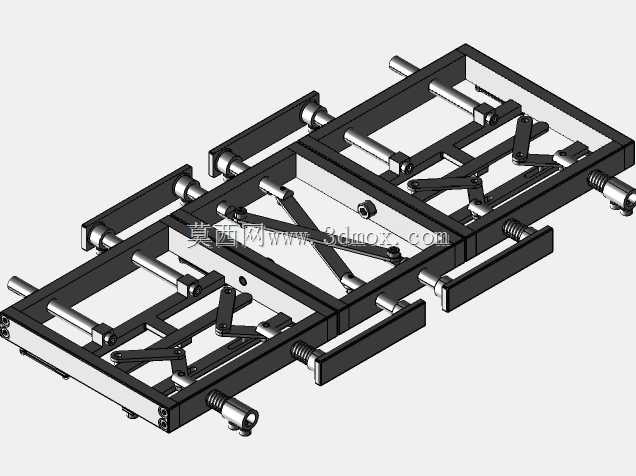

从实际功能实现逻辑来看，这套机构通过两组对称布置的交叉连杆作为核心的或非逻辑运算载体，搭配复位端与置位端的触发推杆、以及保持位置的弹簧阻尼构件，完成SR锁存器的全部逻辑动作：当置位端受到外部触发位移时，连杆组会越过机械死点位置，在弹簧力的辅助下卡入保持位，持续输出锁止状态的位移信号，即使置位端的触发力撤除，机构也不会自行复位，会一直维持当前的锁止状态；只有当复位端接收到触发位移时，交叉连杆才会被推离死点位置，切换到解锁状态并持续保持，直到下一次置位信号输入。整个动作过程没有中间模糊位置，不会因为机械振动、外力扰动出现状态跳变，完全满足工业场景下的可靠性要求。

设计这套结构的时候，首先要明确的是逻辑动作的死点位置设置，交叉连杆的铰接点位置需要反复校核，确保置位、复位两个稳态下，连杆的受力方向都能让铰接点越过死点1.2°-1.8°的角度，既不能因为死点余量太小导致振动误触发，也不能因为余量太大导致触发、复位需要的操作力过大，增加操作人员的劳动强度或者前端触发机构的负载。其次是弹簧参数的匹配，每个铰接位置配套的复位弹簧刚度需要经过计算，既要保证机构切换状态时能提供足够的助力让连杆快速到位，避免出现卡滞在中间位置的情况，又要保证弹簧力不会过大，导致触发端需要的输入力超出前端执行件的输出范围。

从安装边界来看，整套机构采用模块化的框架式结构，外围的安装框架采用统一的型材拼接结构，所有铰接点的安装孔位都在框架上一次加工成型，不需要额外的安装支座，整体安装面的平面度要求控制在0.1mm以内，避免框架变形导致连杆运动卡滞。机构的整体厚度控制在常规机械操作台的安装面板厚度范围内，触发端与复位端的推杆伸出长度预留了15mm的调节余量，可以适配不同厚度的操作面板、防护门安装场景，输出端的联动接口采用标准的销轴连接，可以直接对接安全锁销、联锁开关的机械触发端，不需要额外设计转换连接件。

在实际工况适配中，这套机构的所有运动铰接点都采用了自润滑衬套，不需要定期加注润滑脂，在多粉尘、高湿度的工况下也能长期稳定运行，不会因为锈蚀、粉尘堆积出现动作失效。连杆构件采用高强度铝合金加工成型，在保证整体结构刚度的前提下，尽可能降低运动构件的质量，减少动作过程中的惯性冲击，让状态切换的响应速度控制在0.2s以内，完全满足安全联锁系统的响应时间要求。框架上预留的多个安装固定孔位，可以兼容水平安装、垂直安装甚至倾斜安装的场景，不会因为安装角度的变化影响弹簧力的作用效果，也不会因为重力作用导致机构出现自行移位的问题。

不同于电控的SR触发器需要持续供电才能保持状态，这套纯机械结构的锁存机构一旦切换到对应状态，不需要任何外部能量输入就能永久保持位置，即使设备出现动力中断、气源失压的情况，锁止状态也不会意外解除，从本质上提升了设备的安全防护等级。在多工位的联锁系统中，还可以将多组这类锁存机构进行级联，搭建更复杂的机械逻辑控制回路，实现多门联锁、顺序动作锁止等复杂的控制逻辑，完全不需要接入PLC或者其他电气控制元件，就能完成整套设备的安全逻辑控制，在一些不允许接入电气设备的特殊工况下，是实现自动化逻辑控制的最优解决方案。
