剪叉式机械逻辑反馈联动机构结构

这套剪叉式联动反馈结构，常被集成在需要多端同步位移输出的工装治具、小型升降载台、自适应夹持工位中，作为核心的力与位移传递单元使用。在实际产线应用里，这类结构不需要额外布置复杂的电控传感链路，仅靠纯机械的铰接约束就能实现输入端与多个输出端的动作同步反馈，比如在多工位同步压装工装里，只要驱动中间剪叉组的中心滑块，四个伸出端的摆臂就能保持完全一致的摆角输出，避免多工位压装时出现行程差导致的工件压偏、受力不均问题。

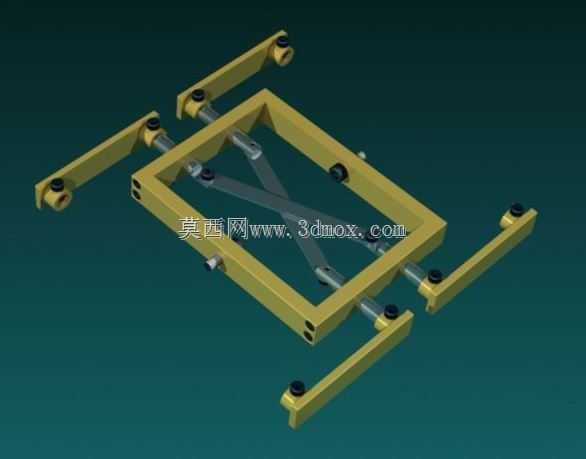

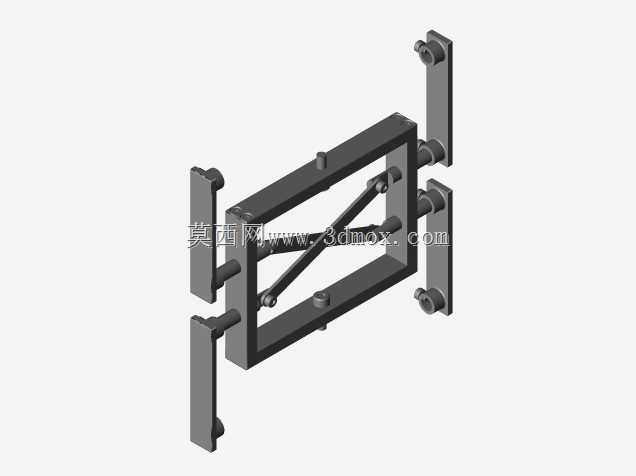

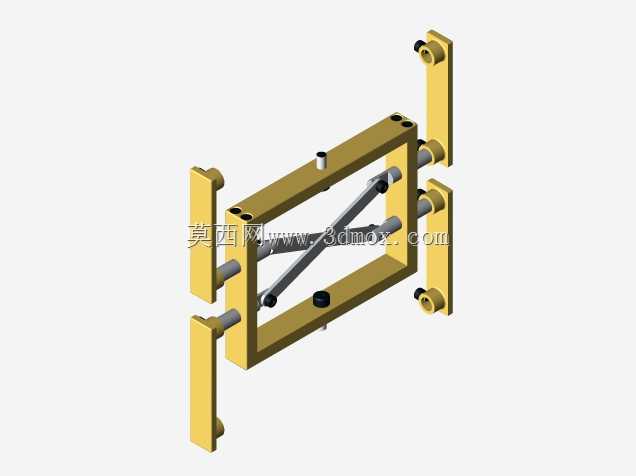

从结构功能特性来看，整个机构以矩形外框作为安装基准载体，框体内布置交叉布置的两根剪叉连杆，每根剪叉杆的中心通过铰接轴与外框中部的固定座连接，剪叉杆的两端分别通过带铰接孔的连接销与外侧伸出的摆臂尾端连接，四个摆臂分别通过铰接支座固定在矩形外框的四个边角位置，形成对称的四组输出摆臂结构。当剪叉杆受驱动产生交叉角度变化时，两端的连接销会同步推动四个摆臂绕各自的边角铰接轴转动，由于剪叉结构的几何对称性，四个摆臂的转动角度、输出线位移完全保持一致，纯机械结构的传动不存在电控同步的信号延迟、误差累积问题，在高频往复动作的工况下稳定性远高于多电机同步控制的方案。

设计这套结构时，首先要确定的是安装边界尺寸，矩形外框的长宽尺寸直接决定了剪叉杆的有效行程范围，外框的型材壁厚需要根据输出端的负载大小核算，通常在轻载工装场景下，外框采用6061铝合金型材加工即可，铰接位置镶嵌钢套减少磨损。剪叉杆的长度设计需要匹配摆臂的摆角需求，要提前通过运动仿真校核死点位置，避免剪叉杆运动到共线位置出现机构卡滞，铰接点的配合间隙控制在0.02mm到0.05mm之间，间隙过大会导致输出端的同步误差超差，间隙过小则会在高速往复动作时出现铰接点发热咬死的问题。四个外侧摆臂的长度根据实际输出端需要的行程确定，摆臂端部的安装孔预留通用的连接接口，可以直接加装压头、夹爪、载台等不同的执行末端，不需要额外改动主体结构。

在实际安装调试时，首先要将矩形外框固定在安装基准面上，保证外框的平面度误差不超过0.1mm，避免剪叉杆运动时出现偏载。装配剪叉杆时要先预装所有铰接轴，手动转动摆臂检查整个机构的运动顺畅度，确认四个摆臂的转动角度完全一致后再锁紧铰接轴的固定螺母，铰接位置需要填充低温润滑脂，减少长期往复动作的磨损。如果需要接入驱动单元，可以在剪叉杆的中心交叉位置加装直线驱动件，比如微型气缸、电动推杆，驱动件的轴线需要与剪叉中心的运动轨迹完全重合，避免侧向力导致剪叉杆变形。这类纯机械反馈联动结构在对可靠性要求高的工装场景中优势明显，不需要布置复杂的传感器和控制线路，维护成本低，即使在多粉尘、油污的恶劣车间环境下也能长期稳定运行，不会像电控同步方案那样出现信号干扰、线路老化导致的同步失效问题。在一些小型自适应定位载台的应用中，这套结构还可以配合弹性复位件使用，当工件放置到载台上时，四个摆臂会自动贴合工件的定位基准面，通过剪叉结构的反馈作用自动找正工件中心，不需要额外的调整步骤，能大幅提升上下料的定位效率。
