带底座跟踪机构的小型太阳能集热装置

在分布式光热利用场景中，小型集热装置常受限于安装角度固定，无法持续对准太阳方位，导致光热转换效率随日照角度偏移出现明显衰减，这款带底座跟踪机构的小型太阳能集热器，正是针对户用、小型离网点位的光热采集需求设计，解决固定安装式集热设备的追光盲区问题。从实际应用场景来看，该装置可适配偏远地区户用热水供应、小型户外监测点位的供电配套光热转换、野外作业临时营地的热能供给等场景，不需要复杂的土建预埋，依托自身方形配重底座即可完成安装固定，对安装场地的平整度要求较低，适配水泥地面、硬质铺装屋面、夯实土层等多种安装基面。

设备的核心功能分为两部分，上部的漏斗形聚光集热结构负责将入射太阳光汇聚到中心集热区域，相比平面集热结构，聚光结构可以在同等受光面积下提升中心区域的光辐射强度，降低集热元件的材料用量；下部的分段式立柱集成了跟踪调节机构，可实现方位角与高度角的双维度调整，跟踪机构的转动阻尼经过匹配设计，既可以手动调整角度锁定，也可后续拓展加装小型驱动模块实现自动追光，不需要对主体结构做二次改造。

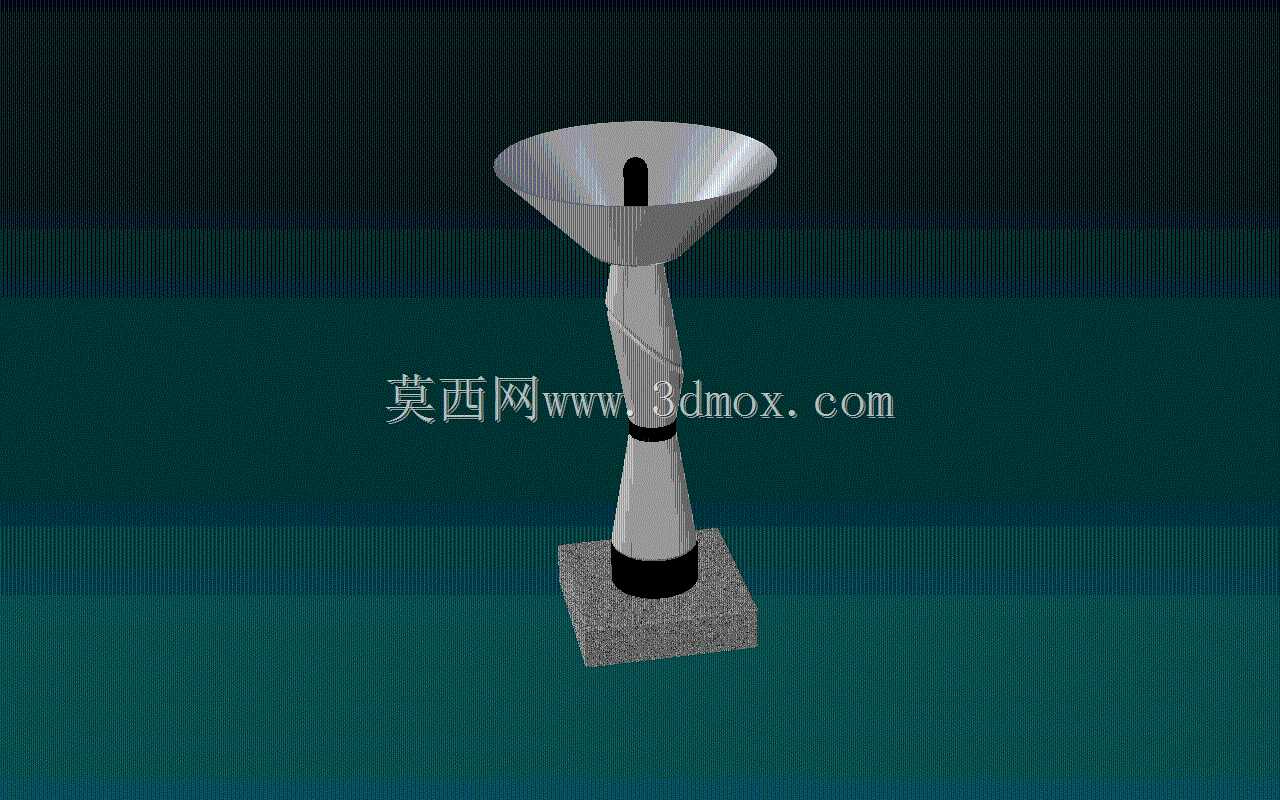

从设计思路上，该装置优先考虑了小型点位的安装维护便捷性，整体采用模块化拆分设计，方形底座、分段立柱、聚光集热端三个部分可拆分运输，现场仅需通过紧固件即可完成组装，不需要大型吊装设备配合。立柱部分采用变径分段结构，下部靠近底座的柱段直径更大，提升整体抗倾覆能力，上部连接聚光端的柱段做了扭转型结构设计，在保证结构强度的同时减少风阻面积，降低户外大风工况下的结构载荷。聚光端采用漏斗形敞口设计，内壁做高反射率处理，入射光线经内壁反射后汇聚到底部中心的集热元件安装位，中心预留的柱状安装空间可适配不同规格的集热管、温差发电模块等光热转换元件，拓展性较强。

外形尺寸与安装边界方面，方形底座的边长控制在小型设备可单人搬运的范围内，整体组装完成后的高度适配成人操作维护的高度区间，不需要登高即可完成角度调整、集热元件维护等操作；聚光敞口的直径经过优化，在保证聚光效率的同时，避免敞口过大导致的风阻过高问题，装置整体的重心落在底座中心区域，在常规户外风力等级下不需要额外加装拉锚固定，若应用于沿海高风速区域，可在底座预留的安装孔位加装膨胀螺栓或配重块进一步提升稳定性。

结构细节上，立柱与底座的连接位置设置了减震垫层，可缓冲户外阵风带来的结构振动，避免长期振动导致紧固件松动；聚光端与立柱的连接位置设置了角度锁紧结构，调整到对应角度后可通过锁紧件固定，不会因自重出现角度滑移。装置的所有外露结构件均采用耐候性材料处理，可适应户外长期日晒雨淋的使用环境，减少后期防腐维护的工作量。对于结构设计从业者而言，该模型的结构逻辑清晰，模块化拆分合理，跟踪机构的集成方式兼顾了手动调节的便捷性与自动升级的拓展空间，聚光结构的曲面设计可作为小型光热设备聚光端设计的参考，底座的配重式安装思路也为小型户外设备的无预埋安装提供了可借鉴的结构方案，在做同类小型新能源设备的结构设计时，可参考其风阻优化、重心匹配、模块化拆分的设计逻辑，平衡设备的性能、安装便捷性与环境适应性。
