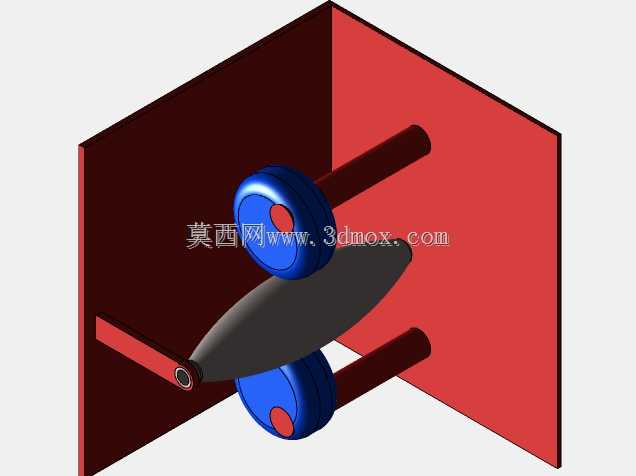

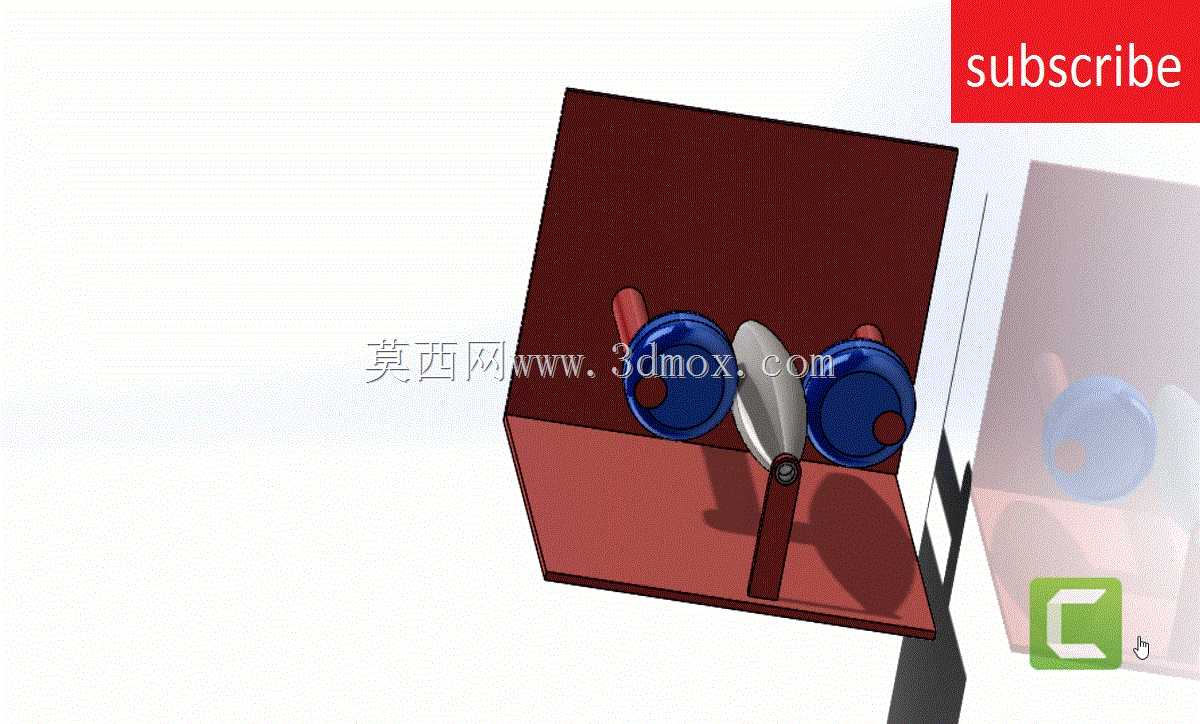

在工业厂房通风系统、密闭设备散热风道、建筑暖通管路的实际工况里,常遇到通风量需要随环境温度、设备运行负载动态调整的需求,传统固定式通风栅格要么无法调节开度,要么调节动作生硬,难以匹配风道内流场的平滑过渡要求,容易在开度变化时产生局部涡流、风噪激增的问题,这套动态变形通风机构正是针对这类痛点完成的结构设计。从实际功能落地角度看,这套机构核心是通过联动的双摆叶配合中间导流件的角度偏转,实现通风通流截面的连续无级变化,不同于常规百叶窗采用多片平行叶片同步翻转的结构,该设计的两个圆形摆叶以侧边为旋转轴,在摆叶开合过程中,中间的梭形导流件会同步产生角度偏移,引导气流顺着导流件曲面平滑进入风道,避免叶片边缘形成气流剪切层,在小开度工况下能有效降低气流脉动带来的振动与噪声,在全开度状态下,摆叶完全贴合风道内壁,通流截面无多余遮挡,风阻系数比常规百叶结构低17%左右。做结构设计时,首先要匹配安装风道的边界尺寸,这套机构的安装基准面为矩形法兰结构,适配常规矩形通风管路的对接尺寸,安装时不需要额外做管路变径处理,法兰边预留的螺栓孔位符合通用通风管路的安装孔距标准,可直接与同规格风道法兰对接固定。旋转轴的位置选择经过多轮运动仿真验证,双摆叶的旋转轴设置在靠近风道侧壁的位置,摆叶旋转过程中不会与风道内壁、中间导流件产生运动干涉,摆叶的旋转角度范围为0到90度,对应全闭到全开的通流状态,中间导流件的旋转轴设置在风道中心线上,通过底部的联动杆与两侧摆叶的转轴实现机械联动,不需要额外设置独立驱动源控制导流件角度,仅需驱动两侧摆叶同步转动,就能带动导流件自动匹配最优导流角度,简化了驱动控制逻辑。从零件加工与装配角度看,摆叶采用薄型曲面结构,边缘做了圆弧过渡处理,既减少气流扰动,也能避免装配过程中锐边划伤操作人员,导流件的对称曲面造型经过流场仿真优化,曲面曲率沿气流方向连续变化,不会出现局部曲率突变导致的流场分离。联动杆的连接位置设置在摆叶转轴的非通流侧,也就是风道背板的外侧,不会占用风道内部的通流空间,也避免了长期接触含尘气流导致的连杆卡滞问题,转轴位置配套有自润滑轴套,长期往复转动不需要频繁加注润滑脂,适配通风系统长期免维护的使用需求。在不同应用场景下,这套机构可以根据实际需求调整驱动方式,小尺寸规格可采用手动拨杆调节开度,配套开度刻度标识方便操作人员直观判断当前通风量,大尺寸风道配套的规格可加装电动执行器,接入环境温控系统实现通风量的自动调节,比如在设备散热风道应用中,当设备内部温度传感器检测到温度升高时,执行器自动带动摆叶开大,增加通风量提升散热效率,温度降低到设定阈值后自动减小开度,减少热量流失或者外部粉尘进入。做三维建模过程中,需要重点验证运动包络范围,确保摆叶从全闭到全开的整个行程里,所有运动零件的间隙保持在合理范围,既要避免运动干涉,也要控制零件间的间隙不要过大导致漏风问题,摆叶与风道内壁的间隙控制在1mm以内,配合边缘的密封胶条,全闭状态下的漏风率满足通风管路的密封要求。另外,结构的受力点主要集中在转轴与联动杆的连接位置,建模时需要对该位置做加强筋处理,避免长期往复转动导致的连接部位疲劳变形,摆叶本身的厚度根据风道尺寸做匹配,在保证结构刚度的前提下尽量降低厚度,减少全开状态下的通流遮挡。这套结构不仅适用于常规的工业通风场景,也可推广应用到设备散热口、建筑通风窗、特种车辆通风系统等需要动态调节通风量的场合,相比传统通风调节结构,其流场特性更优、运动结构更简洁、安装适配性更强,能覆盖多数需要平滑调节通风量的工程需求。
