移动支撑构件有限元应力校核分析

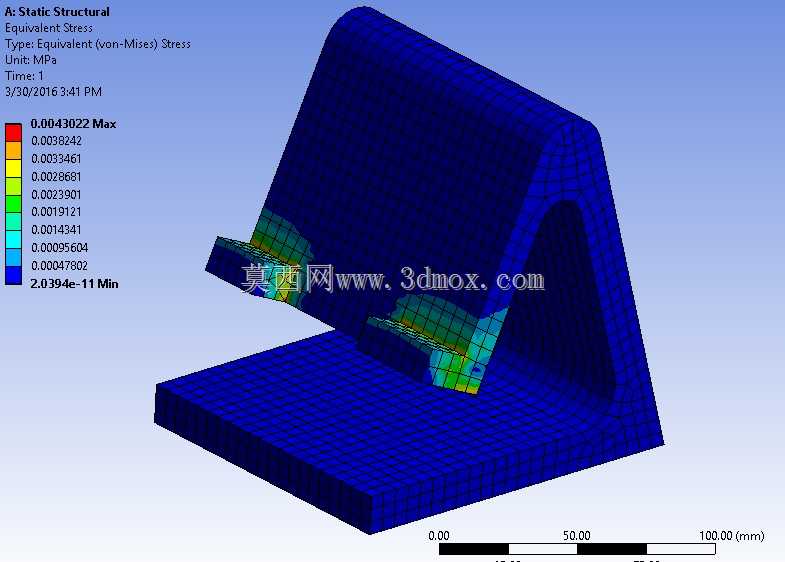

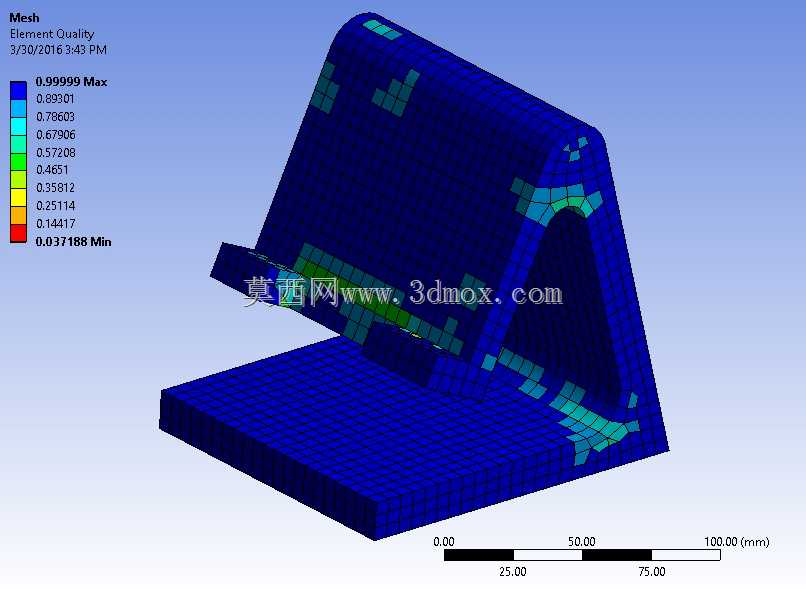

　　在工业生产的物料转运、工位辅助支撑场景中，这类L型移动支架是应用频次极高的承载构件，常见于生产线旁的工件临时承托、检测工位的待测件定位支撑、小型设备的移动安装基座等场景，日常使用中需要承受垂直方向的静载荷、移动过程中的冲击载荷以及偏载带来的附加弯矩，因此其结构强度是否达标直接关系到使用过程的安全性与服役寿命。从结构构型来看，该支架采用一体化的L型折弯式主体设计，底部为平整的矩形安装底板，竖直方向为带斜向加强筋的支撑板，斜向加强筋连接底板与竖板的转角位置，这一设计是为了抵消竖板承受载荷时在转角处产生的应力集中，避免长期受载出现焊缝开裂或者结构塑性变形。从应力云图的分布结果可以看出，支架整体大部分区域的单元质量处于较高水平，

　　应力值普遍处于较低区间，仅在竖板与底板连接的转角过渡处、加强筋与竖板的连接位置、竖板上部的安装孔周边出现了相对更高的应力值，这些位置也正是结构设计中需要重点关注的应力集中区域，在实际加工时这些位置需要做圆角过渡处理，避免直角加工带来的切口效应，同时焊接连接的位置需要保证焊脚尺寸符合设计要求，减少焊接缺陷带来的强度折减。在尺寸边界上，该支架的整体长度控制在100mm量级，属于小型支撑构件，底板的平面度需要满足安装要求，保证与安装基面完全贴合，避免安装时出现悬空导致的附加装配应力，竖板上的安装位需要根据被支撑件的安装孔位做对应公差匹配，保证装配时的互换性。设计过程中首先根据实际承载需求确定了竖板的高度与底板的长宽尺寸，

　　初步选定板材厚度后，通过有限元仿真对结构进行网格划分，在应力可能集中的区域做了网格加密处理，保证仿真结果的计算精度，通过施加工况对应的约束与载荷，计算得到整体的应力分布云图，根据仿真结果对加强筋的位置、尺寸做了优化调整，在保证整体强度满足安全系数要求的前提下，尽可能减少不必要的材料冗余，实现轻量化与结构强度的平衡。实际使用时，该支架的底板通过螺栓连接固定在移动滑台或者小车上，竖板的安装面用于连接被支撑的工件或者功能部件，斜向加强筋的存在可以大幅提升竖板的抗倾覆能力，即使承受一定的偏载也不会出现明显的结构变形。从仿真结果来看，优化后的结构最大应力远低于材料的屈服强度，满足常规工况下的使用要求，在后续的迭代设计中，

　　还可以针对应力水平极低的区域做适当的减薄或者开孔处理，进一步降低构件的整体重量，同时不会影响结构的整体承载能力。这类小型支撑构件虽然结构并不复杂，但是在各类自动化生产线、检测设备、移动工装中应用十分广泛，其结构设计的合理性直接影响到整套设备的运行稳定性，通过有限元应力分析提前预判结构的薄弱位置，可以大幅减少后续物理样机测试的迭代次数，缩短设计周期，降低开发成本，避免实际使用中出现结构失效导致的生产事故。
