室内空间气流组织CFD仿真分析模型

在民用与工业建筑的通风系统设计阶段，室内气流组织的合理性直接决定空间内的通风效率、人员热舒适感受以及污染物排出效果，传统依靠经验公式估算送回风参数的设计方式，很难精准捕捉空间内局部涡流、流速不均、送风死角等实际问题，借助CFD流场仿真分析，能够将空间内不同位置的空气流动状态以可视化云图的形式呈现，为通风口布置、送风参数调整提供量化的参考依据。

本次仿真针对典型双侧上送下回式通风的室内空间开展，建模阶段首先完成建筑围护结构的几何边界提取，明确空间的竖向高度、水平进深与开间尺寸，将墙体、顶面、地面设置为无滑移固壁边界，两侧上部的条形送风口按照实际送风角度设置速度入口边界，对应下部回风口设置为自由出流边界，计算过程采用k-epsilon湍流模型，兼顾计算精度与工程场景下的求解效率，能够准确反映大空间内的湍流流动特性。

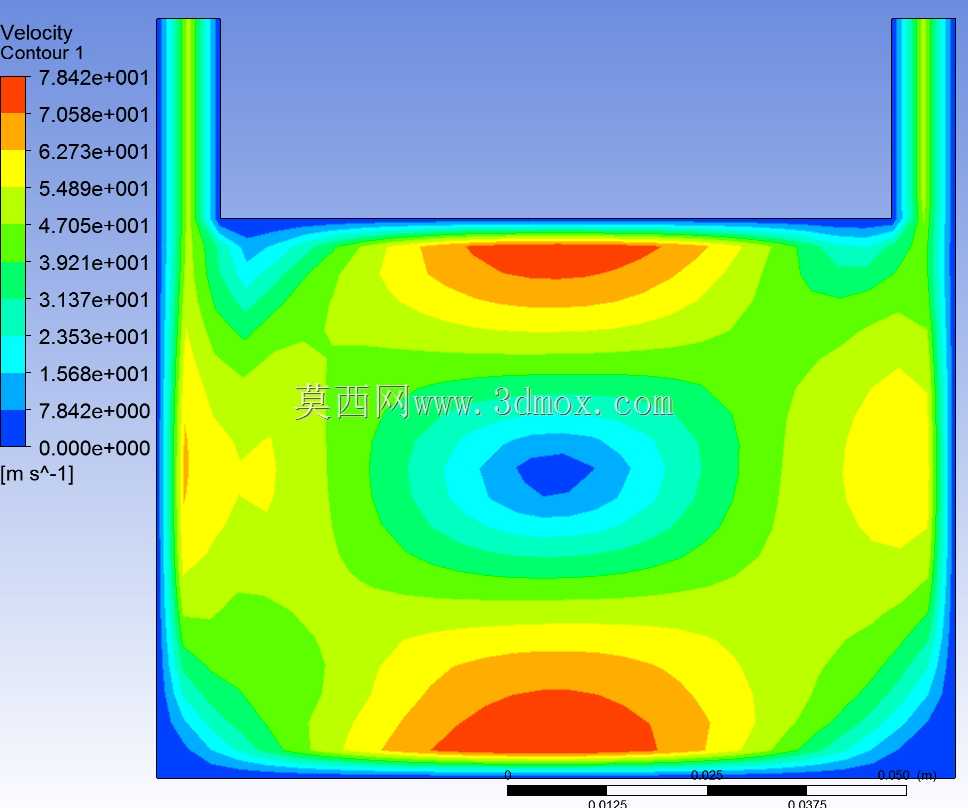

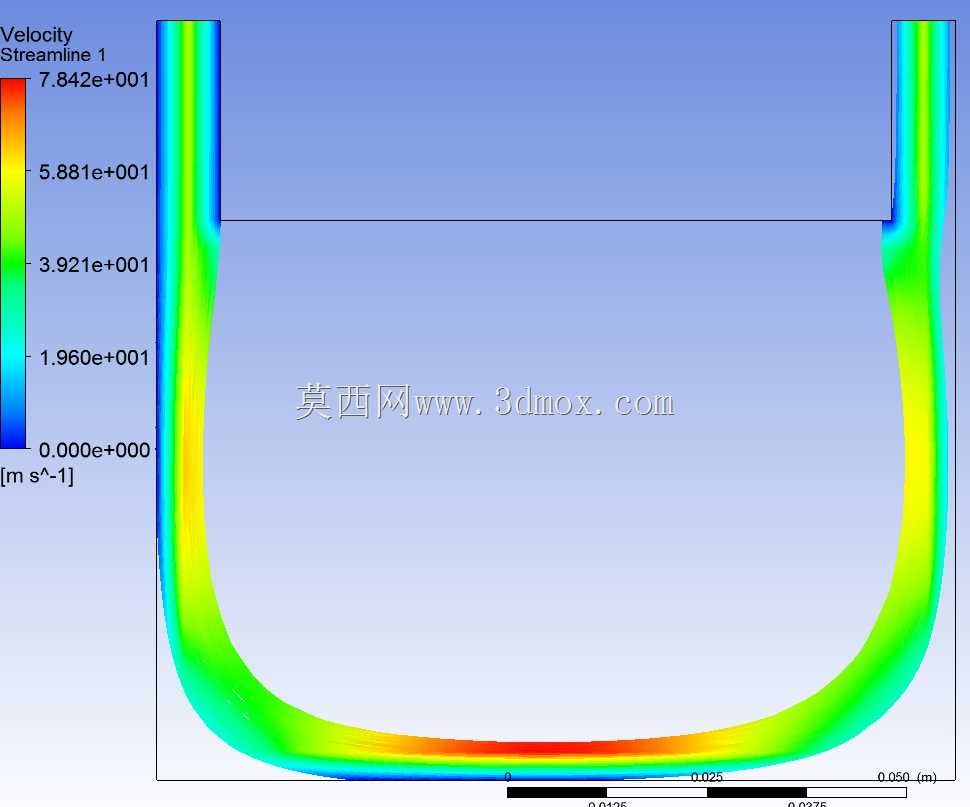

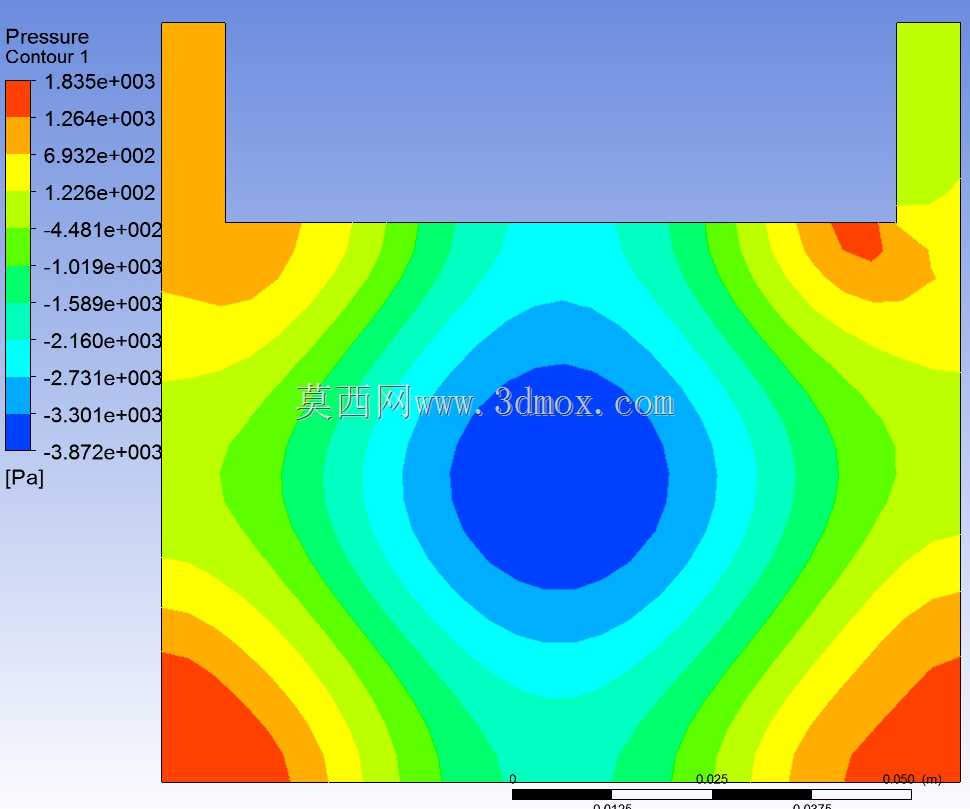

从仿真得到的速度分布云图可以观察到，送风气流从两侧上部送风口射出后，首先沿竖向壁面向下流动，在接近人员活动区高度时逐步向空间中部扩散，在空间中部偏上区域形成明显的低速核心区，该区域气流流速较低，空气置换效率相对偏弱，容易出现热量堆积或者污染物滞留的问题；而在空间上下靠近送回风口的区域，气流流速相对较高，在送风口下方与回风口上方形成流速较高的流动带，靠近壁面的区域存在局部流速偏高的条带，若送风参数设置不当，容易在近壁人员停留区产生吹风感，影响使用体验。

在模型搭建过程中，需要重点关注几何边界的简化合理性，对于空间内的固定障碍物，比如结构柱、固定家具、大型设备等，需要按照实际外形尺寸纳入计算域，避免因过度简化导致流场计算结果与实际情况出现偏差；网格划分阶段对送风口、回风口以及近壁面区域进行局部网格加密，保证近壁面y+值符合湍流模型的计算要求，同时在空间核心区域采用相对稀疏的结构化网格，平衡计算资源消耗与结果精度。边界条件设置时，送风速度需要结合实际通风系统的设计风量与送风口有效过流面积折算得出，避免直接套用经验值导致入口边界失真，对于存在内热源的场景，还需要将设备散热、人员散热等热源项耦合到能量方程中，同步计算温度场与速度场的耦合分布，更贴近实际运行状态。

从工程应用角度看，这类室内CFD仿真模型可用于办公空间、工业厂房、洁净车间、地下空间等多种场景的通风系统优化，通过调整送风口的安装高度、送风角度、送风速度以及回风口的布置位置，对比不同方案下的流场分布均匀性、人员活动区平均流速、空气龄等关键指标，筛选出最优的通风设计方案，避免项目建成后出现通风死角、局部过热、污染物积聚等问题，减少后期通风系统改造的成本。在实际建模过程中，还需要注意不同工况的切换模拟，比如夏季供冷、冬季供热工况下，空气密度差带来的浮升力会对气流分布产生明显影响，冬季热风送风时气流容易上浮，需要适当增大送风风速或者调整送风角度，保证热风能够送达人员活动区域；夏季冷风送风时气流容易下沉，需要避免送风直吹人员活动区造成冷吹风感。

针对本次仿真呈现的中部低速核心区问题，在实际设计优化中，可以通过在顶面增设诱导风机、调整送风口的导流叶片角度、增大中部区域的送风占比等方式，打破中部的低速涡流区，提升整个空间的气流均匀性；对于近壁面流速过高的区域，可以通过在送风口加装均流格栅、适当降低送风风速、增大送风口过流面积等方式，将人员活动区的流速控制在舒适区间内，兼顾通风效率与使用舒适度。整个仿真模型的几何边界完全匹配常规建筑空间的尺寸模数，可直接调整参数适配不同开间、进深、层高的室内空间仿真需求，为暖通设计人员的方案优化提供直观的量化参考。
