8字形连接构件静力学安全系数分析模型

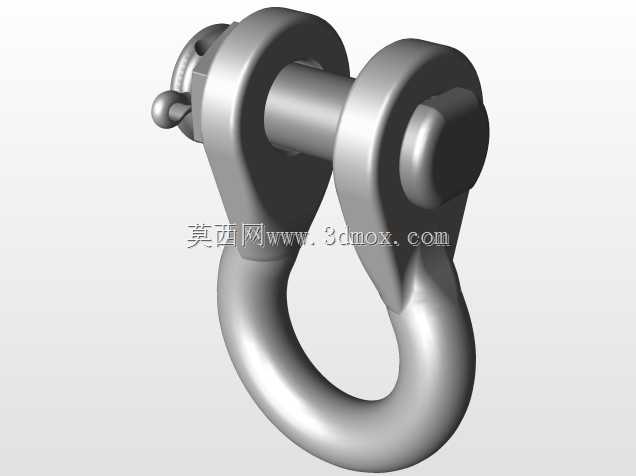

这类8字形闭环连接构件，常见于重载牵引、吊装索具连接、工程机械铰接点位的传力路径中，区别于普通单吊环结构，双环闭环的构型能够同时适配两组独立的连接端，在需要双向传力、避免连接端脱开的工况下，能够分散单点位的应力集中水平。从结构受力逻辑来看，构件整体采用等曲率过渡的闭环弯扭构型，两个端部的同轴通孔用于穿装销轴，实现与相邻部件的铰接连接，中间的弯扭段是主要的传力承载区域，在实际作业中，构件需要承受两端销轴传递的拉压复合载荷，部分动态工况下还会伴随交变的弯曲载荷，因此对结构的应力分布均匀性有较高要求。

在设计阶段，首先要明确两端安装孔的中心距边界，这个尺寸直接决定了构件的适配安装范围，孔的内径需要匹配对应规格的销轴直径，孔周的壁厚需要根据额定承载载荷做初步估算，避免孔壁在销轴挤压作用下出现压溃失效。中间连接段的截面采用渐变的圆滑过渡，没有尖锐的棱角突变，目的是减少几何不连续带来的应力集中问题，很多同类型构件的失效都出现在截面突变的位置，因为应力会在几何突变处出现数倍的放大，即使整体平均应力远低于材料屈服强度，局部的高应力区也会率先出现塑性变形，长期交变载荷下还会萌生疲劳裂纹。

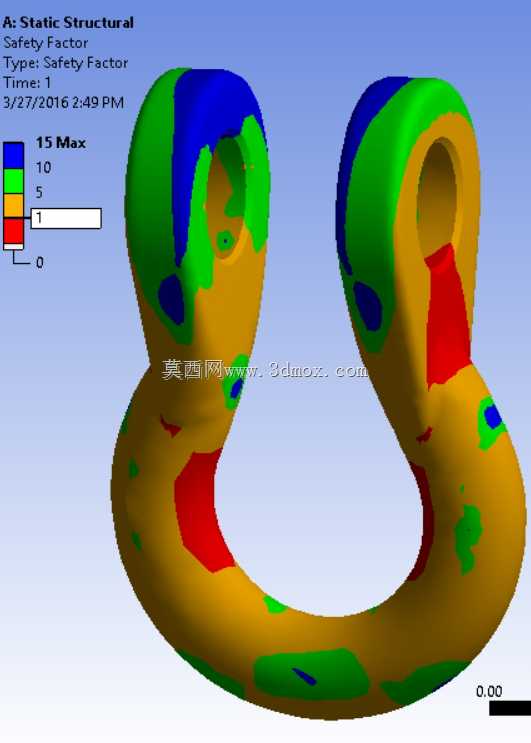

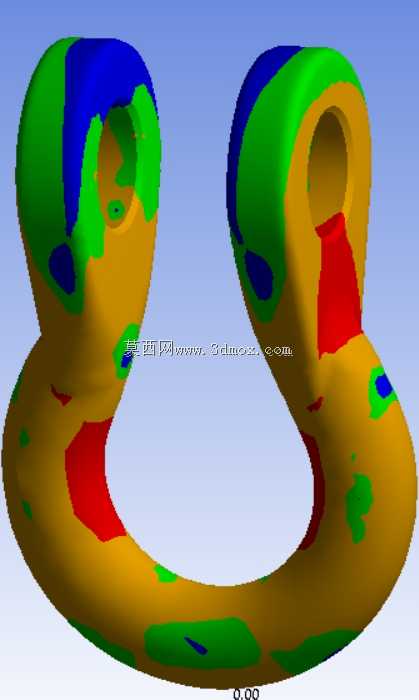

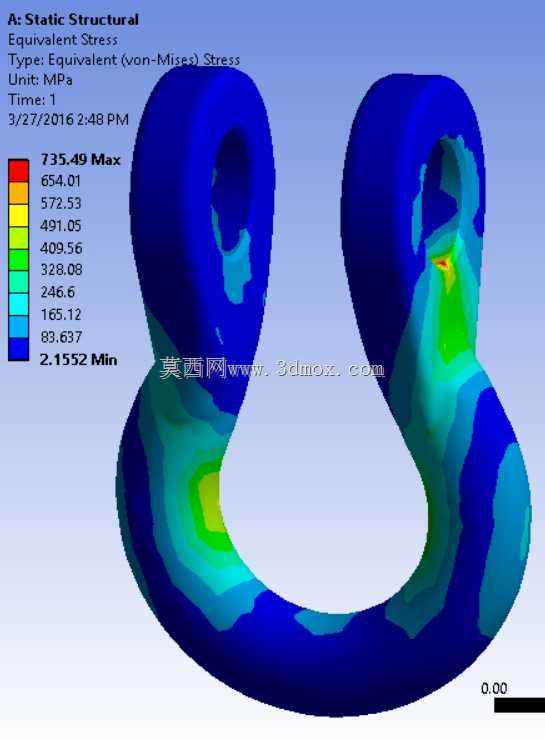

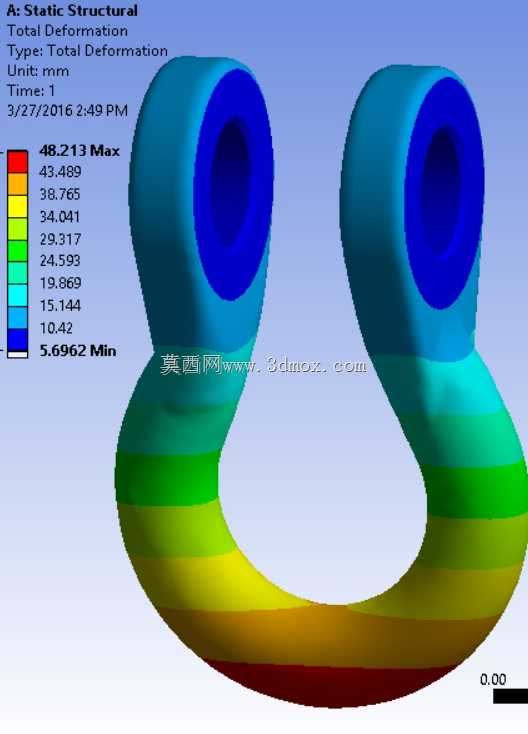

从静力学分析的结果云图可以看到，不同颜色区域对应不同的安全系数水平，红色区域安全系数接近1，是整个构件的应力最高区域，也就是结构的薄弱点位，这些位置主要分布在弯扭段的内侧曲率变化处以及端部孔的内侧受拉侧，和实际工程中这类构件的失效位置完全吻合；绿色区域安全系数在5左右，属于应力水平较低的区域，有一定的轻量化优化空间；蓝色区域安全系数达到10以上，结构冗余量较大，在后续迭代设计中可以适当削减该区域的材料厚度，在保证整体安全系数满足工况要求的前提下降低构件自重。

实际选型应用时，需要先确认作业场景的额定载荷、动态载荷系数、环境腐蚀情况，再匹配对应材料的构件，如果是用于起重吊装场景，构件的安全系数要求通常不低于4，这时候就需要根据分析结果调整薄弱区域的截面尺寸，把红色高应力区的安全系数提升到要求阈值以上；如果是用于静态的设备固定连接场景，安全系数要求可以适当降低，但也要保证薄弱区域不会出现塑性变形。安装过程中需要保证两端销轴的同轴度偏差在允许范围内，若销轴偏斜，会导致孔周的受力分布不均，额外附加的弯曲力矩会让局部应力快速升高，大幅降低构件的实际承载能力。日常运维检查中，要重点关注云图显示的高应力区域，检查是否有裂纹、塑性变形的痕迹，这些位置是失效的高发区，一旦出现可见的变形或者微裂纹，就要及时更换构件，避免作业过程中突然断裂引发安全事故。

在结构优化层面，除了调整高应力区的截面尺寸，还可以通过优化过渡曲率的方式降低应力集中水平，比如把弯扭段内侧的曲率半径适当加大，让传力路径更加顺滑，能够有效降低局部的应力峰值；另外端部孔的位置可以做局部的加强凸台，在不增加整体构件重量的前提下提升孔周的挤压强度，避免孔壁被销轴挤压变形。需要注意的是，这类承力构件不能随意在非安装区域打孔、焊接附件，任何对结构连续性的破坏都会产生新的应力集中点，直接改变整体的应力分布，可能导致原本安全的区域出现高应力风险。
