液化石油气钢瓶静力学应力仿真分析模型

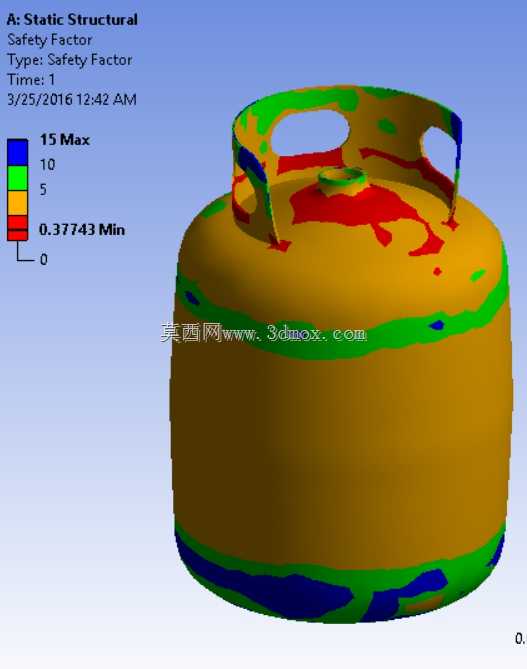

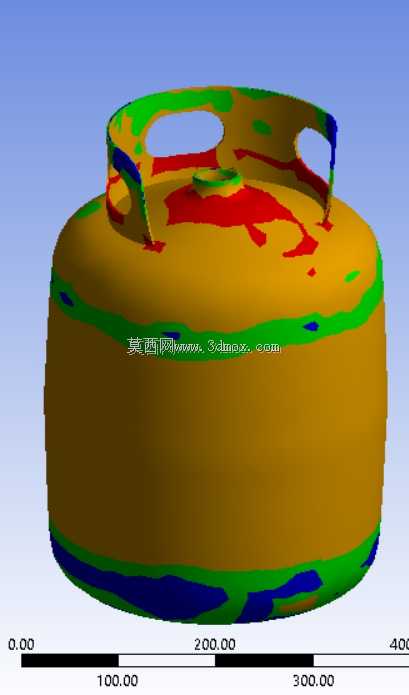

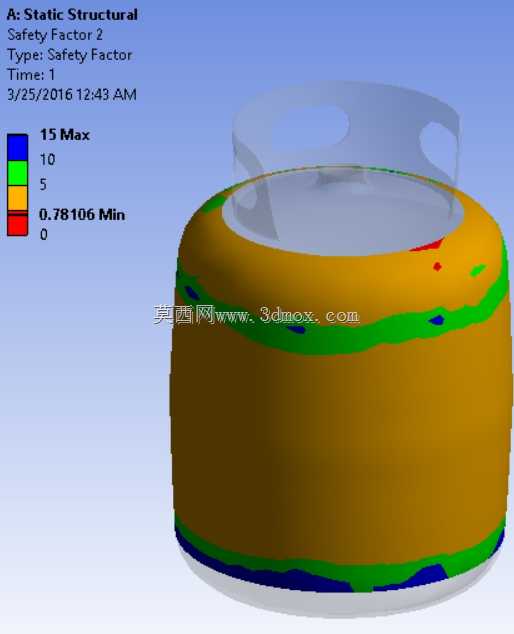

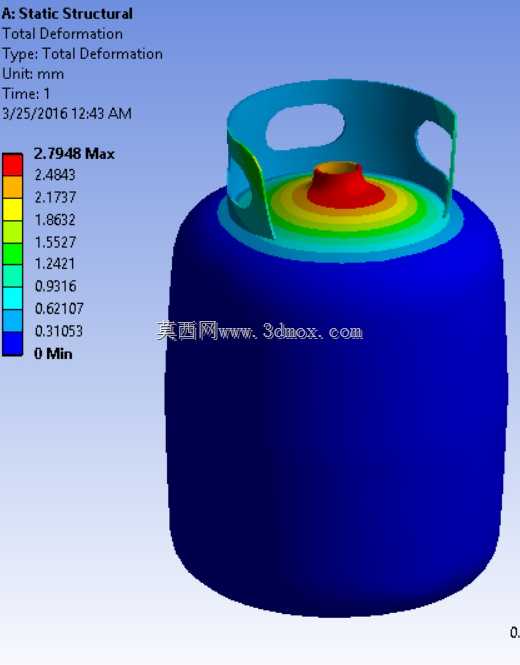

　　在民用燃气储运、小型工商业燃料供给场景中，液化石油气钢瓶是应用范围极广的承压储运设备，其结构强度直接关系到使用环节的安全可靠性，一旦出现应力超限引发的结构破损，极易造成介质泄漏、燃爆等恶性安全事故，因此在产品研发、结构优化阶段，针对钢瓶整体结构开展静力学应力仿真分析，是验证结构合理性、排查应力集中风险的核心环节。本次分析针对常规民用液化石油气钢瓶结构开展，仿真过程基于静力学结构分析模块，采用von-Mises等效应力作为强度评价指标，能够直观呈现钢瓶在额定充装压力、常规放置载荷共同作用下的全结构应力分布规律，为结构优化、壁厚匹配、局部加强设计提供量化的数据支撑。从结构设计逻辑来看，钢瓶整体采用回转体加顶部护罩的组合结构，

　　主体瓶身采用多层环向加强的结构形式，环向加强筋的分布位置、截面尺寸直接决定了瓶身承压时的环向应力水平，避免薄壁筒体在内压作用下出现过大的环向变形。顶部护罩集成了提手结构与阀门安装座，是钢瓶结构中受力最为复杂的区域：一方面提手结构需要承担钢瓶整体搬运过程中的竖向吊装载荷，另一方面阀门安装座需要承受阀门装配载荷、内压作用下的局部拉应力，同时护罩与瓶身的连接位置属于结构不连续区域，极易出现应力集中现象，也是仿真分析中重点关注的高风险区域。从仿真得到的应力分布云图可以看出，瓶身主体区域的应力水平整体处于较低区间，环向加强结构有效分散了内压作用产生的薄膜应力，筒体段的应力分布均匀，没有出现大面积的高应力区，说明常规壁厚搭配环向加强的设计形式，能够满足额定内压下的强度要求。应力峰值出现在顶部护罩与瓶身的连接过渡位置、提手的开孔边缘区域，这部分区域由于结构几何突变，在载荷作用下会出现局部应力升高的现象，在实际设计过程中，需要针对这些高应力区域做圆角过渡处理，适当增加局部壁厚，避免尖角结构造成的应力集中系数过高，同时要保证护罩与瓶身的连接焊缝质量，避免焊接缺陷造成的局部强度不足。在实际工程应用中，这类应力仿真分析需要匹配实际的工况边界：钢瓶底部采用固定约束模拟放置状态下的支撑边界，瓶体内表面施加额定工作内压，提手位置施加搬运过程中的等效竖向载荷，完全复现钢瓶在实际使用、搬运过程中的受力状态，得到的应力结果才具备工程指导意义。从安装与使用边界来看，

　　钢瓶的整体外形尺寸需要符合民用燃气使用场景的放置要求，底部支撑面的直径要保证放置时的稳定性，避免倾倒风险，顶部护罩的高度要保证阀门安装后有足够的操作空间，同时护罩的提手开孔尺寸要满足人工搬运、机械吊装的操作需求，不能出现操作干涉的问题。在结构设计阶段，通过这类应力仿真分析，可以在物理样机试制之前就排查出结构的高风险区域，针对性调整局部结构参数，比如调整护罩与瓶身连接位置的过渡圆角大小、优化环向加强筋的间距与截面尺寸、匹配不同位置的筒体壁厚，在保证整体结构强度满足安全规范要求的前提下，尽可能降低结构冗余重量，兼顾产品的安全性与经济性。需要注意的是，仿真分析过程中要充分考虑材料的力学性能参数，匹配钢瓶实际采用的钢材屈服强度，

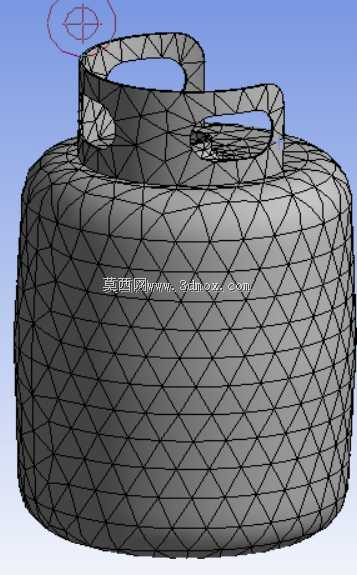

　　将仿真得到的等效应力结果与材料许用应力做对比，保证所有区域的应力水平都在安全裕度范围内，对于局部应力峰值区域，要区分是应力集中导致的局部峰值还是结构整体强度不足，针对不同的成因采取对应的优化措施：如果是几何突变导致的应力集中，优先通过优化过渡结构降低应力集中系数；如果是整体承载能力不足，则需要调整壁厚或者加强结构布置。这类钢瓶结构的应力分析结果，不仅可以用于新产品的研发验证，也可以用于在役钢瓶的缺陷评估、结构改型验证，比如针对长期使用后出现局部腐蚀的钢瓶，通过仿真分析评估剩余强度，判断是否能够继续安全使用，为钢瓶的定期检验、报废判定提供量化的参考依据。在建模与仿真过程中，要保证结构的几何特征与实际产品完全一致，尤其是焊缝位置、局部过渡圆角、开孔边缘等细节特征，不能随意简化忽略，否则会导致仿真结果与实际受力状态出现偏差，无法准确反映真实的应力分布情况，失去工程指导价值。
