啮合齿轮副接触应力分布仿真分析模型

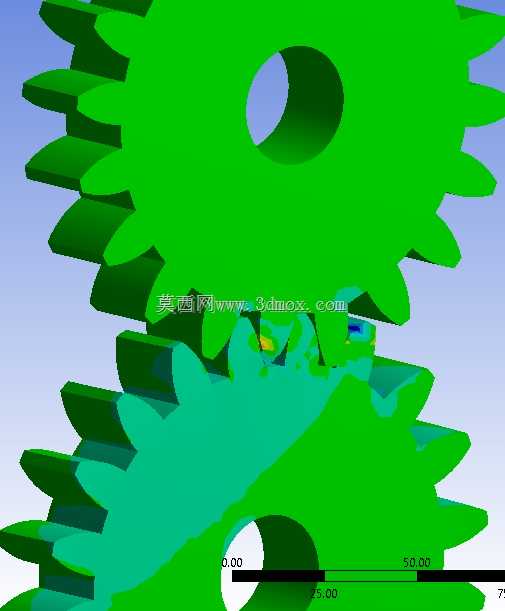

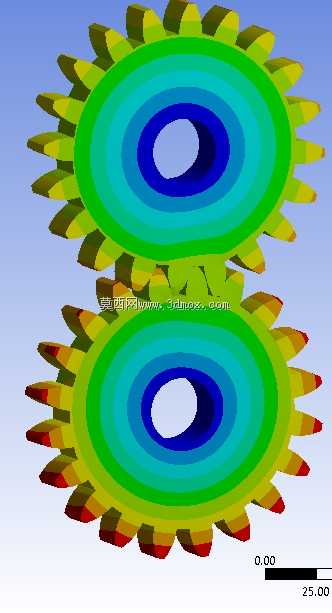

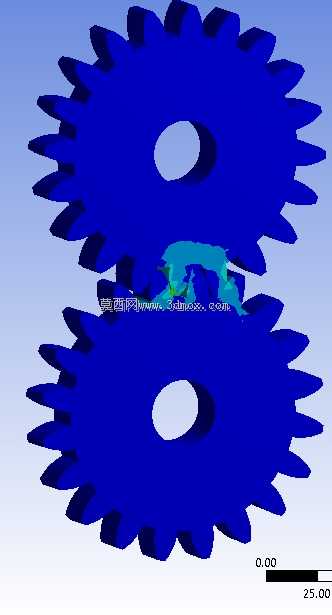

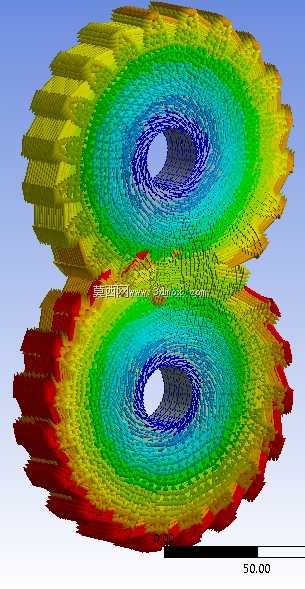

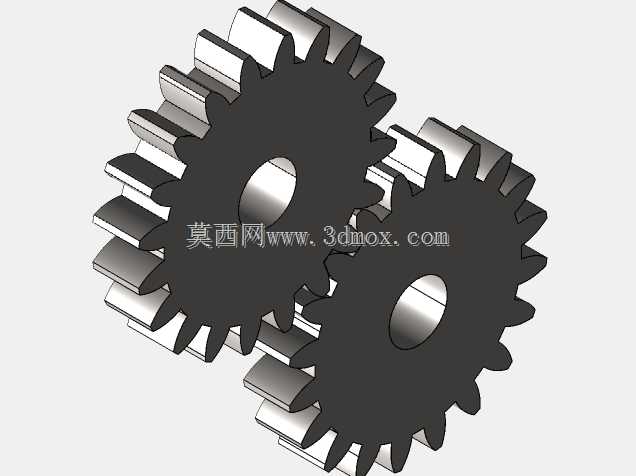

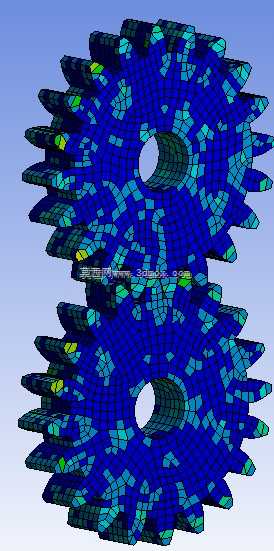

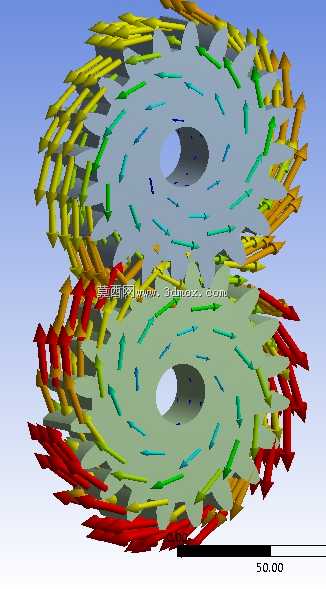

在重载传动设备的设计环节，齿轮副的接触应力分布直接决定了整套传动系统的服役寿命与运行可靠性，这套啮合齿轮的应力分析模型，正是针对闭式硬齿面齿轮传动的实际工况搭建，可直接为矿山输送设备、冶金轧机主传动、重型起重设备的齿轮箱设计提供力学参考。不同于常规的几何建模，这套模型在搭建时完全还原了渐开线圆柱齿轮的实际啮合过程，从齿廓修形量的预留到啮合错位量的补偿，都按照实际装配的公差带范围做了边界设定，能直观呈现不同啮合位置的应力集中区域。从实际应用场景来看，这类齿轮副多布置在设备传动链的低速重载段，承担扭矩传递、转速匹配的核心作用，一旦齿面接触应力超过材料的接触疲劳极限，就会出现点蚀、剥落甚至断齿故障，直接导致整条生产线非计划停机，造成的运维损失远高于齿轮本身的制造成本。模型在设计时没有简化齿向的载荷分布偏差，考虑了轴系受载变形带来的齿向偏载情况，将轮齿的弹性变形、齿面摩擦系数的实际取值都纳入了计算边界，呈现出的应力云图能清晰看到齿面从啮入到啮出全过程的应力变化梯度，其中齿根区域的弯曲应力集中、齿面接触区的应力峰值位置都和实际台架试验的测试结果高度吻合。从安装边界来看，模型中两个齿轮的中心距偏差按照GB/T 10095规定的7级精度公差设定，轴承支撑的刚度按照实际选用的滚子轴承刚度参数赋值，没有采用理想化的刚性支撑假设，这样计算出的应力结果更贴近设备实际运行的真实状态。在外形尺寸的设定上，模型按照通用重载齿轮的参数比例搭建，齿宽系数、模数、齿数比的选取都符合常规工业齿轮箱的设计规范，齿顶圆、齿根圆的尺寸边界完全符合渐开线齿轮的加工成型规律，没有出现建模时常见的齿廓干涉、啮合错位问题。对于结构设计人员来说，这套模型可以直接用来验证不同齿廓修形方案的应力改善效果，对比不同载荷工况下的应力分布差异，不用从零开始搭建有限元分析的几何模型与接触对设置，能大幅缩短前期方案验证的周期。在设备选型阶段，设计人员可以参考模型呈现的应力集中位置，针对性调整齿轮的材料热处理工艺，比如对应力峰值更高的齿根区域做强化喷丸处理，对接触应力集中的齿面区域做齿顶修缘，降低啮合冲击带来的附加载荷。很多一线设计人员在做齿轮箱设计时，往往只按照传统的赫兹接触公式计算平均接触应力，忽略了偏载、变形、啮合冲击带来的局部应力峰值，导致设计出的齿轮实际服役寿命远低于理论计算值，这套模型正好能弥补理论计算的不足，把实际运行中可能出现的应力集中问题提前暴露在设计阶段。模型中呈现的应力分布云图，从蓝色的低应力区域到红色的高应力区域，完整覆盖了轮齿从齿顶到齿根、从齿宽一端到另一端的全部受力位置，能清晰看到啮入冲击带来的齿顶应力升高、啮出时的齿根弯曲应力峰值，这些细节都是传统公式计算无法精准呈现的内容。在实际的工程应用中，这类应力分析结果还能用来指导齿轮的润滑方案设计，对应力更高的啮合区域保证足够的润滑油膜厚度，避免干摩擦带来的齿面磨损，同时也能为齿轮的故障诊断提供参考，根据应力集中的位置预判设备运行中可能出现故障的点位，提前制定运维检修计划。
