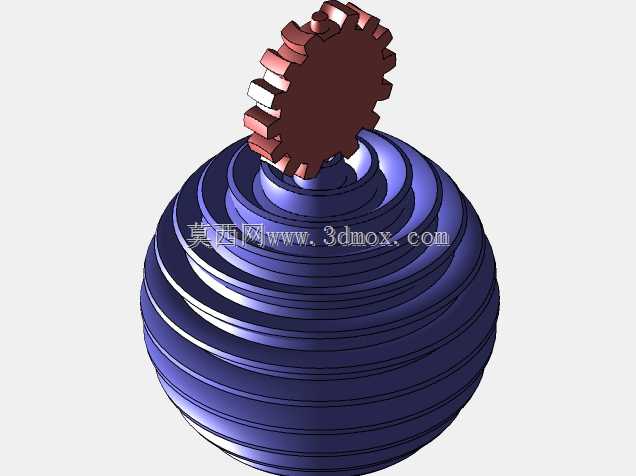

这套十字啮合齿轮结构,核心解决的是空间垂直交错轴之间的旋转动力传递需求,在很多布局紧凑、动力输入输出轴呈空间十字交叉的小型传动场景里,这类结构比传统锥齿轮的安装容错空间更大,对轴系的同轴度公差要求相对宽松,很适合用在小型自动化执行机构、教学演示教具、轻型机械手关节的动力传递环节。从实际使用场景来看,这类十字齿轮不需要像正交锥齿轮那样严格保证两轴轴线交于一点,在一些安装空间受限、轴系定位精度无法做到极高的小型设备里,比如桌面级小型变位机构、简易物料分拣拨轮的传动组,它能在保证传动比稳定的前提下,降低轴系加工和装配的精度要求,减少生产环节的调机耗时。
设计这套结构的时候,首先要确定的是两轴的空间交错距离,也就是两个齿轮的中心距边界,大齿轮的齿宽要覆盖小齿轮的全齿高啮合范围,避免啮合过程中出现齿面接触不全、传动卡顿的问题。齿形参数选择上,采用渐开线齿廓,保证啮合过程中传动比恒定,减少传动冲击,大齿轮的轴向齿向是沿自身轴线方向排布,小齿轮的齿向同样沿自身轴线排布,两轴呈90度空间交错,啮合时轮齿呈十字交叉接触,和传统蜗轮蜗杆传动不同的是,这套结构两个齿轮都可以作为主动件,实现双向动力传递,不会出现蜗杆传动的自锁特性,适合需要正反双向传动的工况。
从安装边界来看,大齿轮的轮毂端要预留标准轴孔和键槽位置,轴孔公差采用H7级配合,适配常用的光轴安装,轮毂长度要大于齿宽的三分之一,保证轴上固定的稳定性,避免传动过程中齿轮出现偏摆。小齿轮的尺寸更紧凑,轮毂同样设计适配同规格的安装轴,两齿轮安装时的轴向间隙要控制在0.1到0.2毫米之间,间隙过大会导致啮合回程差过大,传动精度不足,间隙过小则会在运转时出现齿面卡滞、磨损加剧的问题。齿面的接触区域要控制在轮齿的中部位置,装配时可以通过涂色法检查接触斑点,调整两轴的相对位置,保证接触斑点沿齿高方向不小于40%,沿齿长方向不小于50%,这样才能保证传动过程中载荷均匀分布在齿面上,避免局部应力集中导致断齿。

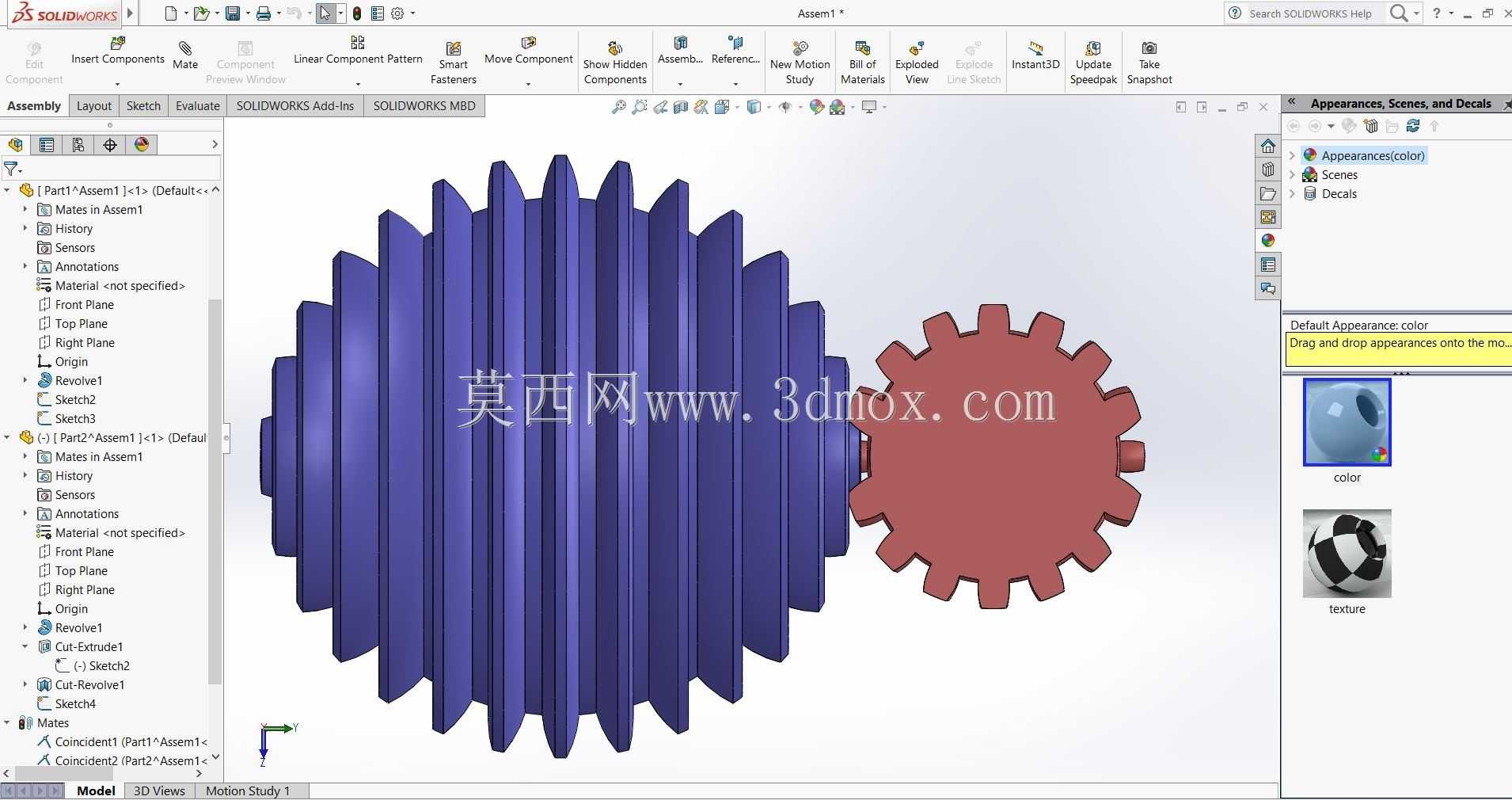

功能特性上,这套十字齿轮结构的传动效率比普通蜗轮蜗杆副更高,因为它是轮齿之间的平行齿面啮合,滑动摩擦占比更小,长期运转的温升更低,不需要额外设计复杂的润滑回路,定期涂抹润滑脂即可满足长期使用需求。和锥齿轮传动相比,它的加工难度更低,不需要专用的锥齿轮加工机床,用普通的滚齿设备就可以完成齿形加工,生产成本更低,适合小批量的设备改装、非标自动化项目使用。在实际选型应用的时候,要根据传递的扭矩大小校核轮齿的弯曲强度,大齿轮因为齿数更多,单齿承受的载荷更小,小齿轮的齿数少,啮合频率更高,设计时要适当提升小齿轮的材料硬度,延长整套结构的使用寿命。另外要注意,这类结构不适合大扭矩、高转速的重载传动场景,更适合传递扭矩在10N·m以下、转速不超过300rpm的轻型传动场景,比如小型工装的旋转工位驱动、教学实验台的传动演示组件、简易机械手的腕部旋转传动,在这些场景里它的结构简单、安装便捷、成本可控的优势能得到充分发挥。建模过程中,要先确定两个齿轮的分度圆参数,保证啮合时节圆相切,再通过空间装配约束调整两齿轮的相对位置,做干涉检查,确保轮齿在啮合转动的全周期内没有实体干涉,同时预留出合理的运转间隙,避免实际加工后因为尺寸公差导致装配卡死。
- 全部评论(0)
- 模板大小: 900.61 KB
- 售价:5金币
- 下载次数: 28
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 齿轮
