三孔连杆结构静力学应力特性分析

在各类传动、执行机构的设计迭代过程中，连杆类构件是传递载荷、实现运动轨迹转换的核心受力件，这类构件的应力分布合理性直接决定整套机构的运行可靠性与疲劳寿命，尤其是承受交变载荷的连杆，一旦局部应力集中超出材料屈服极限，很容易在长期运行中出现断裂失效，造成设备非计划停机甚至安全事故。本次分析的三孔连杆构件，常见于压力机执行端、内燃机配气机构、工程机械操纵连杆组、自动化设备连杆传动模组中，不同应用场景下的载荷输入方向、约束形式存在明显差异，因此在结构设计阶段必须针对实际受力边界完成静力学应力校核，明确高应力区域的分布范围与应力幅值，为后续的结构减重、圆角优化、材料选型提供量化的数据支撑。

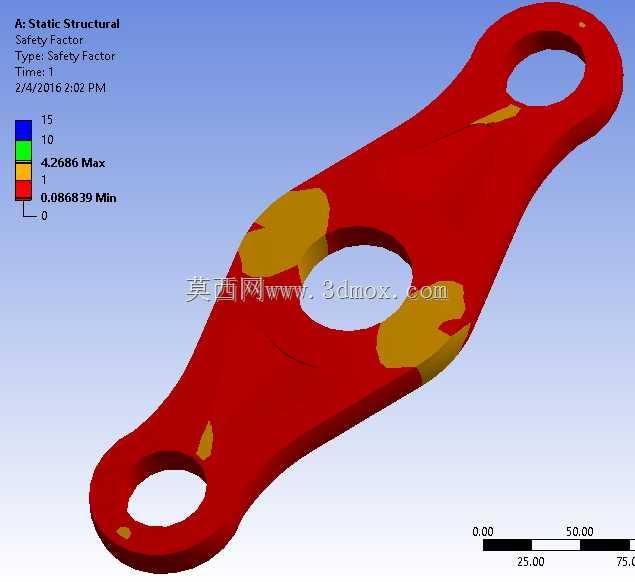

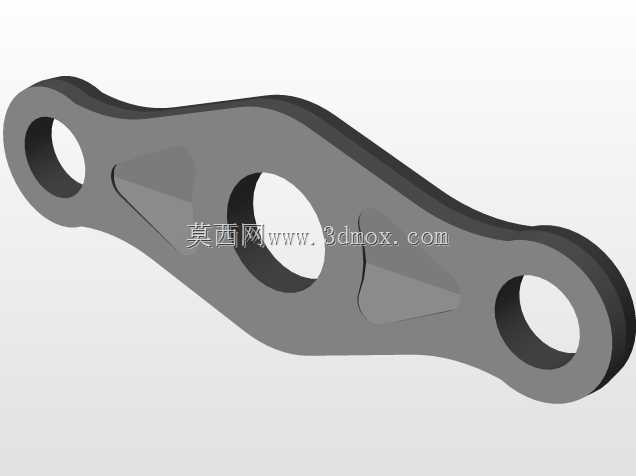

从构件的实际功能来看，这类三孔连杆的三个安装孔分别对应不同的连接端，通常一端连接动力输入摆臂，另外两端连接执行负载或者同步联动构件，工作过程中需要承受拉压复合载荷，部分工况下还会伴随一定的弯曲载荷，因此孔位周边的过渡区域、杆身截面变化位置是应力集中的高发区。在设计思路上，这类连杆首先要保证三个安装孔的中心距公差满足运动轨迹要求，避免安装后出现运动卡滞、轨迹偏差超差的问题；其次杆身的截面形状需要兼顾刚度与轻量化要求，不能为了追求强度盲目加大截面尺寸，造成运动惯量过大，反而加剧运行过程中的冲击载荷；另外所有孔位的边缘、截面过渡位置都需要设计合理的圆角，避免直角过渡造成的应力突变。

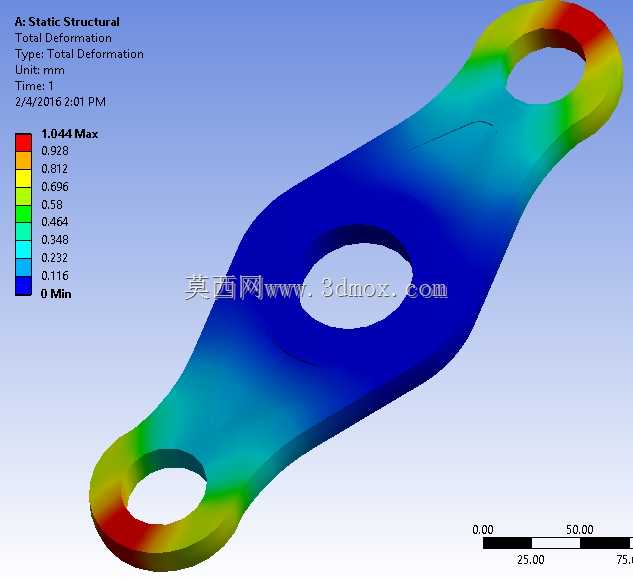

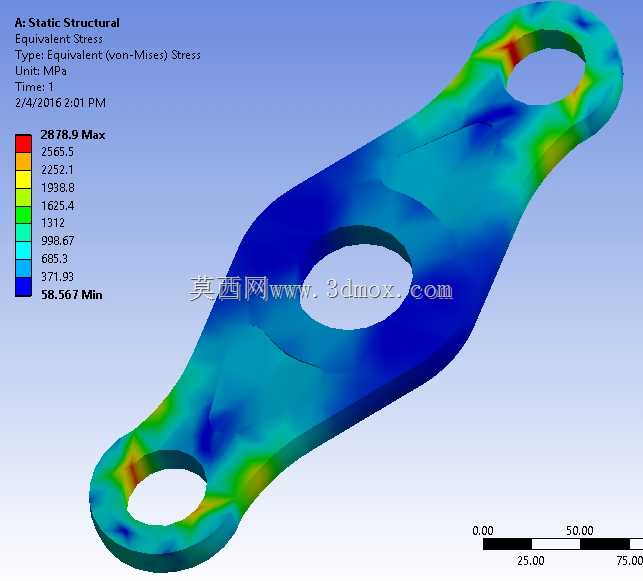

从安装边界来看，三个安装孔的孔径尺寸需要匹配对应连接销轴的直径公差，通常采用间隙配合保证铰接转动的灵活性，孔的端面需要保证足够的平面度，避免安装后出现偏载，造成附加弯曲应力。杆身的外轮廓需要预留足够的安装间隙，避免运动过程中与周边其他构件发生干涉。从应力分析的结果来看，高应力区域主要集中在三个安装孔的内侧过渡位置，以及杆身与孔位连接的变截面处，这些区域的应力幅值明显高于杆身中间区域，在实际设计优化时，可以针对这些高应力区域适当增加局部厚度，或者加大过渡圆角半径，分散应力集中；而杆身中间低应力区域则可以适当减小截面厚度，或者做轻量化挖槽处理，在保证整体强度满足要求的前提下降低构件整体重量，减小运动过程中的惯性冲击。

在实际工程应用中，这类连杆的应力校核不能只考虑静态额定载荷，还需要结合实际运行中的冲击系数、载荷波动范围，预留足够的安全裕度，通常对于承受交变载荷的连杆，安全系数需要取到2.5-3之间，避免长期循环载荷下出现疲劳断裂。另外，不同的材料选型对应力结果的适配性也有明显差异，如果采用普通碳素结构钢，需要保证高应力区域的最大应力低于材料的屈服强度；如果采用合金结构钢并做调质处理，则可以适当优化结构尺寸，进一步降低构件重量。在建模过程中，需要准确还原构件的所有细节特征，包括圆角、倒角、孔位的加工余量，避免因为模型简化造成应力分析结果出现偏差，尤其是过渡圆角的尺寸，直接影响应力集中系数的计算结果，不能在建模时随意省略或者简化。

对于结构设计从业者来说，这类连杆类构件的设计不能只照搬现有图纸的尺寸，必须结合自身设备的实际载荷工况重新做应力校核，因为不同设备的载荷大小、安装位置、运动频率都存在差异，照搬图纸很容易出现局部应力超标，造成早期失效。在完成静力学应力分析之后，有条件的情况下还需要做疲劳寿命分析，结合材料的S-N曲线，计算构件在额定循环载荷下的使用寿命，保证构件的服役周期满足设备的设计寿命要求。另外，安装孔的表面粗糙度、销轴的表面硬度也会影响连杆的实际使用寿命，如果孔壁表面粗糙度过高，会造成应力集中点增多，容易在表面萌生疲劳裂纹，因此加工过程中需要对孔位做相应的精加工处理，配合表面硬化处理的销轴，降低铰接位置的磨损速率，提升整体传动的平稳性。
