金属多边形孔加工旋转拉刀结构

　　在常规金属切削加工场景里，多边形孔的加工一直是中小批量生产环节里的痛点，传统插床加工效率低、成型刀具定制成本高，而这类旋转拉刀结构，就是为了解决常规设备上完成多边形内孔加工的需求设计的。从实际应用场景来看，这类刀具可以直接装夹在普通车床、铣床或者加工中心的输出端，不需要额外加装专用的插削主轴，就能在金属工件上加工出六角、四方等规则多边形内孔，尤其适合维修车间、小批量机加工单位的非量产加工需求，不需要投入高额的专用成型刀具采购成本。

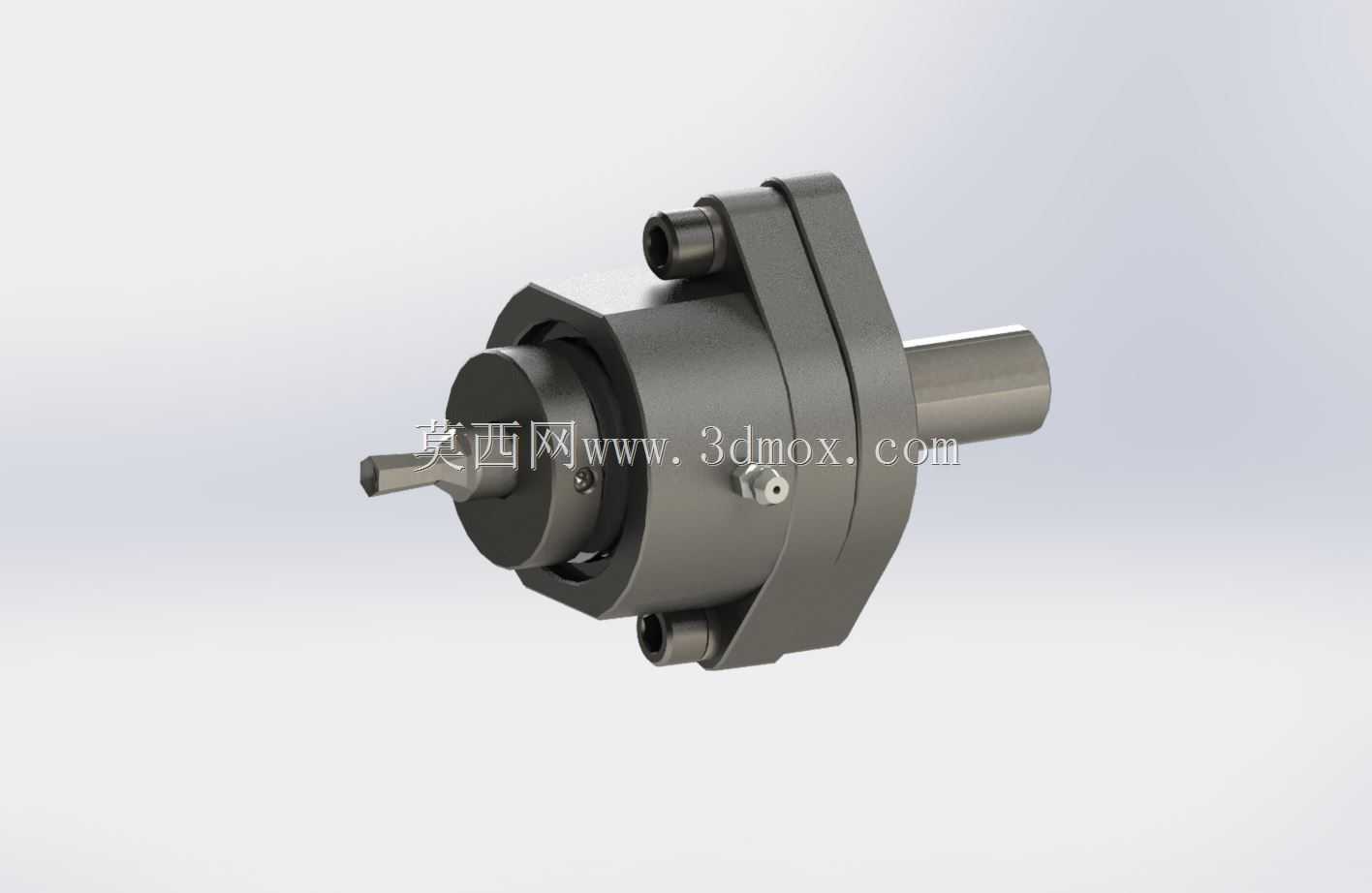

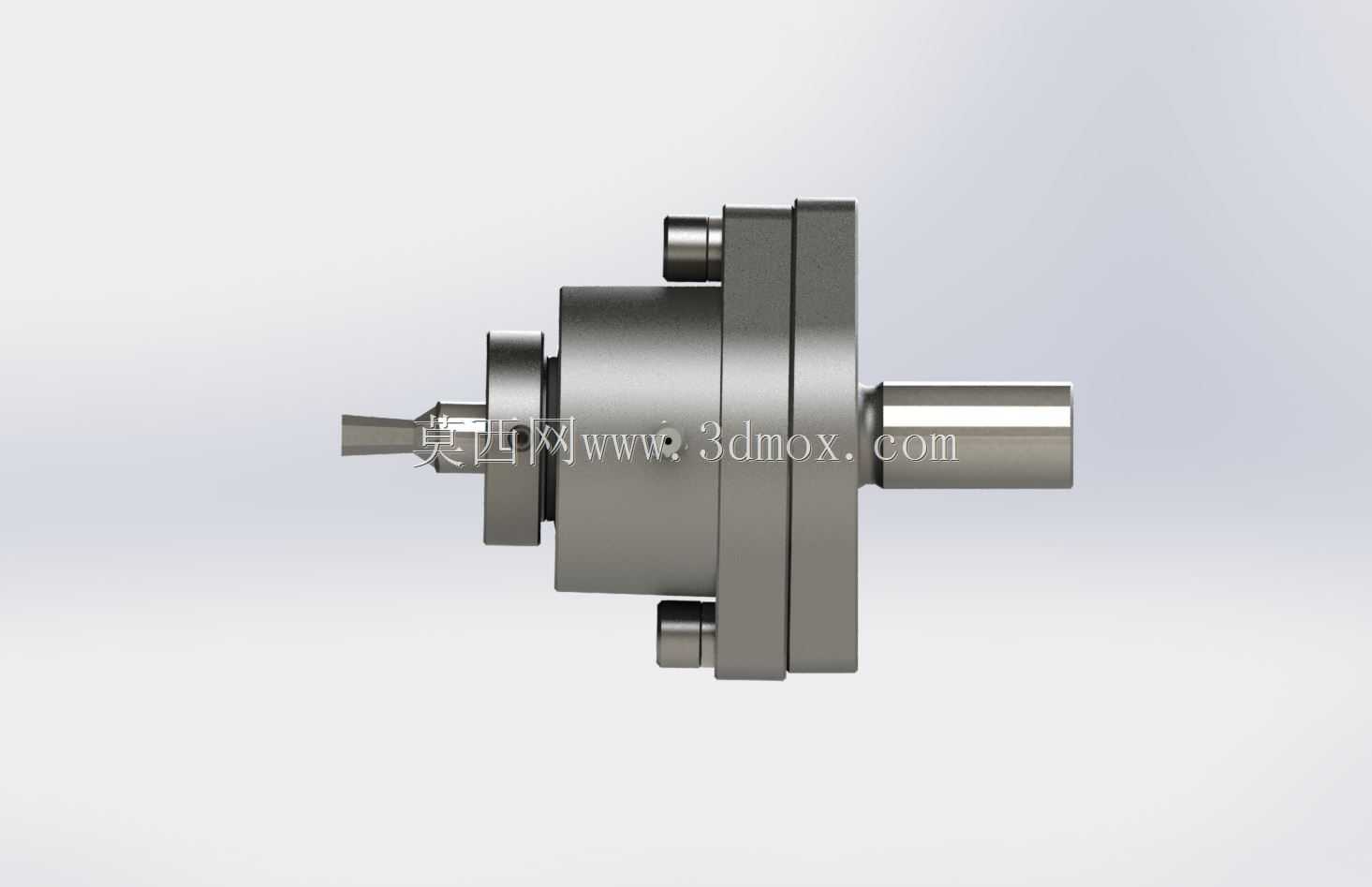

　　从结构功能特性来看，这套旋转拉刀采用了法兰式安装基体，主体为阶梯式圆柱壳体结构，输入端为标准圆柱轴颈，可适配常规的ER夹头或者钻夹头装夹，输出端伸出的刀头部分通过内部的偏心传动结构实现旋转过程中的同步进给切削，不需要额外的进给轨迹编程，刀具自身的机械结构就能保证刀头按照多边形轨迹做切削运动，加工过程中工件保持固定或者随主轴低速转动即可，加工出的多边形孔形位公差稳定，棱边无明显接刀痕迹。

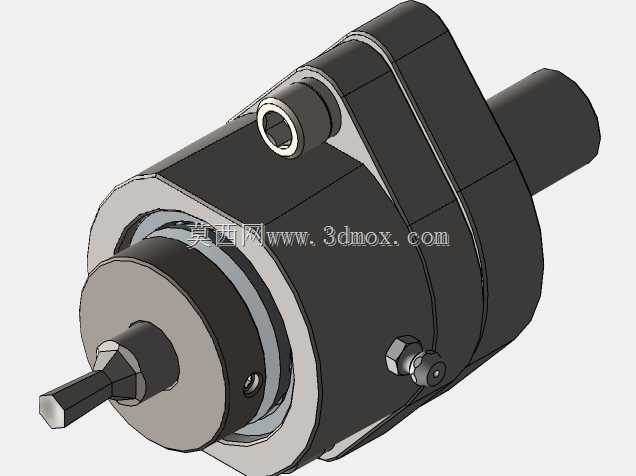

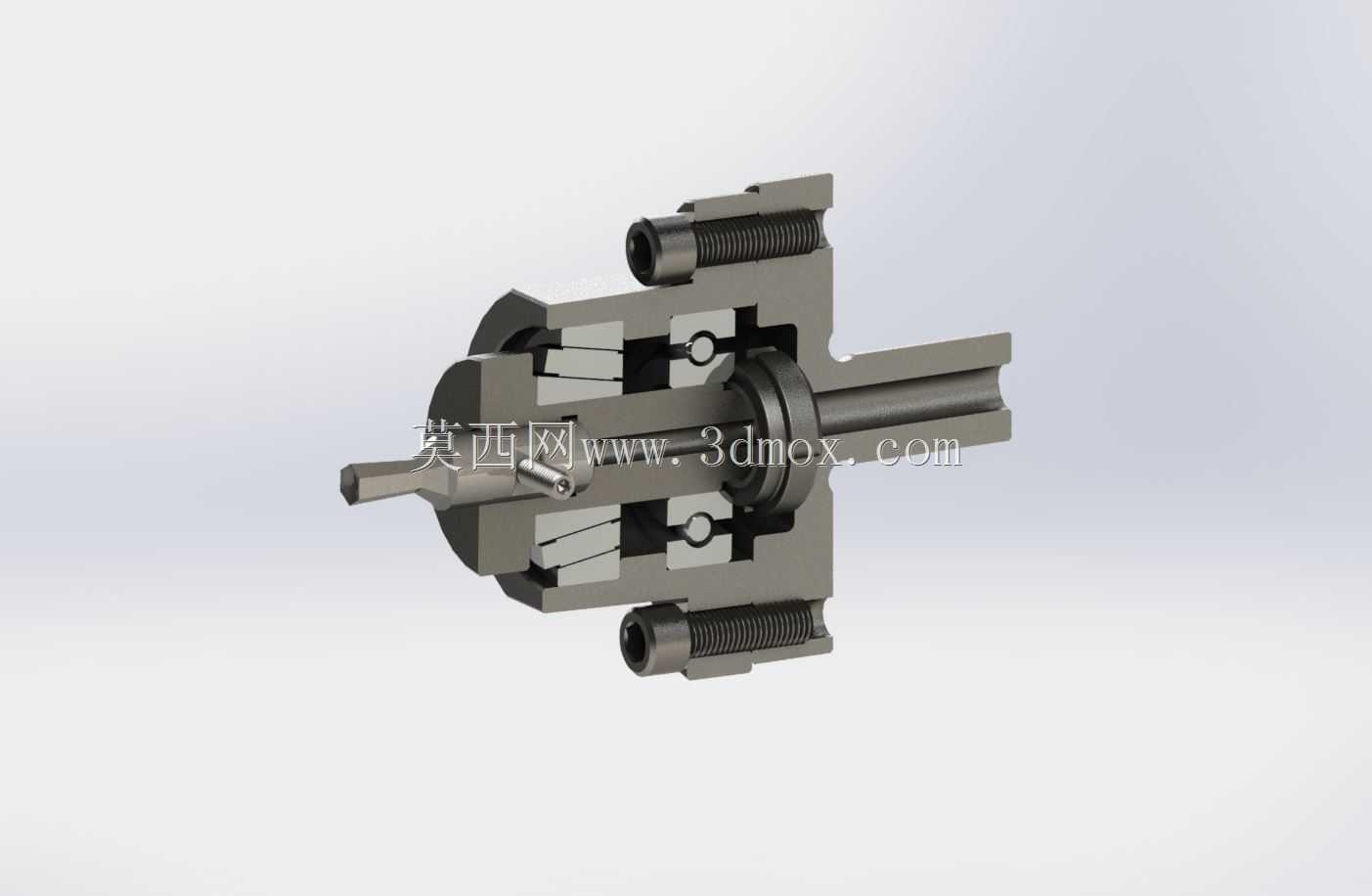

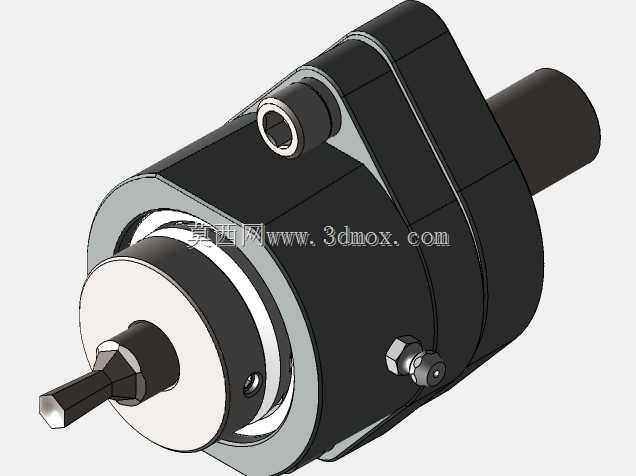

　　设计思路上，整个结构做了分体式装配设计，壳体部分采用合金结构钢调质处理，内部的传动偏心套、轴承位都做了公差配合优化，前后端的轴承支撑位保证了刀头旋转过程中的径向跳动控制在0.02mm以内，避免切削过程中出现振纹。法兰盘上的三个均布安装凸台，既可以作为刀具装夹时的防转定位面，也可以在需要固定刀具的场景下通过螺栓锁紧在设备工作台面上，适配不同的安装工况。刀头部分采用快换式结构设计，松开前端的锁紧螺母就可以更换不同规格的刀头，对应加工不同尺寸、不同边数的多边形孔，不需要整体更换刀具主体，降低了后续的使用成本。

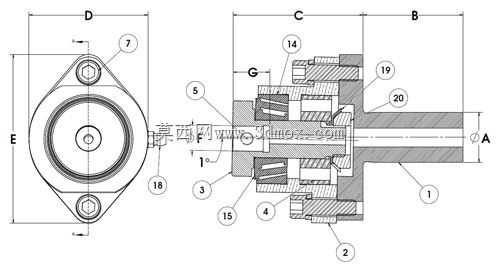

　　从安装边界尺寸来看，主体壳体的最大外径为标准系列尺寸，适配常规的车床刀座、铣床主轴的装夹空间，输入端轴颈的直径和伸出长度符合通用夹具的装夹范围，输出端刀头的伸出长度预留了足够的排屑空间，加工深度范围内不会出现壳体与工件表面的干涉。壳体表面做了发黑防锈处理，各个装配端面都做了磨削加工，保证装配后的同轴度要求，内部的传动间隙通过锁紧螺母做预紧调整，长期使用出现磨损后可以通过调整预紧量消除间隙，维持加工精度。

　　实际使用过程中，这类旋转拉刀的切削参数适配常规的碳钢、铝合金、铜合金等常用金属材料，加工时不需要复杂的设备调试，装夹找正后即可直接启动加工，相比传统的多边形孔加工工艺，加工效率可以提升3倍以上，而且不需要操作人员掌握复杂的编程或者成型刀具修磨技能，普通机加工操作人员即可完成操作。结构内部的轴承采用密封式深沟球轴承，可适配常规的切削液喷淋工况，不需要额外做密封防护，日常维护只需要定期补充润滑脂即可，没有易损的复杂结构，整体使用寿命长。
