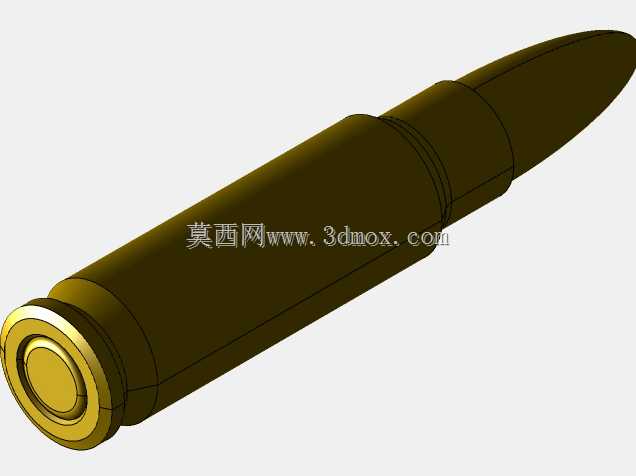

5.7×28毫米北约制式枪弹结构三维建模

在轻武器装备的研发、教学以及战术模拟训练领域，枪弹的高精度三维结构模型是不可或缺的基础数字资产，本次完成的5.7×28毫米枪弹三维建模，完全围绕该型弹药的实际工程结构与应用场景展开设计还原。该型弹药最初由FNH研发，核心定位是替代传统9×19毫米帕拉贝鲁姆手枪弹，适配单兵自卫武器、紧凑型冲锋枪以及部分特种手枪的使用需求，在军警单位的近距离作战、要员防卫、执法执勤场景中有着广泛的应用，其结构设计直接决定了武器的供弹可靠性、弹道性能以及终点效应。

从设计思路来看，建模过程完全遵循实弹的工程尺寸公差要求，首先对弹壳、弹头、底火三个核心组成部分进行独立结构拆解建模。弹壳部分采用瓶形无凸缘设计，区别于传统直筒手枪弹的结构，这种瓶形弹壳可以在更小的弹壳锥度下实现更大的装药量，同时适配弹匣的双排双进供弹设计，降低供弹过程中的卡滞概率；弹壳的肩部角度、口部内径、底缘厚度都严格按照实弹的装配公差进行还原，保证模型在导入武器供弹机构仿真时，能够准确模拟进弹坡上的爬升、抱弹口的定位以及枪膛内的闭锁贴合状态。弹头部分采用尖头弧形设计，区别于9毫米弹的钝头结构，这种尖头设计可以有效降低飞行过程中的空气阻力，在200米的有效射程内保持更稳定的弹道轨迹，弹头的被甲、铅芯结构在建模时做了分层结构还原，能够支持后续的终点侵彻仿真、弹道 gelatin 模拟等工程分析需求。

从外形尺寸与安装边界来看，该弹全弹长度严格控制在28毫米量级，弹壳最大直径5.7毫米对应的弹壳肩部、筒体的过渡圆角都做了精确还原，底火室的深度、直径尺寸完全适配标准的伯丹式底火装配要求，在与枪械的适配边界上，模型还原了弹壳的弹膛定位锥面，保证闭锁时弹壳肩部能够准确抵靠枪膛定位台阶，避免出现弹壳进膛过深或者不到位的问题；同时弹壳的底缘突出量、抽壳钩槽的宽度与深度都按照实弹尺寸建模，能够匹配对应型号枪械的抽壳钩、抛壳挺结构，在做自动机循环仿真时，可以准确模拟抽壳、抛壳的动作过程。

在功能特性的还原上，建模过程充分考虑了该型弹药的实际使用特点：相较于传统9毫米手枪弹，5.7×28毫米弹的后坐冲量更低，连发可控性更好，同时弹头初速更高，对轻型防弹衣的穿透能力更强，这些性能对应的结构特征都在模型中有所体现——比如更轻的弹头重量对应的弹头壁厚、装药量对应的弹壳内部容积都做了等比例还原，能够支持内弹道仿真时的药室容积计算、弹头质量参数赋值等工程操作。在实际的行业应用中，该模型既可以用于轻武器设计过程中的供弹机构匹配验证，帮助结构工程师调整弹匣抱弹口的尺寸、进弹坡的角度，优化供弹可靠性；也可以用于军警战术训练中的虚拟仿真场景，构建高还原度的弹药外观与结构模型，提升模拟训练的真实感；同时还可以用于兵器科普教学场景，通过拆解模型展示枪弹的内部结构，帮助学员理解轻武器弹药的工作原理。

建模过程中对容易被忽略的工艺细节也做了还原，比如弹壳表面的拉伸成型痕迹、弹头与弹壳结合处的辊口压痕、底火周围的密封漆层位置，这些细节虽然不影响核心结构尺寸，但在做高逼真度渲染、虚拟展示场景时能够大幅提升模型的真实感。同时模型的结构分件完全按照实弹的装配逻辑划分，不同部件可以独立拆分、赋予对应的材料属性，比如弹壳的黄铜材料、弹头被甲的铜覆钢材料、底火的铜壳与击发药层，都可以在后续的工程仿真、渲染环节单独设置参数，不需要二次拆分模型，能够直接适配结构分析、渲染展示、3D打印等不同的使用需求。在供弹兼容性的设计还原上，模型充分考虑了该型弹药适配的多款武器的供弹特性，比如P90单兵自卫武器的顶置弹匣供弹路径、Five-seveN手枪的双排弹匣供弹路径，模型的外轮廓尺寸完全符合实弹的尺寸公差，在导入对应的武器模型做动作仿真时，不会出现尺寸干涉、定位不准的问题，能够直接用于自动机的循环动作验证，减少工程师重复建模的工作量。
