5x12mm气泡液位瓶结构设计

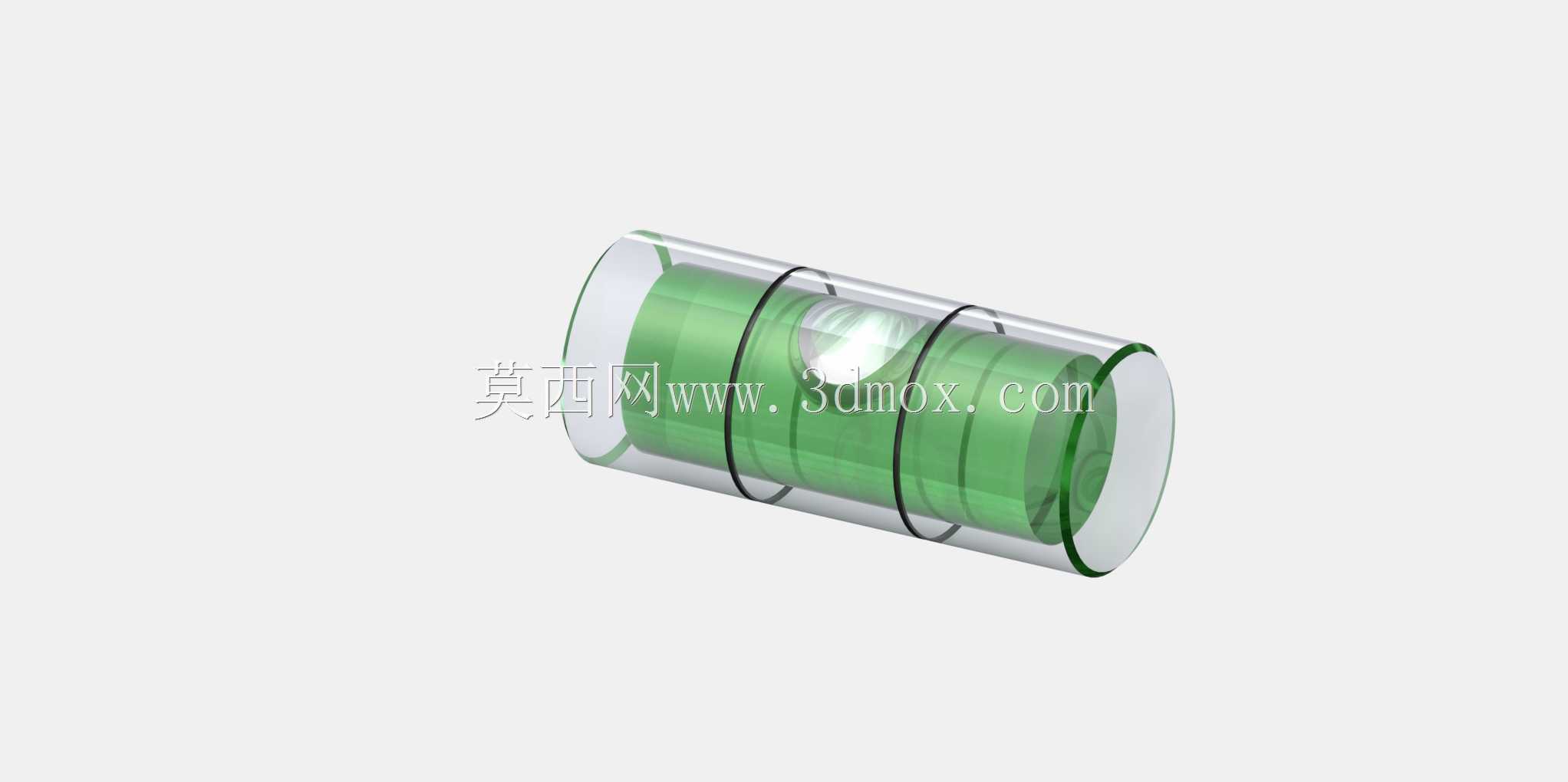

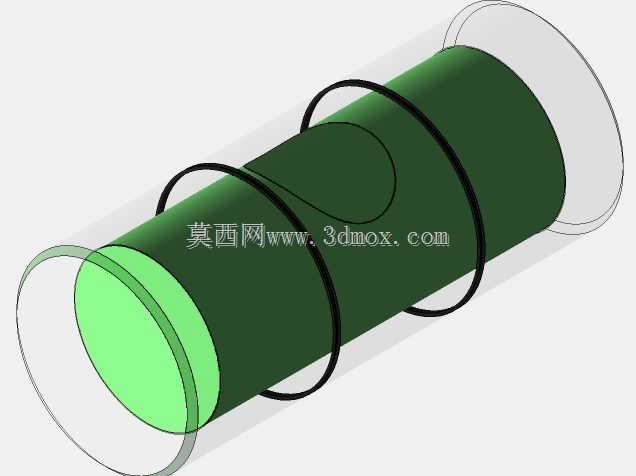

　　在小型流体管路、实验台流体回路、紧凑型液压辅件、小型冷却循环系统的布设场景里，液位观测是日常运维、工况确认环节绕不开的需求，这类场景往往没有足够空间安装大尺寸浮球液位计、磁翻板液位装置，同时观测精度不需要达到工业级连续测量的等级，只需要快速判断液位是否处于合理区间、是否存在气泡积存影响流体输送的情况，小型气泡液位瓶就是适配这类需求的零部件。这款5x12mm规格的气泡液位瓶，整体采用同轴筒体结构，外层为高透明硬质筒体，两端做圆弧收边处理，既可以降低流体进出时的局部阻力，也能避免尖锐边角在安装、运维过程中出现磕碰破损的问题；筒体内层设置绿色衬层，衬层表面做环形定位槽，通过三道环形箍件实现内外层的同轴固定，

　　避免流体长期冲刷导致内层衬层移位，遮挡观测视野。从功能设计逻辑来看，绿色衬层的存在是为了提升观测对比度，透明筒体内的流体、气泡在绿色背景的衬托下，边界会更加清晰，运维人员不需要凑近就能快速分辨液位高度、气泡占比，哪怕是光线较差的设备夹层安装位置，也能快速完成液位状态确认。筒体两端采用等径通口设计，安装时可以直接对接同外径的流体管路，不需要额外做变径转接，减少管路接头数量的同时，也降低了接头位置泄漏的风险；整体安装边界控制在直径12mm、长度方向适配5mm通径管路的布设空间，哪怕是排布非常紧凑的实验台管路、小型水冷循环回路，也能找到合适的安装位置，不会和周边的阀件、管路固定件产生空间干涉。在结构可靠性设计上，

　　内外层筒体之间采用过盈配合加环形箍锁紧的固定方式，环形箍采用和管路系统兼容的硬质材质，既可以承受管路内常规的工作压力，也能耐受常见流体介质的腐蚀，不会因为长期接触冷却液、低压液压油、实验用试剂出现材质溶胀、开裂的问题。透明外层筒体的材质选型兼顾了透光率和抗冲击性能，日常安装过程中轻微的磕碰、夹持不会出现裂纹，长期使用也不会因为紫外线照射、流体接触出现透光率下降、内壁挂污难以观测的问题。实际使用过程中，流体从筒体一端流入、另一端流出，当管路内存在气体时，气体会在筒体内上部聚集形成明显的气泡段，运维人员通过观察气泡的位置、占比，就能判断管路内是否存在气阻、液位是否低于安全阈值，不需要拆解管路就能完成故障排查，

　　大幅降低小型流体系统的运维难度。这类小型液位观测件的建模过程，需要重点把控同轴度公差，内外层筒体的同轴度偏差控制在合理范围内，才能保证安装后管路通流顺畅，不会出现局部通径缩小导致的流阻增大问题；两端的密封面需要做平整处理，和管路接头对接时才能保证密封性能，避免出现渗漏。同时建模时需要还原环形箍的定位槽结构，保证箍件安装位置准确，不会出现轴向窜动，长期使用后依然能牢牢固定内层衬层，避免衬层移位遮挡观测区域。对于结构设计从业者来说，这类小型观测件的设计不需要复杂的传动、运动结构，但需要结合实际安装场景、观测需求做细节优化，比如衬层颜色的选择、筒体壁厚的控制、安装接口的尺寸匹配，每一处细节都会直接影响实际使用的便利性和可靠性。在紧凑型流体系统的设计过程中，这类小尺寸液位观测件往往容易被忽略，但实际运维过程中，它能提供最直观的工况反馈，减少不必要的管路拆解排查，是小型流体回路里实用性极强的辅件。
